DSI3协议 CRM模式通信讲解

此讲以Elmos 521.42芯片来讲解DSI3（没有用带DSI3外设的MCU）

521.42芯片是DSI3转SPI信号的转换芯片，所以调试DSI3前需要将MCU与521.42的SPI通信调通。

1：SPI调试

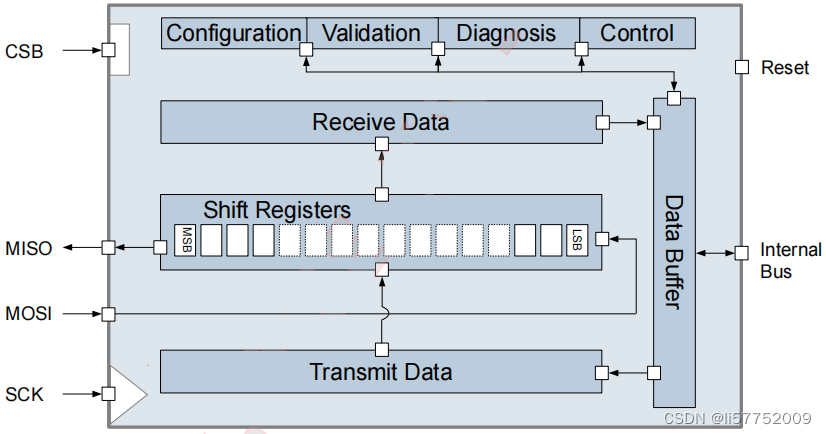

根据521.42Datasheet说明SPI传输属性如下：

                1) CS脚在传输开始时有高变低（低有效，但不能一直拉低，通信结束后需要拉高一段时间，此芯片有此规定，具体参数就不贴出来了，贴出来凑字数也没有意义，视你用的芯片而定）

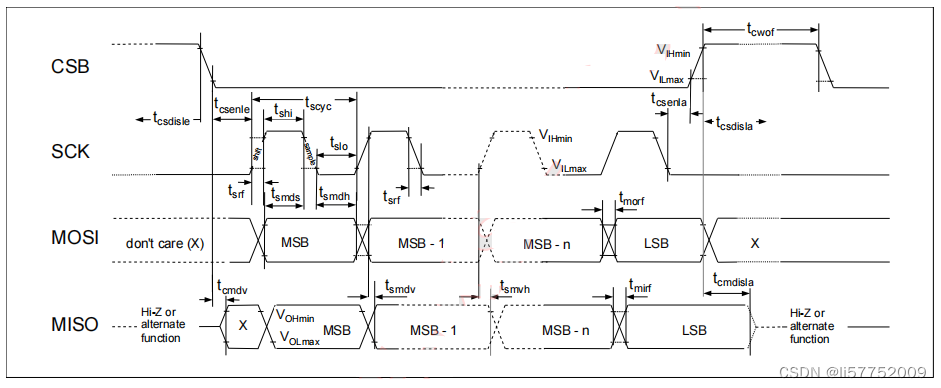

                2) MSB先出、SCK转低时读MOSI、SCK转高时传MISO、传输完SCK置低、16位模式

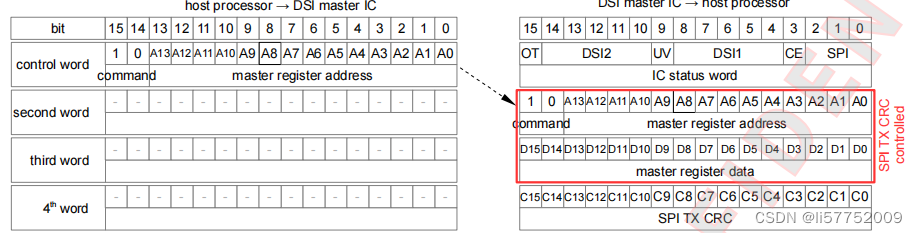

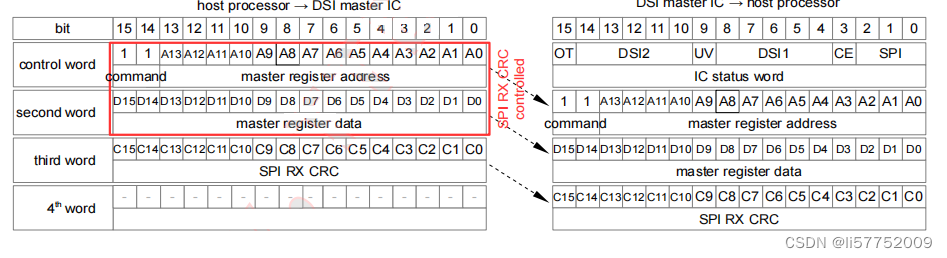

以上想说的是，SPI遵循521.42要求设定就可以了，如何验证SPI通信是否正常呢，那就看写521.42寄存器的时候SPI同步回传的数据从第二笔数据开始依次对应的是你发的数据。（如下图格式）





针对521.42 SPI如果调试不通的话，那就排查排查，比如521.42需要配置的CLKREF（500K PWM）和其它外围电路设计是否正确，最多还有个Reset，其它也没有啥了。

2：DSI3 CRM 格式讲解和关键配置点

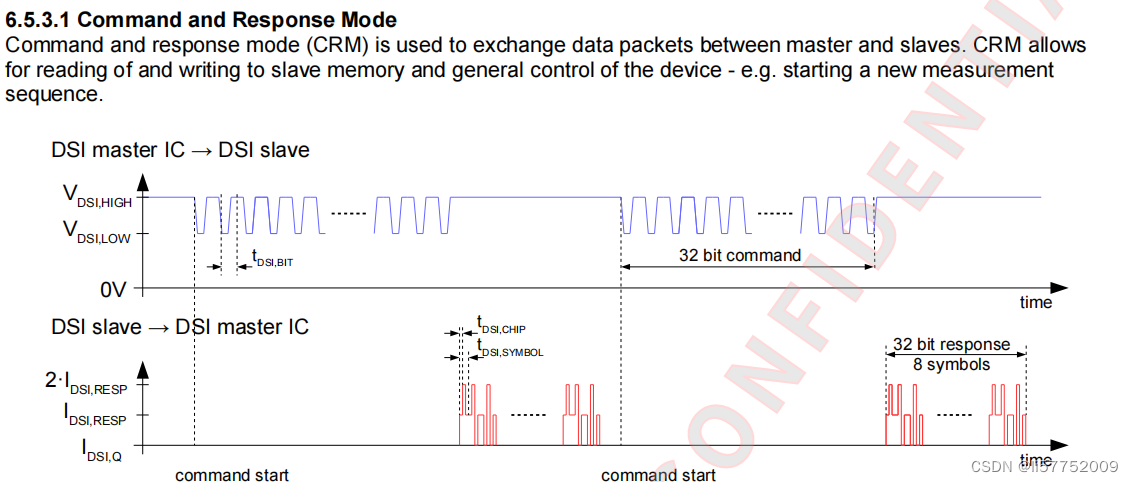

        首先老方式，需要先来讲解下CRM 格式。不然太白话文了，没人看啊。先来个图凑凑

        这张图上可以看出，传输和响应的格式是完全不一样的，那我们就需要来先说明下这两个格式的解析方式。

        1）Master -> Slave 传输

        在尝试解析传输命令的时候，你得先去百度了解下曼彻斯特编码。这我就不贴过来了，贴过来也是充字数的，百度还比我说的明白~~~算了，还是贴个解释的链接吧一篇文章让你读懂-曼彻斯特编码_0101XX0101的博客-CSDN博客_曼彻斯特编码

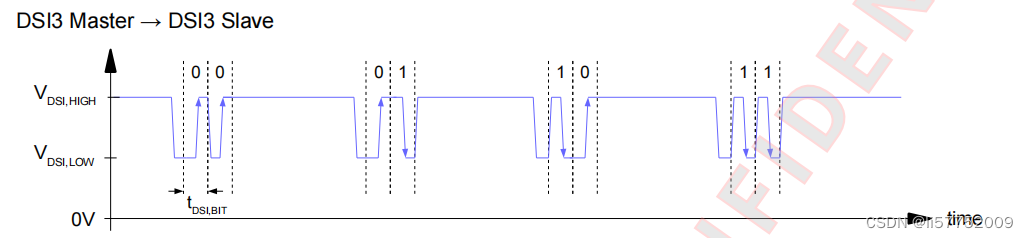

        解析呢我们就以8us的为例，起始段肯定就是电压由高变低咯，那第一个bit从哪里开始呢，下图的这个也就一眼可以看出来了，起始的低4us（1bit time的一半时间）开始计算。那接下来就是按个的数每个bit了，这个没啥偷懒的方法，慢慢数吧，反正也就32bit。

        当然了，下图你也可以看出来低电压不是0V，因为高低的电压差是2V。

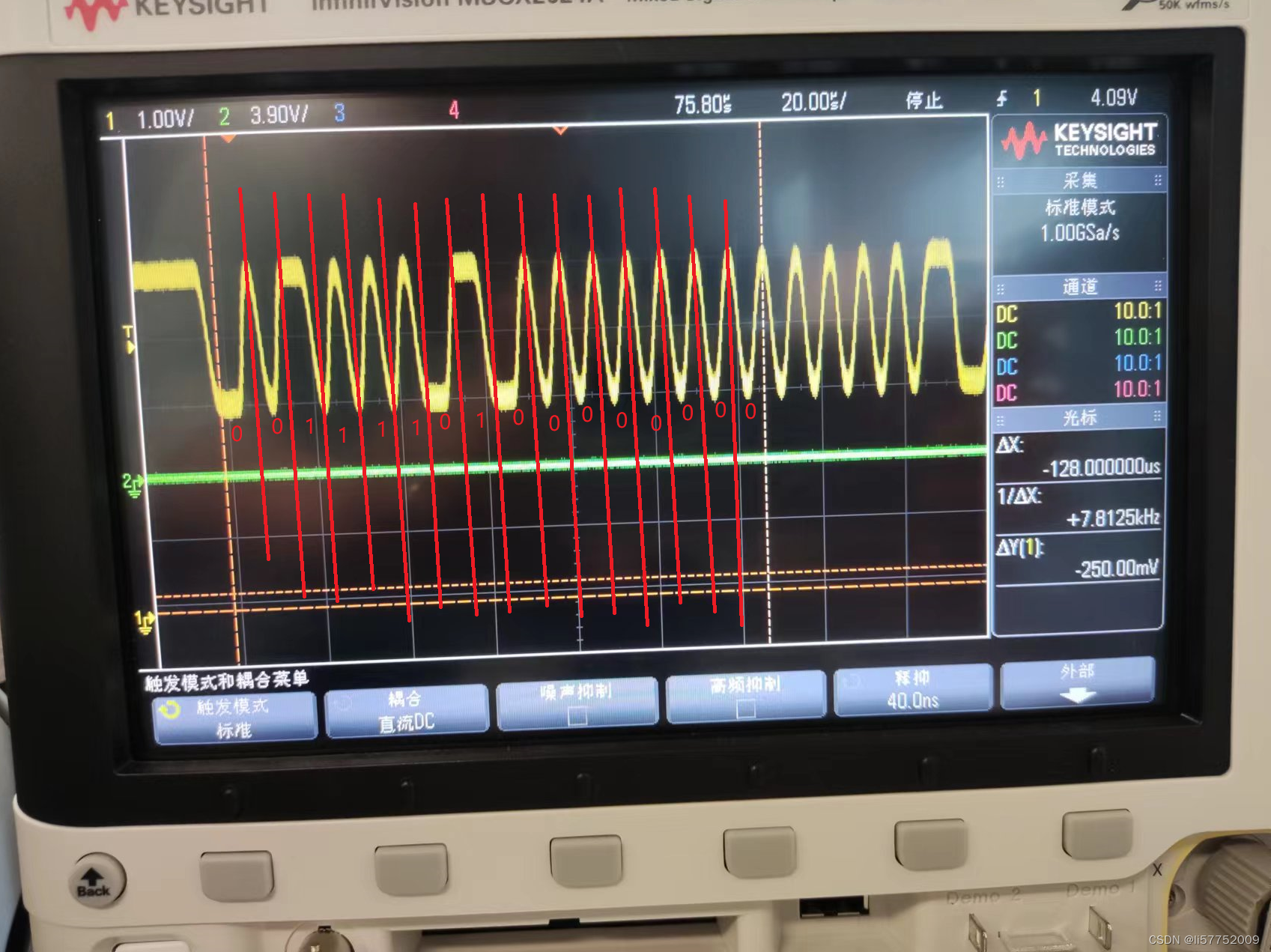

        一样的，我们也来贴个波形图。偷个懒，就解析下前面16bit

读出来二进制就0011 1101 0000 0000    =》 0x3D00    正常解析

        2）Slave -> Master 响应

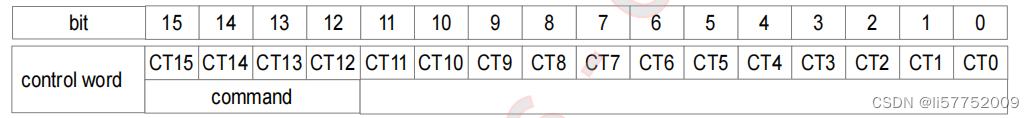

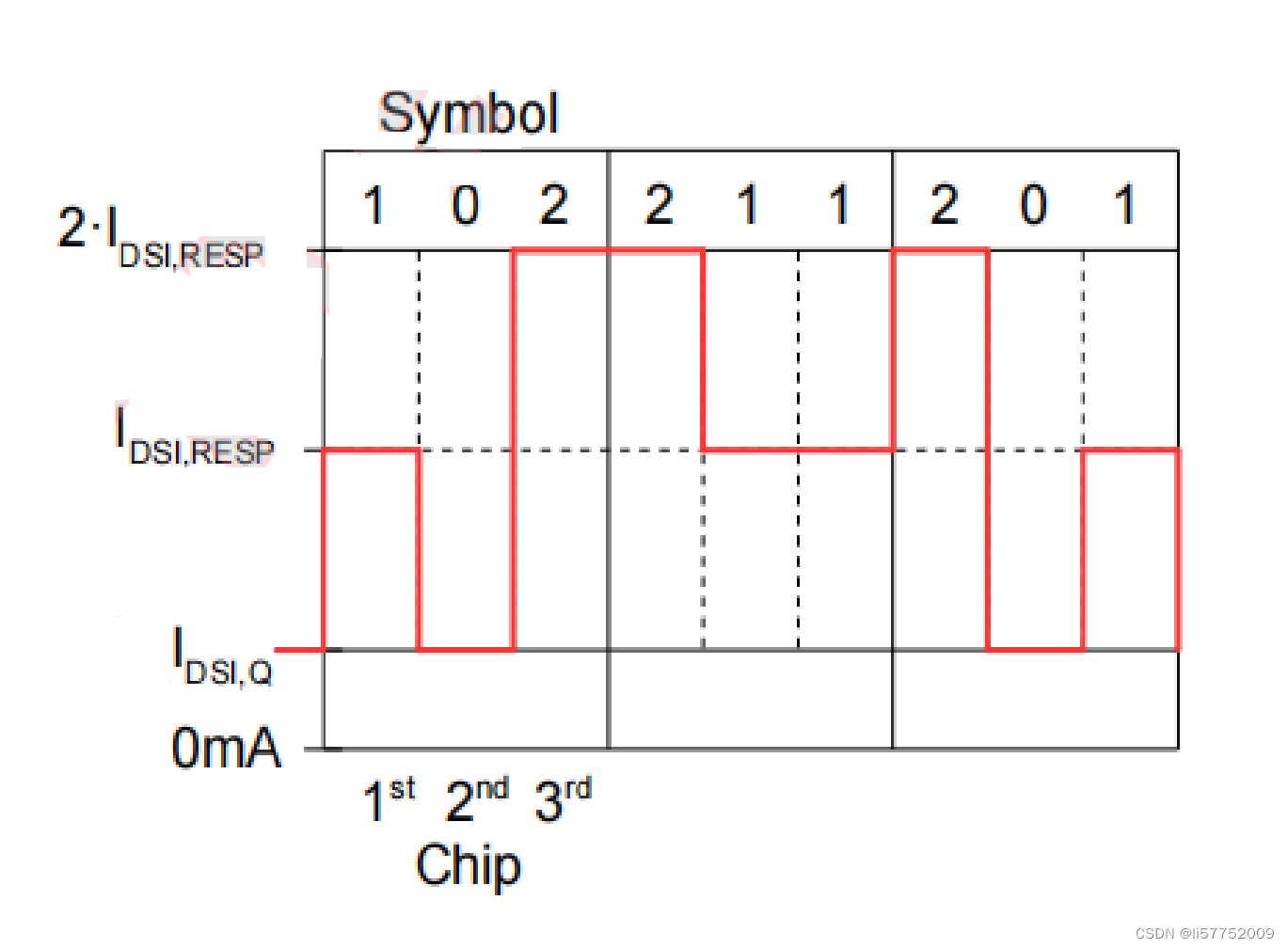

        格式解析还是需要贴一下的，表示下我也看了的~~~

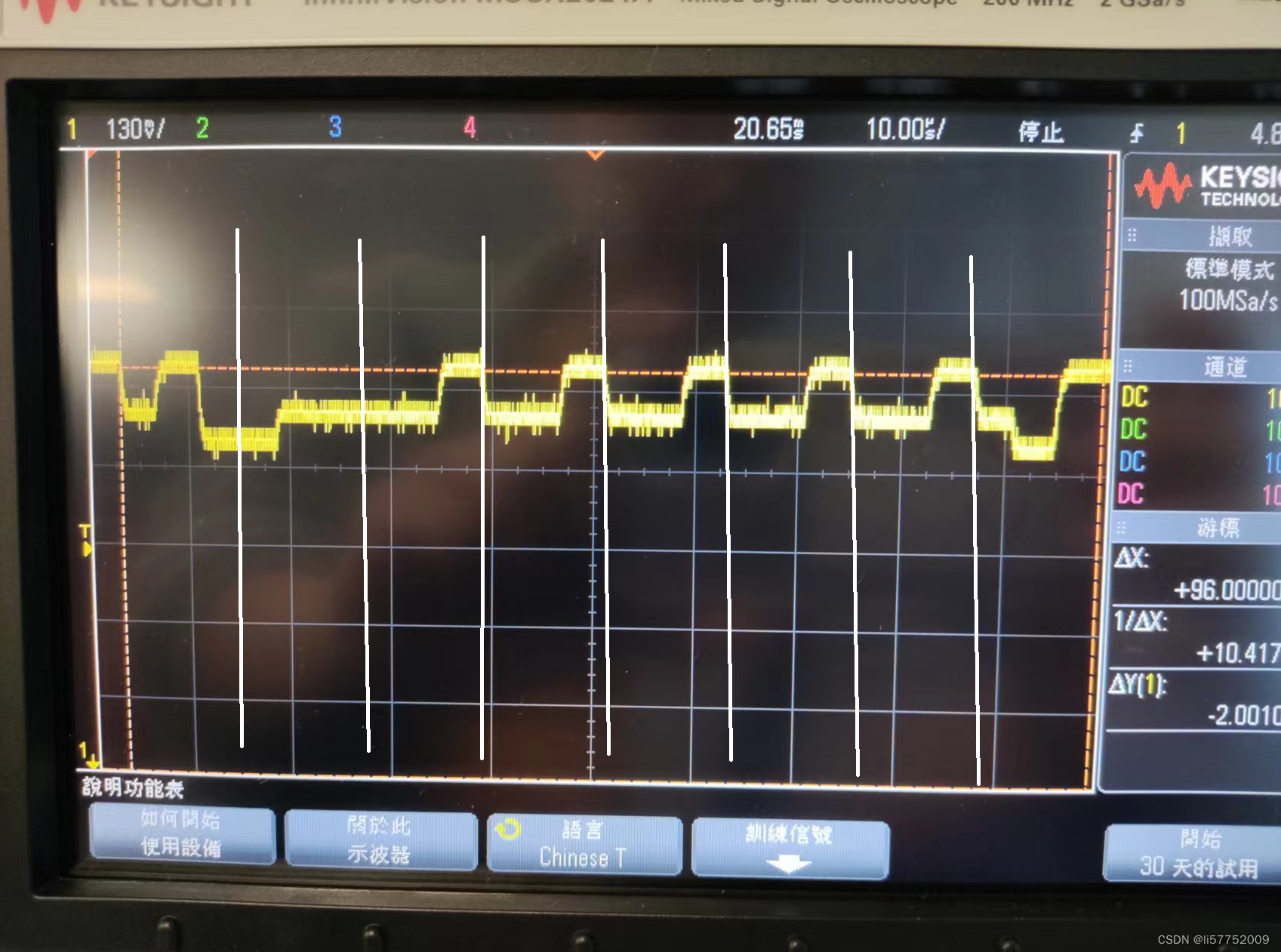

那对不对还是需要来个波形图验证下的嘛。。。

 白线是手动划分的，一共分八段，为啥手动呢，呃呃呃，工具有点Low没办法啊。

        因为是用的普通碳棒测电流，所以这里只能用电流引起的电压变化反推电流值。啥意思呢，也好理解，就是默认高电压的时候，也就是默认的没有通信时候的电流，那电压低一阶的是对应的电流 I ,电压低两阶的是对应电流 2 * I 。

        按照上面换算的方法解读出来的数据如下：

        102-211-110-110-110-110-110-110-120

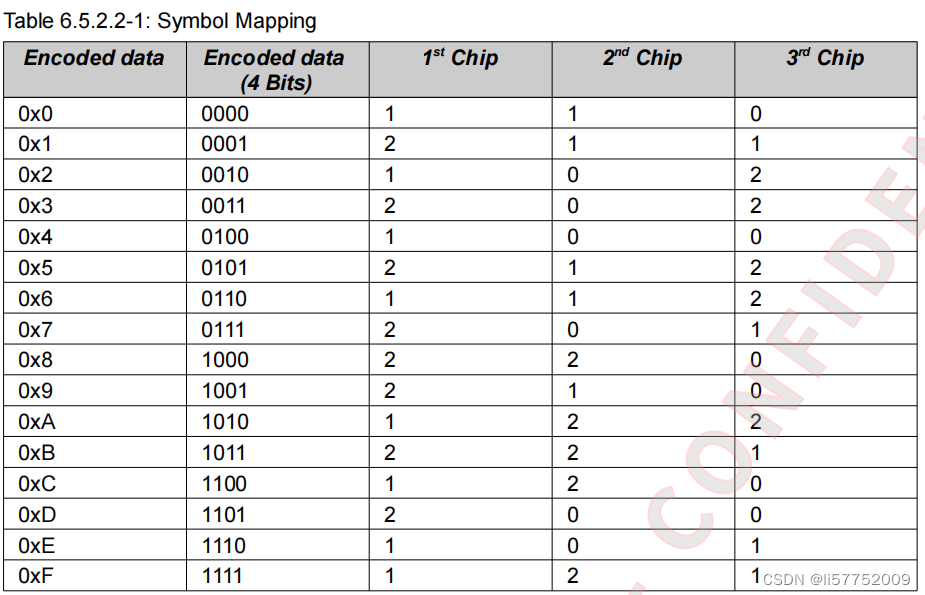

        那查表对应的数据就是：21 00 00 0C 这个好理解。当然第一讲也说了，毕竟是用电压碳棒测量的，所以你需要多放大几倍才能看的出来变化。。。

好吧，第二讲就先到这里了，这里是讲述的是正常调试信息，那第三讲就开始来讲述DSI3遇到的坑吧，相信大家遇到问题的时候也是调试不通，正所谓一通百通。
