基于宏指令下的威纶通配方功能（RW位控制）

基于MT8102IE及XINJIE XD5E下的配方功能

	演示程序，能够将威纶通的RW的位及RW值显示并且修改，然后将存储的值下载或者上载到PLC。RW对应位断电保持寄存器。
	演示程序以触摸屏为主，无PLC程序。触摸屏以下简称HMI。
	其实很简单，但是网上一直找不到案例，希望对需要的人有所帮助。

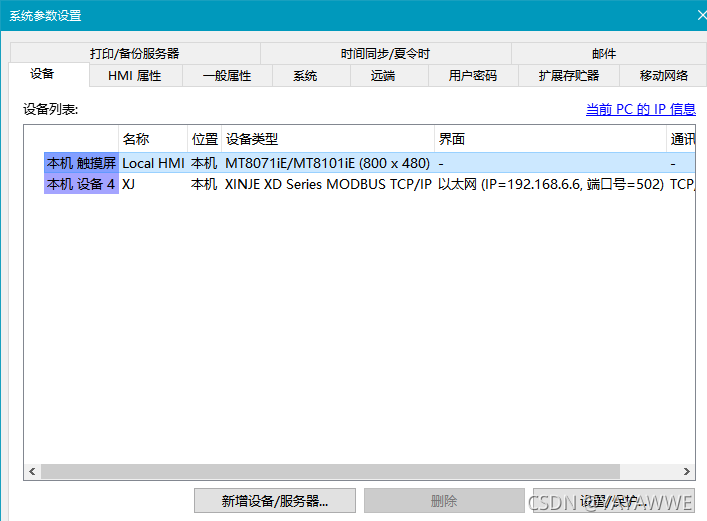

界面系统设置

HMI的系统参数设置界面如上图

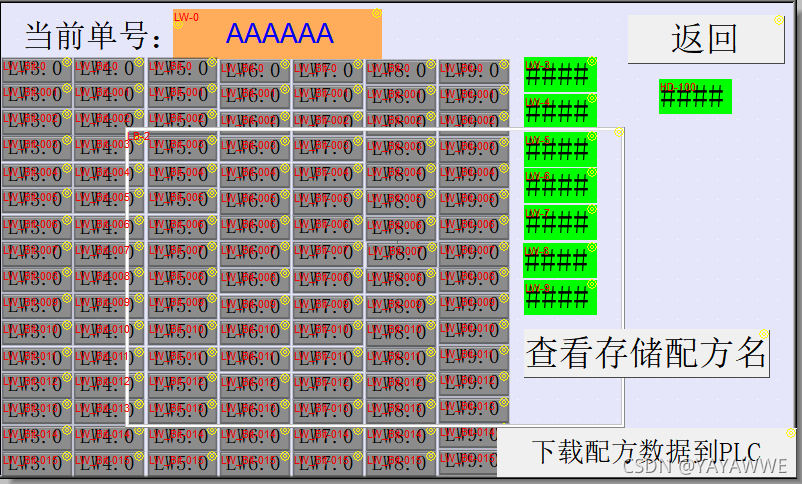

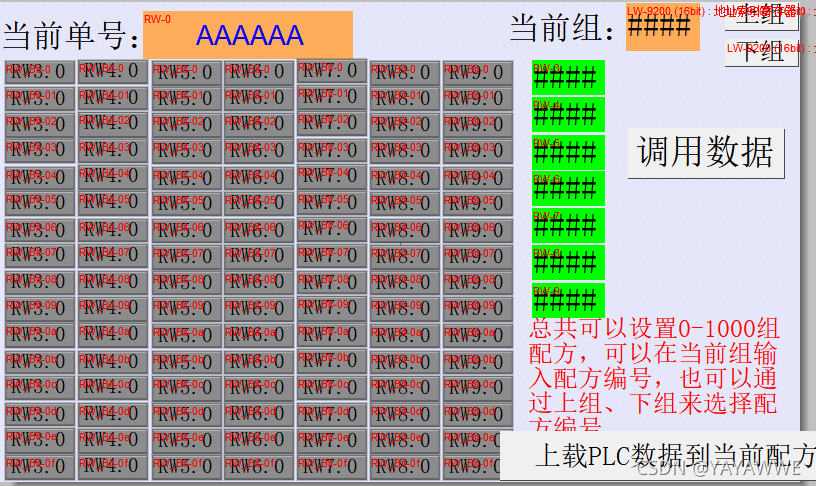

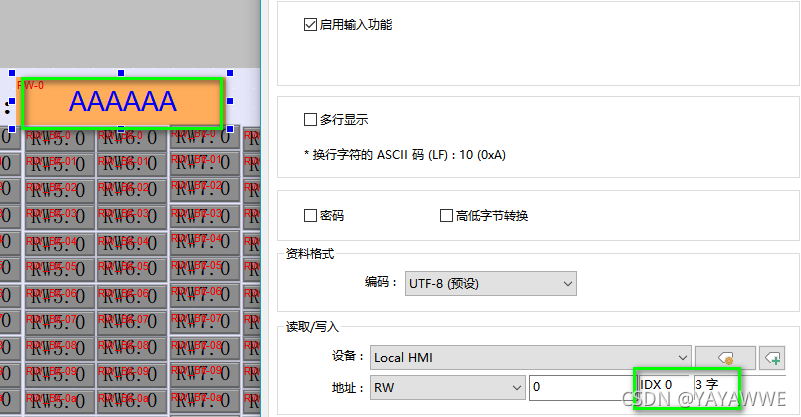

HMI配方显示界面，及存储界面

因为一个显示界面需要切换不同的配方，故需要增加索引寄存器。

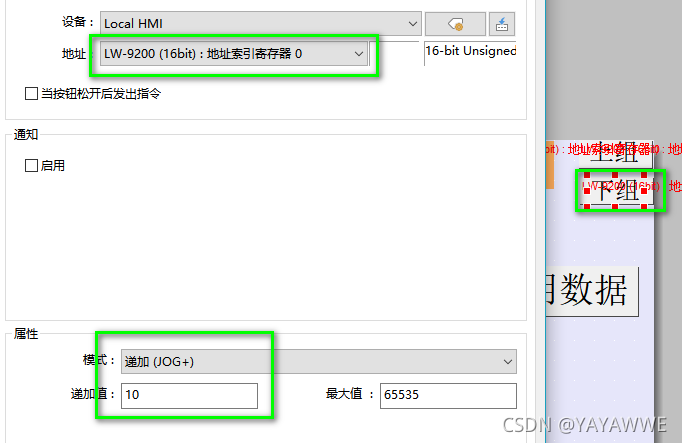

该界面RW0-RW2为单号存储，RW3-RW9为数据存储。通过上下组来切换索引寄存器，下组每次会将索引寄存器LW9200+10，上组每次会将索引寄存器LW9200-10，举例：比如当前表示的是RW0-RW9的数据，按下下组之后，RW0会索引到RW0+10=RW10的寄存器。

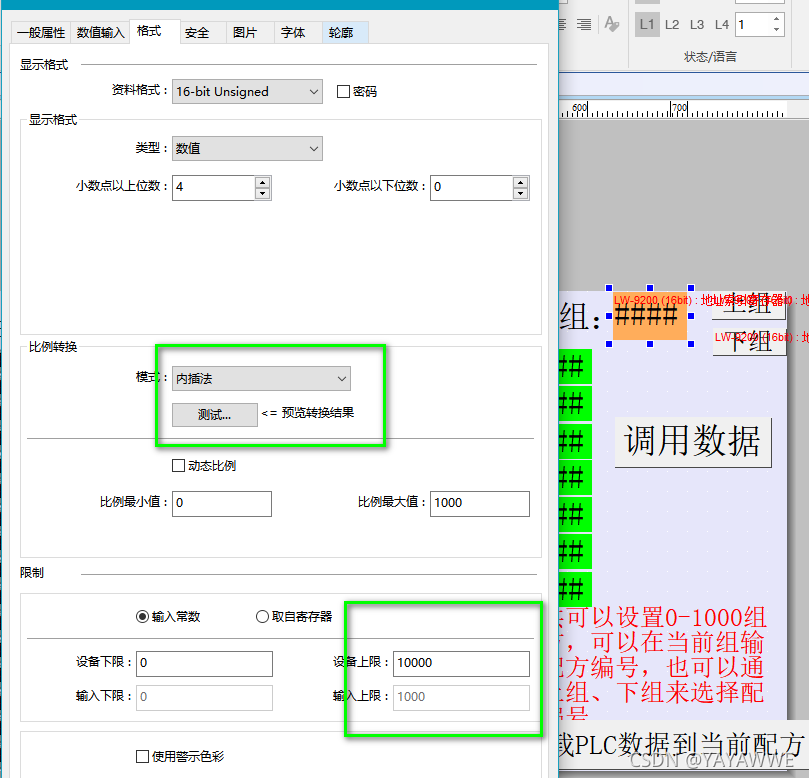

当前组表示当前索引寄存器的值。通过内插法，1：10的关系换算，0代表RW0-RW9,1代表RW10-RW19的数据；

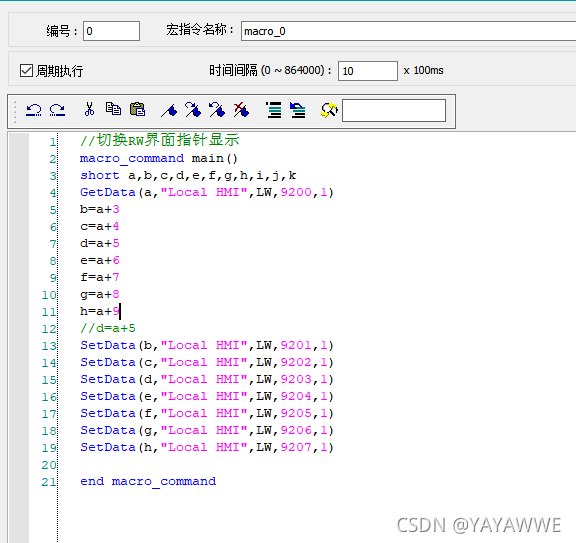

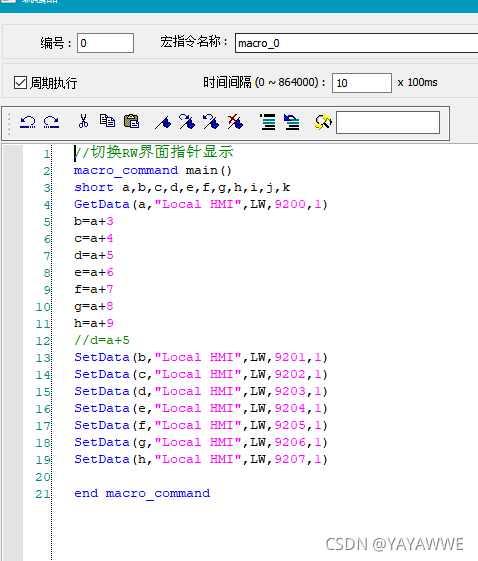

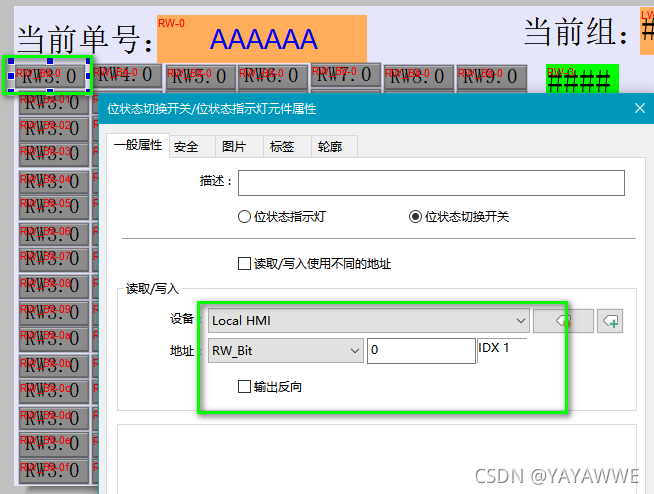

由于RW_BIT的表示比较特殊，没办法以十进制的方式直接表示，故需要增加RW3_IDX1,RW4_IDX2以此类推。IDX0=LW9200=当前组数，IDX1=LW9201=当前组数+3（前3个数据为单号占用3字），IDX2=LW9202=当前组数+4，基于这个关系，增加一个宏指令。如下图

以上操作可实现配方的存储，通过上下组切换，每次可通过记录单号名称，改变对应的数据，达到存储的功能。本程序仅有RW3-RW9,7个字（16bit）的数据。

搜索配方功能

通过输入单号名称，在存储的名称中搜索，如果存在相对应的名称，则将RW数据导入到LW数据中。

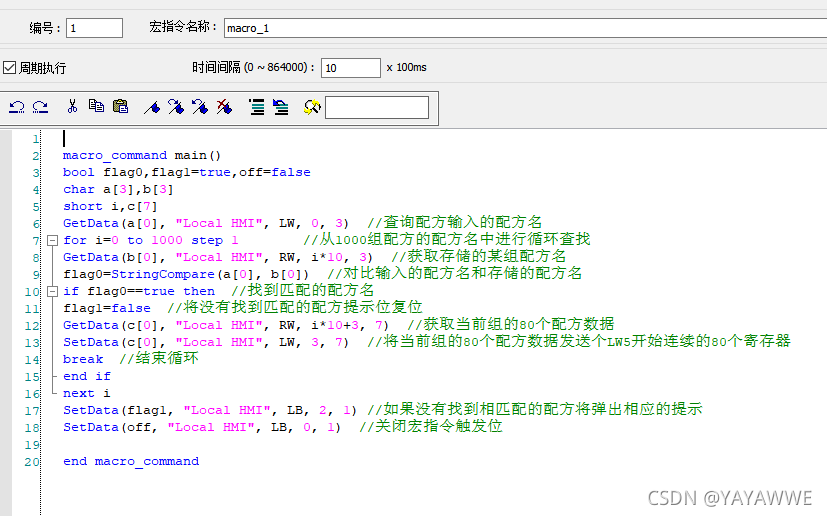

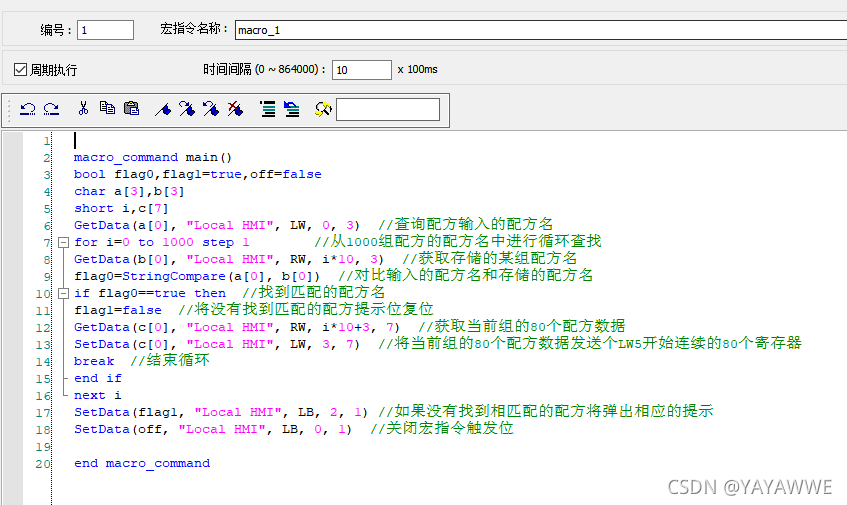

增加宏指令进行搜索功能。

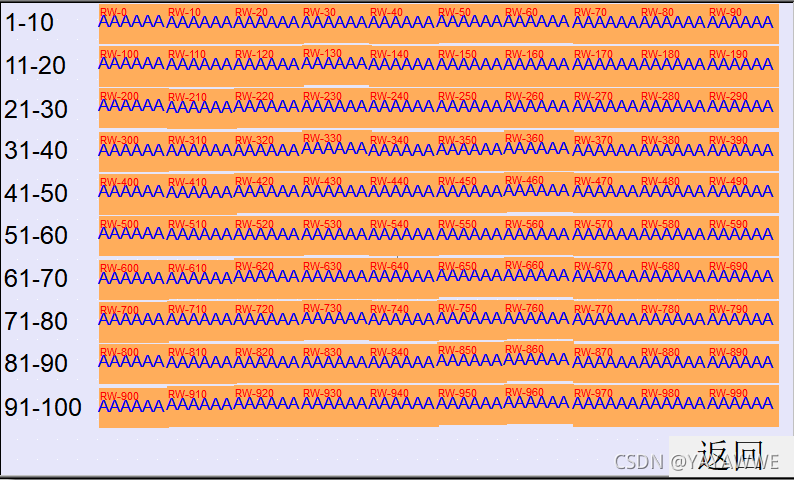

通过显示RW0的3个字。RW10的3个字，即可显示100个数据的名称；

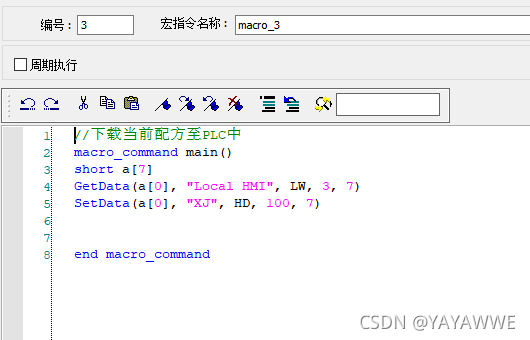

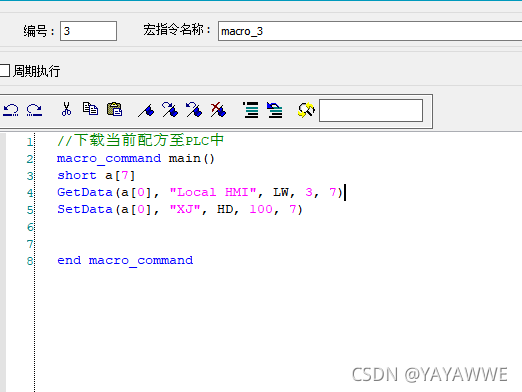

上图为下载当前LW3-LW9数据至HD100-HD107。（只需要添加功能按钮，调用当前宏指令）
在这里插入图片描述。

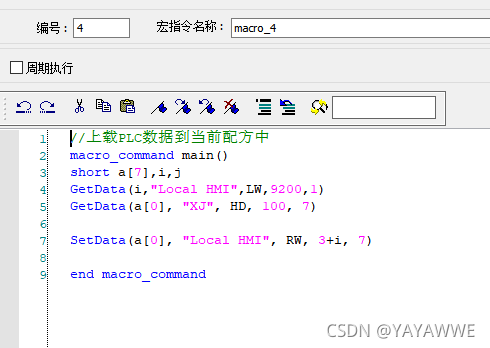

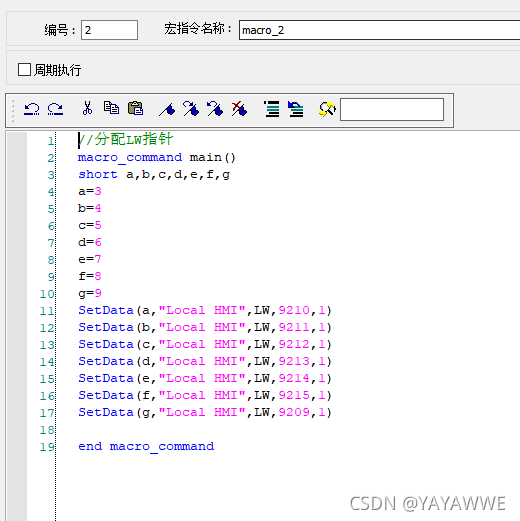

宏指令列表

总结

以上是个人花了一天测试并可运行的，可能讲的不是很明白，工程也有点潦草，欢迎大家指正。
以下是百度云连接：https://pan.baidu.com/s/131XiDJWEy7mJE3nUXQwcvA
密码是：sbig
