引言

在单节点部署的Nginx环境中，节点宕机会导致服务完全中断，同时受限于单节点性能（CPU、内存、网络带宽、连接数）难以支撑高并发场景。为了解决这些问题，本文将从各组件安装到配置以及部署来详细介绍Keepalived+LVS+Nginx的高可用架构是如何实现的。

一、什么是Nginx高可用

Nginx高可用是指通过LVS主从架构+Keepalived、Haproxy+Nginx集群等方案结合健康检查、故障自动转移确保服务持续稳定运行，最大限度减少停机时间。

二、核心术语解释

2.1 LVS(Linux Virtual Server)

  • 定义：Linux 内核级负载均衡器，提供四层（传输层）流量分发能力，支持多种负载均衡模式（如 NAT、DR、TUN）。
  • 作用：将客户端请求分发到多个 Nginx 服务器，提升系统吞吐量。

2.2 Keepalived

  • 定义：基于 VRRP（Virtual Router Redundancy Protocol） 协议的高可用解决方案，用于管理VIP的故障切换。
  • 作用：监控 LVS 节点状态，主节点故障时自动将 VIP 切换到备用节点，实现无缝切换。

2.3 Nginx

  • 定义：高性能的反向代理服务器，支持 HTTP/HTTPS 负载均衡、缓存加速等。
  • 作用：接收 LVS 分发的请求，进一步代理到后端应用服务器。

2.4 VIP（虚拟IP）

  • 定义：一个浮动 IP 地址，绑定到主备 LVS 节点，对外提供统一的访问入口。
  • 作用：当主节点故障时，VIP 会自动漂移到备用节点，对外保持服务可用性。

2.5 ipvsadm

  • 定义：用于配置 IPVS 规则的工具，可定义负载均衡策略、后端服务器组及调度算法。
  • 作用：ipvsadm 是构建高性能负载均衡集群的核心工具，适合需要横向扩展和高可用的大规模服务场景。

2.6 健康检查

  • 定义：通过定期探测后端服务端口或运行状态，判断节点是否存活。
  • 作用：Keepalived 内置对 LVS 和 Nginx 的健康检查机制，自动剔除故障节点。

三、Nginx高可用部署架构图

在这里插入图片描述
服务器规划

角色内网IP用途
Nginx Real Server1192.168.197.130运行Nginx
Nginx Real Server2192.168.197.131运行Nginx
LVS Director Master192.168.197.128运行Keepalived + LVS
LVS Director BackUP192.168.197.129运行Keepalived + LVS
VIP192.168.197.120客户端访问入口

四、Nginx的安装与配置

在linux环境中安装Nginx主要有以下四种方式

  • yum安装
    优点：从官方或第三方仓库获取预编译的包，自动解决包依赖问题，升级方便yum update。
    缺点：仓库中的版本可能滞后于官网最新版，无法灵活增减模块或修改编译参数，需要配置正确的yum源。

  • rpm安装
    优点：版本可控，可从 Nginx 官网下载特定版本的 rpm 包。
    缺点：依赖管理复杂，存在依赖冲突或缺少某些依赖的情况，升级需重新下载rpm包，无法自动更新，与 yum 安装类似，无法自定义模块和编译选项。

  • 源码安装
    优点：自由选择版本、自定义编译参数和快速集成第三方模块，针对服务器 CPU 架构优化，可第一时间使用官方最新版本或开发分支。
    缺点：需手动解决依赖(如安装 gcc、pcre-devel、zlib-devel)，升级需重新编译，配置文件需手动迁移。

  • docker
    优点：容器化运行，避免与宿主机环境冲突，使用docker命令快速部署。
    缺点：需掌握docker和网络等方面的知识。

安装方式安装复杂度版本控制维护成本离线支持适用场景
yum⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐快速部署标准版 Nginx，对版本无特殊要求
rpm⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐需特定版本但不想从源码编译的场景(漏洞修复)
源码编译⭐⭐⭐⭐⭐⭐⭐⭐⭐需要高性能、定制化配置，或对Nginx有深度优化需求的场景(健康检查)
docker⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐开发测试环境、云原生架构或需要快速复制多套 Nginx 实例的场景

本文采用源码进行安装,安装的服务器为192.168.197.130和192.168.197.131。

4.1 下载Nginx安装包
官网：https://nginx.org/en/download.html

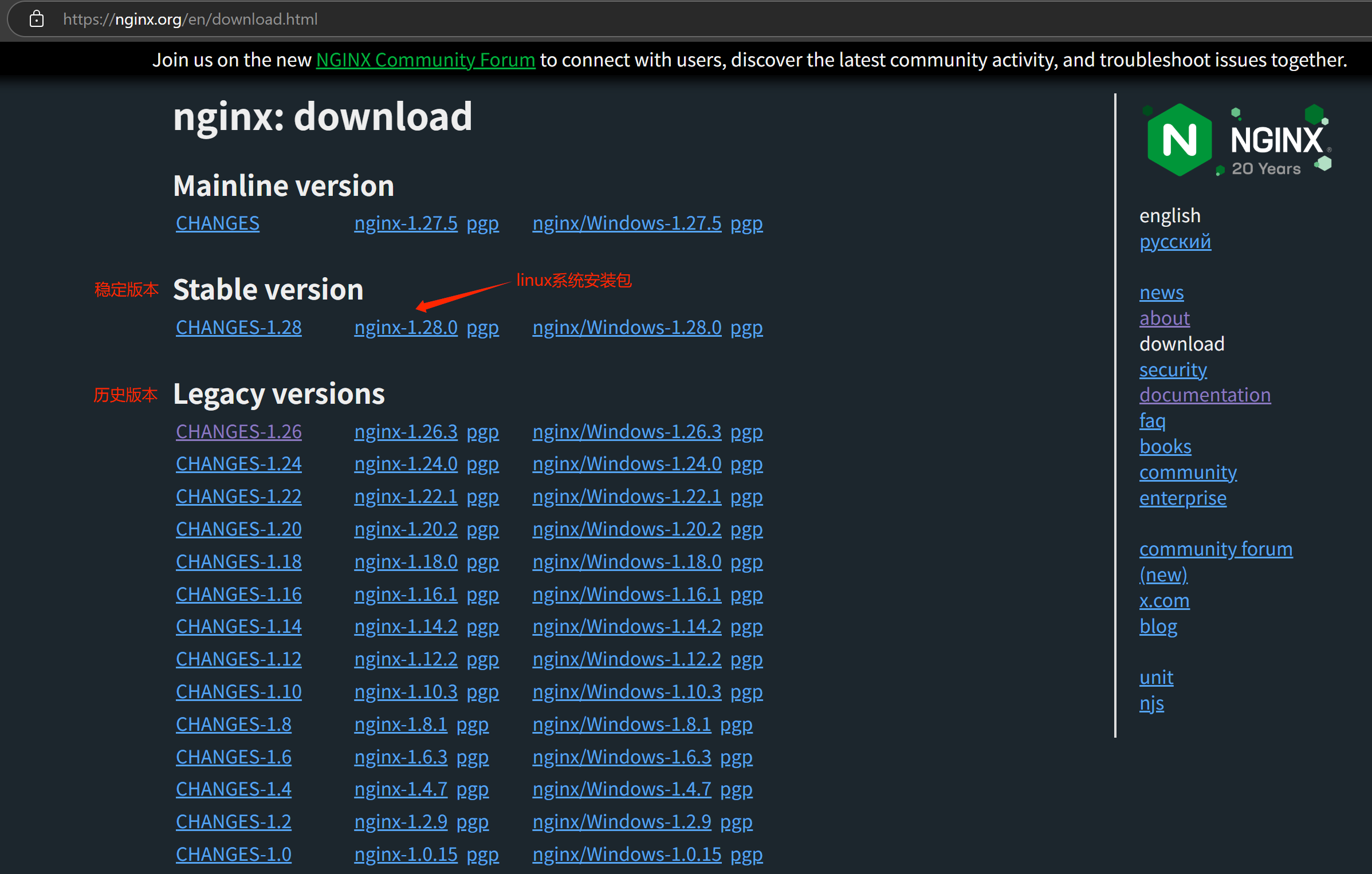

选择linux稳定版本下载 在这里插入图片描述
4.2 上传安装包到服务器
在这里插入图片描述

4.3 安装依赖包

yum install -y gcc pcre-devel zlib-devel openssl-devel

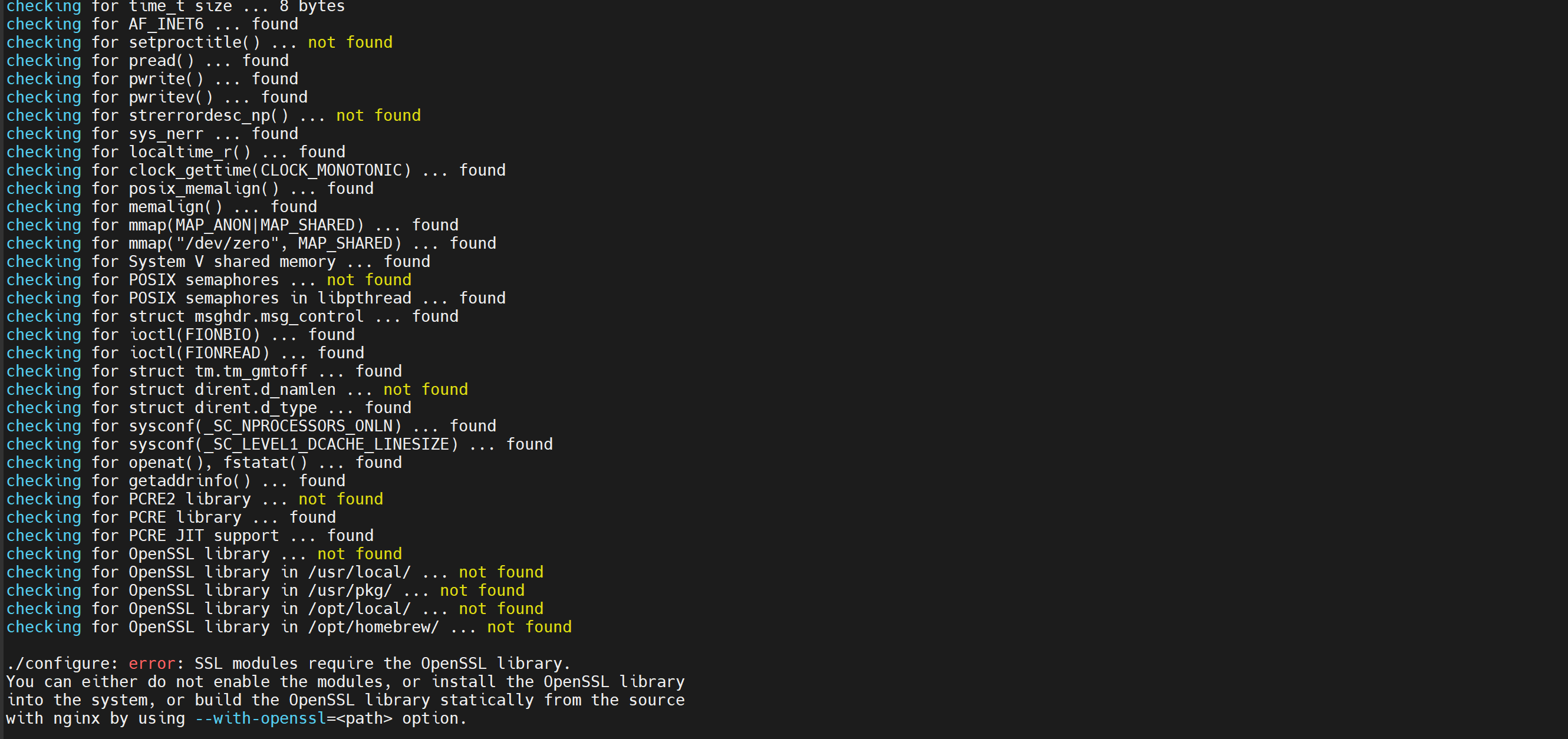

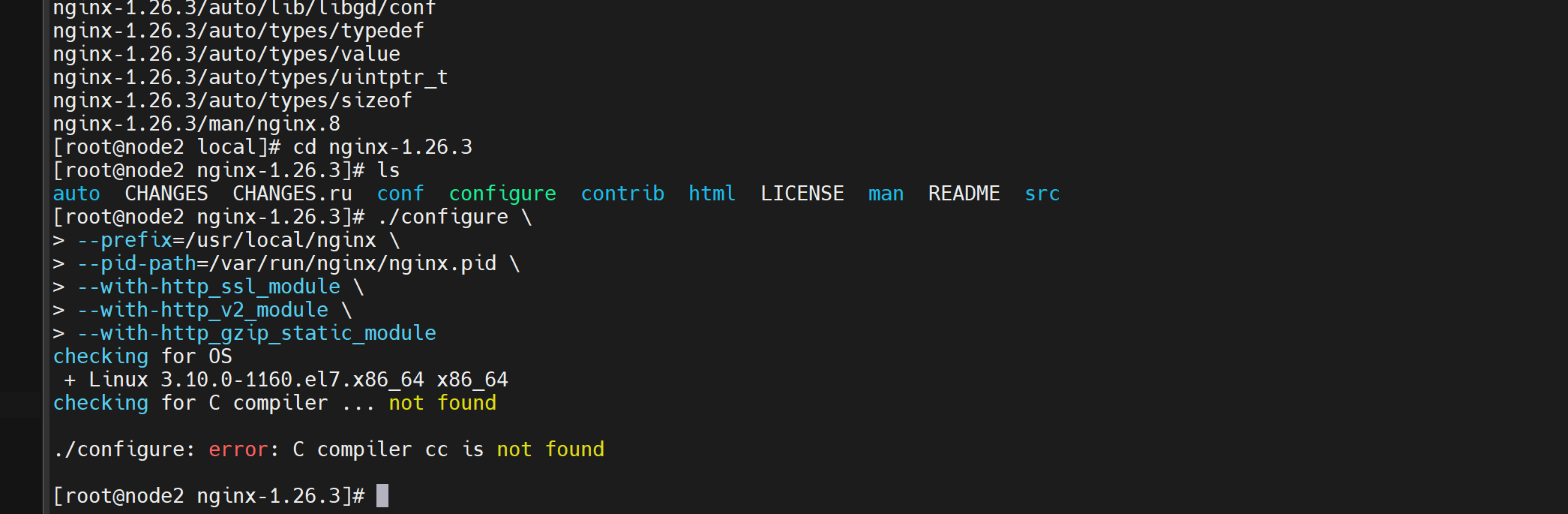

❗使用yum命令安装依赖包时，需配置yum源（如阿里云yum源或者本地yum源）。由于Nginx 的某些核心功能依赖这些库的源代码（头文件和静态库）来实现编译和运行，因此在执行Nginx安装命令之前，需要安装这些依赖库，否则在执行./configure命令时会报以下错误。
在这里插入图片描述在这里插入图片描述
4.4 解压安装包

tar -zvxf nginx-1.26.3.tar.gz

4.5 执行configure命令检查Nginx安装环境和依赖关系并生成Makefile文件

./configure \
--prefix=/usr/local/nginx \
--with-http_ssl_module \
--with-http_v2_module \
--with-http_gzip_static_module

  • prefix：指定Nginx安装目录

  • with-http_ssl_module：提供HTTPS协议支持，需要安装OpenSSL library

  • with-http_v2_module：启用 HTTP/2 协议支持

  • with-http_gzip_static_module：支持发送预压缩的静态文件

    详细参数请参照官网配置文档
    https://nginx.org/en/docs/configure.html

4.6 安装Nginx

make && make install

4.7 关闭防火墙并启动Nginx服务

systemctl stop firewalld && systemctl disable firewalld #关闭防火墙（生产环境建议配置安全组规则）

/usr/local/nginx/sbin/nginx #启动Nginx服务

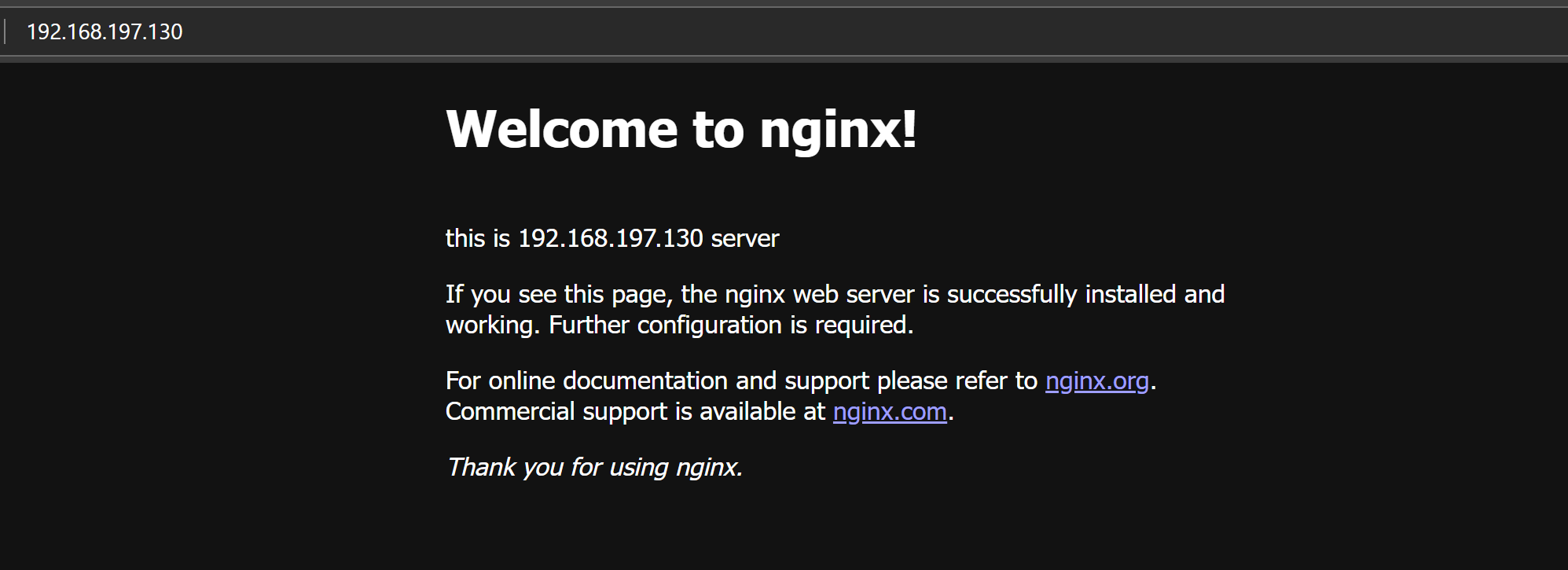

在这里插入图片描述
在这里插入图片描述

五、VIP与路由配置

5.1 配置本地回环接口定义VIP
同时在Nginx服务器192.168.197.130和192.168.197.131进行如下配置。

cd /etc/sysconfig/network-scripts

vi ifcfg-lo:1

将以下内容复制到ifcfg-lo:1文件中。

DEVICE=lo:1
IPADDR=192.168.197.120
NETMASK=255.255.255.255
NETWORK=127.0.0.0
BROADCAST=127.255.255.255
ONBOOT=yes
NAME=loopback

5.2 重启网络服务

systemctl restart network

5.3 配置arp抑制（DR模式必须配置）
同时在Nginx服务器192.168.197.130和192.168.197.131进行如下配置。

vi /etc/sysctl.conf

将以下内容复制到sysctl.conf文件中

net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_announce = 2

刷新配置文件

sysctl -p

5.4 添加路由
同时在Nginx服务器192.168.197.130和192.168.197.131进行如下配置。

echo "route add -host 192.168.197.120 dev lo:1" >> /etc/rc.local

避免每次系统重新启动，命令失效，
强制发往VIP 192.168.197.120 的流量严格通过 lo:1 接口处理。

六、Keepalived与ipvsadm安装与配置

同时在192.168.197.128和192.168.197.129安装Keepalived和ipvsadm。

6.1 下载Keepalived安装包

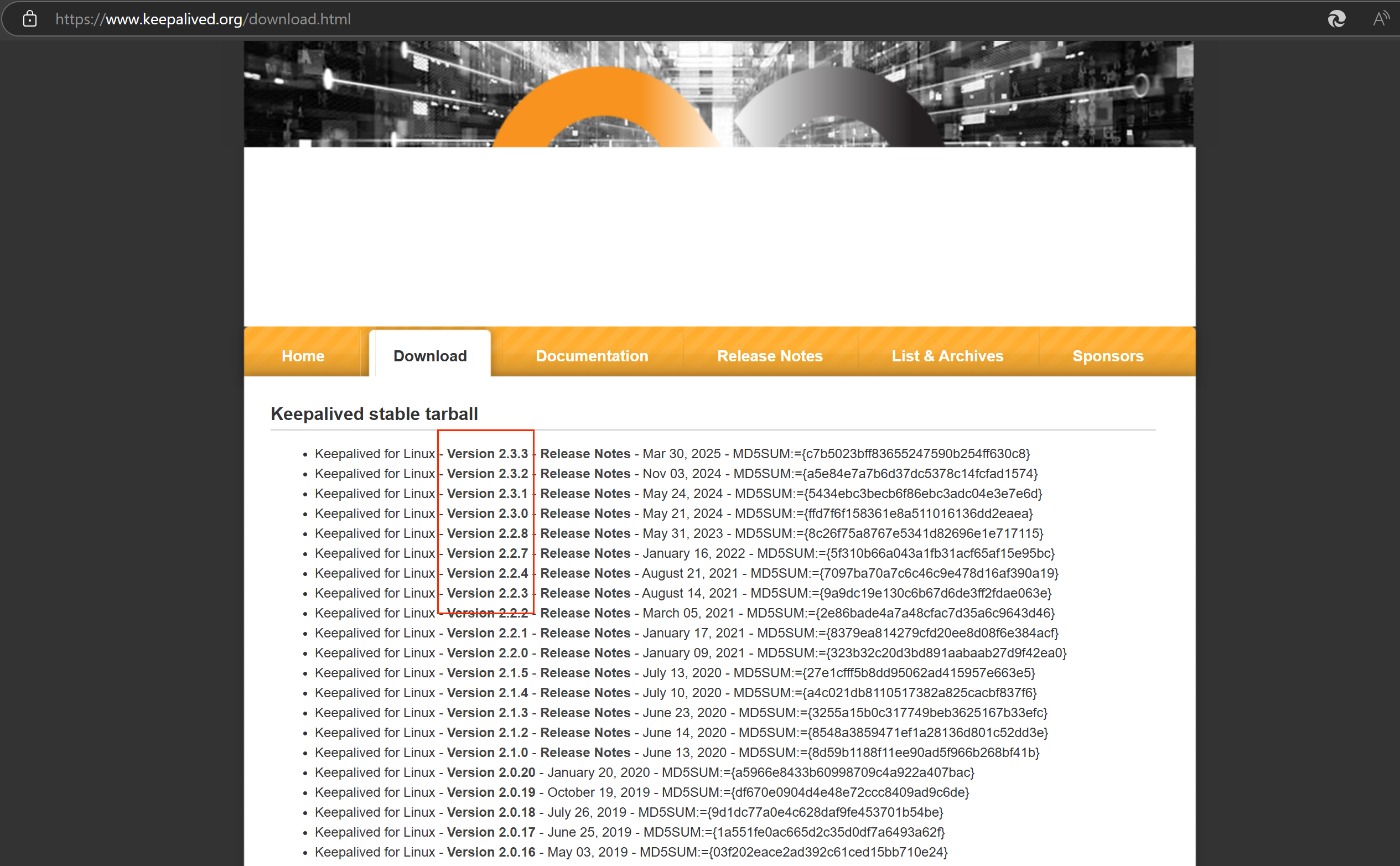

官网：https://www.keepalived.org/download.html
在这里插入图片描述

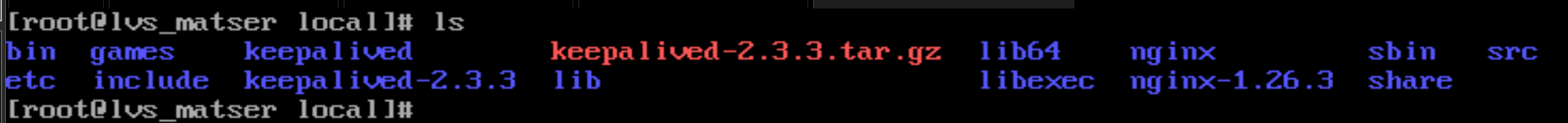

6.2 上传安装包到服务器
在这里插入图片描述

6.3 解压安装包

tar -zvxf keepalived-2.3.3.tar.gz

6.4 执行configure命令检查安装环境和依赖关系并生成Makefile文件

cd keepalived-2.3.3

./configure --prefix=/usr/local/keepalived --sysconf=/etc

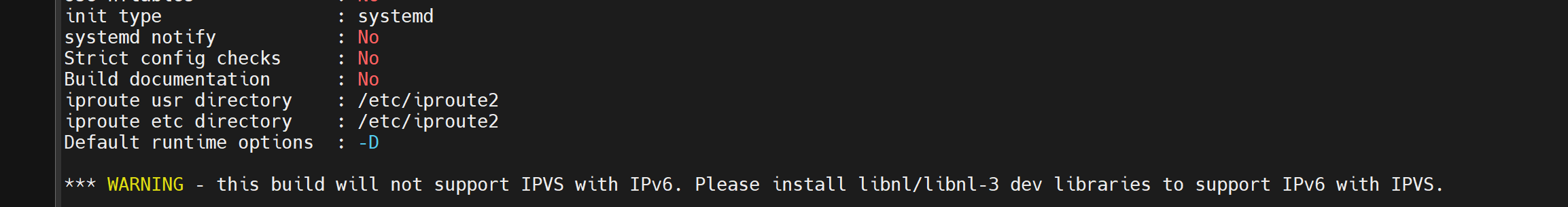

执行configure命令时，可能报以下警告信息。
在这里插入图片描述
安装相关依赖包，重新执行configure命令即可。

yum -y install libnl libnl-devel libnfnetlink-devel

6.5 执行make && make install安装Keepalived

make && make install

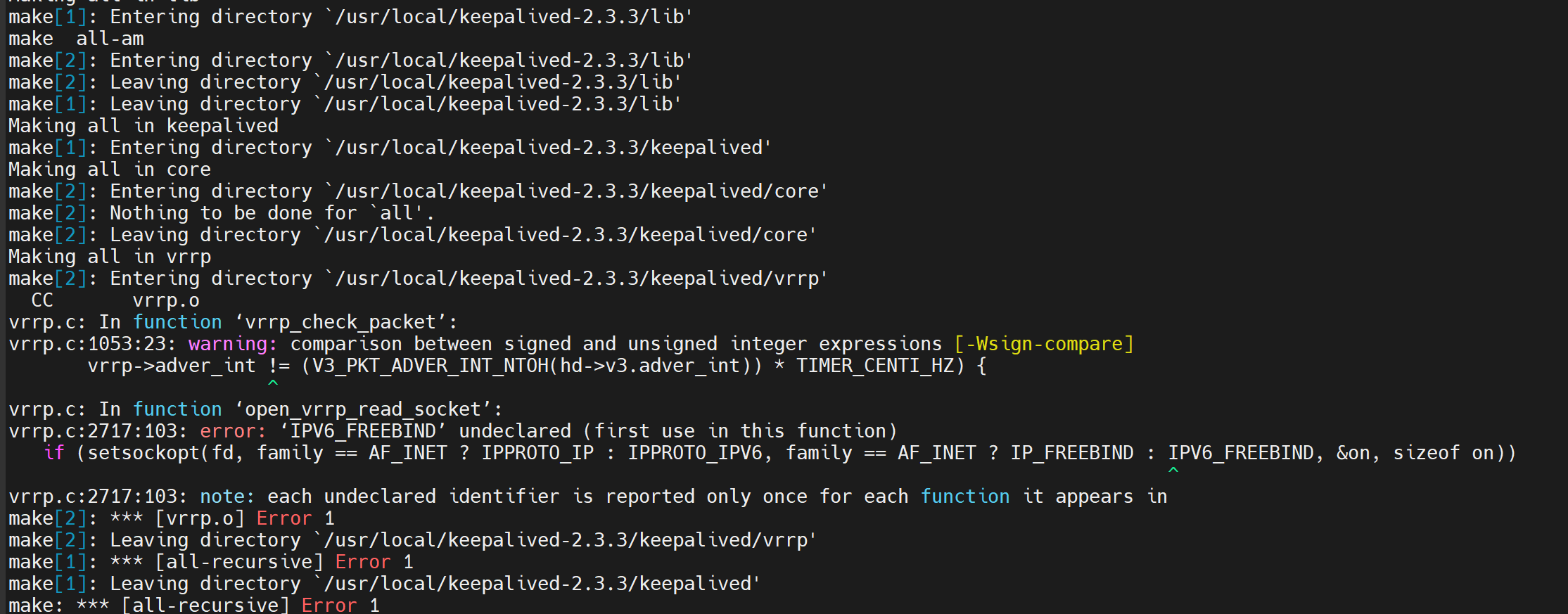

在这里插入图片描述在执行install时候会报IPV6_FREEBIND未定义错误，IPV6_FREEBIND 是 Linux 内核中用于 IPv6 套接字的选项（允许绑定未配置的 IP），需内核版本 ≥ 4.2 支持。旧版系统（如 CentOS 7 默认内核 3.10）不包含此宏定义，导致编译失败。
解决方案

  • 升级Linux内核
  • 修改keepalived源码兼容旧版本linux内核
    vi /usr/local/keepalived-2.3.3/keepalived/vrrp/vrrp.c
    将vrrp.c文件2717行替换成如下内容，并重新编译安装
    if (setsockopt(fd, IPPROTO_IP, IP_FREEBIND, &on, sizeof on))

6.6 注册Keepalived为系统服务

cp /usr/local/keepalived/keepalived/etc/init.d/keepalived /etc/init.d/

cp /usr/local/keepalived/keepalived/etc/sysconfig/keepalived /etc/sysconfig/

systemctl daemon-reload #重新加载systemd系统管理器配置

6.7 修改Keepalived配置文件
修改主节点192.168.197.128上的配置文件.

vi /etc/keepalived/keepalived.conf

将以下内容复制内文件中（请根据实际情况调整配置文件参数）。

! Configuration File for keepalived

global_defs {
   router_id LVS_128
   lvs_flush 0
}

vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 41
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.197.120
    }

    # Allow packets addressed to the VIPs above to be received
    accept
}

# 配置集群访问的地址
virtual_server 192.168.197.120 80 {
    # 健康检查时间，单位秒
    delay_loop 6
    # 配置负载均衡算法，默认轮询
    lb_algo wrr
    # 设置LVS的模式，NAT|TUN|DR
    lb_kind DR
    persistence_granularity src_ip+src_port
    # 设置会话持久化时间
    persistence_timeout 5
    # 协议类型
    protocol TCP

    real_server 192.168.197.130 80 {
        weight 1
        TCP_CHECK {
	  connect_port 80
	  connect_timeout 2
	  nb_get_retry 2
	  delay_before_retry 3
        }
    }
    real_server 192.168.197.131 80 {
        weight 1
	TCP_CHECK {
          connect_port 80
          connect_timeout 2
          nb_get_retry 2
          delay_before_retry 3
        }
    }

}

修改备用节点192.168.197.129上的配置文件。

vi /etc/keepalived/keepalived.conf

将以下内容复制内文件中（请根据实际情况调整配置文件参数）。

! Configuration File for keepalived

global_defs {
   router_id LVS_129
   lvs_flush 0
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    virtual_router_id 41
    priority 50
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.197.120
    }

    # Allow packets addressed to the VIPs above to be received
    accept
}

# 配置集群访问的地址
virtual_server 192.168.197.120 80 {
    # 健康检查时间，单位秒
    delay_loop 6
    # 配置负载均衡算法，默认轮询
    lb_algo wrr
    # 设置LVS的模式，NAT|TUN|DR
    lb_kind DR
    persistence_granularity src_ip+src_port
    # 设置会话持久化时间
    persistence_timeout 5
    # 协议类型
    protocol TCP

    real_server 192.168.197.130 80 {
        weight 1
        TCP_CHECK {
	  connect_port 80
	  connect_timeout 2
	  nb_get_retry 2
	  delay_before_retry 3
        }
    }
    real_server 192.168.197.131 80 {
        weight 1
	TCP_CHECK {
          connect_port 80
          connect_timeout 2
          nb_get_retry 2
          delay_before_retry 3
        }
    }

}

6.8 启动与停止

systemctl start keepalived #启动Keepalived

systemctl stop keepalived #停止Keepalived

systemctl restart keepalived #重启Keepalived

systemctl stop firewalld && systemctl disable firewalld #关闭两台LVS服务器防火墙（生产环境建议配置安全组规则）

6.9 安装ipvsadm

yum -y install ipvsadm

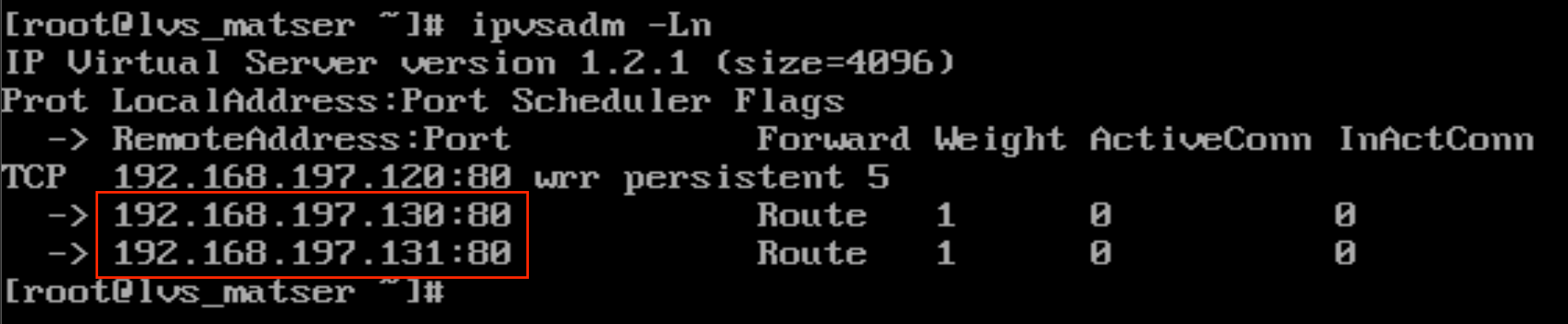

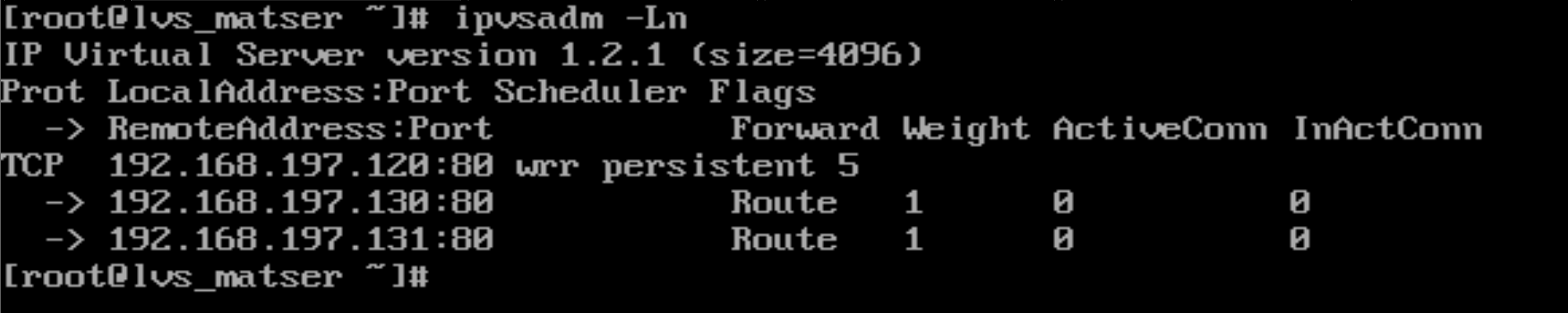

ipvsadm -Ln #以数字格式列出当前IPVS负载均衡规则

在这里插入图片描述

ipvsadm -Lnc #查看通过IPVS负载均衡器转发的活跃连接和状态信息

如果发现客户端访问VIP始终转发到某一台Nginx服务器上，可以通过以下命令配置超时时间，并结合keepalived.conf配置文件中的 persistence_timeout参数来解决。

ipvsadm --set 5 5 5 #设置LVS的连接超时参数，单位秒

ipvsadm -Ln --timeout #查看当前IPVS负载均衡器中TCP/UDP连接的超时时间

七、验证

7.1 验证LVS高可用

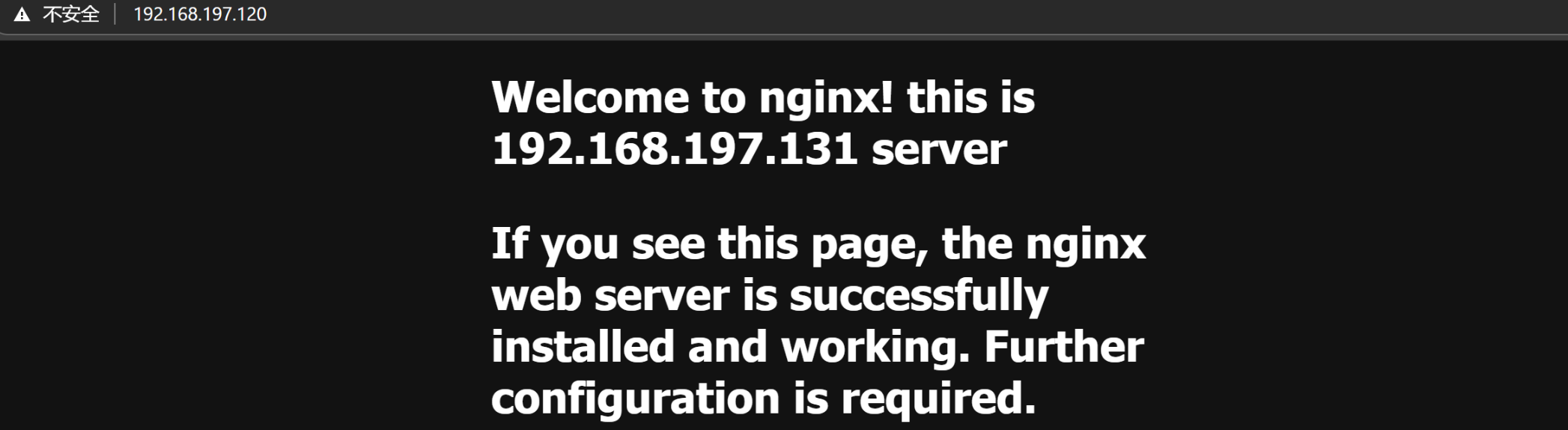

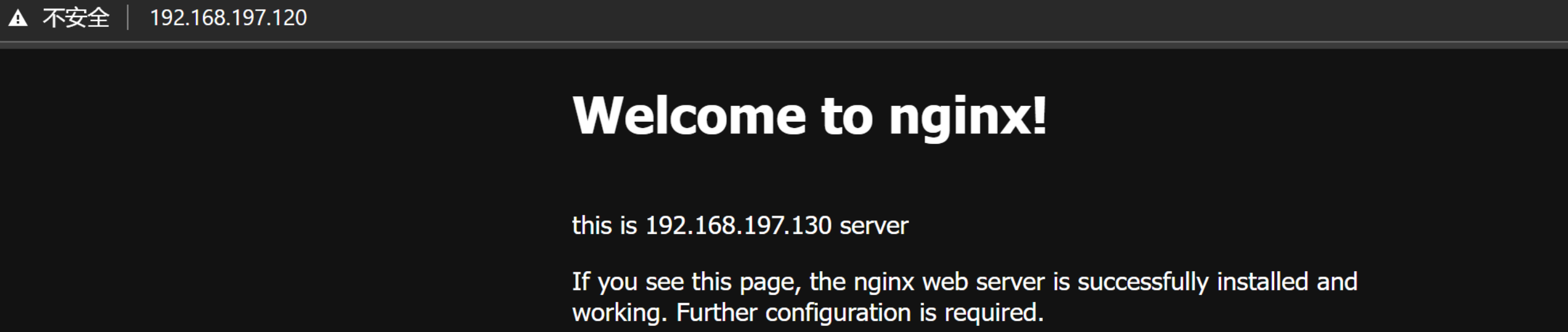

启动主备Keepalived和两台Nginx服务，浏览器访问http://192.168.197.120，可以正常访问Nginx欢迎界面
在这里插入图片描述

停止主节点Keepalived，浏览器再次访问http://192.168.197.120，也可以正常访问Nginx欢迎界面 在这里插入图片描述

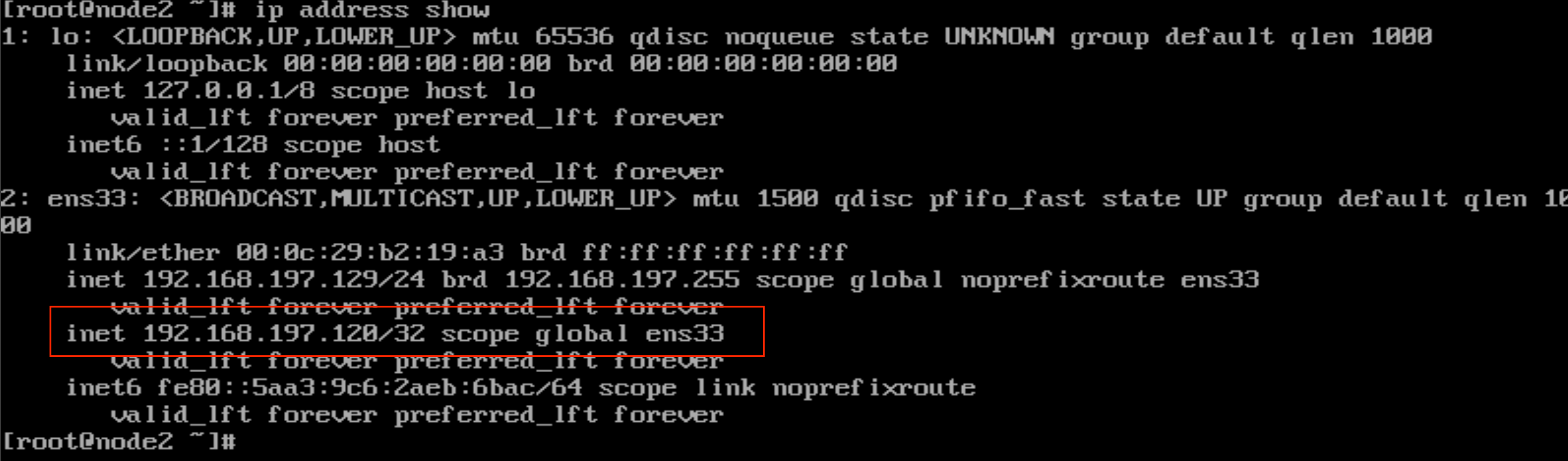

在备用节可以看到VIP已经绑定到了备用节点192.168.197.129上了在这里插入图片描述

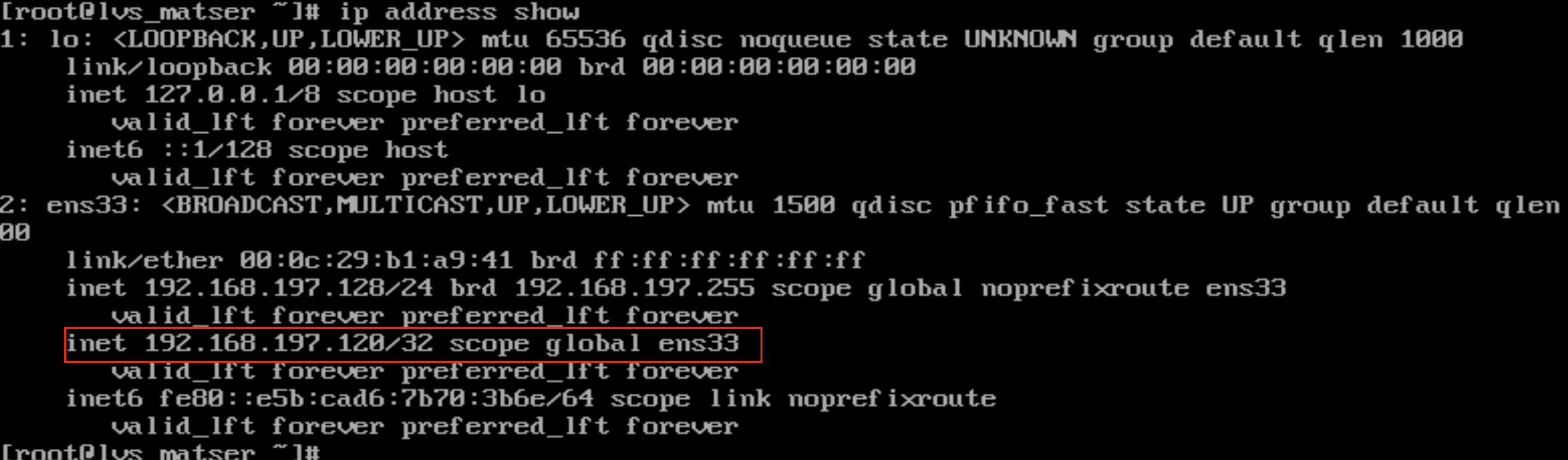

再次启动主节点Keepalived，可以看到VIP又重新绑定到了主节点192.168.197.128上了
在这里插入图片描述
7.2 验证Nginx高可用

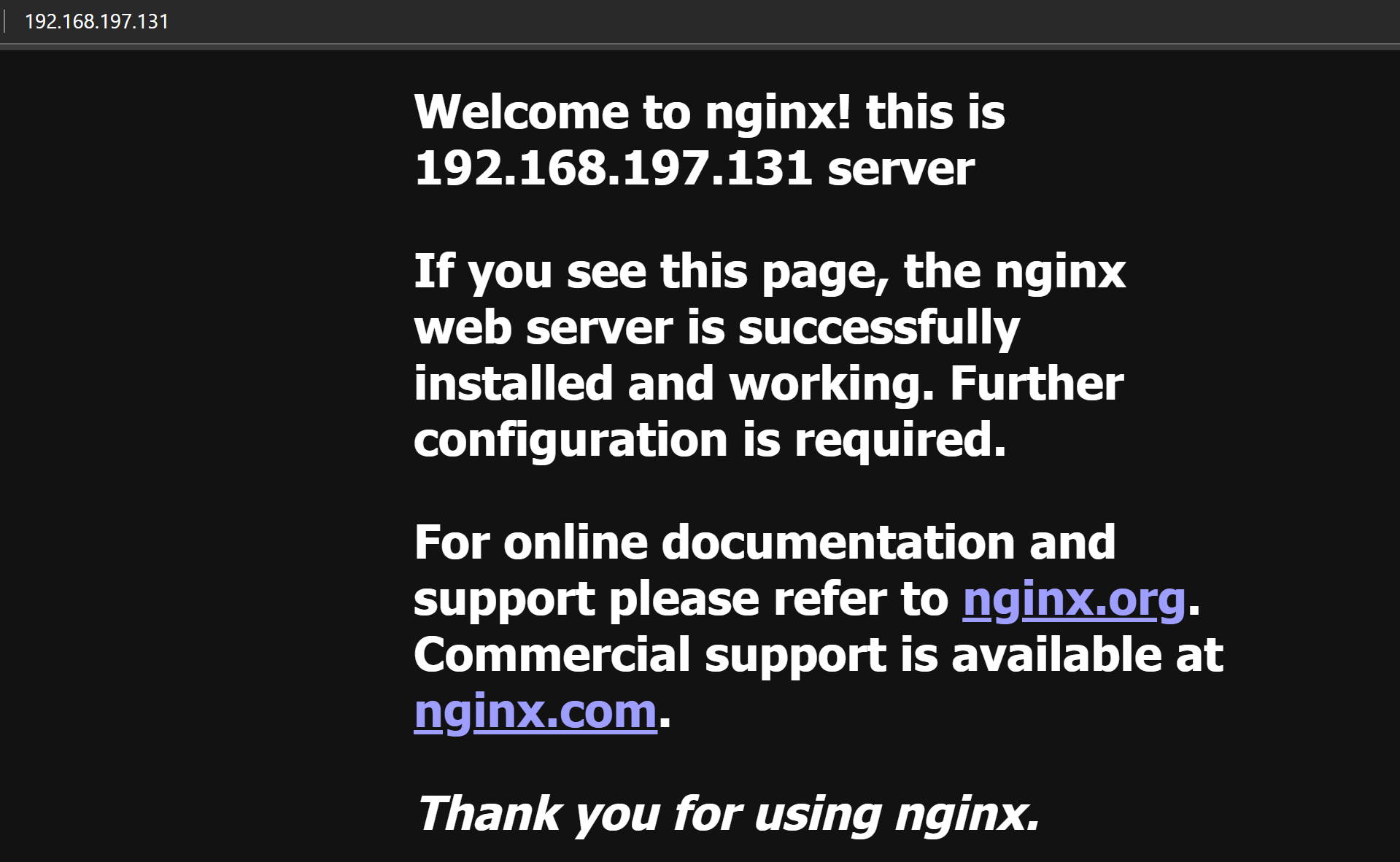

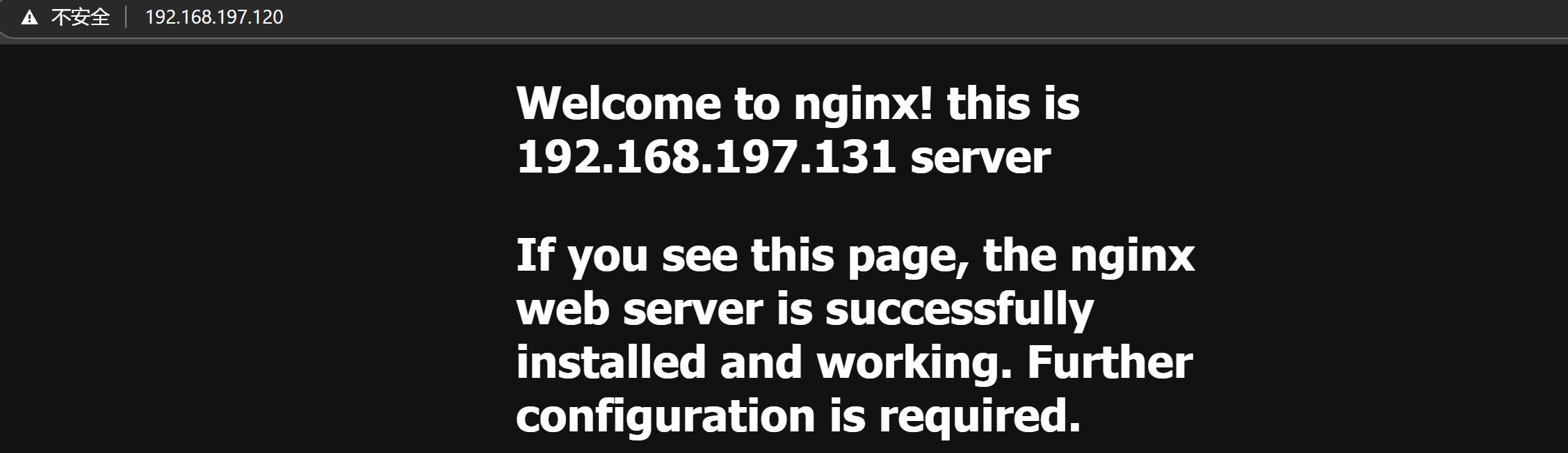

停止192.168.197.130Nginx服务，无论怎么刷新地址，浏览器始终访问的都是192.168.197.131上的Nginx服务
在这里插入图片描述

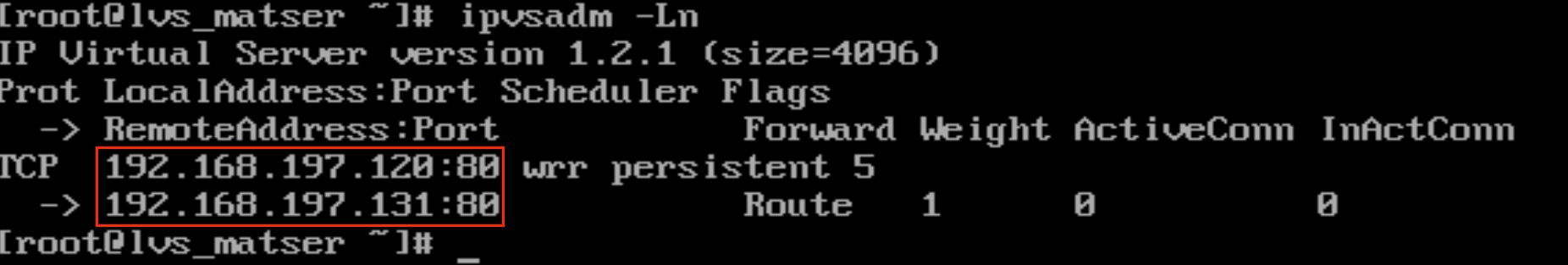

使用ipvsadm -Ln命令，发现192.168.197.130这个服务已经被踢掉了
在这里插入图片描述
当再次启动192.168.197.130Nginx服务，发现服务又上线了
在这里插入图片描述

八、总结

利用LVS进行高性能流量分发，结合Keepalived主备切换机制，确保虚拟IP（VIP）始终可用。LVS 负载均衡器通过修改MAC地址将请求转发至Nginx后端服务器，响应直返客户端，规避性能瓶颈；Keepalived监控节点状态并自动切换VIP，实现故障秒级恢复。该方案兼具高并发处理能力与服务零中断可靠性，适用于Web服务、API网关等需横向扩展和高可用的生产场景。
