共阴级四位数码管

     对于共阴极数码管来说，当某个发光二极管的阳极为高电平时，发光二极管点亮，相应的段被显示。同样，共阳极数码管的阳极连接在一起，公共阳极接+5V，当某个发光二极管的阴极接低电平时，该发光二极管被点亮，相应的段被显示。



结构原理

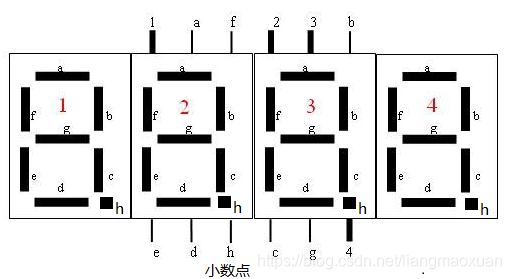

    共阴极数码管是把所有led的阴极连接到共同接点COM，而每个led的阳极分别为a、b、c、d、e、f、g及h（小数点），如下图所示。图中的8个led分别与上面那个图中的a~h各段相对应，通过控制各个led的亮灭来显示数字,1、2、3、4分别为控制每个数码管位置，共阴1~4直接接地。



功能实验演示

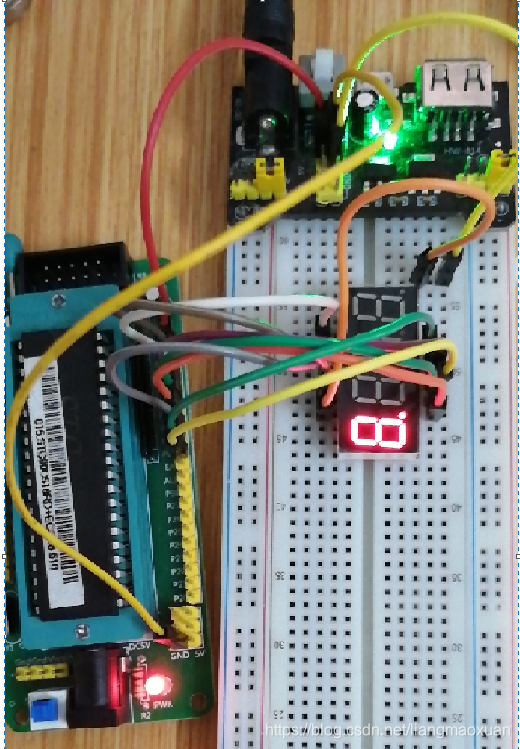

设备：共阴极数码管，芯片，电源（当前芯片电压足点亮LED，不需要三极管辅助）





单个晶体管显示数字倒数代码

/**************************************************************************************
*		             共阴级四位数码管实验												  *
***************************************************************************************/

#include "reg52.h"			 //此文件中定义了单片机的一些特殊功能寄存器
typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;

#define SPEED 50000

sbit led_a = P0^0;
sbit led_b = P0^1;
sbit led_c = P0^2;
sbit led_d = P0^3;
sbit led_e = P0^4;
sbit led_f = P0^5;
sbit led_g = P0^6;
sbit led_h = P0^7;

/*******************************************************************************
* 函 数 名         : delay
* 函数功能		   : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{
	while(i--);
}

void setNum(u16 num){

	if(num == 0){
		led_a =1;
		led_b =1;
		led_c =1;
		led_d =1;
		led_e =1;
		led_f =1;
		led_g =0;

	} else if(num == 1){
		led_a =0;
		led_b =1;
		led_c =1;
		led_d =0;
		led_e =0;
		led_f =0;
		led_g =0;

	} else if(num == 2){
		led_a =1;
		led_b =1;
		led_c =0;
		led_d =1;
		led_e =1;
		led_f =0;
		led_g =1;

	} else if(num == 3){
		led_a =1;
		led_b =1;
		led_c =1;
		led_d =1;
		led_e =0;
		led_f =0;
		led_g =1;

	} else if(num == 4){
		led_a =0;
		led_b =1;
		led_c =1;
		led_d =0;
		led_e =0;
		led_f =1;
		led_g =1;

	} else if(num == 5){
		led_a =1;
		led_b =0;
		led_c =1;
		led_d =1;
		led_e =0;
		led_f =1;
		led_g =1;

	} else if(num == 6){
		led_a =1;
		led_b =0;
		led_c =1;
		led_d =1;
		led_e =1;
		led_f =1;
		led_g =1;

	} else if(num == 7){
		led_a =1;
		led_b =1;
		led_c =1;
		led_d =0;
		led_e =0;
		led_f =0;
		led_g =0;

	} else if(num == 8){
		led_a =1;
		led_b =1;
		led_c =1;
		led_d =1;
		led_e =1;
		led_f =1;
		led_g =1;

	}  else if(num == 9){
		led_a =1;
		led_b =1;
		led_c =1;
		led_d =1;
		led_e =0;
		led_f =1;
		led_g =1;

	}

}

/*******************************************************************************
* 函 数 名       : main
* 函数功能		 : 主函数
* 输    入       : 无
* 输    出    	 : 无
*******************************************************************************/
void main()
{
	while(1)
	{
		  delay(SPEED);
		  setNum(9);
		  delay(SPEED);
		  setNum(8);
		  delay(SPEED);
		  setNum(7);
		  delay(SPEED);
		  setNum(6);
		  delay(SPEED);
		  setNum(5);
		  delay(SPEED);
		  setNum(4);
		  delay(SPEED);
		  setNum(3);
		  delay(SPEED);
		  setNum(2);
		  delay(SPEED);
		  setNum(1);
		  delay(SPEED);
		  setNum(0);
		  delay(SPEED);
	}
}



进阶版多个晶体管操作

        a~g只有一组，怎么同时给4个晶体管显示对应的数字？可以先令其中一个晶体设置数字，之后再关闭，再设置第二个，再关闭，只要间隔时间短，就可以实现4个晶体管输出不一样的值（人眼在24帧的速率下，看到的东西都是连续的，所以间隔足够少就可以了）



多晶体管显示代码

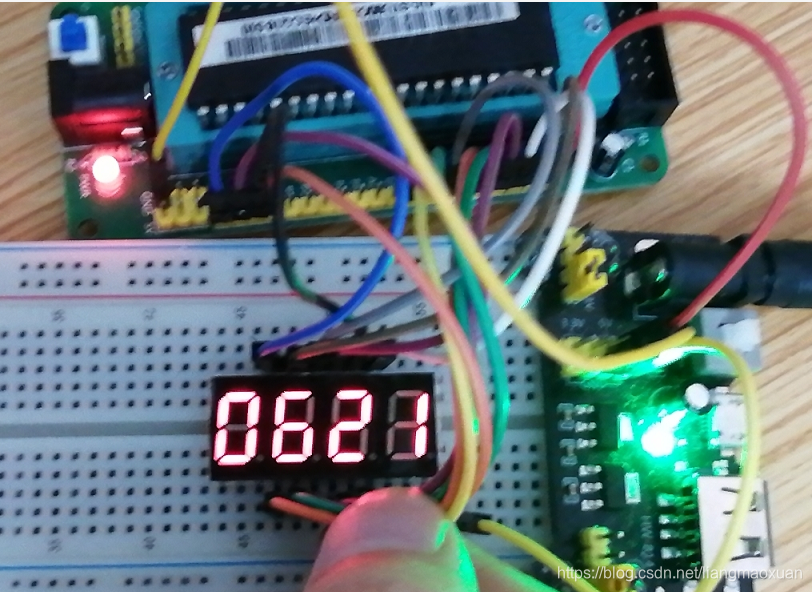

（代码输出的是0621，是我的一个重要日志，纪念我逝去的青春，哈哈~）

/**************************************************************************************
*		             共阴级四位数码管多管实验												  *
***************************************************************************************/

#include "reg52.h"			 //此文件中定义了单片机的一些特殊功能寄存器
typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;

#define SPEED 50000

sbit led_a = P0^0;
sbit led_b = P0^1;
sbit led_c = P0^2;
sbit led_d = P0^3;
sbit led_e = P0^4;
sbit led_f = P0^5;
sbit led_g = P0^6;
sbit led_h = P0^7;

sbit led_1 = P2^0;
sbit led_2 = P2^1;
sbit led_3 = P2^2;
sbit led_4 = P2^3;

/*******************************************************************************
* 函 数 名         : delay
* 函数功能		   : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{
	while(i--);
}

void setNum(u16 num){

	if(num == 0){
		led_a =1;
		led_b =1;
		led_c =1;
		led_d =1;
		led_e =1;
		led_f =1;
		led_g =0;

	} else if(num == 1){
		led_a =0;
		led_b =1;
		led_c =1;
		led_d =0;
		led_e =0;
		led_f =0;
		led_g =0;

	} else if(num == 2){
		led_a =1;
		led_b =1;
		led_c =0;
		led_d =1;
		led_e =1;
		led_f =0;
		led_g =1;

	} else if(num == 3){
		led_a =1;
		led_b =1;
		led_c =1;
		led_d =1;
		led_e =0;
		led_f =0;
		led_g =1;

	} else if(num == 4){
		led_a =0;
		led_b =1;
		led_c =1;
		led_d =0;
		led_e =0;
		led_f =1;
		led_g =1;

	} else if(num == 5){
		led_a =1;
		led_b =0;
		led_c =1;
		led_d =1;
		led_e =0;
		led_f =1;
		led_g =1;

	} else if(num == 6){
		led_a =1;
		led_b =0;
		led_c =1;
		led_d =1;
		led_e =1;
		led_f =1;
		led_g =1;

	} else if(num == 7){
		led_a =1;
		led_b =1;
		led_c =1;
		led_d =0;
		led_e =0;
		led_f =0;
		led_g =0;

	} else if(num == 8){
		led_a =1;
		led_b =1;
		led_c =1;
		led_d =1;
		led_e =1;
		led_f =1;
		led_g =1;

	}  else if(num == 9){
		led_a =1;
		led_b =1;
		led_c =1;
		led_d =1;
		led_e =0;
		led_f =1;
		led_g =1;

	}

}

/*******************************************************************************
* 函 数 名       : main
* 函数功能		 : 主函数
* 输    入       : 无
* 输    出    	 : 无
*******************************************************************************/
void main()
{
    led_h = 0;
	while(1)
	{
	      led_1 = led_2 = led_3 = led_4 = 1;

	      led_1	= 0;
		  setNum(0);
		  delay(500);


		  led_1 = led_2 = led_3 = led_4 = 1;
		  led_2	= 0;
		  setNum(6);
		   delay(500);


		  led_1 = led_2 = led_3 = led_4 = 1;
		  led_3	= 0;
		  setNum(2);
		   delay(500);


		  led_1 = led_2 = led_3 = led_4 = 1;
		  led_4	= 0;
		  setNum(1);
		  delay(500);

	}
}
