VMware Workstation安装华为eNSP-Pro模拟器
前言介绍
华为官网发布的eNSP-Pro安装包中仅提供qcow2和vdi两种虚拟机格式文件,即:
eNSP-Pro_V100R001C10_Software_X8664_release.qcow2
和
eNSP-Pro_V100R001C10_Software_X8664_release.vdi
。
其中qcow2 格式是 Qemu 的镜像格式,而vdi是VirtualBox的镜像格式,eNSP-Pro产品文档均有qcow2和vdi两种格式安装方案,此处不作演示,本次操作目的是通过qemu-img文件格式转换工具将qcow2格式文件转为vmdk格式文件,并在VMware Workstation上安装,具体操作步骤如下:
软件获取
1.eNSP-Pro软件获取

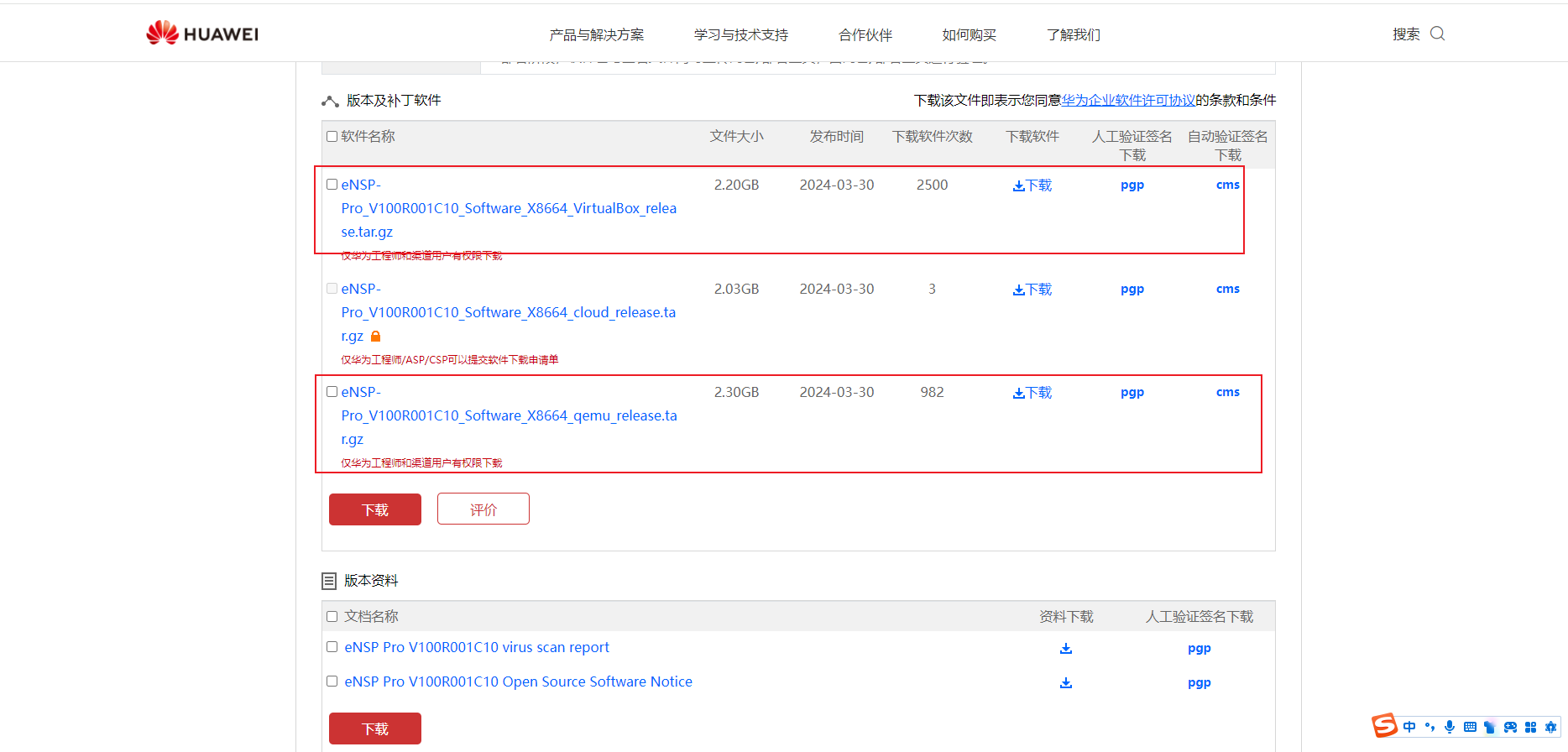

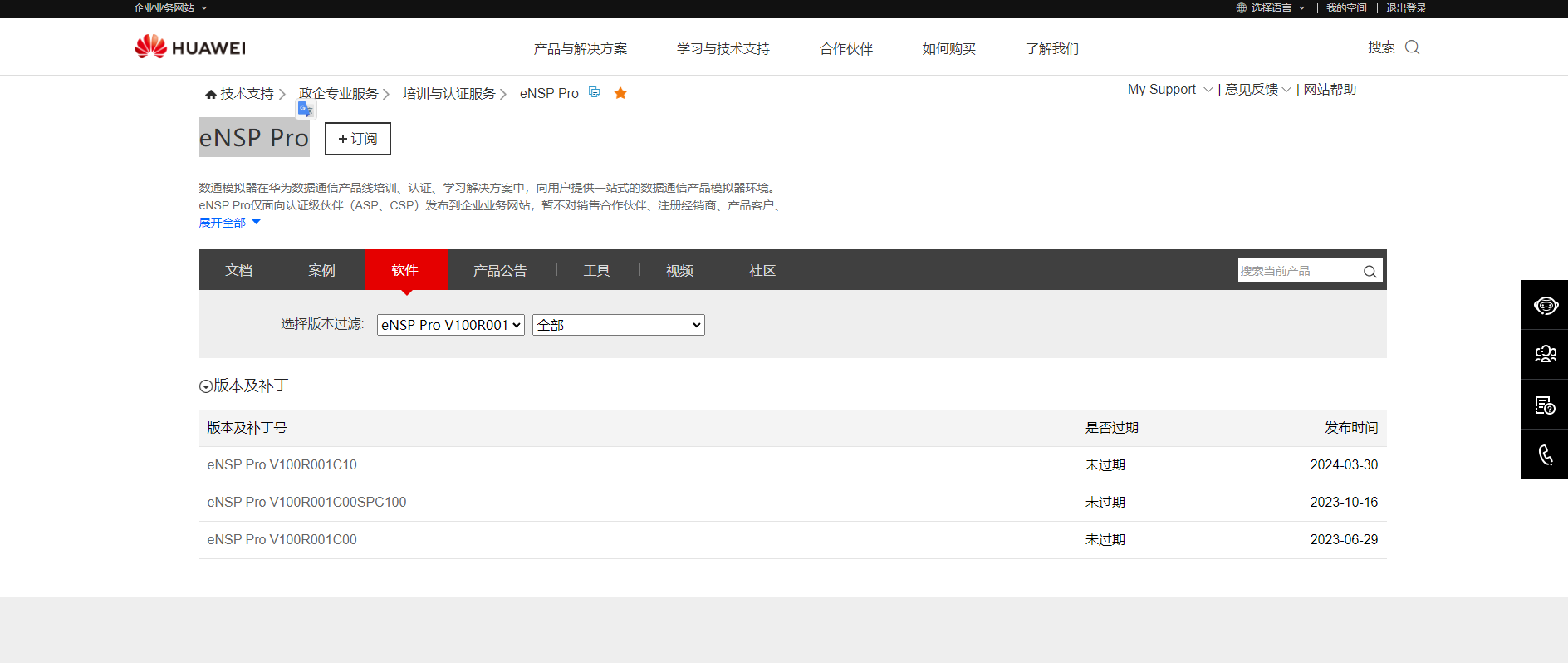

https://support.huawei.com/enterprise/zh/enterprise-professional-services/ensp-pro-pid-260215817/software
2.qemu-img软件获取

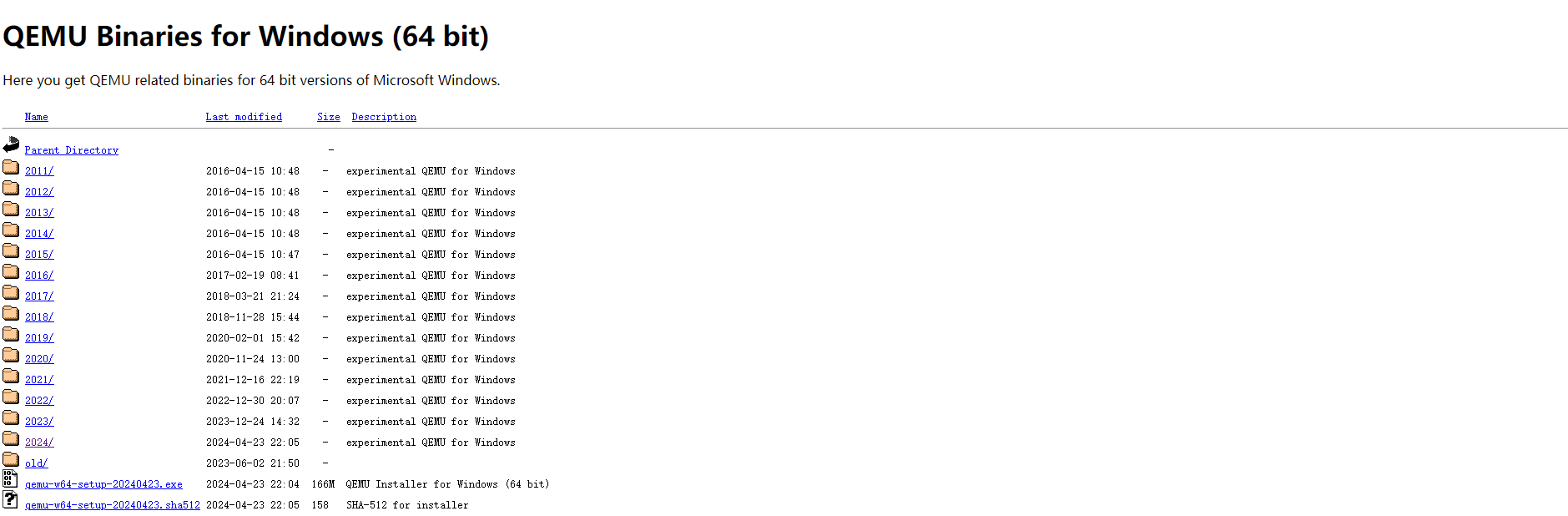

https://qemu.weilnetz.de/w64/
qcow2文件转为vmdk文件

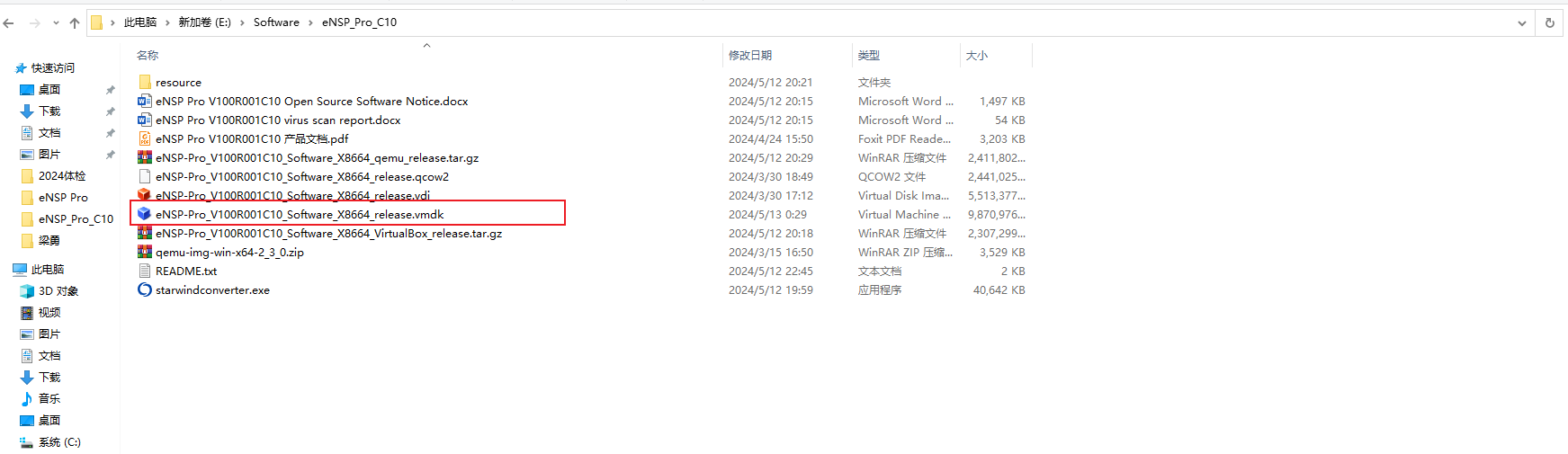

1.将下载的eNSP-Pro安装包存在E:\Software\eNSP_Pro_C10
目录下;

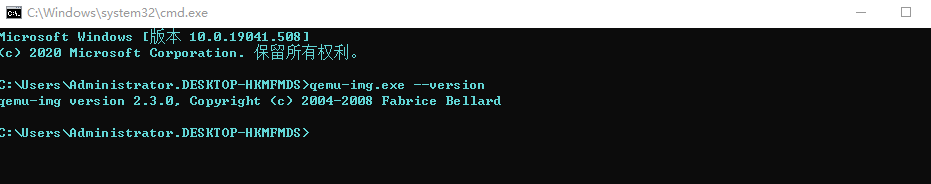

2.在CMD窗口下,输入qemu-img.exe --version
,产看qemu-img是否安装成功;
3.使用命令cd /d e:\Software\eNSP_Pro_C10
(或e:\Software\eNSP_Pro_C10
)切换到eNSP-Pro_V100R001C10_Software_X8664_release.qcow2
目录;
4.使用下面命令进将源文件
eNSP-Pro_V100R001C10_Software_X8664_release.qcow2
转换为目标文件eNSP-Pro_V100R001C10_Software_X8664_release.vmdk
,待转换完成后,目录下会多出一个eNSP-Pro_V100R001C10_Software_X8664_release.vmdk
文件;
qemu-img convert -f qcow2 -O vmdk eNSP-Pro_V100R001C10_Software_X8664_release.qcow2 eNSP-Pro_V100R001C10_Software_X8664_release.vmdk
VMware Workstation部署eNSP-Pro

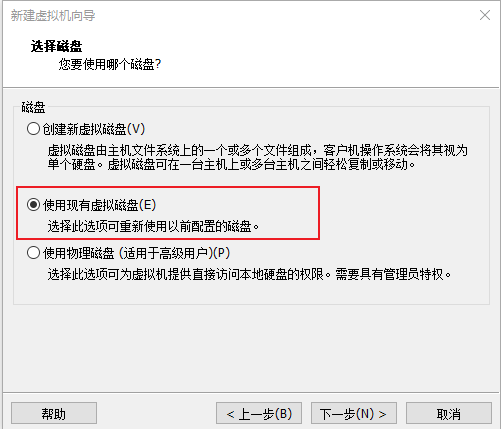

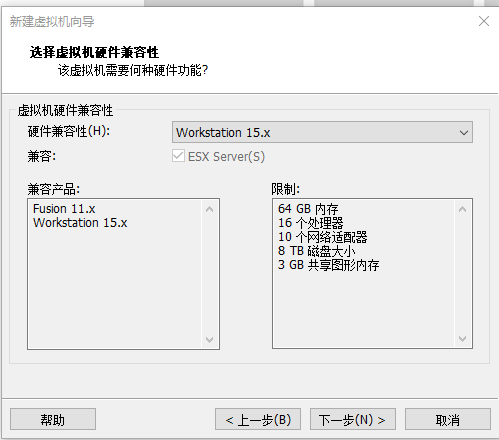

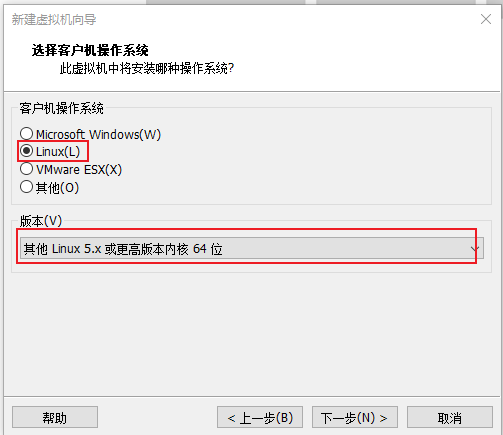

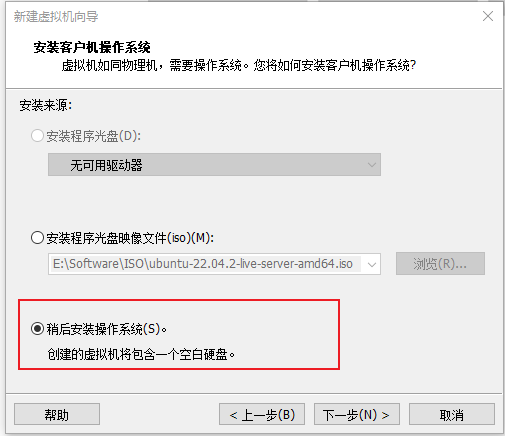

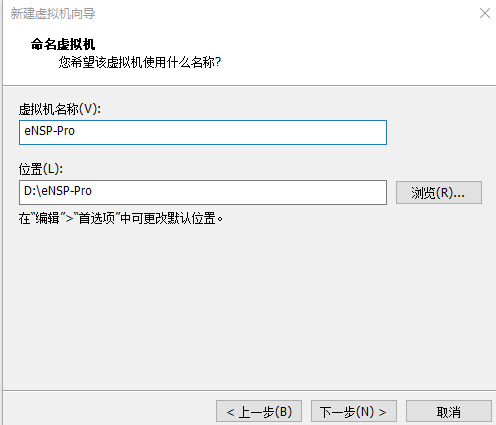

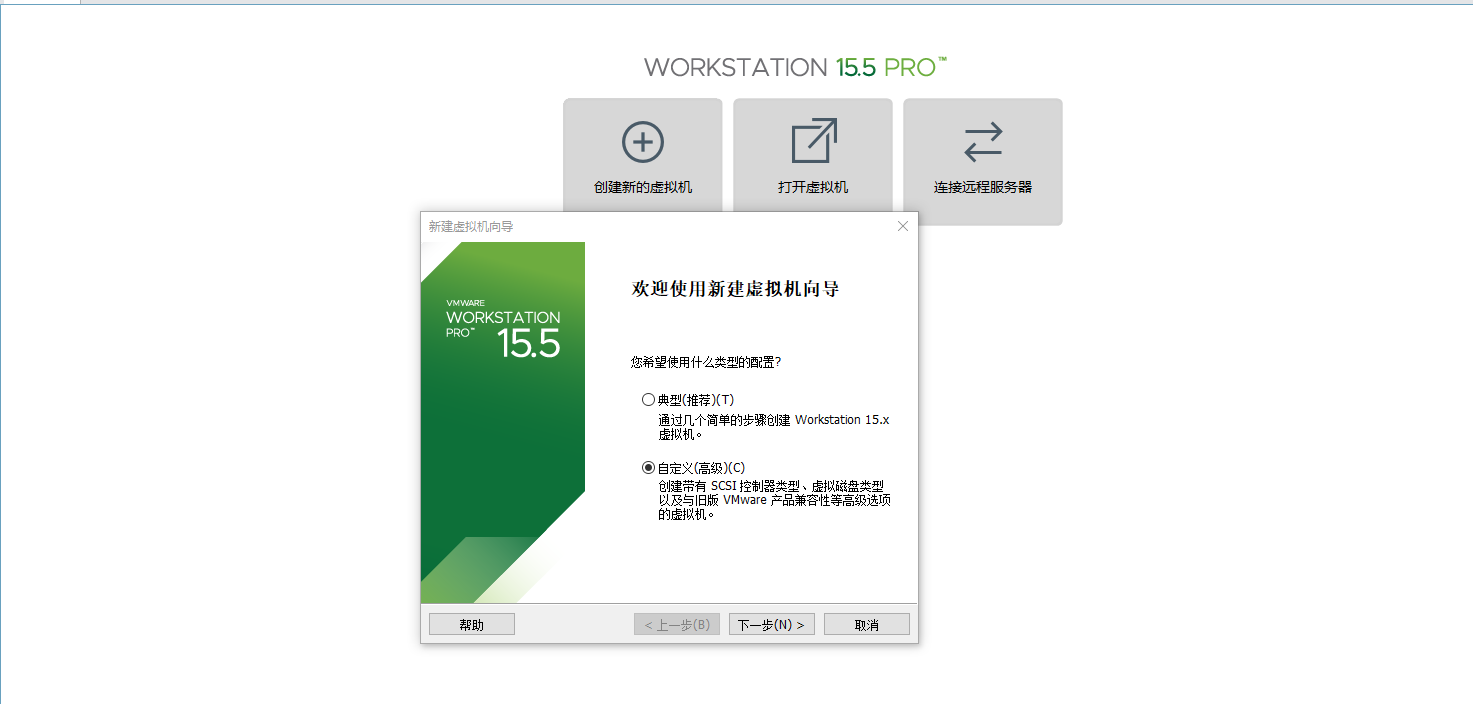

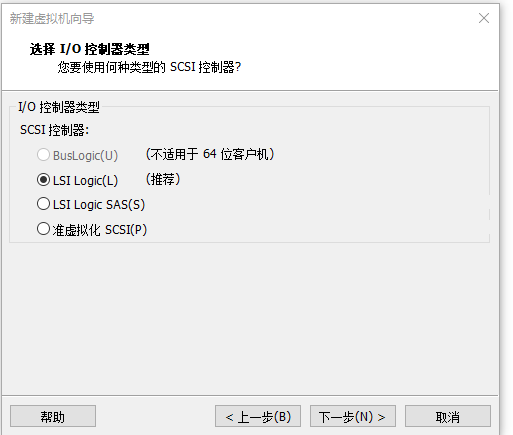

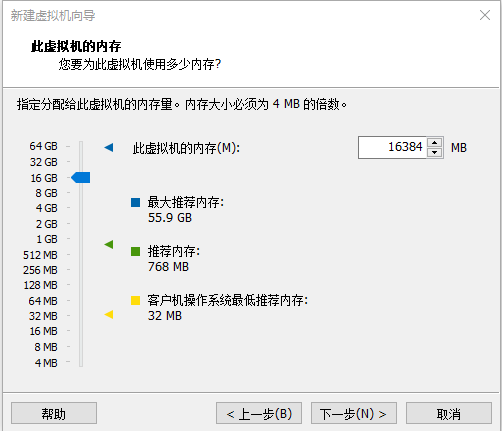

1.VMware Workstation新建虚拟机,根据以下步骤设置即可;

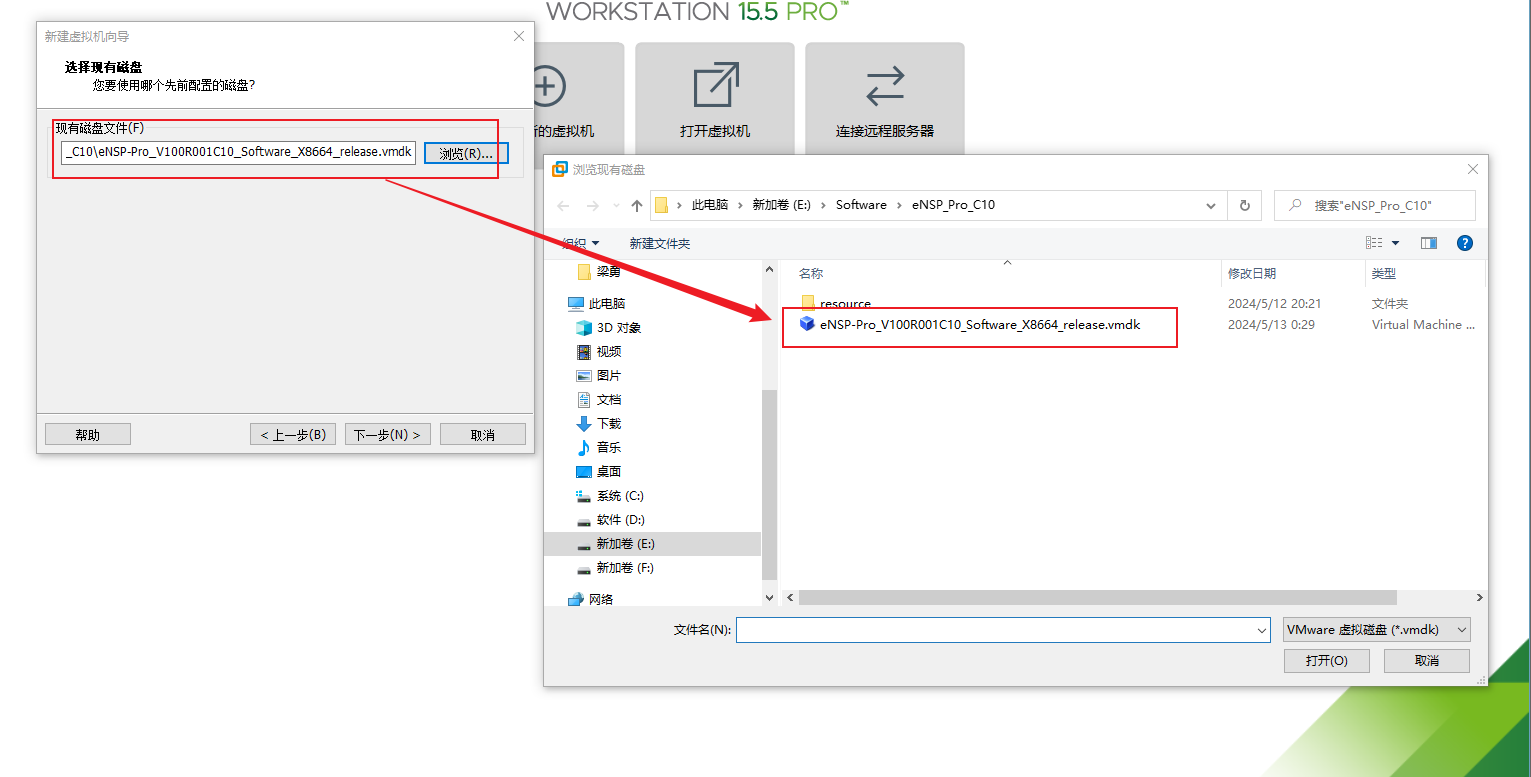

2.选择已转换好的eNSP-Pro_V100R001C10_Software_X8664_release.vmdk

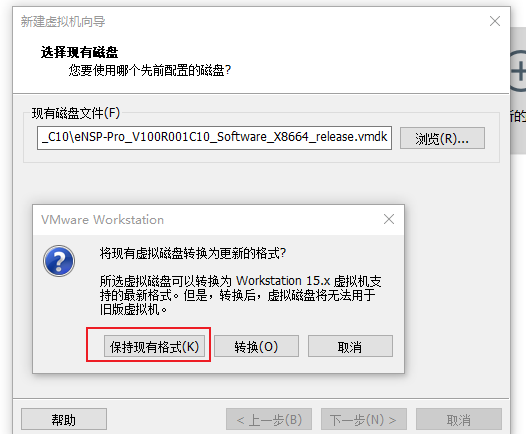

虚拟机文件,点击下一步,“保持现有格式”;

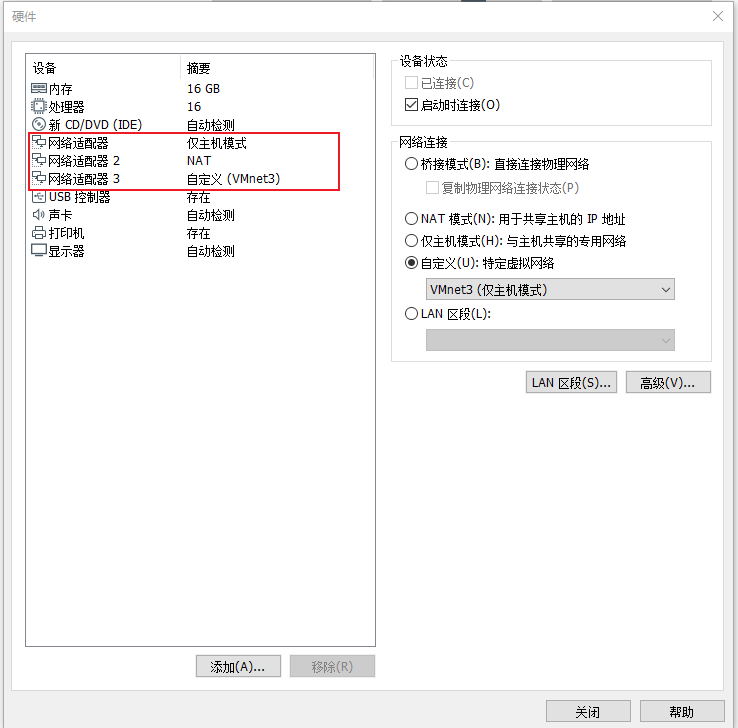

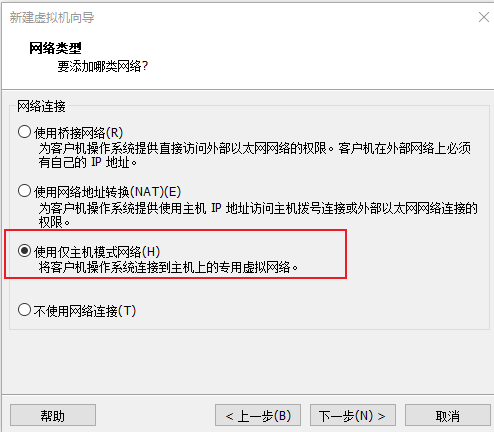

3.网卡1默认自带(主机模式),新添加网卡2(NAT模式)和 网卡3(选择自定义,桥接到VMnet3网卡);

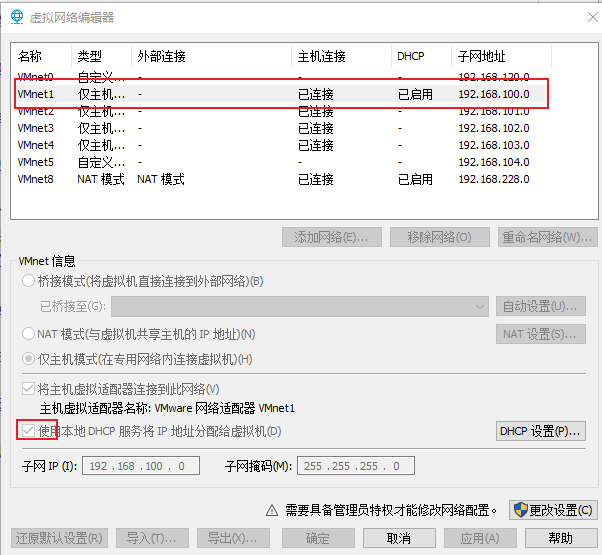

eNSP-Pro虚拟机网卡1(主机模式):是桥接到VMnet1的,通过DHCP可以获取到"192.168.100.X"的地址,该IP地址为前端WEB页面登录地址,我们可以通过该IP地址登录eNSP-Pro模拟器;

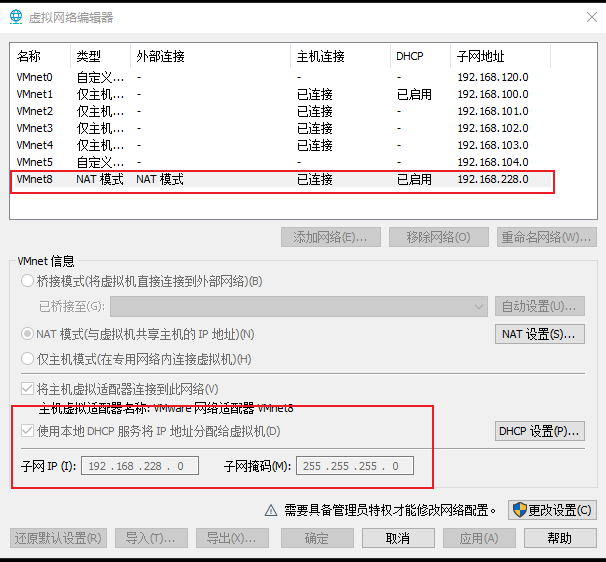

eNSP-Pro虚拟机网卡2(NAT模式):是桥接到VMnet8的,目的是为了和互联网互通,因为使用eNSP-Pro模拟器,需要华为账号登录认证成功后,才能正常使用;
eNSP-Pro虚拟机网卡3(选择自定义,桥接到VMnet3网卡):将虚拟机桥接到VMnet3网卡目的是实现物理机与eNSP-Pro虚拟机中的路由器、交换机、防火墙、AC等设备管理IP地址互通,以实现物理机通过telnet或SSH远程连接设备进行操作;

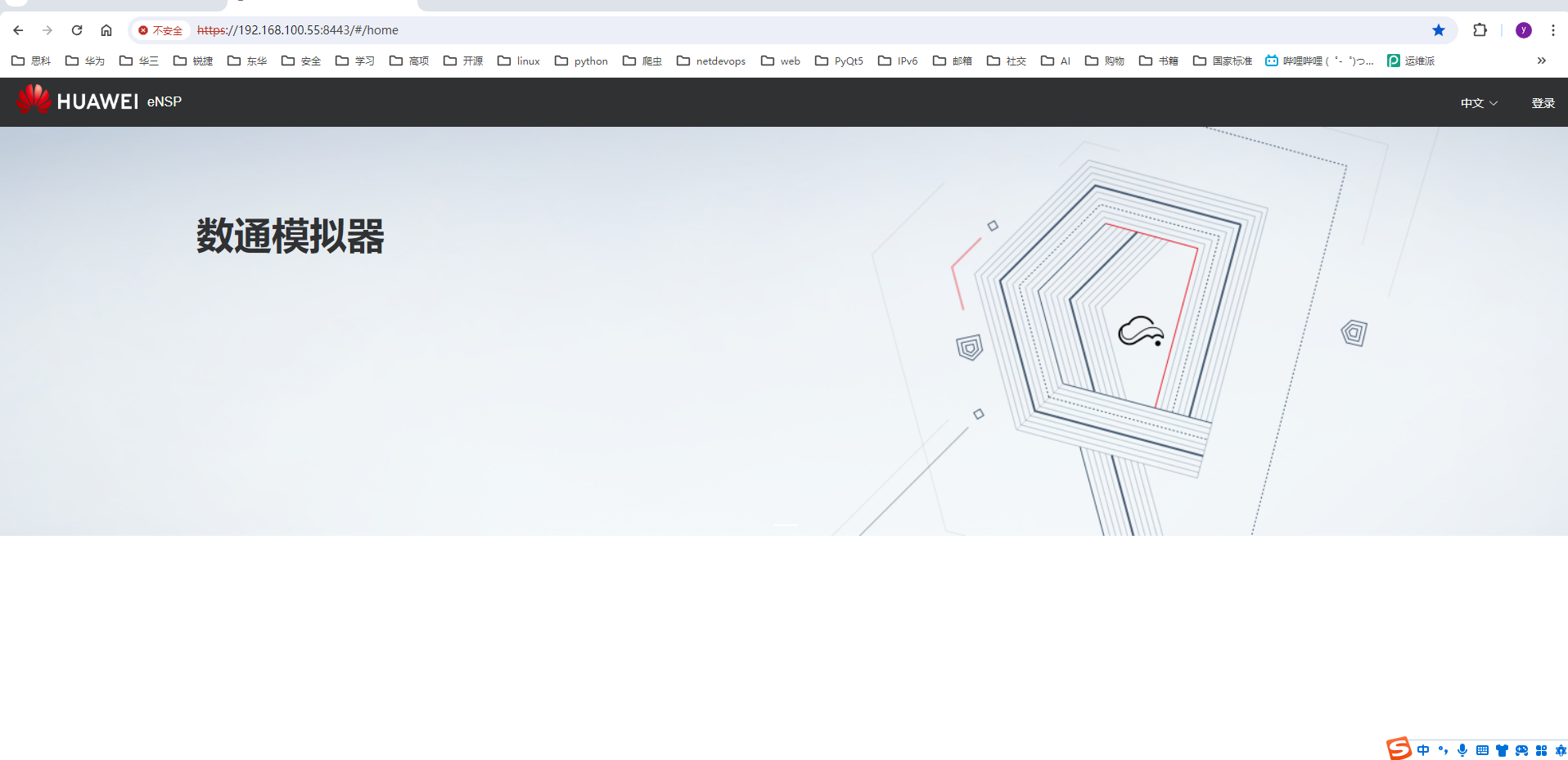

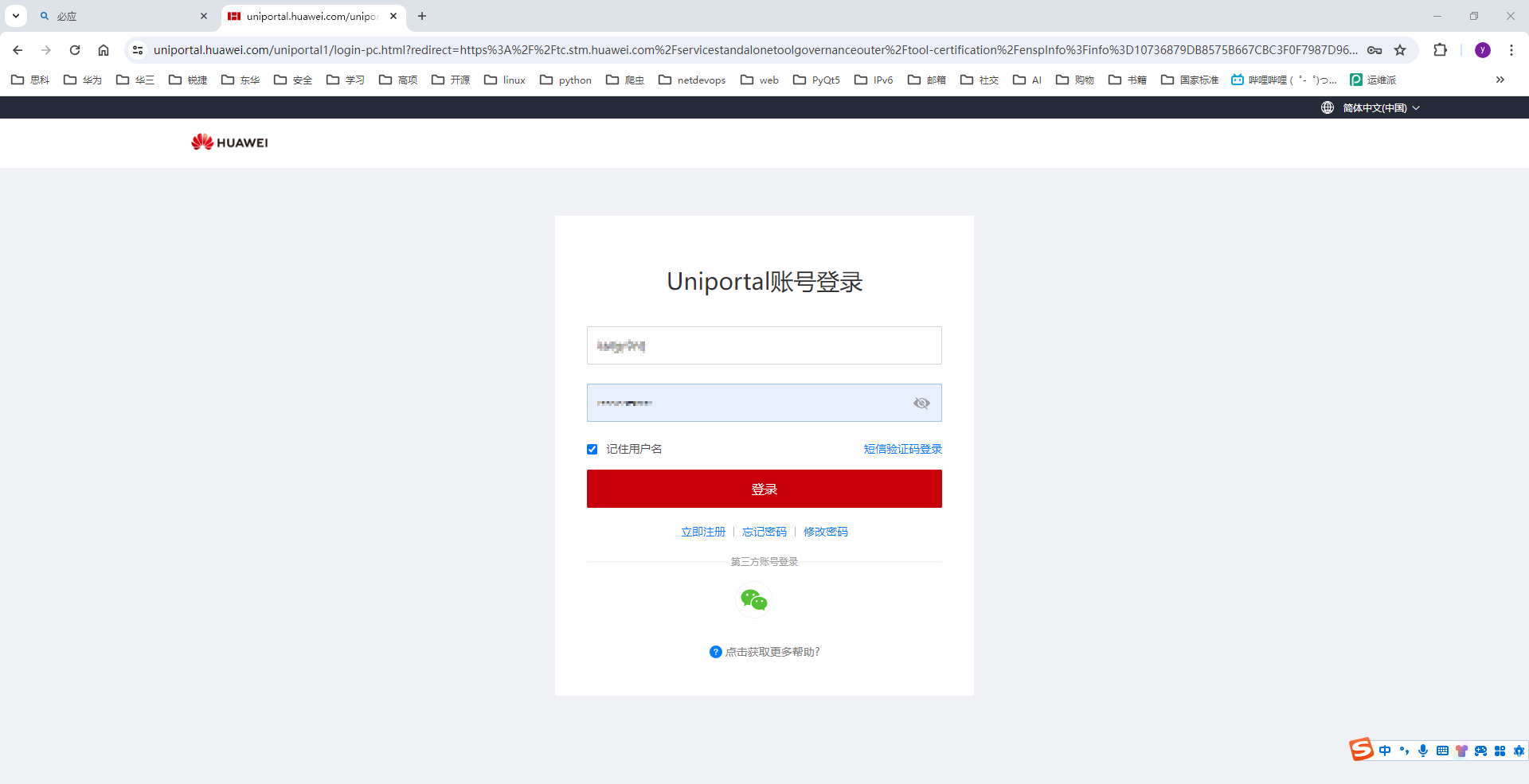

4.启动eNSP-Pro虚拟机,启动后主机页面会显示登录URL信息,可以通过该URL登录模拟器,使用个人华为账号登录;

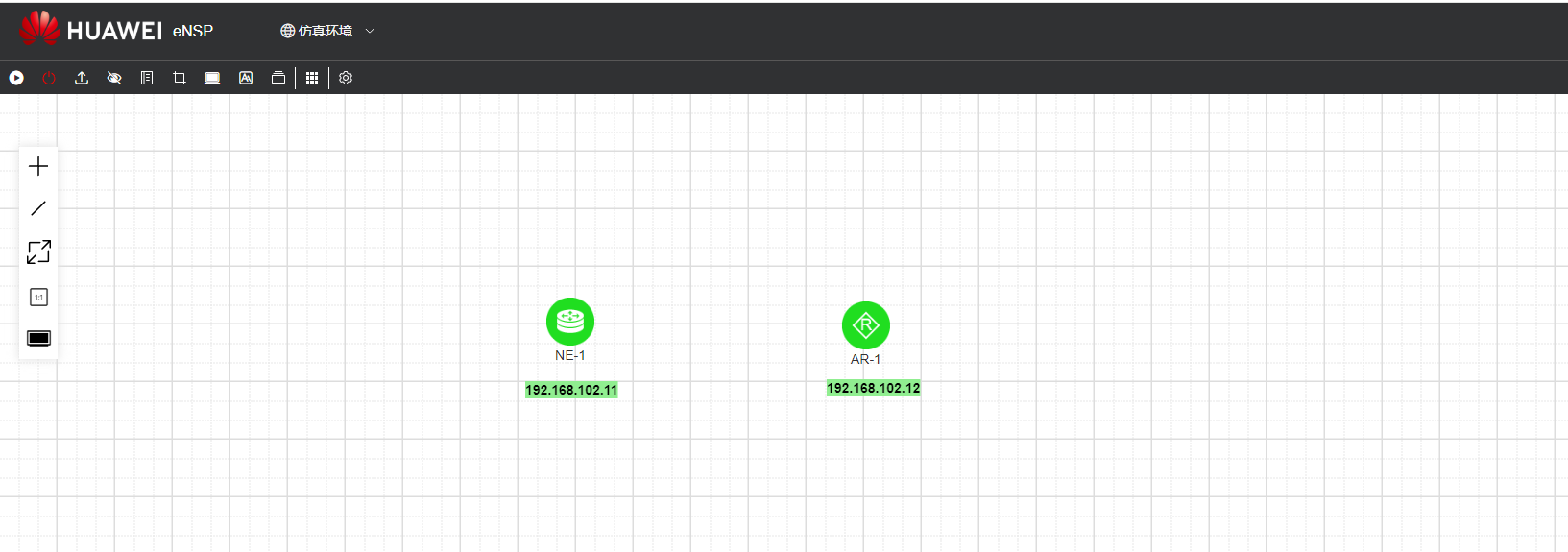

5.模拟器测试,选取NE和AR的两台路由作演示,配置开启telnet服务,测试能否通过物理机telnet远程登录到设备进行操作。telnet配置脚本如下;
NE40
#
interface GigabitEthernet0/0/0
undo shutdown
ip address 192.168.102.11 255.255.255.0 //配置管理IP
#
telnet server enable //使能telnet服务
telnet server-source -i GigabitEthernet0/0/0 //指定GE0/0/0接口为telnet源接入接口
#
aaa
local-user huawei password Admin@123
local-user huawei service-type telnet
local-user huawei level 3
#
user-interface vty 0 4
authentication-mode aaa
protocol inbound telnet
AR8140
#
interface MEth0/0/0
ip binding vpn-instance _management_vpn_
ip address 192.168.102.12 255.255.255.0 //配置管理IP
#
telnet server enable //使能telnet服务
telnet server-source -i MEth0/0/0 //指定MEth0/0/0接口为telnet源接入接口
#
aaa
local-user huawei password Admin@123
local-user huawei privilege level 3
local-user huawei service-type telnet
#
user-interface vty 0 4
authentication-mode aaa
protocol inbound telnet

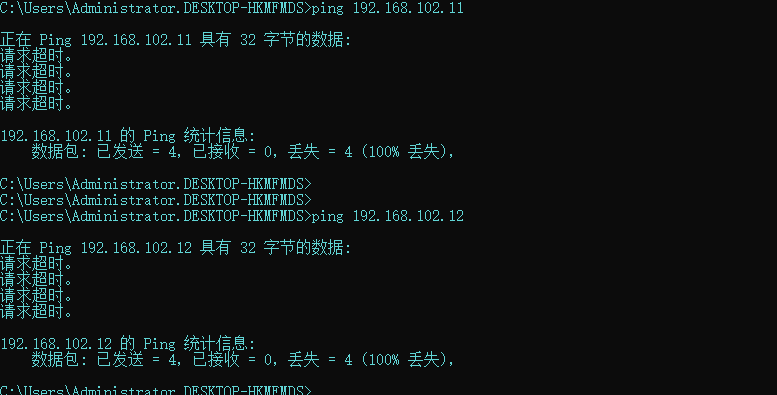

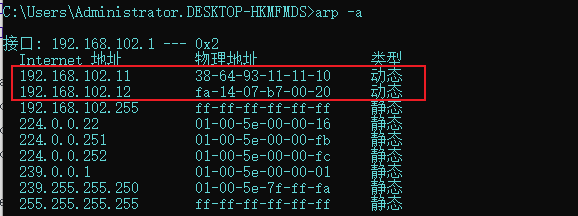

验证测试,物理机192.168.102.1是未能ping通 192.168.102.11、192.168.102.12,通过arp -a命令有信息,说明网络联通性没问题;

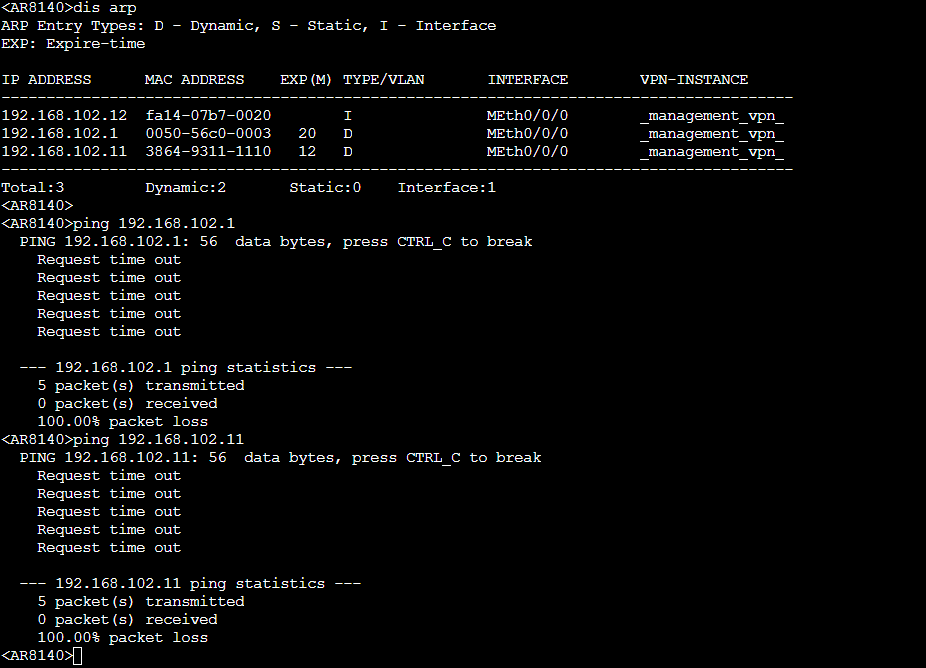

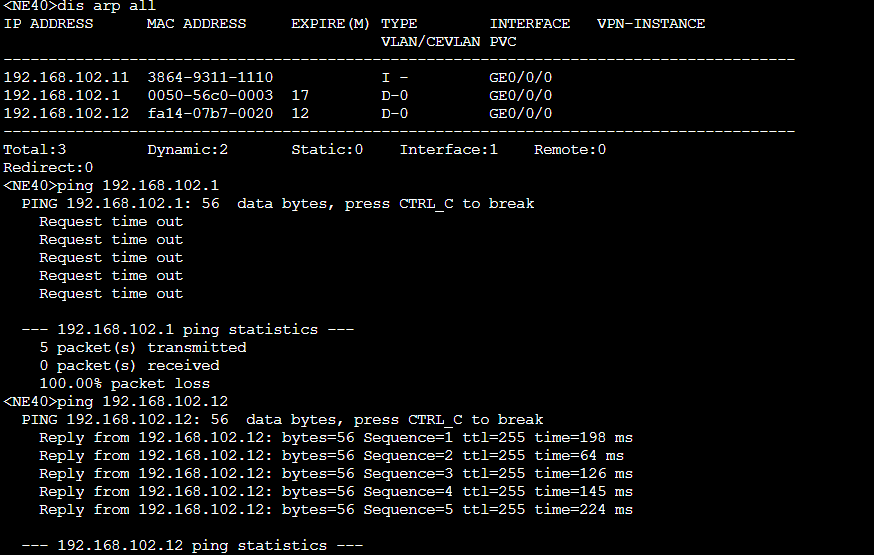

在NE40和AR8140路由器上验证,亦是如此,都未能ping通物理机192.168.102.1,但是有192.168.102.1信息,说明网络联通性没问题;

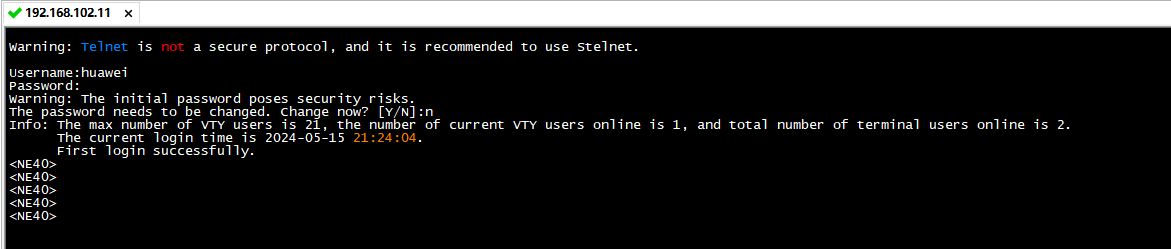

使用SecureCRT通过telnent 192.168.102.11和192.168.102.12,能成功登录到NE40(192.168.102.11);

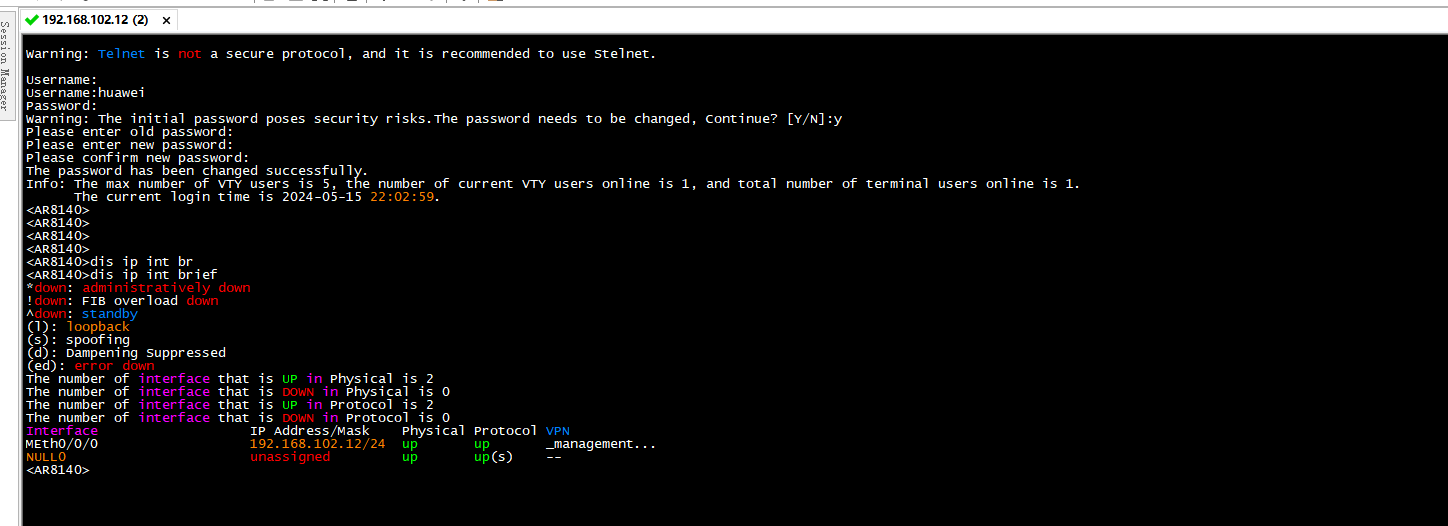

AR路由器(192.168.102.12)登录失败,是因为没安装功能软件"WEAKEA",在使能telnet 服务的时候有提示;
Error: This protocol is insecure. To use it, please execute the command "install feature-software WEAKEA".
意思就是:该协议不安全。要使用它,请执行命令“install feature-software WEAKEA”;
在>
视图下执行:install feature-software WEAKEA
安装成功后重新使能telnet服务telnet server enable
,能成功登录到AR8140(192.168.102.12)。
