隔离电源与非隔离电源的选择及优缺点分析

在日常生活中多数我们接触的电源大致可分为用于交流电路的电源变压器，或是由多个电子元件组成的开关电源及线性电源，它们都存在隔离和非隔离型这两种，以BuckBoost及其隔离的版本反激电路为例。
隔离电源：是指通过变电器将高电压降为低压，并整流器成直流电压，电源的输入回路和输出回路之间没有直接的电气连接，输入和输出之间是绝缘的高阻态，没有电流回路，因此不容易有触电事故风险，运用中较安全性，但设计方案比非隔离电源要复杂化。
非隔离电源：是指输入输出都有根据电子元器件直接联接，输入和输出之间是共地的，存在触电危险及共地杂波干扰的可能。

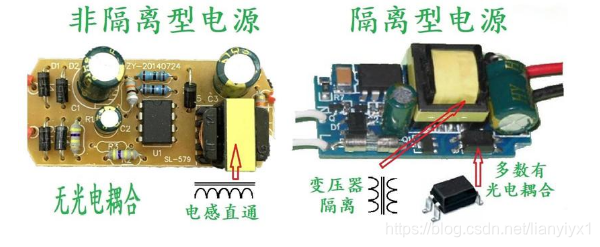

隔离电源和非隔离电源外表看是有没有变电器的差别，但可用万用表的电阻档来测量，如有条件打开电源的外壳，也可通过目测来判断。

因此，在设计产品时候要考虑到安全性，选择隔离电源或者非隔商电源时，需要清楚的了解到产品特性，可靠性等各个方面，从而选择合适的电源类型。
隔离电源与非隔离电源的优缺点分析
对于电路中常用的电源拓扑而言，非隔离电源主要有：Buck、Boost、Buck-Boost等；而隔离电源主要有各种带隔离变压器的反激、正激、半桥、LLC等拓扑。

通过上图我们可以直观的了解到，隔离电源与非隔离电源优缺点各有优势，各有不同，几乎是相反的，隔离模块具有可靠性高，但成本高，效率差等特点；非隔离模块具有结构很简单，成本低，效率高，安全性能差等特点。
