第1关：图的邻接矩阵存储及求邻接点操作
任务描述
本关任务：要求从文件输入顶点和边数据，包括顶点信息、边、权值等，编写程序实现以下功能。
1）构造无向网G的邻接矩阵和顶点集，即图的存储结构为邻接矩阵。
2）输出无向网G的各顶点和邻接矩阵。
3）输出无向网G中顶点H的所有邻接顶点。
相关知识
图是表达“多对多”的关系的一种数据结构，由非空的有限顶点集合和有限边集合组成。将图的类型定义为枚举类型，在枚举值表中罗列：
enum GraphKind{DG,DN,UDG,UDN}; // 有向图,有向网,无向图,无向网
顶点集合
每个顶点数据类型为VertexType，一个图的顶点集合用数组表示，数组下标表示顶点位置。数组内容包含顶点的信息，图的顶点集合的数据类型定义如下：
#define MAX_VERTEX_NUM 20 // 最大顶点个数
typedef char VertexType[16]; // 顶点类型
VertexType vexs[MAX_VERTEX_NUM]; // 顶点向量
将顶点数据类型定义为长度为16的字符数组类型，可以将表示的城市名称存储在计算机中。
边集合

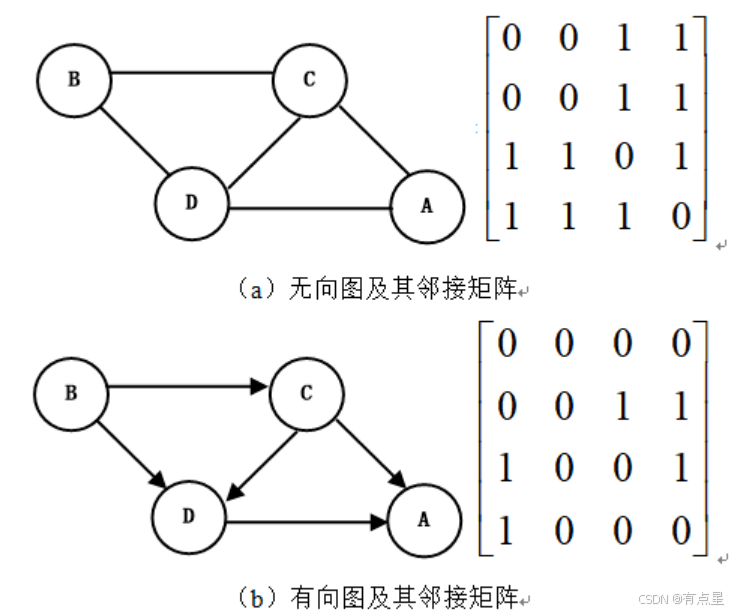

邻接矩阵是表示顶点之间相邻关系的矩阵。设G＝(V，E)是具有n顶点的图，则G的邻接矩阵是具有如下性质的n阶方阵：
用邻接矩阵来表示一个具有n个顶点的图时，用邻接矩阵中的n×n个元素存储顶点间相邻关系，对于无权图，当邻接矩阵中的元素仅表示相应的边是否存在时，VRType可定义为值为0和1的枚举类型，0表示两个顶点之间没有边，即没有关系。对于带权图，则为权值，如果两个顶点之间没有边，则用一个很大很大的数代替∞。将顶点关系类型VRType定义为整型：
typedef int VRType; // 顶点关系边的数据类型
顶点关系边的数据类型类型，对于无权图，用1或0表示相邻否；对于带权图，则为权值。
图的邻接矩阵表示法是图的一种顺序存储结构，优点是可以快速判断两个顶点之间是否存在边，可以快速添加边或者删除边，可以快速计算顶点度数、求邻接点的操作等；而其缺点是如果顶点之间的边比较少，会比较浪费空间。
邻接矩阵具有如下性质：
（1）图中各项点的序号确定后，图的邻接矩阵是唯一确定的；
（2）无向图和无向网的邻接矩阵是一个对称矩阵；
（3）无向图邻接矩阵中第i行(或第i列)的非0元素的个数即为第i个顶点的度；
（4）有向图邻接矩阵中第i行非0元素的个数为第i个顶点的出度，第i列非0元素的个数为第i个顶点的入度，第i个顶点的度为第i行与第j非0元素个数之和；
（5）无向图的边数等于邻接矩阵中非0元素个数之和的一半，有向图的弧数等于邻接矩阵中非0元素个数之和。
#include<stdio.h>
#include<stdlib.h>
#include<string.h>
#include<limits.h>
typedef int VRType; // 顶点关系类型
typedef char VertexType[20]; // 顶点类型
// 图的数组(邻接矩阵)存储表示
#define INFINITY INT_MAX // 用整型最大值代替∞
#define MAX_VERTEX_NUM 20 // 最大顶点个数
typedef enum{DG,DN,UDG,UDN}GraphKind; // {有向图,有向网,无向图,无向网}
typedef struct
{
VRType adj; // 顶点关系类型。对无权图，用1(是)或0(否)表示相邻否；对带权图，则为权值
}ArcCell,AdjMatrix[MAX_VERTEX_NUM][MAX_VERTEX_NUM]; // 二维数组
typedef struct // 图的数组(邻接矩阵)存储
{
VertexType vexs[MAX_VERTEX_NUM]; // 顶点向量
AdjMatrix arcs; // 邻接矩阵
int vexnum,arcnum; // 图的当前顶点数和弧数
GraphKind kind; // 图的种类标志
}MGraph;
void visit(VertexType i);
void CreateGraphF(MGraph &G);// 采用数组(邻接矩阵)表示法，由文件构造无向网G
void Display(MGraph G); // 输出邻接矩阵存储表示的图G
int LocateVex(MGraph G,VertexType u);//若G中存在顶点u，则返回该顶点在图中位置；否则返回-1
VertexType* GetVex(MGraph G,int v); // v是G中某个顶点的序号，返回v的值
int FirstAdjVex(MGraph G,VertexType v);//v是图G中某个顶点，返回v的第一个邻接顶点的序号。若顶点在G中没有邻接顶点，则返回-1
int NextAdjVex(MGraph G,VertexType v,VertexType w);//v是G中某个顶点，w是v的邻接顶点，返回v的(相对于w的)下一个邻接顶点的序号，若w是v的最后一个邻接顶点，则返回-1
void DestroyGraph(MGraph &G); // 销毁图G
int main()
{
MGraph g;
VertexType v1,v2;
CreateGraphF(g); // 利用数据文件创建邻接矩阵表示的图
Display(g); // 输出图
int i,j,k,n;
//printf("请输入顶点的值: ");
scanf("%s",v1);
//printf("输出图G中顶点%s的所有邻接顶点: ",v1);
k=FirstAdjVex(g,v1);
while(k!=-1)
{
strcpy(v2, g.vexs[k] );
visit(v2);
k=NextAdjVex(g,v1,v2);
}
printf("\n");
return 0;
}
void visit(VertexType i)
{
printf("%s ",i);
}
void CreateGraphF(MGraph &G)
{
// 采用数组(邻接矩阵)表示法，由文件构造无向网G
/********** Begin **********/
int i,j,k,w;
char filename[13];
VertexType va,vb;
FILE * graphlist;
scanf("%d",&G.kind);
scanf("%s",filename);
graphlist=fopen(filename,"r");
fscanf(graphlist,"%d",&G.vexnum);
fscanf(graphlist,"%d",&G.arcnum);
for(i=0;i<G.vexnum;i++)
fscanf(graphlist,"%s",G.vexs[i]);
for(i=0;i<G.vexnum;++i)
for(j=0;j<G.vexnum;++j){
if(G.kind%2)
G.arcs[i][j].adj=INFINITY;
else
G.arcs[i][j].adj=0;
}
for(k=0;k<G.arcnum;++k){
if(G.kind%2)
fscanf(graphlist,"%s%s%d",va,vb,&w);
else
fscanf(graphlist,"%s%s",va,vb);
i=LocateVex(G,va);
j=LocateVex(G,vb);
if(G.kind==0)
G.arcs[i][j].adj=1;
else if(G.kind==1)
G.arcs[i][j].adj=w;
else if(G.kind==2)
G.arcs[i][j].adj=G.arcs[j][i].adj=1;
else
G.arcs[i][j].adj=G.arcs[j][i].adj=w;
}
fclose(graphlist);
/********** End **********/
}
void Display(MGraph G)
{
// 输出邻接矩阵存储表示的图G
/********** Begin **********/
int i,j;
switch(G.kind){
case DG:printf("有向图\n");break;
case DN:printf("有向网\n");break;
case UDG:printf("无向图\n");break;
case UDN:printf("无向网\n");
}
printf("%d个顶点%d条边。顶点依次是: ",G.vexnum,G.arcnum);
for(i=0;i<G.vexnum;++i)
printf("%s ",G.vexs[i]);
printf("\n图的邻接矩阵:\n");
for(i=0;i<G.vexnum;i++){
for(j=0;j<G.vexnum;j++)
if(G.kind%2){
if(G.arcs[i][j].adj==INFINITY)
printf("%s\t","∞");
else
printf("%d\t",G.arcs[i][j].adj);
}else
printf("%d\t",G.arcs[i][j].adj);
printf("\n");
}
/********** End **********/
}
int LocateVex(MGraph G,VertexType u)
{
//初始条件：图G存在，u和G中顶点有相同特征
// 操作结果：若G中存在顶点u，则返回该顶点在图中位置；否则返回-1
/********** Begin **********/
int i;
for(i=0;i<G.vexnum;++i)
if(strcmp(u,G.vexs[i])==0) return i;
return -1;
/********** Begin **********/
}
VertexType* GetVex(MGraph G,int v)
{
// 初始条件：图G存在，v是G中某个顶点的序号。操作结果：返回v的值
/********** Begin **********/
if(v>=G.vexnum || v<0)
exit(0);
return &(G.vexs[v]);
/********** End **********/
}
int FirstAdjVex(MGraph G,VertexType v)
{
// 初始条件：图G存在，v是G中某个顶点
// 操作结果：返回v的第一个邻接顶点的序号。若顶点在G中没有邻接顶点，则返回-1
/********** Begin **********/
int i,j,k;
if(G.kind%2)
j=INFINITY;
else
j=0;
k=LocateVex(G,v);
for(i=0;i<G.vexnum;i++)
if(G.arcs[k][i].adj!=j)
return i;
return -1;
/********** End **********/
}
int NextAdjVex(MGraph G,VertexType v,VertexType w)
{
// 初始条件：图G存在，v是G中某个顶点，w是v的邻接顶点
// 操作结果：返回v的(相对于w的)下一个邻接顶点的序号，若w是v的最后一个邻接顶点，则返回-1
/********** Begin **********/
int i,j,k1,k2;
if(G.kind%2)
j=INFINITY;
else
j=0;
k1=LocateVex(G,v);
k2=LocateVex(G,w);
for(i=k2+1;i<G.vexnum;i++)
if(G.arcs[k1][i].adj!=j)
return i;
return -1;
/********** End **********/
}
void DestroyGraph(MGraph &G)
{ // 初始条件：图G存在。操作结果：销毁图G
/********** Begin **********/
int i,j,k=0;
if(G.kind%2)
k=INFINITY;
G.vexnum=0;
G.arcnum=0;
/********** End **********/
}
第2关：图的深度优先遍历
任务描述
本关任务：以邻接矩阵存储图，要求编写程序实现图的深度优先遍历。
相关知识
图的深度优先遍历类似于树的先序遍历, 是树的先序遍历的推广，其基本思想如下：
从某个顶点v出发，访问此顶点。
访问一个与v邻接的顶点u之后，再从u出发，访问与u邻接且未被访问的顶点w，依此类推。
当到达一个所有邻接顶点都被访问的顶点时，则又从最后被访问过的顶点开始，依次退回到最近被访问的尚有邻接顶点的末被访问过的顶点，从该顶点出发，重复步骤 2 和 3 ，直到所有被访问过的顶点的邻接顶点都被访问过为止。
在程序里完成遍历需要在函数体外定义全局访问标志数组，记录顶点是否被访问过，初始时，所有元素均为0，表示所有顶点未被访问过：
int visited[MAX_VERTEX_NUM] = {0};
#include<stdio.h>
#include<stdlib.h>
#include<string.h>
#include<limits.h>
#include"MGraph.h"
void DFS(MGraph G,int v);// 从第v个顶点出发递归地深度优先遍历图G
void DFSTraverse(MGraph G);// 图G存在，从第1个顶点起，深度优先遍历图G，并对每个顶点调用函数visit一次且仅一次
int visited[MAX_VERTEX_NUM]; // 访问标志数组(全局量)
int main()
{
MGraph g;
VertexType v1,v2;
CreateGraphF(g); /* 利用数据文件创建无向图*/
Display(g); /* 输出无向图*/
printf("深度优先遍历序列：\n");
DFSTraverse(g);
return 0;
}
void DFS(MGraph G,int v)
{
// 从第v个顶点出发递归地深度优先遍历图G
/********** Begin **********/
int w;
visited[v]=1;
visit(G.vexs[v]);
for(w=FirstAdjVex(G,G.vexs[v]);w>=0;w=NextAdjVex(G,G.vexs[v],G.vexs[w]))
if(!visited[w])
DFS(G,w);
/********** End **********/
}
void DFSTraverse(MGraph G)
{ //图G存在，从第1个顶点起，深度优先遍历图G，并对每个顶点调用函数visit一次且仅一次
/********** Begin **********/
int v;
for(v=0;v<G.vexnum;v++)
visited[v]=0;
for(v=0;v<G.vexnum;v++)
if(!visited[v])
DFS(G,v);
printf("\n");
/********** End **********/
}
第3关：图的广度优先遍历
任务描述
本关任务：以邻接矩阵存储图，要求编写程序实现图的广度优先遍历。
相关知识
广度优先遍历类似于树的按层次遍历的过程。
假设从图中某顶点v出发，在访问了v之后依次访问v的各个未曾访问过和邻接点，然后分别从这些邻接点出发依次访问它们的邻接点，并使“先被访问的顶点的邻接点”先于“后被访问的顶点的邻接点”被访问，直至图中所有已被访问的顶点的邻接点都被访问到。
若此时图中尚有顶点未被访问，则另选图中一个未曾被访问的顶点作起始点，重复上述过程，直至图中所有顶点都被访问到为止。
换句话说，广度优先遍历图的过程中以v为起始点，由近至远，依次访问和v有路径相通且路径长度为1,2,…的顶点。

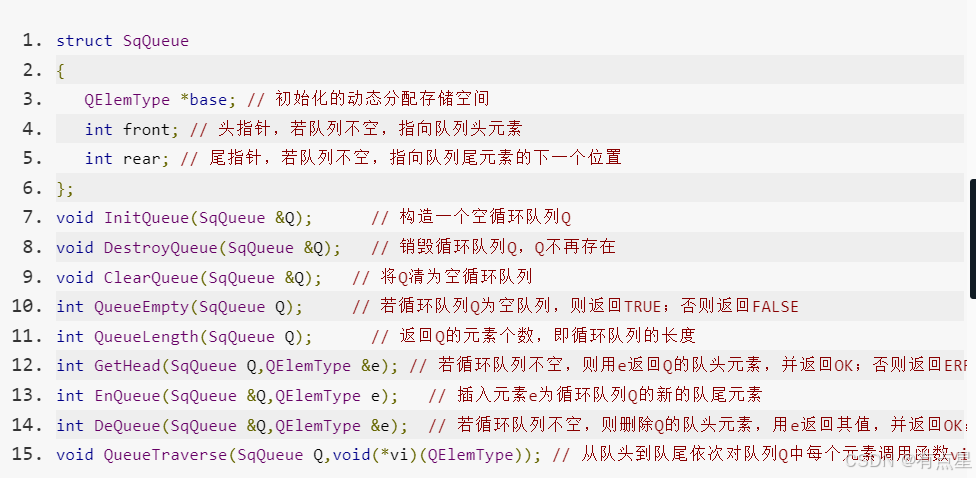

本关卡提供顺序队列sqqueue的相关操作和功能，顺序队列数据类型定义及相关操作函数接口定义如下，在进行图的广度优先遍历的过程中，可以根据需要调用以下操作：
#include<stdio.h>
#include<stdlib.h>
#include<string.h>
#include<limits.h>
#include"MGraph.h"
#include"sqqueue.h"
void BFSTraverse(MGraph G);// 图G存在，从第1个顶点起，按广度优先非递归遍历图G,并对每个顶点调用函数visit一次且仅一次
int visited[MAX_VERTEX_NUM]; // 访问标志数组(全局量)
int main()
{
MGraph g;
VertexType v1,v2;
CreateGraphF(g); // 利用数据文件创建图
Display(g); // 输出图
printf("广度优先遍历序列：\n");
BFSTraverse(g);
return 0;
}
void BFSTraverse(MGraph G)
{ // 图G存在，从第1个顶点起，按广度优先非递归遍历图G,并对每个顶点调用函数visit一次且仅一次
/********** Begin **********/
int v,u,w;
SqQueue Q;
for(v=0;v<G.vexnum;v++)
visited[v]=0;
InitQueue(Q);
for(v=0;v<G.vexnum;v++)
if(!visited[v]){
visited[v]=1;
visit(G.vexs[v]);
EnQueue(Q,v);
while(!QueueEmpty(Q)){
DeQueue(Q,u);
for(w=FirstAdjVex(G,G.vexs[u]);w>=0;w=NextAdjVex(G,G.vexs[u],G.vexs[w]))
if(!visited[w]){
visited[w]=1;
visit(G.vexs[w]);
EnQueue(Q,w);
}
}
}
printf("\n");
/********** End **********/
}
