本文重点讲解集线器、交换机、路由器的基本定义以及它们之间的关键区别，并结合个人理解，摒弃大量的专业词汇，从另一个角度来谈谈这三者存在的必要性。

假设我们现在有一台电脑A，我们需要和另一台电脑B进行通信，那么此时只需要一根网线即可完成两台电脑间的通信。后来，我们又多了一台电脑C，如果需要实现电脑A、B、C之间的通信，只需要在每台电脑上连接两条网线即可，此时电脑A、B、C便构成了一组包含三个设备的小网络。随着越来越多的设备加入到这个小网络中，若还想实现设备两两之间持续通信，就需要在每个设备上开多个网口，这显然是不现实的，因为每台设备网口资源有限。于是，接下来我们就要介绍第一种设备来解决上面的这个问题，即：集线器。

1. 集线器

集线器是这个网络中的中间设备，我们将每台电脑的网线都插到这个设备上，由这个设备做转发，就可以实现同一网络内多台设备彼此之间的通信了，本质上和原来一样，只不过网口的数量和网线的数量减少了，不再那么混乱。此时，每台设备只需要一根网线连接到集线器即可，数据包到达集线器后，集线器并不会直接将此数据包转发给目标设备，而是会将这个数据包转发给其余全部设备（广播），然后由这些设备自行去判断数据包是否是发给他们的（通过MAC地址），这一步非常无脑，但解决了问题，因此集线器被定义在了物理层。

2. 交换机

集线器这种广播行为，既不安全，也浪费网络资源，所以我们想在集线器基础上做一步改进，把收到的数据包直接转发给目标MAC地址指向的那台设备即可。换句话说，之前集线器只有广播的功能，现在我们在这个基础上，对集线器功能加以改进，让集线器知道收到的数据包该直接发给谁，变成一台“智能集线器”，我们将这个“智能集线器”称之为交换机，他被定义在了数据链路层。

交换机本质上是在内部维护了一张MAC地址表，表中记录了每一个MAC地址连接在交换机的哪个端口上，比如我们想使用电脑A通过交换机向电脑B发送数据包，数据包到达交换机后，交换机通过MAC地址表发现数据包中所含的MAC地址连接的端口号是1号，因此交换机就会把这份数据包直接通过端口1发给电脑B，而不是像集线器那样做广播。

我们将通过这种传输方式组成的网络称之为Ethernet以太网。

那么肯定有人想要问了。交换机是怎么知道电脑B连在了交换机的端口1上呢？换句话说，刚开始交换机的MAC地址表是空的，是怎么逐步建立的呢？我们假设一开始MAC地址表为空，电脑A给电脑B发送了一个含有源MAC和目标MAC的数据包，假设这个包从交换机的端口4进入了交换机，所以此时交换机就可以在 MAC地址表记录第一条数据：

MAC：aa-aa-aa-aa-aa-aa-aa

端口：4

交换机看目标MAC地址（bb-bb-bb-bb-bb-bb）在地址表中并没有映射关系，于是将此包发给了所有端口（这一步做法与集线器的广播一样），即发给了连接在交换机上的所有设备。之后，只有机器B收到了确实是发给自己的包，于是做出了响应，响应数据从端口1进入交换机，于是交换机此时在地址表中更新了第二条数据：

MAC：bb-bb-bb-bb-bb-bb
端口：1

由此，交换机内部便构建了两条地址表，即电脑A、B的MAC地址与交换机端口的映射关系。经过该网络中的机器不断地通信，交换机最终将MAC地址表建立完毕，但随着机器数量越多，交换机的端口也不够了，所以我们想了一个办法：只要将多个交换机连接起来（交换机与交换机之间存在一些通信连接），这个问题就轻而易举的解决了。

3. 路由器

假设我们有两台交换机，分别是交换机A和交换机B，交换机A连接了5台电脑，交换机B也连接了5台电脑，如果交换机A所连接的电脑1想和交换机B所连接的电脑7通信，那么数据包在到达交换机A后，还需要再将数据包发给交换机B，通过交换机B来发给电脑7。显然，这样虽然能解决一台交换机端口不够用的问题，但同时也引入了新的问题，即：交换机A也要保存交换机B所连设备的MAC地址表，这样交换机A才知道进来的数据包的目的设备是连接在自己身上的，还是在其他交换机上的，因此，交换机简单的互联会导致每台交换机都要维护一张巨大的MAC地址表。

因此，我们在想，能不能让很多台交换机都连接在一个设备上，这个设备就像电脑一样拥有自己独立的MAC地址，并且还能帮其他交换机做一次数据包的转发呢？这台设备就叫做路由器！

我们还以刚才那个例子来说明，唯一区别是，我们将交换机A和交换机B没有直接相连，而是将他们两个分别连接到了路由器上。当电脑1将数据包发送给了交换机A，交换机A会发现这个数据包的目的MAC地址并不在自己的MAC地址表上，所以A应该将数据包发给路由器，对吧？但是交换机A怎么判断什么样的数据包该发给路由器，什么样的数据包该通过自己直接发给目的设备呢？

我们很自然的会想到，如果数据包中的目的设备不连接在交换机A上，我们就直接将这个数据包丢给路由器不就好了？但是该怎么判断目的设备是否在交换机A上呢？由此，我们引入了IP地址这一概念，IP地址位于网络层，我们将一台交换机下的所有设备都通过软件配置成相同的IP地址前缀，从而由这些设备构成一个小的网络，称之为子网，当交换机A收到了不同IP地址前缀的数据包时，便可直接将此数据包丢给路由器去处理。至于交换机怎么判断发来的数据包的目的IP地址是否为自己的子网内，很简单，只需要将源IP和目的IP分别于子网掩码进行与运算即可，结果相等则说明双方都在一个子网，否则就在不同子网。比如我们配置子网掩码为：255.255.255.0，有如下运算：

A电脑：192.168.0.1 & 255.255.255.0 = 192.168.0.0
B电脑：192.168.0.2 & 255.255.255.0 = 192.168.0.0
C电脑：192.168.1.1 & 255.255.255.0 = 192.168.1.0
D电脑：192.168.1.2 & 255.255.255.0 = 192.168.1.0

那么A与B在同一个子网，C与D在同一个子网，但是A与C就不在同一个子网，与D也不在同一个子网，以此类推。

所以如果A给C发消息，A和C的IP地址分别和A机器配置的子网掩码做与运算，发现不相等，则A认为C和自己不在同一个子网，于是A把包直接发给路由器（或是网关），之后路由器怎么转发，A并不关心。

补充一下，我们不用MAC地址而引入了新的IP地址这一概念原因是：MAC地址是设备的物理属性，是不可变的，而IP地址是软件定义的，是可变的，我们可以改变各设备的IP地址，从而实现同一交换机下的所有设备的IP地址是具有相同前缀的，我们将这一组具有相同IP前缀的设备所构成的小网络称之为子网，也可以认为一台交换机所对应的小网络就是一个子网。

最后，路由器会查询自己内部存储的路由表（该表由路由算法计算得到，这里不展开讨论），并根据IP地址前缀，将数据包发给对应子网的交换机，后续就和第二小节中交换机内容一样了。

4. 梳理总结（重点！）

我们只是为了讲明白集线器、交换机、路由器三者的区别，实际上具体还有很多细节没有深挖，比如路由器构造路由表的路由算法、由IP地址获得MAC地址的ARP地址解析协议等等，但这并不影响我们理解这三者的功能。最后，我们分别从设备、交换机、路由器三者视角总结一下：
（1）假设我们是台设备，我们想在计算机网络中与另一台设备通信，首先我们要知道自己的IP以及对方的IP（不需要知道MAC地址！），并通过子网掩码判断我们是否在同一个子网内（同一台交换机连接），如果在同一子网内，我们就通过ARP协议获取对方MAC地址直接扔出去，如果不在同一子网内，我们就通过ARP获取默认网关（可以认为就是路由器，但实际上网关比路由器的概念更广，交换机、PC也可以做网关，只不过现代路由器通常集成了网关的功能）的MAC地址直接扔给网关（路由器）即可。
（2）假设我们是交换机，我们收到的数据包必须有目标MAC地址（可以通过ARP解析IP来获取），然后通过MAC地址表查映射关系，查到了就按照映射关系从我的指定端口发出去，查不到就所有端口都发出去（广播，以构建MAC地址表）。
（3）假设我们是台路由器（网关），我们收到的数据包必须有目标IP地址，然后通过路由表查映射关系，查到了就按照映射关系从我的指定端口发出去，即发给另一个子网，查不到则返回一个路由不可达的数据包。总结一下就是三张表：
（1）交换机中有MAC地址表用于映射MAC地址和它的端口；
（2）路由器中有路由表用于映射IP地址(段)和它的端口；
（3）电脑和路由器中都有ARP缓存表用于缓存IP和MAC地址的映射关系。
其中，MAC地址表是通过以太网内各节点之间不断通过交换机通信，不断完善起来的；路由表是各种路由算法和人工配置逐步完善起来的；ARP缓存表是不断通过ARP协议的广播请求逐步完善起来的。

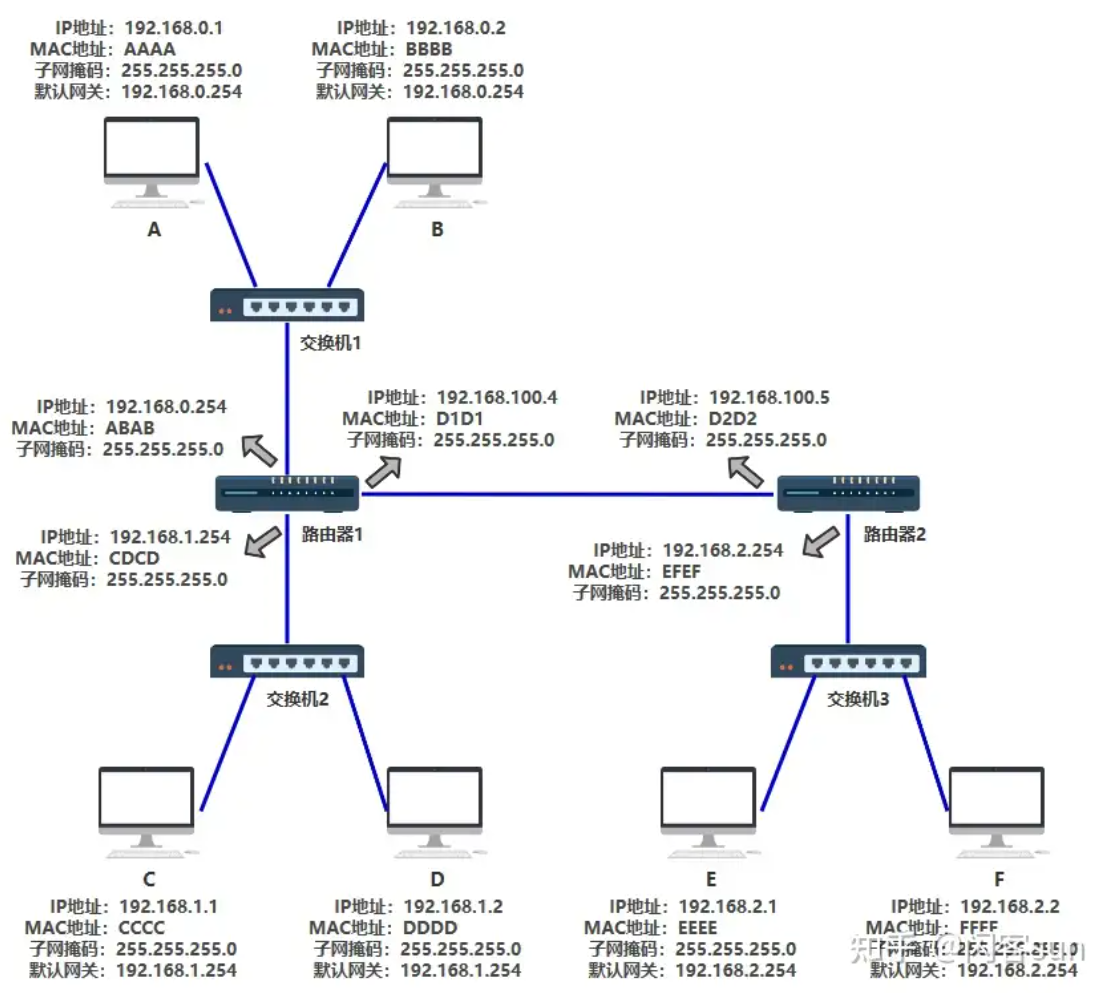

接下来我们拿上面这张图来讲解全部流程，这张图来自知乎作者闪客，侵删。
（1）首先A（192.168.0.1）通过子网掩码（255.255.255.0）计算出自己与F（192.168.2.2）并不在同一个子网内，于是决定发送给默认网关（192.168.0.254）；
（2）A通过ARP找到默认网关192.168.0.254的MAC地址；
（3）A将源MAC地址（AAAA）与网关MAC地址（ABAB）封装在数据链路层头部，又将源IP地址（192.168.0.1）和目的IP地址（192.168.2.2）（注意这里千万不要以为填写的是默认网关的IP地址，从始至终这个数据包的两个IP地址都是不变的，只有MAC地址在不断变化）封装在网络层头部，然后发包（不管二者是否在同一子网内，数据包都要经由交换机，而不是直接发给路由器）；
（4）交换机1收到数据包后，发现目标MAC地址是ABAB，转发给路由器1；
（5）数据包来到了路由器1，发现其目标IP地址是192.168.2.2，查看其路由表，发现了下一跳的地址是192.168.100.5（路由器2）；
（6）此时路由器1需要再次匹配路由表，发现匹配到了端口为2（即获取了路由器2的MAC地址），于是将其封装到数据链路层，最后把包从2号口发出去；
（7）此时路由器2收到了数据包，看到其目的地址是192.168.2.2，查询其路由表，匹配到端口号为1，准备从1号口把数据包送出去；
（8）但此时路由器2需要知道192.168.2.2的MAC地址了，于是查看其ARP缓存，找到其MAC地址为FFFF，将其封装在数据链路层头部，并从1号端口把包发出去。
（9）交换机3收到了数据包，发现目的MAC地址为FFFF，查询其MAC地址表，发现应该从其6号端口出去，于是从6号端口把数据包发出去。
（10）F最终收到了数据包！并且发现目的MAC地址就是自己，于是收下了这个包

注意，从始至终数据包中两个IP地址（即源IP和目标IP）都是不变的，只有MAC地址在不断变化，数据包在设备、交换机、路由器之间来回传输，都是通过MAC地址实现的，即每经过一个节点，该节点都会判断数据包下一去向，然后修改目标MAC地址，IP地址全程不变！
