本文详细介绍了开闭所、配电房、变电所和变电站的区别。开闭所是10KV电压等级以下的室外开关柜组合；配电房用于35KV等级以下电力的接受与分配，内部装有开关等设备；变电所主要指110KV以下的降压变电站；变电站则涉及电压的升降，连接各级电网。这四种设施在电力系统中各有其特定作用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、开闭所

开闭所是全金属密闭，能够在室外运行的10KV电压等级以下的开关柜组合。也指用于接受电力并分配电力的供配电设施，高压电网中称为开关站。中压电网中的开闭所一般用于10kV电力的接受与分配。设有中压配电进出线、对功率进行再分配的配电装置。相当于变电站母线的延伸，可用于解决变电站进出线间隔有限或进出线走廊受限，并在区域中起到电源支撑的作用。中压开关站必要时可与配电室合建。

开闭所一般二进多出（常用3～6出），只是根据不同的要求，进出可以设置断路器、负荷开关。

其特征是电源进线侧和出线侧的电压相同。当然，区域变电站也具有开闭所的功能。但需明确的是，开闭所是区别于变电站而言的。

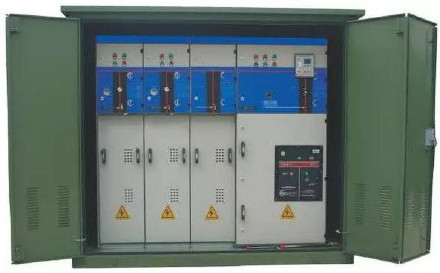

开闭所图

二、配电房

配电房：电压等级在35KV等级以下，内部安装有开关、互感器、电容器以及相关的保护测量装置（比如成套柜）；配电房，是指所内只有起开闭和分配电能作用的高压配电装置，而母线上却无主变压器。

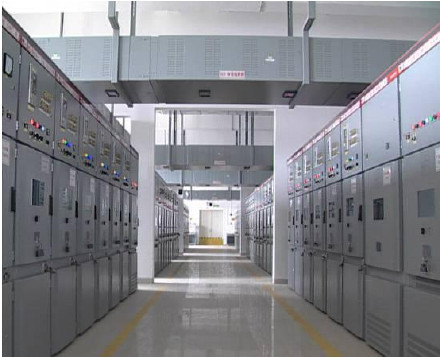

配电房图

三、变电所

变电所(substation)，顾名思义，就是改变电压的场所与地方，是电力系统中对电能的电压和电流进行变换、集中和分配的场所。为保证电能的质量以及设备的安全，在变电所中还需进行电压调整、潮流（电力系统中各节点和支路中的电压、电流和功率的流向及分布）控制以及输配电线路和主要电工设备的保护。

按用途可分为电力变电所和牵引变电所（电气铁路和电车用）。在国家标准GB 50053-94《10kv及以下变电所设计规范》里面规定的术语定义是“10千伏及以下交流电源经电力变压器变压后对用电设备供电”，符合这个的就是变电所。

变电所主要是高中压变压提供低压电源，变电所通常是指小型的降压变电站，因此小型的降压变电站又称为变电所。

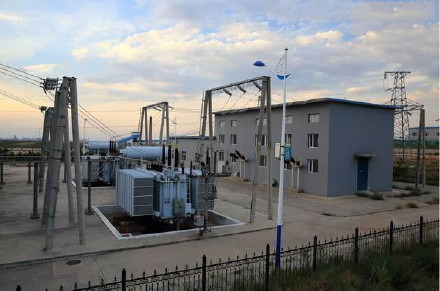

变电所图

四、变电站

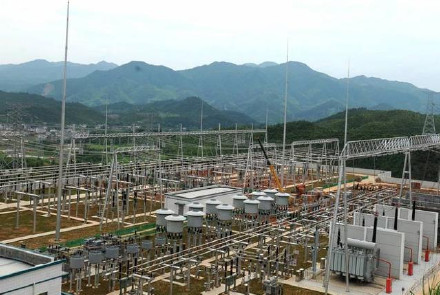

变电站，改变电压的场所。为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。变电站的主要设备是开关和变压器。按规模大小不同，小的称为变电所，变电站大于变电所。变电所：一般是电压等级在110KV以下的降压变电站。变电站：包括各种电压等级的“升压、降压”变电站。

变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。
