本内容包括AD的常规设置，层次原理图、PCB图绘制方法，封装制作以及DRC规则的使用，图纸的打印、出错处理，3D元件体建立教程及相应的3D封装下载方法介绍等。紫色文字是超链接，点击自动跳转至相关博文。持续更新，原创不易！
目录：
一、一般介绍
1、中文显示
2、修改PCB背景黑色域大小
1）自动生成 2）手动自定义
3、不必要内容的去除★
4、显示Cross-Overs
5、常用快捷方式汇总
二、软件下载与安装
1、AD9下载
2、AD16下载
三、原理图及封装绘制
1、鼠标滚轮放大与缩小
2、项目的建立与相关设置
1）建立一个工程 2）添加原理图与PCB文件 3）单位设置与网格设置
3、元件垂直、水平镜像翻转
4、保存为自己的电路
5、增加元件封装Part
6、快速锁定网络标号
1）Navigation快速锁定标号★ 2）通过Alt键 3）通过Ctrl+F查找
7、网络标号与层次原理图★
1）网络标号的介绍 2）网络连接方式详解 3）层次原理图设计
8、原理图与PCB元件对应查找
1）使用快捷键T+C 2）使用快捷键T+S★
9、装配变量★
1）概述 2）调用Variation 3）使用Variation 4）效果展示
10、移动元件连线跟随
11、原理图引脚电器类型
12、全局修改元件属性★
13、添加元件自动编号
四、PCB图及封装绘制
1、快速查找电子元件
2、修改线选的多根走线线宽
3、全局修改元件属性
4、已锁定元件移动
5、只查看PCB的顶层或底层
6、覆铜时焊盘与过孔连接形式
7、增加PCB层数
8、焊盘的制作
1）画槽型孔焊盘 2）制作顶层焊盘 3）制作上下尺寸不同的槽型孔焊盘 4）不规则焊盘的制作
9、不同网络禁止交叉连接
10、差分线对绘制
11、只显示元件不显示线路
12、过孔添加阻焊
13、布线规则
1）规则的打开 2）传输线间隙设置
14、多条导线堆叠
五、封装制作
1、修改与添加库元件
2、使用嘉立创现成的元件库
3、导入Protel99SE元件
4、封装下载网站推荐
5、AD集成库创建与使用
六、后期处理
1、AD9转Protell99SE
1）元件注意事项 2）覆铜层注意事项 3）多边形覆铜，过孔全连接，焊盘十字连接 4）覆铜避让
2、资料输出
1）装配图输出 2）bom文件输出 3）Gerber文件输出 4）文件整理
3、DRC规则的使用
1）DRC规则定位到PCB中的具体错误位置 2）Room Definition造成的规则错误
4、图纸的打印
1）PCB图纸打印 2）原理图打印 3）问题解决
5、快捷摆放器件编号位置
1）Ctrl+A全选所有对象 2）定位器件文本 3）选择元件的摆放方式
6、检查丝印是否在焊盘上
7、原理图与PCB一页查看
七、3D模型创建教程★
1、3D模型的创建
2、3D模型导入AD
3、3D模型的修改
1）更改模型高度 2）旋转3D模型 3）3D状态捕捉与移除图形位置 4）更改模型的方位 5）3D效果图
4、查找3D模型技巧
5、含有3D的封装库下载
八、原理图与PCB技巧汇总
十、问题汇总
1、Add Standalone License file无反应
2、出现Free documents
3、3D模型失效变成方块
4、原理图器件和PCB中的元器件没有关联上
5、多个原理图生成多个PCB
6、原理图再次打开，一些字符串消失
一、一般介绍
1、中文显示
DXP->> Preferences->>System->>General->>如下图选中三个选项，点击 Apply ，重启AD，显示中文。
2、修改PCB背景黑色域大小
1）自动生成
--------------------------------
2）手动自定义
在KeepOutLayer层绘制线路板边框；设计菜单下点击Board shape-Define from selected objects。
按照选择对象定义快捷键 D-S-D。
沿着KeepOutLayer的线绘制：
绘制完毕后，双击鼠标右键。最终效果图：
3、不必要内容的去除★
打开PCB文件出现“*.pcbdoc.htm”，取除下面两勾即可。

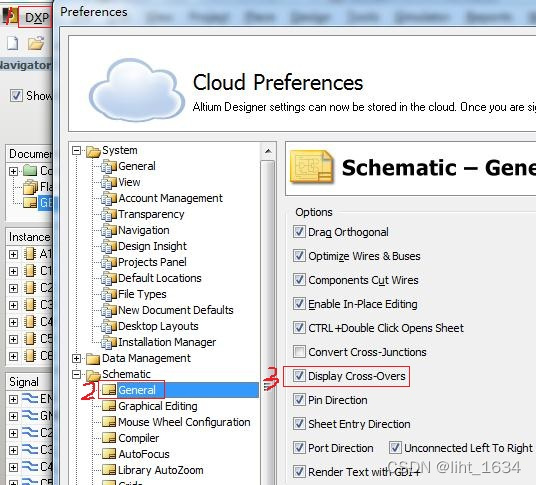

4、显示Cross-Overs
5、常用快捷方式汇总
1）原理图以及PCB公用快捷键
G(即Grid)：设置栅格吸附尺寸，随时可以变更。
J+C：定位到指定元器件，输入元器件编号即可。
Shift+Ctrl+L/R/T/P：以左边栏/右边栏/上边栏/下边栏排列选中对象。
--------------------------------
2）Altium在原理图中用Cross Probe命令查看PCB中的对应器件，取消高亮显示按快捷键Shift+C
标放在被选择的任一个电阻上，变成带箭头的黑色十字光标，单击右键并选择Alig/Align Bottom，那么四个电阻就会沿着它们的下边对齐；单击右键并选择Align/Distribute Horizontally，那么四个电阻就会水平等距离摆放好。
--------------------------------
3）View/Fit Board可立即找到并显示出当前PCB界面
Shift+M：取出放大镜
--------------------------------
4）如果要在一个有网络无飞线的PCB中进行比较方便点的布线，可以运行Tools/Legacy tools/Smart interactive routing，开启智能布线，这时你的布线可以类似飞线，当然在窄间距的元件焊盘中穿线并没有预期的效果。
--------------------------------
5）在PCB当中，按Ctrl + H ，然后点中某一线，高亮显示整个网络
6）按住Ctrl，同时用探针点击某个元器件，可以在原理图和PCB图之间切换改器件
7）在PCB布局阶段： 在原理图框选一个区域的元件或点击若干个元件，按快捷键“T”+“ S”，能够迅速切换到PCB界面选中那些元件，然后按快捷键“I”后选择菜单第二项用鼠标在你想要的地方拖一个框，那些元器件就会出现在你拖的这个框中。
--------------------------------
8）Ctrl+Shift+鼠标滚轮“切换不同的布线层
9）V+F：调整视图到最佳位置显示
10）按L设置PCB层的显示与否
防止元件较多时，关闭一些图层可以大大方便PCB板布线。
11）D+R：进入布线规则设置。其中 Clearance 是设置最小安全线间距，覆铜时候间距的。比较常用
12）M+I可以把选中所有的元件，翻转请点击此处输入图片描述过来。这样可以在上下层切换，方便布线，调整印丝层
13）E+D删线
14）P+W对原理图布线，P+T对PCB板布线
15）Shift+S切换单层显示，只显示某一层
16）Q英寸和毫米切换
17）M+I可以把选中所有的元件，翻转过来。这样可以在上下层切换，方便布线，调整印丝层。 很实用的一个操作。
18）V+B快速正反面翻转
19）原理图中按住Shift，拖动元件，用于复制粘贴一个标号递增的元件
20）Ctrl+S保存，Ctrl+Z撤销上一步
21）Shift+R布线模式切换(是否推挤、绕过、强连等)
22）PCB图纸中，选中元件，鼠标左键按住不放，再按“L”键即可快速换层
二、软件下载与安装
1、AD9下载
链接：https://pan.baidu.com/s/112mbYAZCvjyb7mLmCENdsw
提取码：hsfa
2、AD16下载
链接：https://pan.baidu.com/s/1ExRGKUuLDXaxXDXeiYFhTA
提取码：gr7u
AD9与AD16使用习惯非常相近，本内容在AD9上实操。
郑重声明：
1）本免费资源仅限个人学习或交流之用，严禁任何商业性质的使用。请您在使用完毕后，通过正规渠道在官网购买正版资源。
2）若您发现资料下载链接失效，请及时通过后台联系本人或查询官方网站。
3）本资料来源于网络，在此特别提醒，请勿将下载的资料或教程用于任何形式的商业活动。请您对自己的行为负责，遵守相关法律法规，尊重他人的知识产权。
4）若您在无意中发现相关资源侵犯了您的权益，请您及时通过博文底部的微信与本人取得联系。本人将立即删除相关内容，并向您表示诚挚的歉意。
三、原理图及封装绘制
1、鼠标滚轮放大与缩小
在原理图文件中，将输入法切换到英文输入法，点依次点键盘T-P键，出现参数选择对话框，选择Schematic这一栏，继续选择“Mouse Wheel Configuration”一栏。
2、项目的建立与相关设置
1）建立一个工程
使原理图和PCB产生关联。
--------------------------------
2）添加原理图与PCB文件
--------------------------------
3）单位设置与网格设置
单位设置
网格设置
3、元件垂直、水平镜像翻转
输入法英文状态下，鼠标左键单击选中元器件不放，然后按键盘上X、Y可以实现水平、垂直镜像翻转。原理图与PCB元件均适用，同Protel99SE。
4、保存为自己的电路
5、增加元件封装Part
正常画原理图封装，就是tool-new component，在此页面中画原理图封装的一部分，然后点tool-new part，在此页面画另一部分，然后保存。即Tools--New Part，或者快捷键 T-W。
6、快速锁定网络标号
1）Navigation快速锁定标号★
“系统参数设置”中设置Navigation，AD软件系统属性配置。
对于由多张原理图组成的电路，使用Navigation在整个项目中搜索，需做如下的设置。
Shift+C即可取消选中。网络连接方式Port和Net Label详解如7节所述
--------------------------------
2）通过Alt键
按住Alt键不放，鼠标左键单击一个网络标号，这样可在整个图纸中查找。
--------------------------------
3）通过Ctrl+F查找
快捷方式Ctrl+F，弹出如下图界面。
关闭上图的对话框，弹出下图的对话框。
拖到窗体旁边，分别选择即可跳转查找。
7、网络标号与层次原理图★
1）网络标号的介绍
在进行多原理图设计时， 不同原理图之间通过Net Label进行连接，而AD默认Net Label(网络标号)
作用范围为Automatic，即当Sch中有Sheet Entry(图纸入口)或Port(端口)时，Net Label的作用范围为单张图纸。在设计中，由于存在Port，但要求Net Label作用范围为全局，因此要修改Net Label的作用范围。
2）网络连接方式详解
①图纸结构
图纸包括两种结构关系： 一种是层次式图纸，该连接关系是纵向的，也就是某一层次的图纸只能和相邻的上级或下级有关系；另一种是扁平式图纸，该连接关系是横向的，任何两张图纸之间都可以建立信号连接。
②网络连接方式
Altium Designer提供了6类网络标识：Net Label(网络标号)、Port(端口)、Sheet Entry(图纸入口)、Power Port(电源端口)、Hidden Pin(隐匿引脚)、Off-sheet Connector(图纸外连接符)。网络标识通过名字连接，名字相同就可以传递信号。但是特别要注意的是，除了“Port”与“Sheet Entry”这一对标识以外，其它不同类的网络标识，即使标识名字相同，相互之间也没有连接。比如Net Label及Port两种标识，只能通过连线才能把这两个同名不同类的标识连接起来。
③“Port”及“Net Label”的作用范围
这两种网络标识的作用范围可以变化和更改。方法：Project\Project Option\Option标签，在Net Identifier Scope一栏的四个选项(Automatic、Flat、Hierarchical、Global)中挑一项。
“Automatic”是缺省选项，表示系统会检测项目图纸内容，从而自动调整网络标识的范围。检测及自动调整的过程如下：如果原理图里有Sheet Entry标识，则网络标识的范围调整为Hierarchical。如果原理图里没有Sheet Entry标识。但是有Port标识，则网络标识的范围调整为Flat。如果原理图里既没有Sheet Entry标识，又没有Port标识，则Net Label的范围调整为Global。
“Flat”代表扁平式图纸结构，这种情况下，Net Label的作用范围仍是单张图纸以内。而Port的作用范围扩大到所有图纸，各图纸只要有相同的Port名，就可以发生信号传递。
“Hierarchical”代表层次式结构，这种情况下，Net Label、Port的作用范围是单张图纸以内。当然，Port可以与上层的Sheet Entry连接，以纵向方式在图纸之间传递信号。
“Global”是最开放的连接方式，这种情况下，Net Label、Port的作用范围都扩大到所有图纸。各图纸只要有相同的Port或相同的Net Label，就可以发生信号传递。
--------------------------------
3）层次原理图设计
总图与子图建立完毕后，记得编译一下，AD2019层次原理图。
8、原理图与PCB元件对应查找
1）使用快捷键T+C
此快捷键在原理图与PCB中均适用。
--------------------------------
2）使用快捷键T+S★
只在原理图中可以使用，一次可选择多个元件，使用“T+S”，对应到PCB中显示。
①布局前将原件归在一起；
②对已绘制PCB查看。最好打开线路板层管理，快捷键L，隐藏覆铜层。
9、装配变量★
1）概述
我们经常会遇到这个一个情况，在不同型号的产品中，经常会用到同一个电路板，可能安装不同的特定组件，满足不同的市场需求，例如有200W款，或者400W款，Altium Designer可满足这些需求，提供称为装配变量(Variant Management)的功能。
什么是装配变量？
装配变量是以不同方式装载的电路板设计。变量包括：
- 不安装特定组件；
- 安装不同数值大小的组件；
- 安装不同规格的组件；
虽然安装的组件可以改变，但连接线不可更改，同样，由于电路板上得标号不变，因此组件型号也不可能改变。例如不能在一个电阻的封装位置上安装一个电阻。
--------------------------------
2）调用Variation
编译整个工程，装配变量在Variant Management对话框(使用菜单Project->Variant打开)中进行定义。或者按下图。
--------------------------------
3）使用Variation
（1）只有调用Variations才会有“2”处的显示；
（2）是否安装相关元件按上图“1”处设置；
（3）通过Smart PDF打印，图纸位置处于上图“2”处，不可在Editor处。
--------------------------------
4）效果展示
Smart PDF打印设置：
输出后的效果：
10、移动元件连线跟随
临时使用仅需按住Ctrl即可，此时“空格键”旋转将失效。
11、原理图引脚电器类型
| Input | 输入引脚 |
| IO | 输入输出双向引脚 |
| Output | 输出引脚 |
| OpenCollector | 集电极开路引脚 |
| Passive | 无源引脚 |
| HiZ | 高阻引脚 |
| OpenEmitter | 发射极开路引脚 |
| Power | 电源地线引脚 |
12、全局修改元件属性★
本处以修改封装为例说明。
1）按下“Shift+F”鼠标呈十字光标，选择对象，选择单个元件按“F11”
2）下一步在Current Footprint那里将Any设置为Same，点击OK
注意：16版需勾选“Select Matching”。
3）筛选出来后如下图所示
13、添加元件自动编号
将要添加的器件比如电容命名为C?，注意"?"是英文的。点击Tools--》Annotate Schematics Quietly系统会自动命名。保存原理图。
四、PCB图及封装绘制
1、快速查找电子元件
1）J+C快速的查找PCB中的电子元件，此法同Protel99SE。
2）在原理图中Ctrl+F查找并选中元器件，然后按T和S键就会转到PCB文件中对应的元器件，此时原理图中选中的元件在PCB中就被选中了。
2、修改线选的多根走线线宽
线选之后再按F11，如下图，可以找到Width处更改。
3、全局修改元件属性★
本处以修改丝印层标号为例说明。
1）按下“Shift+F”鼠标变成十字光标态，选择对象
也可在AD09里面任意选择一个需要修改的对象,通过鼠标右键来点击Find Similar Objects。
2）下一步在Text Height那里将Any设置为Same，点击OK。
3）这个时候通过跳转的窗口来设置Text Height的新数值并确定。
4）这样一来会发现相关的变化结果，即可统一修改丝印层标号大小了。
5）显示/隐藏元器件位号
“show name”(显示/隐藏元器件位号) 点击后面方框，
当显示"ture"则显示所有器件名称（即位号），当显示“False”，则隐藏所有器件名称（即位号）；
“show comment”(显示/隐藏元器件参数)
当显示"ture",则显示所有器件参数，当显示“False”，则隐藏所有器件参数。
注意：当PCB图中的元器件只有部分显示或隐藏以及字体颜色不对，需要点两次才会完成(先要变成一致状态)。
4、已锁定元件移动
双击锁定元件，弹窗。
先解除锁定，再操作，不然会出现无法选择之现象。
5、只查看PCB的顶层或底层
View---》Flip Board---》弹出View Configurations对话框，快捷键V B。下面以查看底层说明。
整体效果图：
6、覆铜时焊盘与过孔连接形式
此时过孔与覆铜层直接连接，Via优先。
此时焊盘与覆铜层十字联接，连接线宽度需对话框右下角修改。
7、增加PCB层数
常用的PCB介质为FR4材料，相对空气的介电常数是4.2-4.7。这个介电常数会随温度变化，在0-70度的温度范围内，其最大变化范围可以达到20%。
8、焊盘的制作

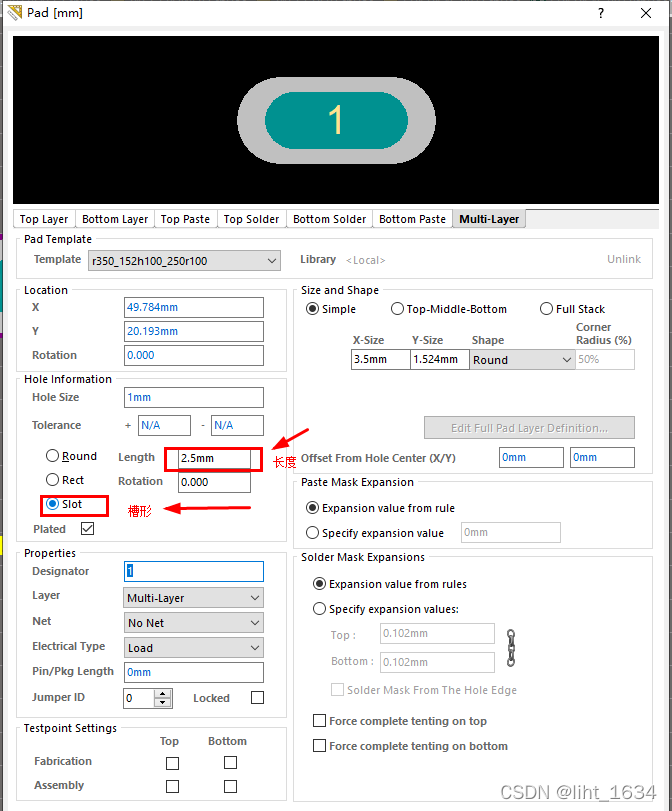

1）画槽型孔焊盘
--------------------------------

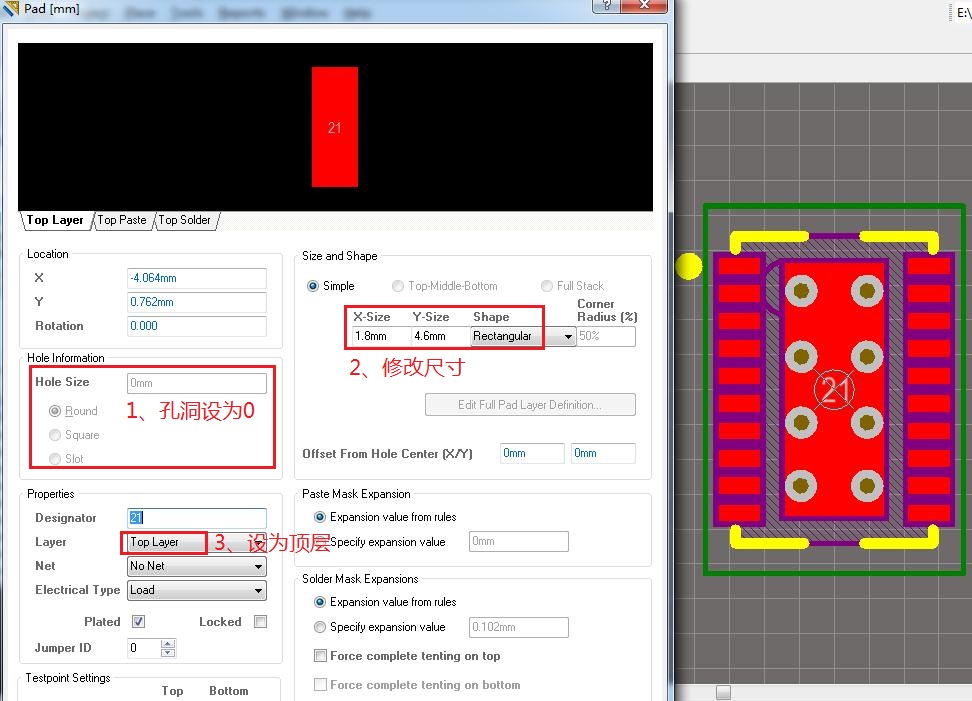

2）制作顶层焊盘
--------------------------------
3）制作上下尺寸不同的槽型孔焊盘
--------------------------------
4）不规则焊盘的制作
（1）半圆形焊盘的建立
新建PCB文件，在其中画一个半圆Arc，并将其开口处封闭。
选中整个半圆区域，执行Tools/Convert/Create Region from selected primitives，便可获得下如下图的圆形区域。
去除外面的轮廓线，只将形状复制到PCB封装库的Top Layer层。然后随便放1个贴片Pad，将Pad放在半圆的区域，同时在Top Paser和Top Solder里面画同样形状的半圆，此时只要复制粘贴即可实现。
（2）较为通用的方法移步：Altium_Designer不规则焊盘制作。
9、不同网络禁止交叉连接
Tools->Preferences->PCB Editor ->Interactive Routing
10、差分线对绘制
两根线等长布线，差分线对绘制方法。
11、只显示元件不显示线路
按“L”键，弹出“View Configurantions”。
效果如下：
12、过孔添加阻焊
13、布线规则
1）规则的打开
快捷键D+R可进入下面界面
--------------------------------
2）传输线间隙设置
其他的规则可自行查看，我着重介绍两个地方。
电源内层使用的是Direct Connect
铺铜连接要选择Relief Connect
14、多条导线堆叠
五、封装绘制

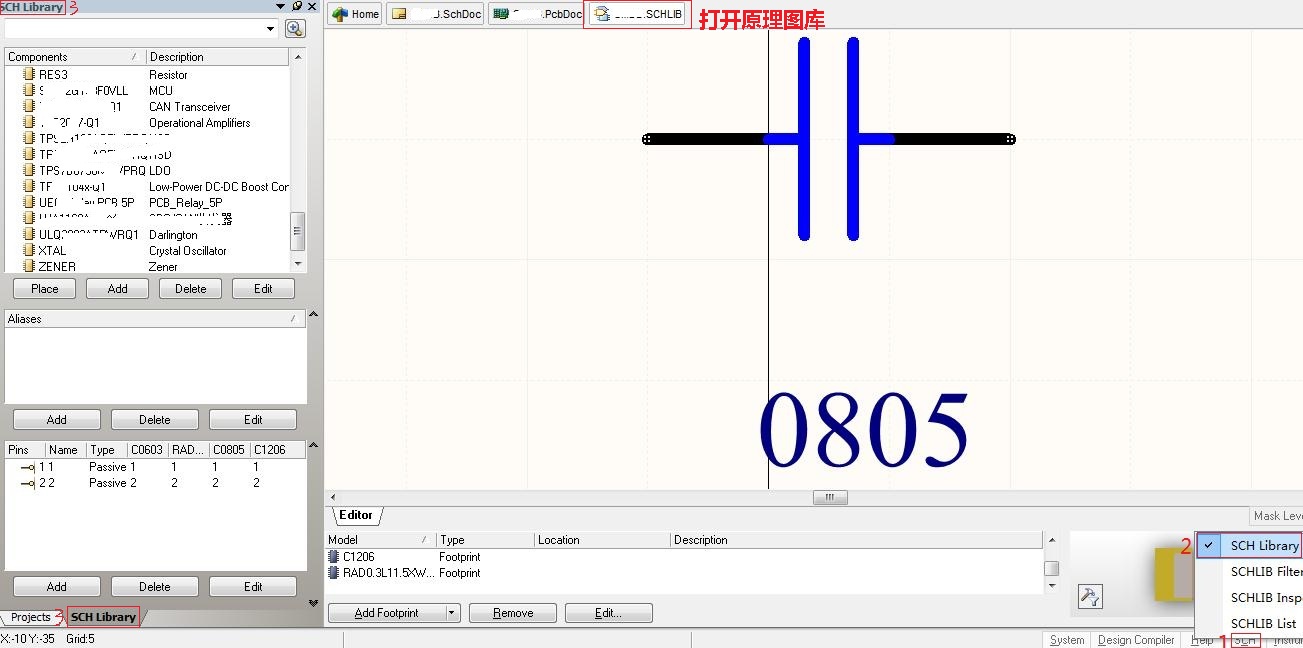

1、修改与添加库元件
2、使用嘉立创现成的元件库
对于原理图需先添加到工程中，再生成原理图库，才可以复制到其他的库中；对于线路图添加到工程中，可直接复制至相应的库中。
3、导入Protel99SE元件
1）导入Protel99SE文件
一路Next
一路Next，直到Protel99SE的PCB文件被打开。再打开AD9产生的工程文件。
切换到“PCB Library”，新建一个PCB元件。此时就可以将Protel99SE文件中的元件复制到AD9的库中。
其中的文件仍然以.SCH与.PCB为尾椎，将.SCH中的内容复制到.SchDoc，将.PCB中的内容复制、特殊粘贴到PcbDoc。
4、封装下载网站推荐
| 封装下载网站 | ultralibrarian | snapeda | componentsearchengine |
| 网址 | https://www.ultralibrarian.com | https://www.snapeda.com/home | https://componentsearchengine.com |
| 推荐指数 | ☆☆☆☆ | ☆☆☆☆☆ | ☆☆☆☆ |
| 优点 | 1.搜索智能 2. 元器件全 3.支持EDA工具多 4.带3D模型，且带3D模型映射文件 5.支持L，M，N三种密度的封装，更专业 | 1.搜索智能 2. 元器件全 3.支持EDA工具多 4.带3D模型 5.直接下载得到封装 | 1.搜索智能 2. 元器件全 3.支持EDA工具多 4.带3D模型 5.直接下载得到封装 6.焊盘和封装命名正常 7.与贸泽电子有联动，可在贸泽电子上直接下载封装 |
| 缺点 | 1.国外网站，有时访问与下载都很慢 2.不是直接下载封装，需要运行脚本才能获得封装 3.脚本有时会卡住 | 1.国外网站，有时访问与下载都很慢 2.焊盘和封装命名奇怪 | 1.国外网站，有时访问与下载都很慢 2.注册较难，需要gmail邮箱 3.普遍问题，Allegro焊盘缺少阻焊层和钢网层，需要手动添加 4.贸泽电子的Library Loader不那么好用 |
Altium封装：
https://designcontent.live.altium.com/#Content
http://www.altium.com/community/libraries/ch/libraries_home.cfm
5、AD集成库创建与使用
1）集成库创建
--------------------------------
2）添加所需文件
--------------------------------
3）编译与保存集成库
--------------------------------
4）打开使用先前生成的集成库
查找集成库的位置：
六、后期处理
1、AD9转Protell99SE
保存为4.0的格式即可，建议勿作此转换。
1）元件注意事项
如下图，焊盘孔洞尺寸会变化。
--------------------------------
2）覆铜层注意事项
AD9敷铜的风格是“solid”而非“hatch”，但是Protell99SE中没有“solid”这个选项，因此转换以后就会出问题。
解决方法：在转换后的文件原本应当由覆铜的地方双击，会看到选择菜单，里面应当有polygon的相关项，点击以后就出现了覆铜
选项菜单，把“线宽”设置为大于“线距”，确定后rebuild覆铜即可。也可在AD9进行敷铜时采用hatch（网状）风格。
--------------------------------
3）多边形覆铜，过孔全连接，焊盘十字连接
规则设置(Rules and Constraints Editor)中，选择多边形铺铜连接类型(polygon connect style)，如下图示意：点选 QueryHelper 钮进入 Query Helper 对话框，在左边选择 Object type checks，在右边选择 IS VIA，OK 即可，再将此规则优先级设置高于所 ALL 对象的优先级。
--------------------------------
4）覆铜避让
2、资料输出
1）装配图输出
（1）通过Assembly Outputs
设置打印输出：
-----------------
（2）通过Smart Pdf
通过此法显示更好。
--------------------------------
2）bom文件输出
在原理图和PCB中都可以输出。
--------------------------------
3）Gerber文件输出
出于AD版本兼容与保密考虑，故需要输出。
（1）Gerber文件
-----------------
（2）钻孔文件
后面直接OK即可。
-----------------
（３）坐标文件
更详细的介绍移步：AD生成Gerber及CAM350检查。
-----------------
（4）IPC网表
可输出可不输出，用于板厂开短路核对。
--------------------------------
4）文件整理
（1）智能车主板ASM中文件，发给贴片加工。
（2）智能车主板BOM中文件，发给采购。
（3）智能车主板CAM中文件，发给制板厂。
（4）智能车主板PRJ中文件，发给工程人员。
将CAM文件打包发嘉立创打板，更简便的方法移步：效率工具软件介绍。
3、DRC规则的使用
1）DRC规则定位到PCB中的具体错误位置
工具---》设计规则检查--》运行DRC--》出现Messages窗口（很多人认为没有用将其直接关闭）和html报告，只要双击弹出的Messases窗口，就可以在PCB中的找到其错误的定位，在那个html网页中点击无用。
--------------------------------
2）Room Definition造成的规则错误
先建立PCB文件，否则在原理图中无法显示“Update PCB Document”。原理图生成PCB后，先删除Room Definition，再进行DRC，否则会出现太多的Room规则错误。关闭PCB再打开，就可以看到。如下图。
4、图纸的打印
1）PCB图纸打印
File---》Page Setup---》弹出Composite Properties对话框
--------------------------------
2）原理图打印
方式同上，类同不再赘述。
--------------------------------
3）问题解决
打印预览一直空白，重新建立工程，如下图所示才能打印成功。
5、快捷摆放器件编号位置
1）选择对象
Ctrl+A全选所有对象
2）定位器件文本
选中后按 A 键，进行 Position Component Text。
3）选择元件的摆放方式
具体位置视实际情况而定。为保证字符的清晰，建议字宽/字高：4mil/25mil或5mil/30mil。
6、检查丝印是否在焊盘上
7、原理图与PCB一页查看
七、3D模型创建教程★
登陆网站：www.3dcontentcentral.cn或http://www.snapeda.com，本处以创建SMB的3D模型为例说明。
1、3D模型的创建
2、3D模型导入AD
3、3D模型的修改
1）更改模型高度
--------------------------------
2）旋转3D模型
Shift+鼠标右键自由旋转，数字0回正，数字9垂直翻转；V+B快速正反面翻转。空格键旋转模型自身。
--------------------------------
3）3D状态捕捉与移除图形位置
--------------------------------
4）更改模型的方位
按“空格”键也可旋转。
--------------------------------
5）3D效果图
Altium 3D Color By Layer查看模式，可以显示板层中间，如下图。
本项目完整内容移步：基于MC14013电动操作控制模块(本人自主设计)，可用于学习以及作为项目参考使用。
4、查找3D模型技巧
在淘宝中找到元件的英文名称，比如查找10W水泥电阻，直接搜索“水泥电阻”不好找。
得到英文关键词“SQP”再从其网站搜索。
看看用户的其他内容：
5、含有3D的封装库下载
如不想花费大量时间自行查找与添加，AD原理图与PCB封装库下载另可移步：Altium原理图库及PCB封装库。
八、原理图与PCB技巧汇总
1、从原理图中直观封装大小
十、问题汇总
1、Add Standalone License file无反应
复制***.alf与patch.exe文件至安装目录，再运行patch.exe即可。
2、出现Free documents
重新将文件添加到工程中，如“二、原理图绘制之2、项目的建立之 2）添加原理图文件与PCB文件”所述的方法添加即可。
3、3D模型失效变成方块
如不能奏效，按如下方法一个一个更新到PCB文件。
4、原理图器件和PCB中的元器件没有关联上
5、多个原理图生成多个PCB
1）在原理图环境按下图操作
2）勾选Advanced Mode，在其中一个选择Sch，并在另一个中选择对应的PCB文件，如下图。
3）Create Engineering Change Order按钮为灰色
4）右击鼠标选择Update all in>>PCB Document，把所有PCB中与Sch的不同的地方都从Sch转到PCB中
5）点击Create Engineering Change Order。 这时出现Engineering Change Order窗口，之后的操作跟Design->Update PCB Document xxx.PcbDoc一样
6）点击Validate Changes 按钮
7）此时Execute Changes按钮已经变为黑色，按下Execute Changes按钮更新PCB
6、原理图再次打开，一些字符串消失
在中文注释后加多个空格，每次使用过注释功能后（比如添加、修改、删除某个注释），必须再把每个汉字字符串后面加上多个空格，要不然上次添加空格弄好的汉字注释又会被破坏。
人有两条路要走，一条是必须走的，一条是想走的，你必须把必须走的路走漂亮，才可以走想走的路。觉得不错，动动发财的小手点个赞哦！
