宏基AS6530笔记本电脑完整时序(广达代工)

目录：

一、整机时序图

二、G3状态(硬关机)

三、S5状态(EC、南桥待机电压)

四、S3状态(内存供电)

五、S0状态(桥、总线等电压)

六、什么是EC与单片机

1、什么是EC

2、什么是单片机

---

维修实例： HP1213tx笔记本电脑不触发维修(仁宝代工)

---

一、整机时序图

原发表于迅维网：宏基AS6530完整时序(从G3状态到跑码)，相关文件请移步：宏基AS6530时序。

绘图软件介绍移步：效率工具软件介绍之1、流程图制作工具之2）Diagram Designer。

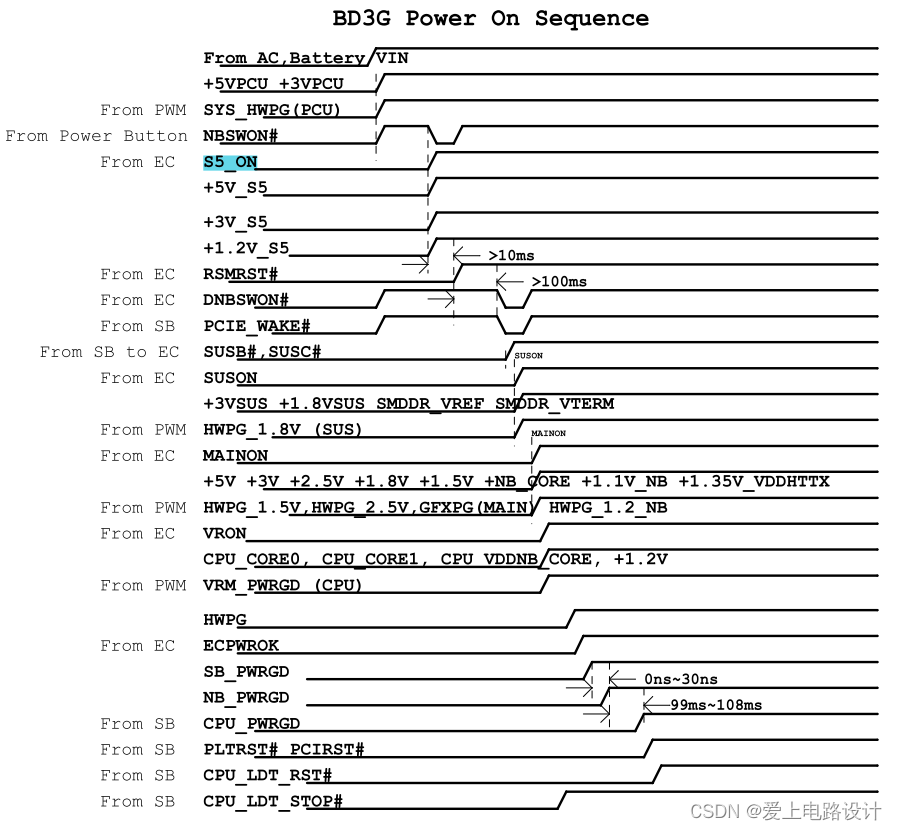

ATI_广达ZK3_宏基AS6530(RS780M)上电时序，来源于原理图第2页。

二、G3状态(硬关机)

1、CMOS电池通过D46给南桥VBAT脚给RTC模块供电

绘图软件：Altium_Protel99SE的使用

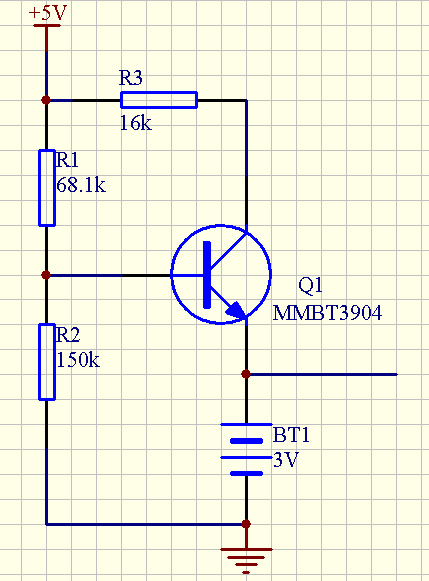

本机器的CMOS电池可以充电，R1和R2分压产生3.44V，查MMBT3904的数据手册知VBE(SAT) = 0.65～0.85V之间(这里姑且取0.75V吧)，因此电池BT1的电压低于3.44 - 0.75 = 2.69V时Q1达到导通条件，给BT1充电，最大充电电流5V/16K = 0.3125mA。

2、RTCXTAL模块连接的32.768KHZ晶振工作，提供给CMOS能量，保存CMOS设置。

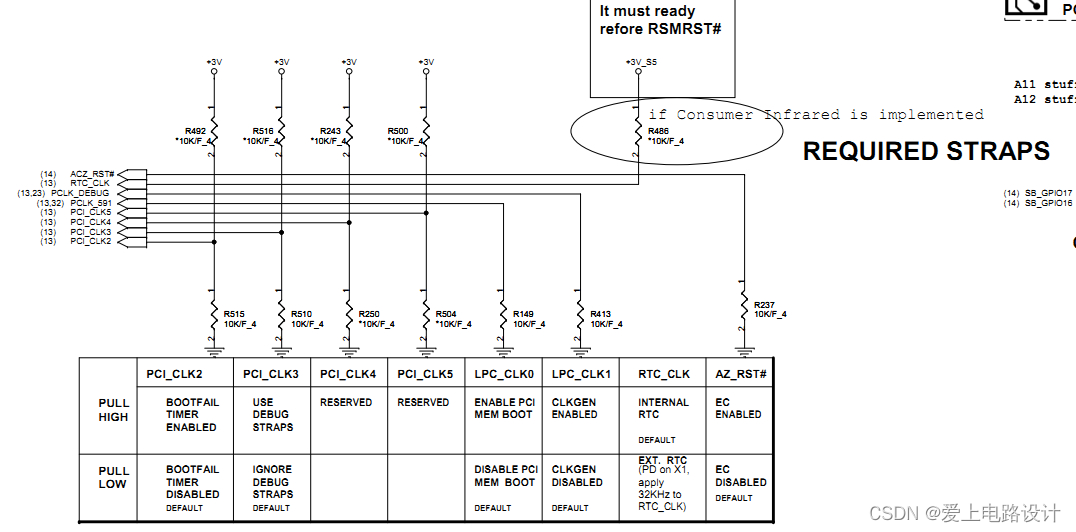

Straps在这里表示一组用于配置工作状态的管脚，在应用电子中有一个Straps PIN(有兴趣的自己查查)。若用户的红外用上必须配置R486上拉，本机取表格下方的默认配置。

三、S5状态(EC、南桥待机电压)

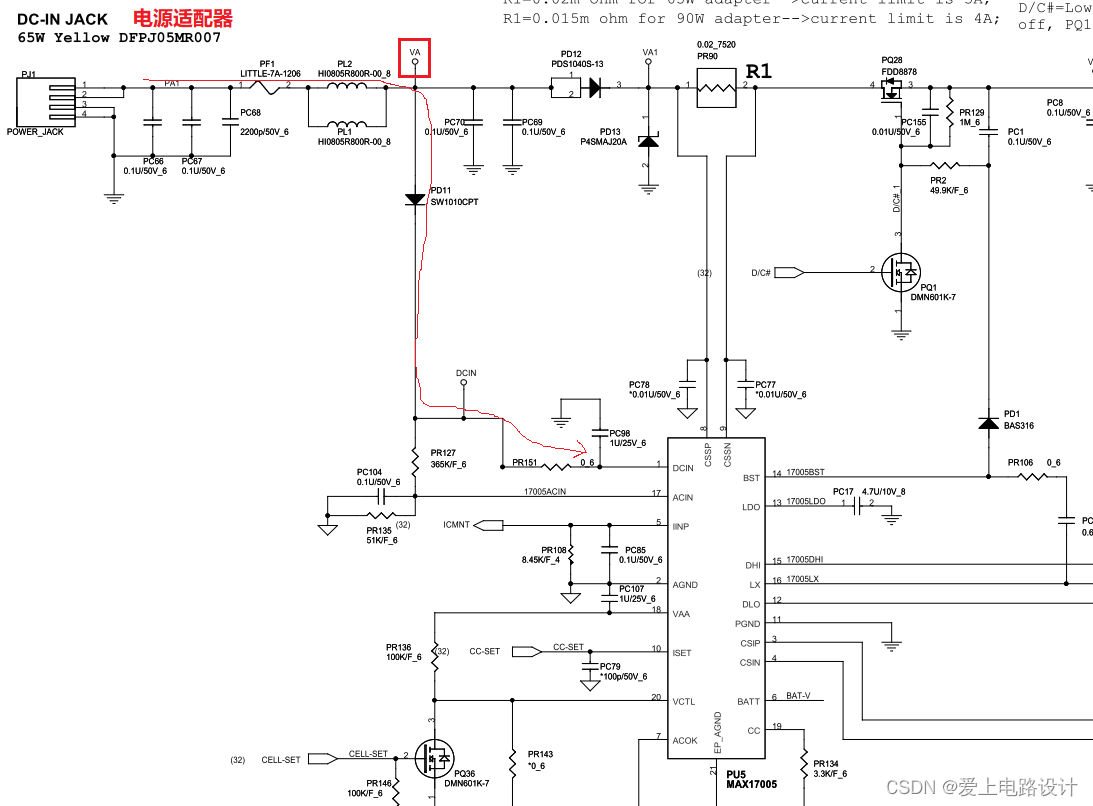

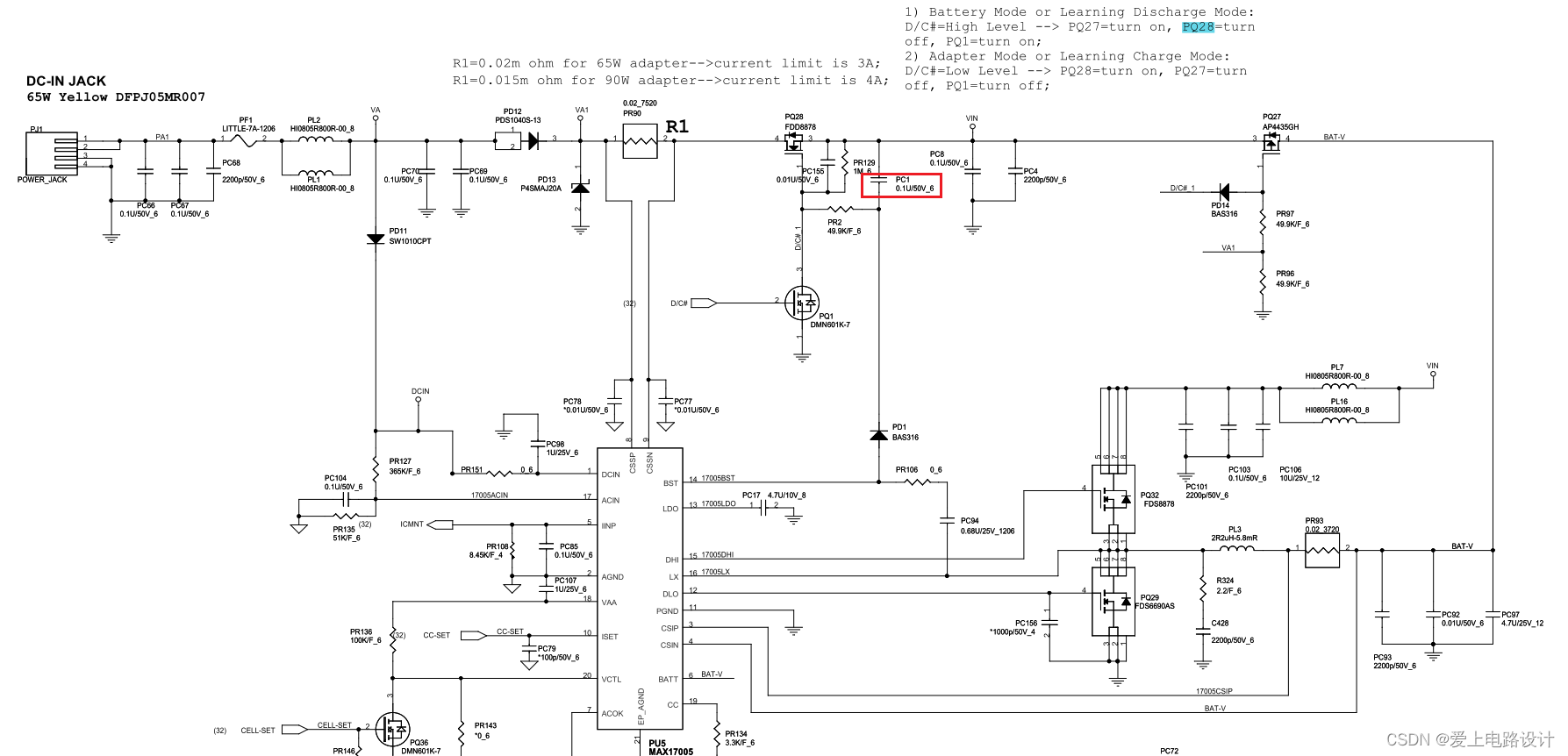

3、插入电源适配器产生VA，经过PD11给PU5供电

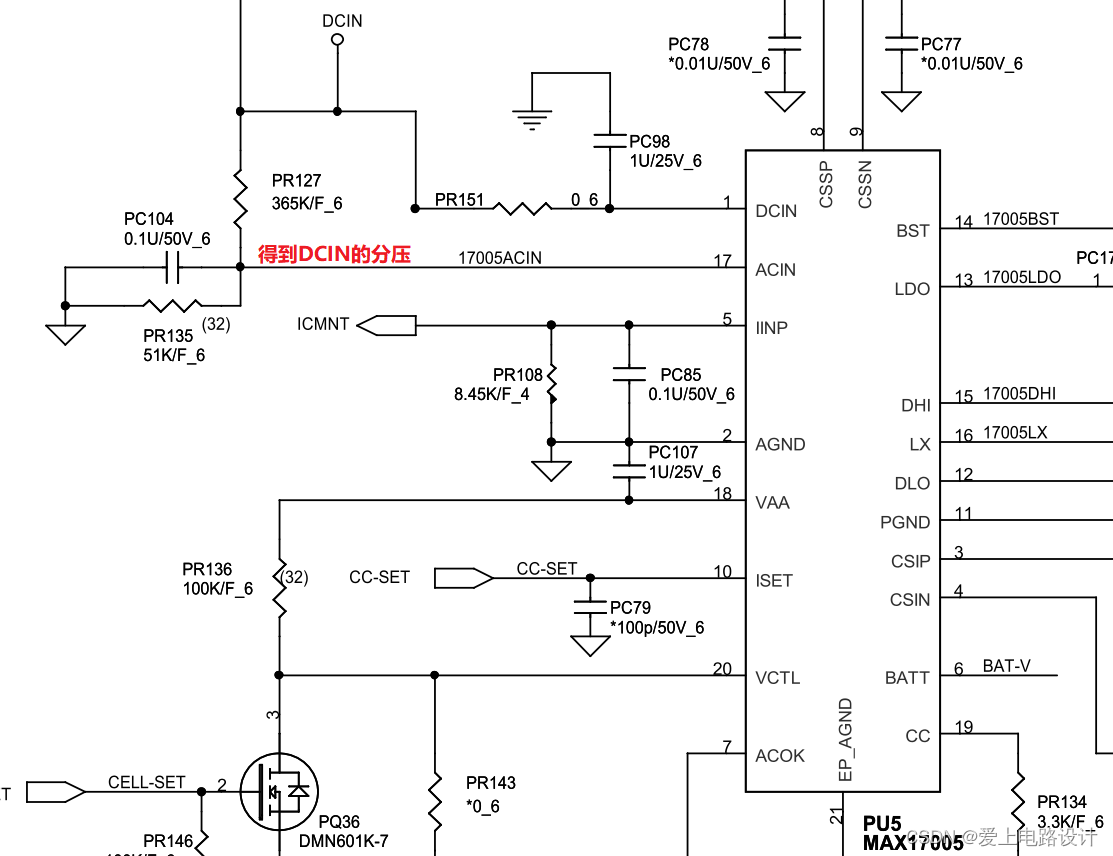

4、PU5的ACIN脚通过PR127和PR135分压，电压大于2.1V，ACOK脚输出低电平

5、PU5的BST脚输出脉冲信号，经PC1的自举升压(原理移步：自举电路原理)完全导通PQ28产生下面的第6步

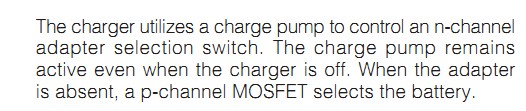

详见MAX17005的数据手册：

翻译如下：

充电是利用充电泵控制一个N沟道适配器选择开关(PQ28)，充电泵持续激活即使充电结束。适配器被移除的话，由一个P沟道MOS管控制(PQ27)，选择电池进行供电。

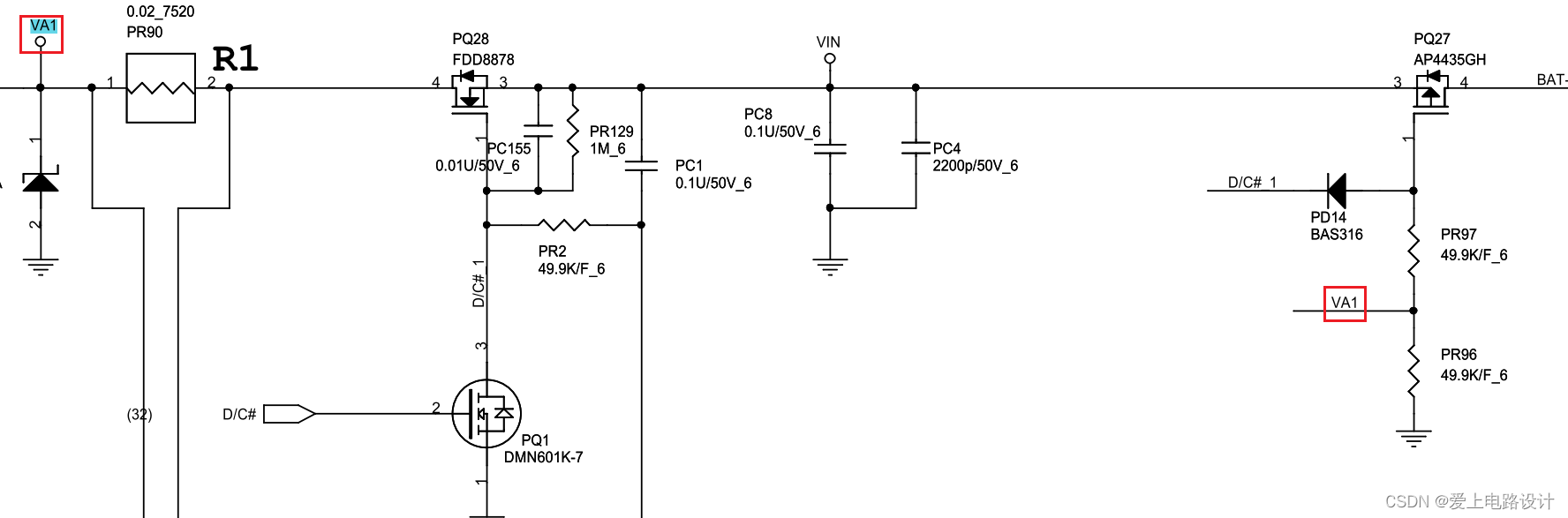

6、产生大电流公共点VIN电压；VA1经分压产生的高电平截止PQ27

所以说笔记本电脑插入外部电源时，会关闭电池输出，仅由外部电源供电。

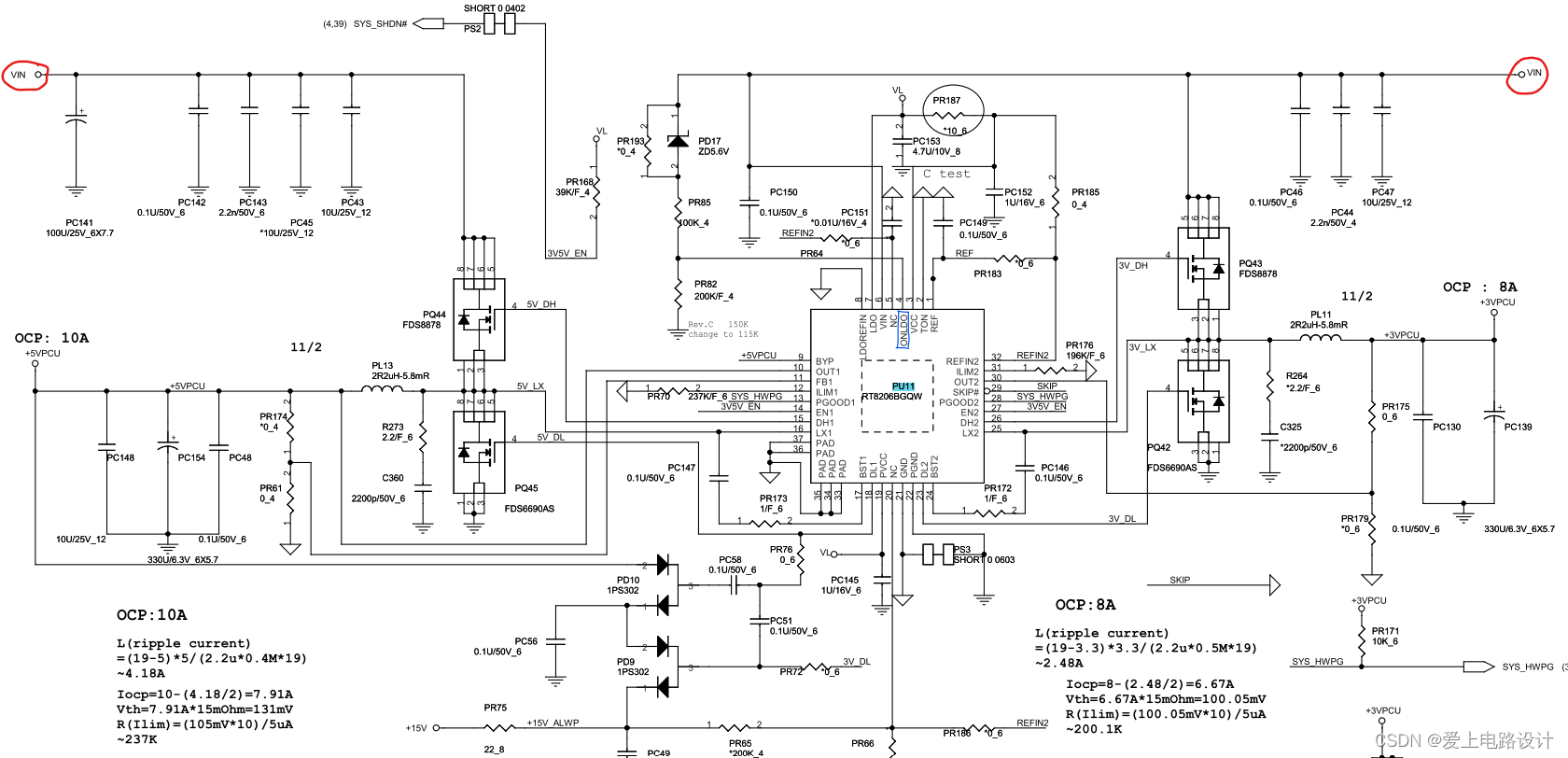

7、PU11得到VIN的供电，当ONLDO脚的电压大于1.6V时，开启LDO输出VL=5V，上拉EN1和EN2(这时SYS_SHDN#处于高阻状态)，同时输出+3VPCU、+5VPCU，自举升压产生+15V

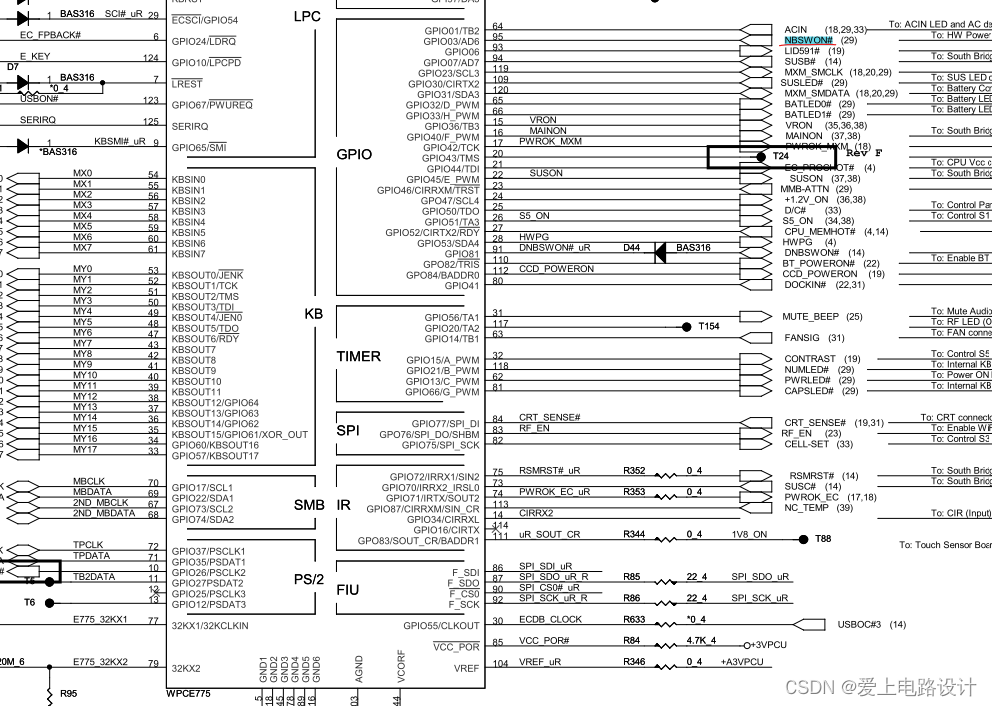

8、EC/WPCE775得电复位(POWER ONRESET)

9、32.768KHZ的晶振起振给单片机提供时钟

10、EC读取EC ROM中固化的程序，配置脚位

用下面这个程序做个配置脚位示例：

本代码来源：汇编语言还有必要学习吗

11、ACIN高电平检测到适配器己插入

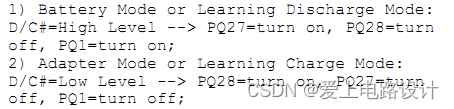

翻译如下：

1）电池模式或者放电模式：D/C# = 高电平-PQ27导通，PQ28截止，PQ1导通；

2）适配器模式或者充电模式：D/C# = 低电平-PQ27导通，PQ28截止，PQ1截止。

12、等待电源开关NBSWON#信号

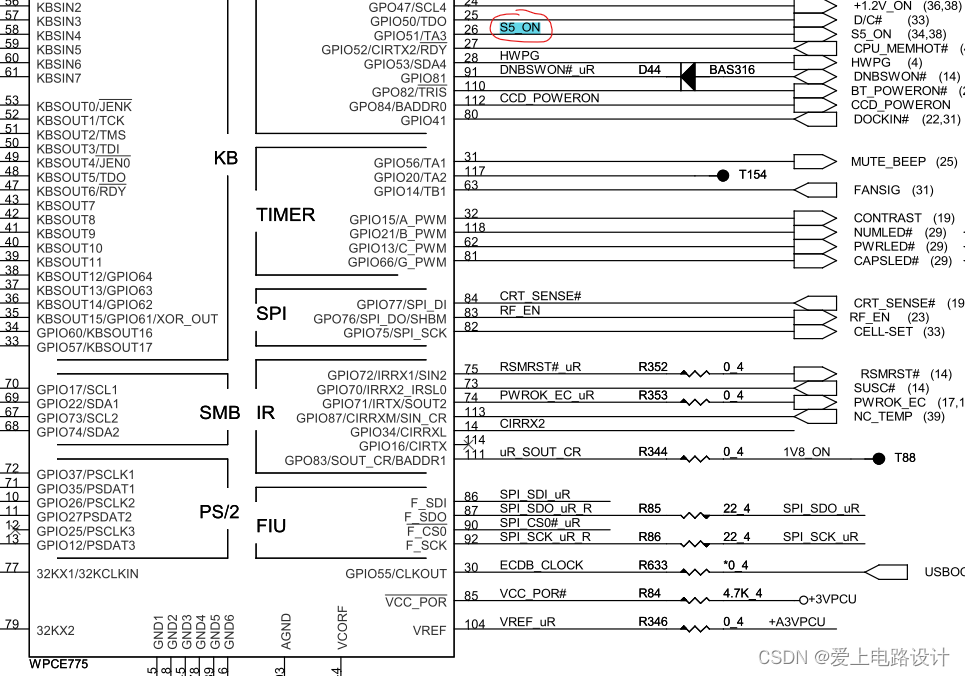

13、按下开关EC发出S5_ON信号给南桥

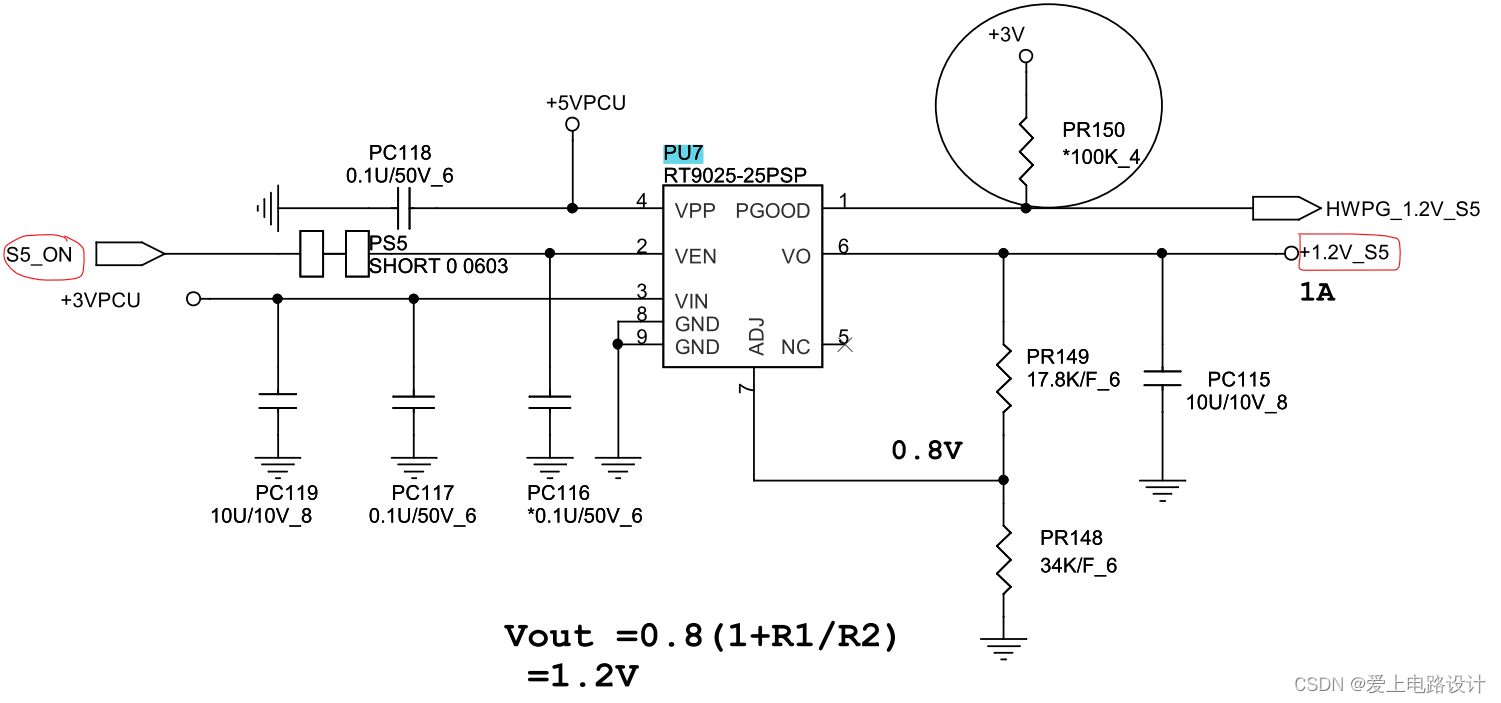

14、S5_ON使能PU7产生+1.2V_S5，导通PQ39产生+3V_S5

15、EC程序内部延时发出RSMRST#给南桥

四、S3状态(内存供电)

16、GPIO81脚有低电平(电源开关按下)，DNBSWON#有低电平；或者有PCIE_WAKE#给南桥和EC

17、南桥产生SLP_S5→SUSC#和SLP_S3→SUSB#信号给EC

18、EC延时发出SUSON给南桥

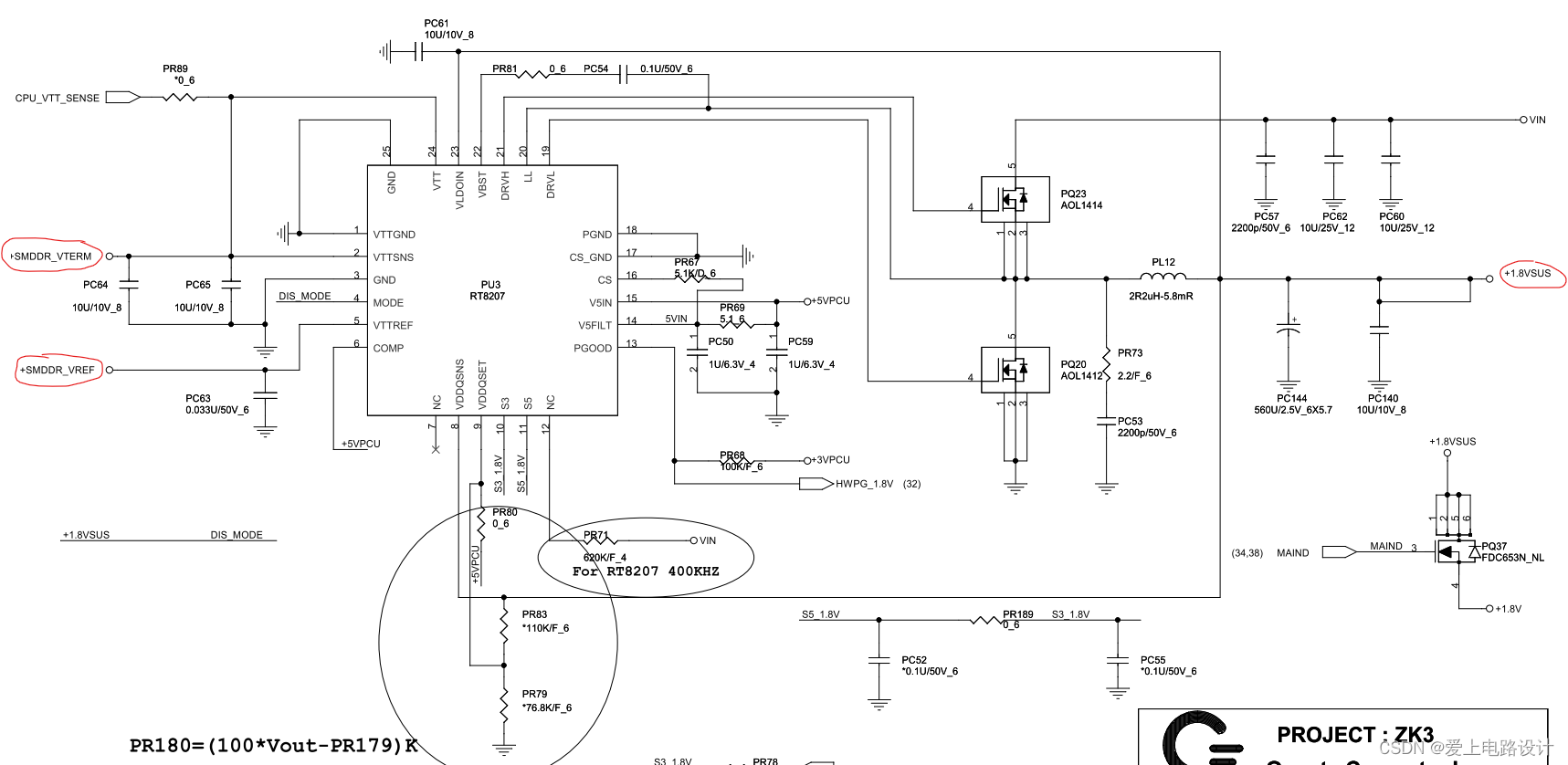

19、由PU3控制产生了+SMDDR_VTERM、+SMDDR_VREF、+3VSUS、+1.8VSUS

20 、PU3产生HWPG_1.8V

五、S0状态(桥、总线等电压)

21、 EC延时发出MAINON信号给南桥

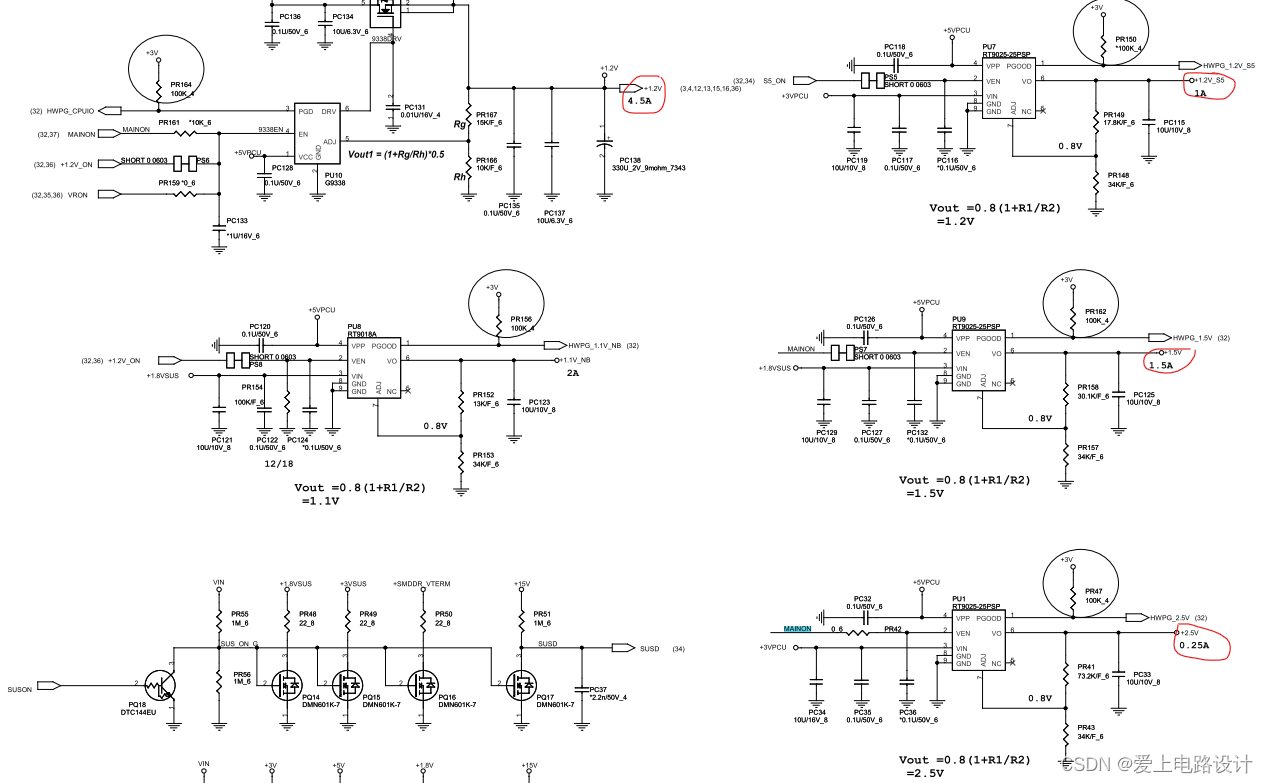

22、MAINON控制产生+2.5、+1.5V、+5V、+1.8V

23、EC发出+1.2V_ON控制产生了+1.1V_NB、+NB_CORE、+1.2V

24、EC发出VRON信号控制产生了CPU_CORE0/1、CPU_VDDNB_CORE

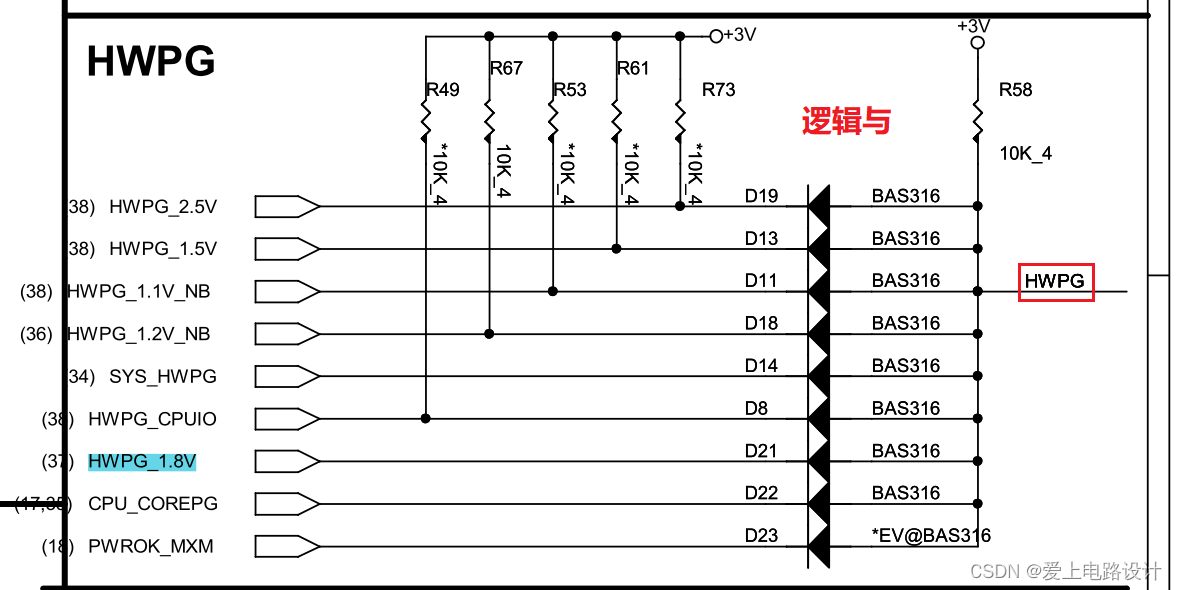

25、所有的电源好信号汇总到一个分立元件的与门，产生HWPG给EC

大与门是广达的一个特色，注：缺HWPG会掉电。

26、这么多的电源好信号都齐备以后，EC发出PWROK_EC给南桥，南桥得到PWR_GOOD

27、南桥发出SB_PWRGD给北桥的NB_PWRGD

28、南桥发出CPU_PWRGD给CPU

29、PU6A发出CPU_SVC和CPU_SVD给CPU

30、EC发出平台复位和PCI复位、

31、EC发出CPU复位给CPU

32、跑码………………

六、什么是EC与单片机

1、什么是EC

EC(Embedded Controller)嵌入式控制器(内含系统)，就是一块单片微型计算机，简称单片机。

2、什么是单片机

相当于人的大脑，单片机内的代码就是人的思想，没有思想的人可叫植物人吧。晶振就是人的心脏，眼睛、皮肤、舌头就是输入；人的嘴巴、手、脚就是输出。关于单片机较详细的描述移步：3分钟看懂PLC与单片机的异同。

---

有意向智能硬件电路设计想法的同仁移步：单片机(汇编与C代码)、PLC与硬件电路设计，大家共同进步。
