内容包括硬件与软件问题的解决，EEPROM填充0xFF的方法，STC系列ISP下载编程工具与一键下载电路(含成熟电路可参考)。紫色文字是超链接，点击自动跳转至相关博文。持续更新，原创不易！
目录：
一、硬件问题
1、串口问题
2、单片机后端电路问题
3、模块自身问题
4、USB转串口线不兼容
二、软件版本与设置原因
1、软件版本与晶振设置
2、波特率设置
3、下载保护设置
4、STC-ISP程序闪退
5、360杀毒软件误删除
三、EEPROM填充0xFF
四、STC系列ISP下载编程工具与一键下载电路
1、28pin单片机专用STC12下载编程工具
2、U7W Programmer/编程器
3、一键下载电路
一、硬件问题
1、串口问题
失败现象：
Chinese:正在尝试与 MCU/单片机 握手连接 ...
打开串口失败!
Chinese:串口已被其它程序打开或该串口不存在。
验证串口详见“使用系统、软件、手机/利用软件验证串口的好坏”，如不能收到信息见下面的“解决方法：第5条”。
解决方法：

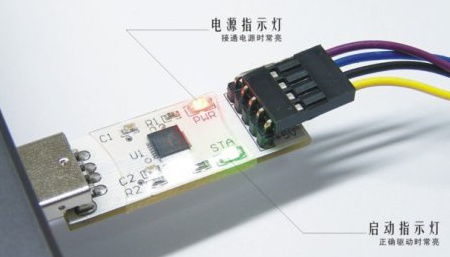

1）检查USB下载模块的连接是否正常，模块上的绿色和红色LED灯都亮起表示连接正常。绿色LED灯不亮表示USB驱动程序出现问题，可以拔下USB模块重插一次。红色LED灯不亮表示模块没有供电，或是USB模块后面的电源输出端（3.3V、+5V、GND）有短路。
图1.1.1 USB下载模块

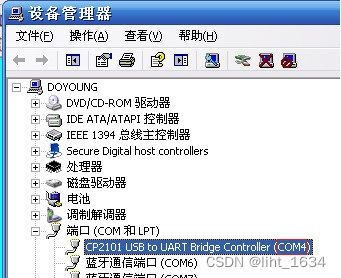

2）控制面板-->系统-->硬件管理器中找到“端口”-->CP2101串口，了解括号里的COM号。如果括号里显示COM4，那在STC-ISP软件里也要选择COM4才行。
图1.1.2 USB下载模块的串口
STC-ISP软件：
图1.1.3 STC-ISP设置串口
3）有时由于STC-ISP软件不稳定也会导致找不到串口，重启软件、重插USB模块再试一下。
4）USB模块的驱动程序没有安装好，或者和其他端口驱动程序冲突，也会有找不到串口的情况。重新安装并重启电脑再试。
《USB下载模块的驱动安装》视频：http://v.youku.com/v_show/id_XNDU3ODI3ODI0.html
5）更新PL2303或CH340/341驱动程序，在STC官网（http://www.gxwmcu.com/）下载最新的STC ISP软件。
图1.1.3 STC-ISP软件的下载
2、单片机后端电路问题
失败现象：
Chinese:正在尝试与 MCU/单片机 握手连接 ...
（3秒钟后出现如下显示）
Chinese:连接失败，请尝试以下操作：
①在单片机停电状态下，点下载按钮，再给单片机上电
②停止下载，重新选择 RS-232 串口, 接好电缆
③可能需要先将 P1.0/P1.1 短接到地
④可能外部时钟未接
⑤因 PLCC、PQFP 转换座引线过长而引起时钟不振荡，请调整参数
⑥可能要升级电脑端的 STC-ISP.exe 软件
⑦若仍然不成功，可能 MCU/单片机内无 ISP 系统引导码，或需退回升级，或 MCU 已损坏
⑧若使用 USB 转 RS-232 串口线下载，可能会遇到不兼容的问题，可以让我们帮助购买兼容的 USB 转 RS-232 串口线
仍在连接中, 请给 MCU 上电...
解决方法：
1）出现这样的情况首先证明了USB模块的连接和USB驱动程序工作正常。是正常的下载提示，这时给单片机重新上电就可以开始下载了。
------------------------------
2）单片机后端电路问题
若重新上电仍然没有出现下载进度条，可能出现的问题集中在USB模块后端，即单片机电路的部分。
（1）USB模块后端的5个针没有定向装置，所以有时会插反。
（2）误把5V单片机的电源接在3.3V上。
（3）MCU已损坏。
3、模块自身问题
首先需要检查USB下载电路的硬件电路连接是否正确。同时看此视频测试模块的好坏：
http://v.youku.com/v_show/id_XMTYyNjQ4MDQ0.html

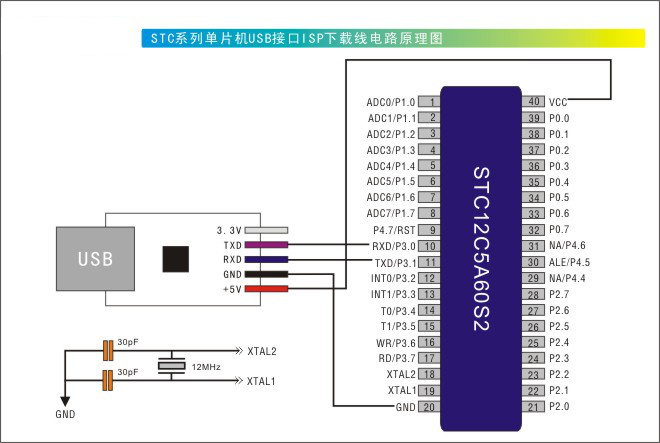

正确电路连接如下图：

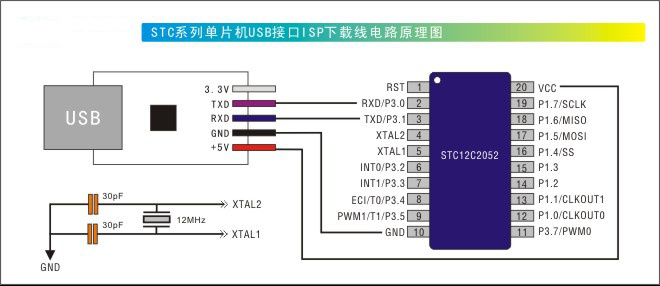

图1.3.2 ISP下载线电路原理图
4、USB转串口线不兼容

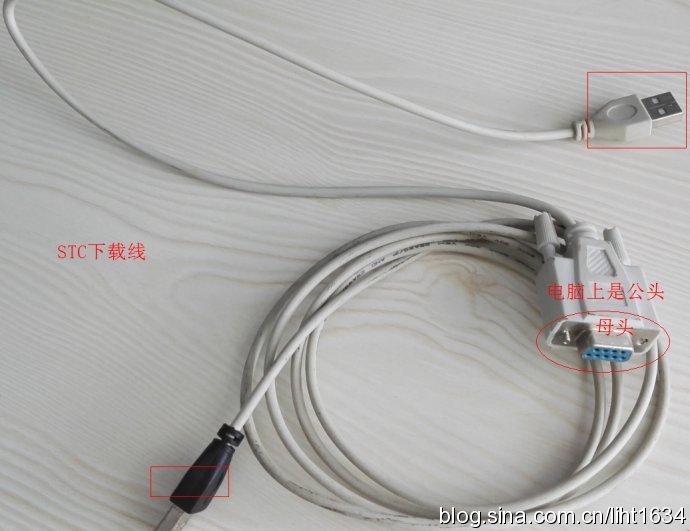

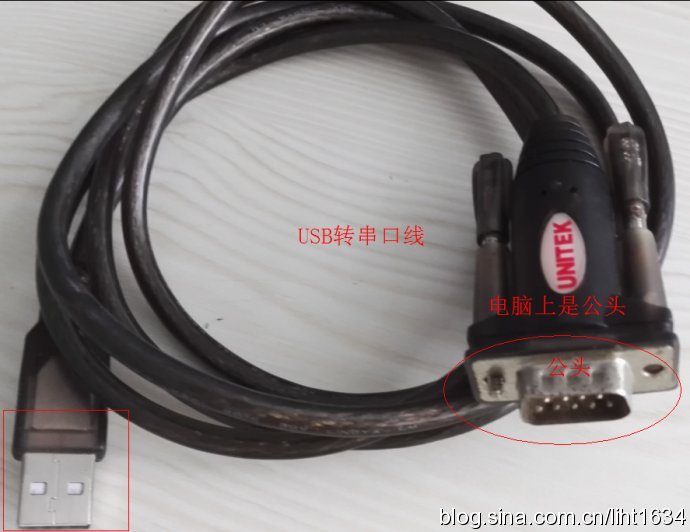

STC官方下载软件（stc-isp）不使用STC下载线直接下载程序，使用USB转串口线时，会出现无法下载程序的现象。可以购买图中UNITEK的USB转串口线，实际正常使用。
图1.4.2 STC下载线
二、软件版本与设置原因
1、软件版本与晶振设置
失败现象：软件版本STC_ISP_V483
MCU Type is: STC12C5608AD
MCU Firmware Version: 6.2G
Chinese:MCU 固件版本号: 6.2G
下次冷启动后使用 内部 RC振荡器 YES
下次下载时 P1.0/P1.1 与下载无关
下次下载用户应用程序时将数据Flash区擦除: NO
3.7V 以下复位
启动内部看门狗后禁止改看门狗分频数 NO
下次上电自动用有关参数启动内部看门狗 NO
Idle（空闲）状态时内部看门狗停止计数 YES
MCU Clock:4.9512MHz./时钟频率:4.9512.
Chinese:正在重新连接 ...
Current Baud is: / 当前波特率为：2400 bps.
We are erasing MCU flash...
正在擦除应用程序区...
MCU 出厂序列号：E668016806EFBB
正在下载...（开始时间：***）
（几秒钟后显示）
设置选项失败。

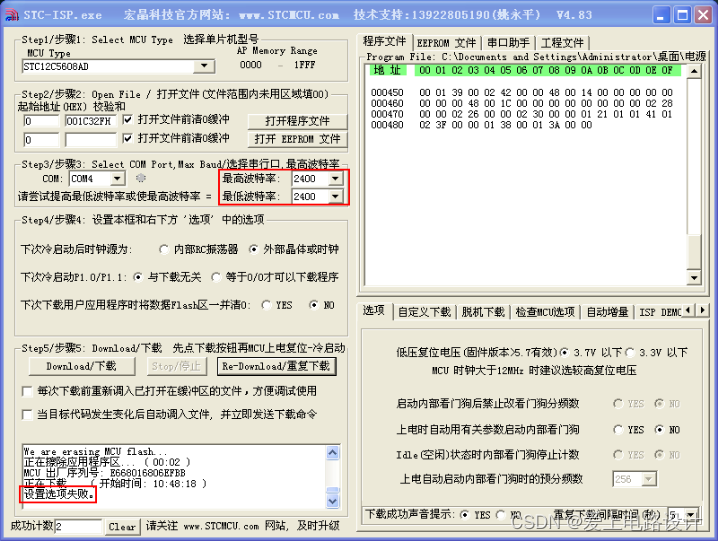

图2.1.1 设置选项失败

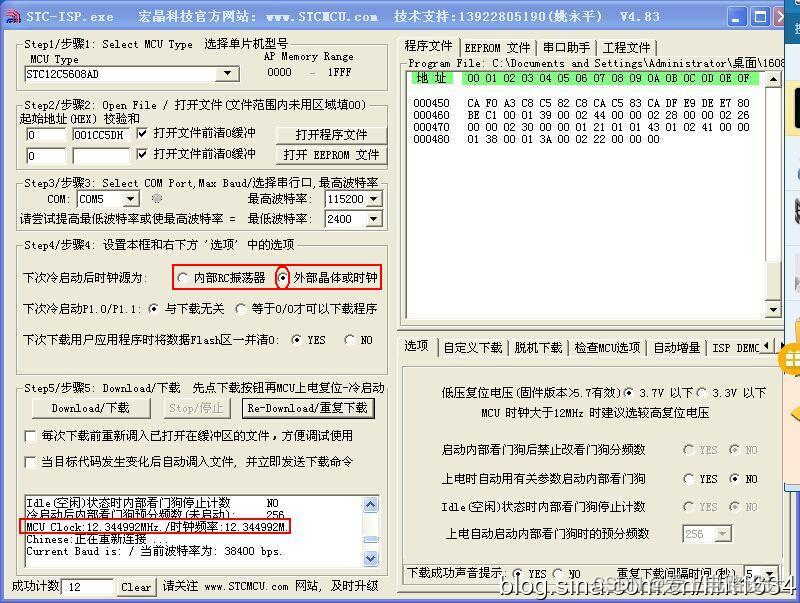

解决方法：软件版本stc-isp-15xx-v6.85M
用最新的版本下载程序即可，但是注意：若使用外部晶振一定不要勾选“选择使用内部IRC时钟(不选为外部时钟)”。
图2.1.2 外部晶振不要勾选

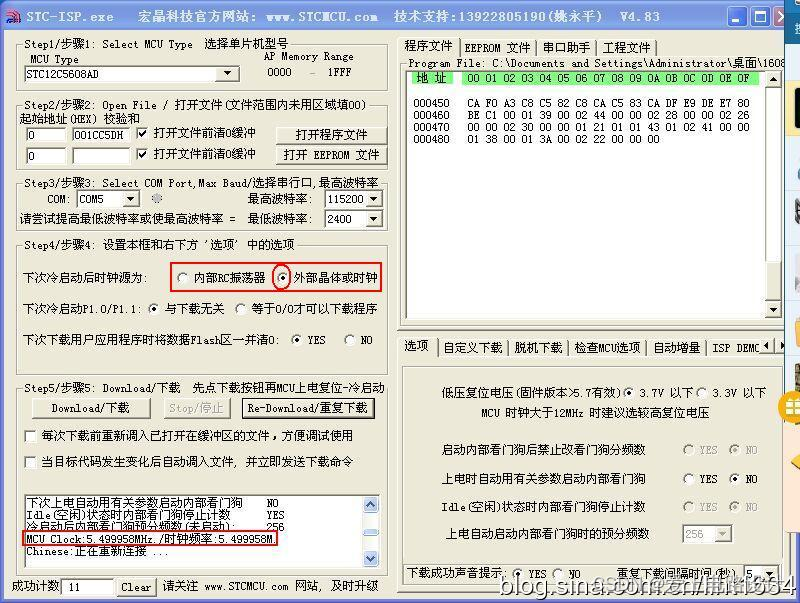

如下图读取到的晶振频率为5.499958M，是当前单片机内部晶振的频率。stc-isp-15xx-v6.85M累同如上。
若上次己经设置了“外部晶体或时钟”且正确烧录程序，那么本次读取到的内容如下。
图2.1.4
虽然有一些单片机之前设置的是内部RC时钟，即不需要外部晶振也可以下载，但若不小心在某次下载时使用了STC-ISP软件默认的外部晶体，正好单片机外部未接晶振，就会下载失败。可在单片机的外部加6~35M之间的晶振、30pF的电容(如图1.3.2)，然后再重新下载试试。测试时单片机必须加晶振！
2、波特率设置
失败现象：
Chinese:正在尝试与 MCU/单片机 握手连接 ...
MCU Type is: STC12C5A60S2
MCU Firmware Version: 6.2I
Chinese:MCU 固件版本号: 6.2I
下次冷启动后使用外部晶体或时钟
RESET pin 仍为 RESET
上电复位不增加额外的复位延时
振荡器放大增益: High gain
下次下载时 P1.0/P1.1 与下载无关
下次下载用户应用程序时将数据Flash区擦除: NO
P4.6/RESET2 用作 P4.6
启动内部看门狗后禁止改看门狗分频数 NO
下次上电自动用有关参数启动内部看门狗 NO
Idle(空闲)状态时内部看门狗停止计数 YES
冷启动后内部看门狗预分频数(未启动): 256
MCU Clock:24.045688MHz./时钟频率:24.045688M.
Chinese:正在重新连接 ...
（几秒钟后显示）
Connection failed. / 握手失败 (End: 21:00:39)
解决方法：

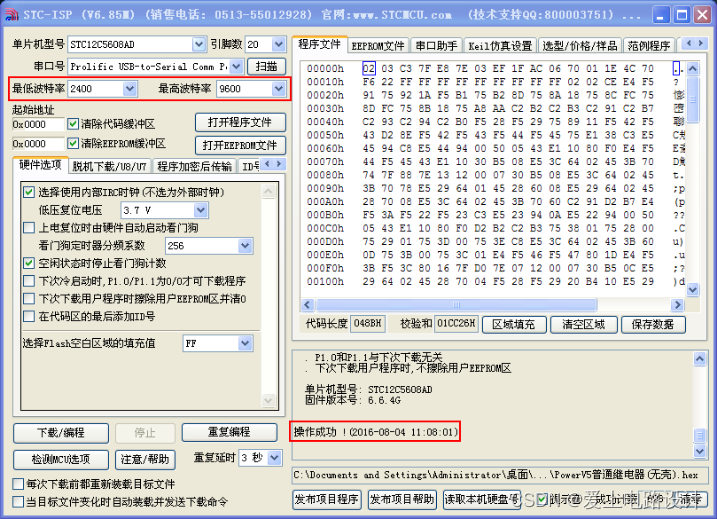

1）这个问题多出现在STC12C5A60S2单片机上，在较高的波特率时很容易在下载时出现握手失败。一般的解决方法是将第3步串口的最高波特率选择到1200，这样可以保证下载，但下载的速度较慢。
图2.2.1 波特率设置
-------------------------------------
2）另一种解决方法是把最高和最低波特率选择到同样的数值（如都调到9600），用下拉列表中不同的波特率来下载看看，找到成功率最高的那一个数值。
3）到STC公司网站上下载STC-ISP V4.86版本的程序，可以流畅地为STC12C5A60S2下载程序。不需要改波特率。
STC网站：http://www.STCMCU.com/。
3、下载保护设置
STC-ISP软件里有下载保护设置，即需要将P1.0、P1.1两个IO接口同时与GND连接才可以下载程序。一般型号的STC单片机默认不使用此保护，但如STC12C5406等单片机默认开启保护。若上面的方法失败，尝试将P1.0、P1.1接口短接在GND上再下载。而且以后注意在下载时关闭这个保护功能，除非确实需要保护。
图2.3.1 P1.0、P1.1设置
单片机出厂时的缺省设置是“P1.0/P1.1”与下载无关，P3.0/RxD、P3.1/TxD 通过RS-232转换器连接到电脑的普通RS-232串口就可以下载/编程用户应用程序到单片机内部用户应用程序区了。
若单片机在正常工作时P3.0/RxD外接的是RS-485/RS-232等通信电路，推荐选择步骤4中:下次冷启动“P1.0/P1.1”等于“0/0”才可以下载程序。
单片机冷启动后(先无电后上电)首先运行单片机系统ISP监控程序。系统ISP监控程序首先判断是否需要“P1.0/P1.1”等于“0/0”才可以继续执行系统ISP监控程序。
若用户设置了下次冷启动后“P1.0/P1.1”等于“0/0”才可以下载程序，而下次冷启动后“P1.0/P1.1”不同时为“0/0”，则单片机立即结束运行系统ISP监控程序，软复位到用户应用程序区执行用户应用程序。
若用户设置了下次冷启动后“P1.0/P1.1”等于“0/0”才可以下载程序，冷启动后如“P1.0/P1.1”同时为“0/0”，则单片机会去判断P3.0/RxD口有无合法下载命令流(有几百个字节)。若有合法下载命令流，则下载用户应用程序。若无合法下载命令流，则单片机立即结束运行单片机系统ISP监控程序，软复位到用户应用程序区执行用户应用程序。
若冷启动后 P3.0/RxD 口有很多“乱码”进入P3.0串口，虽然系统ISP监控程序能正确地判断是不合法的命令，但是较多的“乱码”会使单片机从“运行系统ISP监控程序状态”转变为“运行用户应用程序状态”的时间拉长，造成用户误认为是复位时间过长。
设置下次冷启动后“P1.0/P1.1”等于“0/0”才可以下载用户应用程序的好处是：将单片机从“运行系统ISP监控程序状态”变为“运行用户应用程序状态”的时间缩短到50mS以内，此时间可忽略不计，因为R/C阻容复位电路的时间误差是毫秒级的。大部分用户选择单片机出厂时的缺省设置“P1.0/P1.1”与下载无关就可以了。
4、STC-ISP程序闪退
失败现象：
点击STC-ISP软件的“下载按钮”时，STC-ISP软件自行关闭。
解决方法：
将单片机的电源断开，然后再点击“下载”按键，再给单片机上电。此问题的原因可能是单片机现存的用户程序在操作P3.0、P3.1接口(UART复用接口)，使得STC-ISP软件接收到错乱的串口数据，而导致软件自行关闭。解决方法同“3、下载保护设置”所述。
5、360杀毒软件误删除
进入360杀毒软件，把STC软件包或其中的可执行文件软件设置为"可信任软件"。
三、EEPROM填充0xFF
使用高版本的软件，比如这里的V6.85M版本。
1、点击如下图1处“区域填充”，在“填充数据块”界面中根据单片机型号修改2、3处。
-----------------------------------------------------------

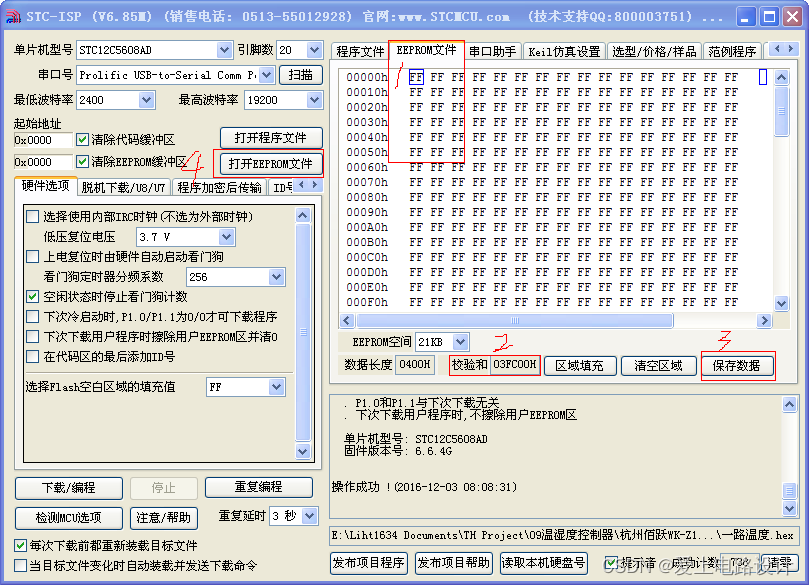

2、填充出来的效果如下图，2处的校验和也会发生相应变化，点击3处的“保存数据”，下次可以直接从4处打开EEPROM即可。
-----------------------------------------------------------

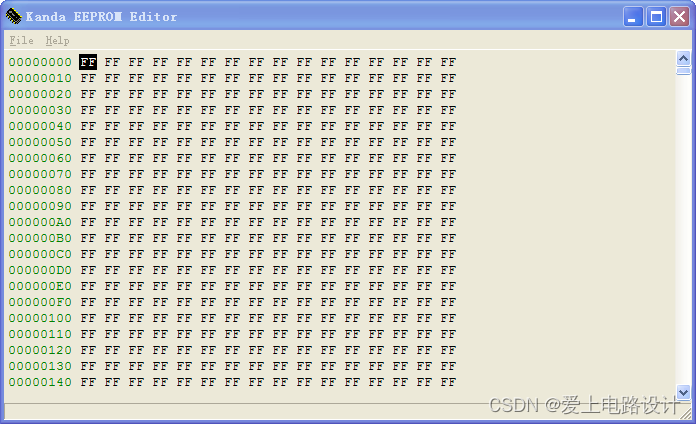

3、注意：用下面的软件生成的文件，STC_ISP不认。
图3.3.1 填充数据块
四、STC系列ISP下载编程工具与一键下载电路
1、28pin单片机专用STC12下载编程工具

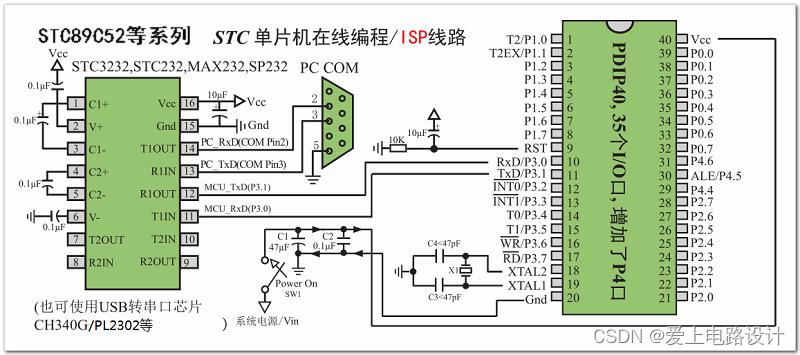

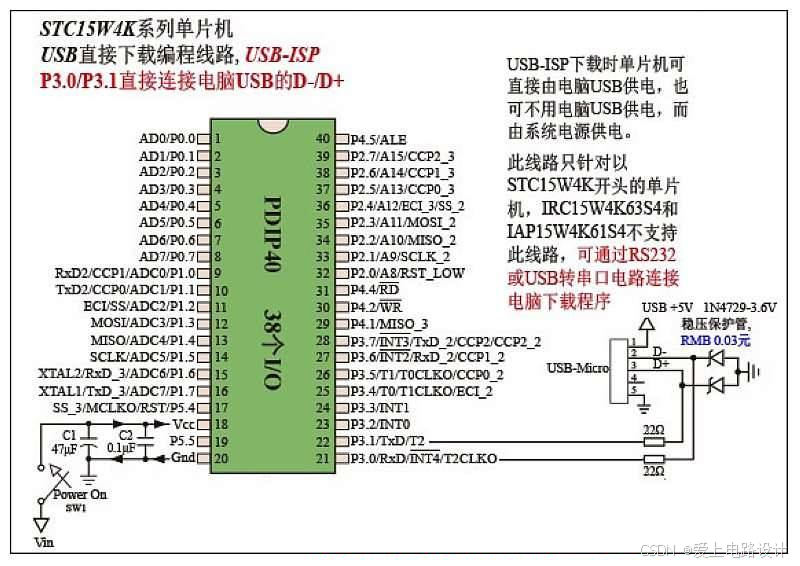

图4.1.1 电路原理图见下图1
宏晶官网给出的“STC-ISP下载编程烧录失败汇总(荐)”，宏晶STC单片机。
2、U7W Programmer/编程器

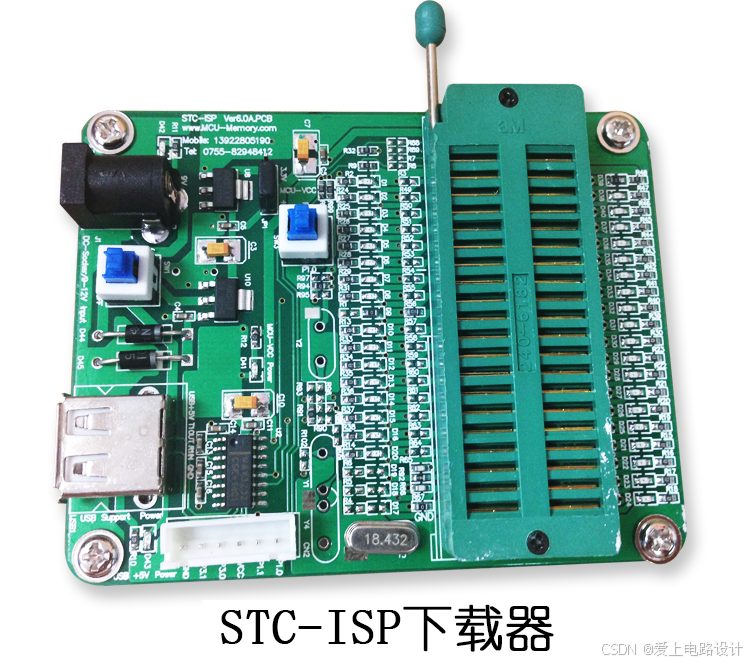

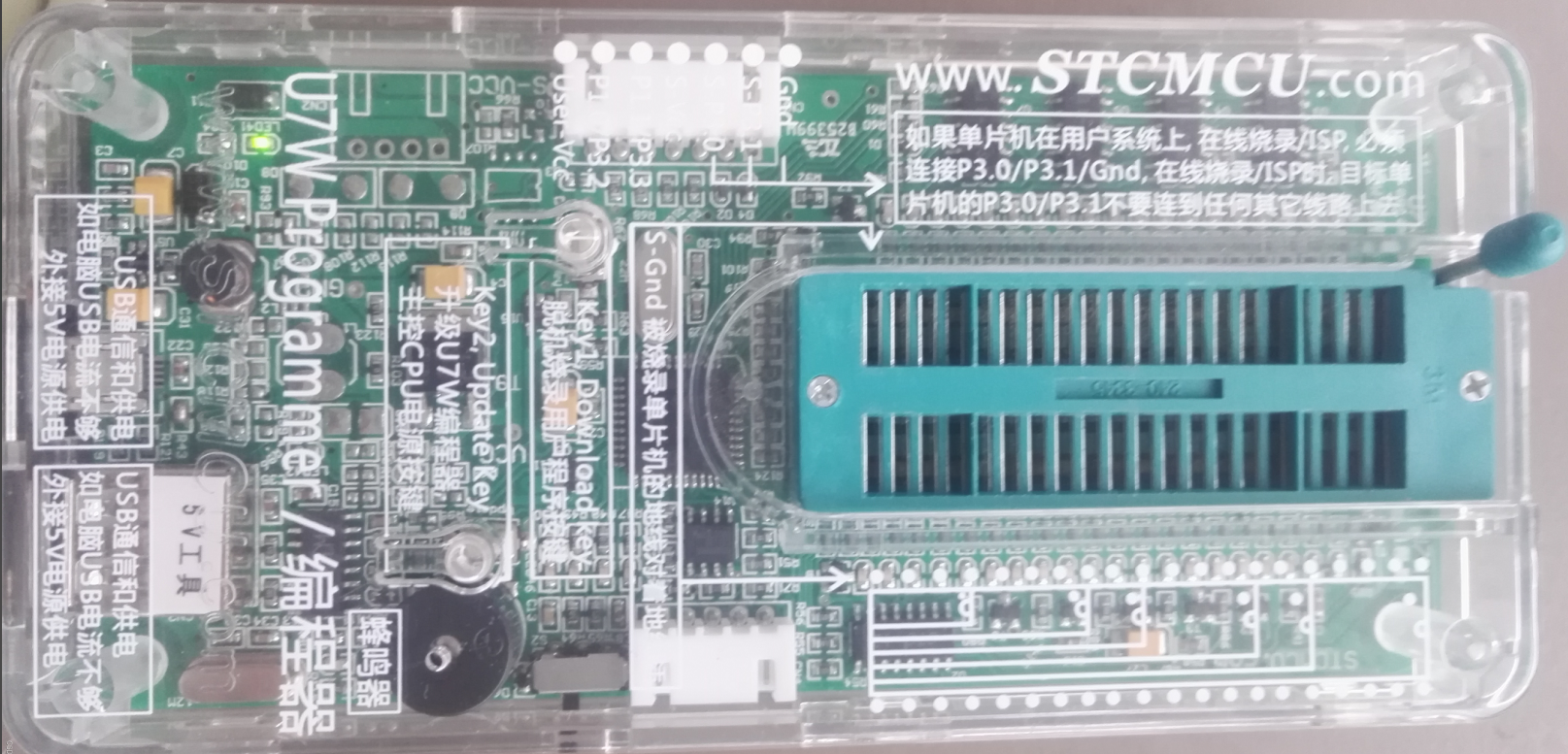

图4.2.1 U7W Programmer/编程器
以15F2K61S2为主控，B6284N升压芯片。

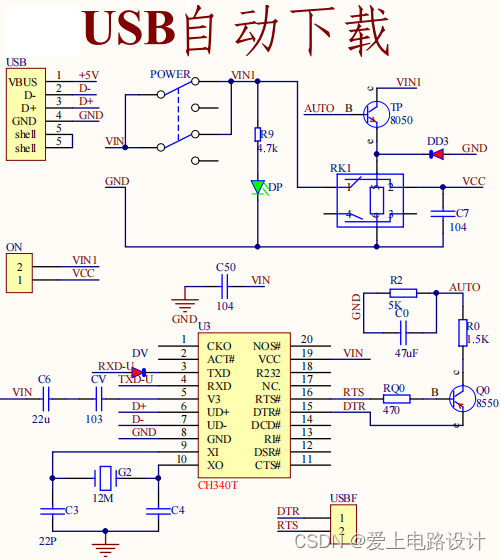

3、一键下载电路
图4.3.1 成熟电路
