华硕X550CC笔记本进红酒维修

目录：

1、描述

2、故障现象

3、故障原因及维修

---

1、描述

去年30晚上购得，今年初三进红酒。因为是去年上市的笔记本，故此板现在没有图纸，维修比较麻烦。原发表于新浪：华硕X550CC笔记本进红酒维修。

2、故障现象

屏幕暗屏，时正常显示时不正常显示。在正常显示时测40脚屏插座上的电压，不正常时测40脚屏插座上的电压进行对比，后发现26脚电压0.36V如跳到3V又回到0.36V则显示会正常。而且会不定时掉电，有时不出CPU供电。

正常显示时的电压如下：

3.3V_PIN：1、5、6、9、10、11、12、13、34、35、36

19V_PIN：29、30、31

GND_PIN：4、8、16、19、22、25、28、32、37、40

信号PIN：14、15、17、18、20、21、23、24

3V_PIN:27

剩余PIN：2、3、7、38、39、33（0.01V）

3、故障原因及维修

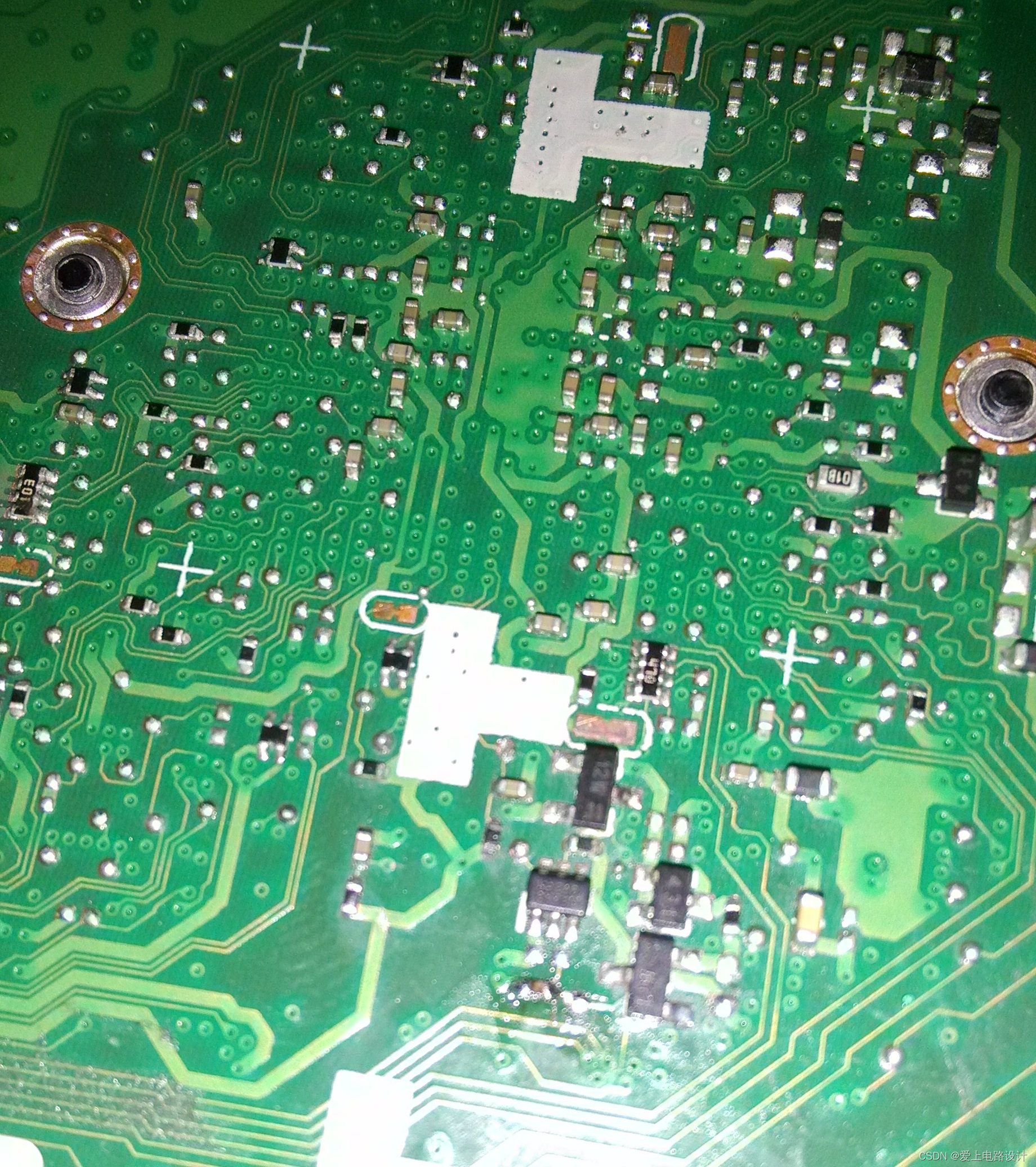

南桥的反面明显进液痕迹，如下图。软毛刷蘸取洗板水，对进液的地方进行清洗。

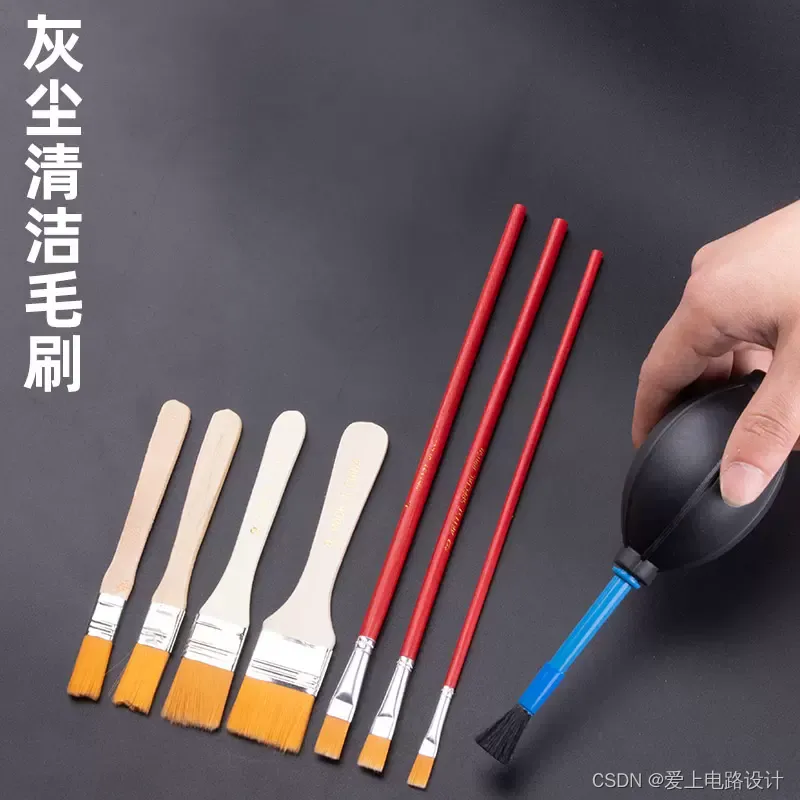

注意：对进液故障，一定要用软毛刷。

因为此时相关的元件会发暗变灰色，比较脆弱，力大容易将元件刷掉。

电阻的引脚变灰，阻值有几兆，根据电路的设计可以判断出电阻为多大，换之。屏幕暗屏是从35脚拉一个10K电阻到26脚上(断开原连接)。通过以上两步处理后，屏插座26脚电压仍为0.36V，电压强拉上去，多次测试OK。

---
