快克205焊台的维修与工作原理分析

文章详细介绍了焊台的组成部分,包括焊台手柄组件(含发热器、温度传感器等)、主机的变压器、功率板和控制板工作原理。重点讨论了常见故障代码及其处理方法,并提到智能硬件电路设计的相关内容。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录:

一、焊台简介与故障原因

二、焊台手柄组件

三、焊台主机

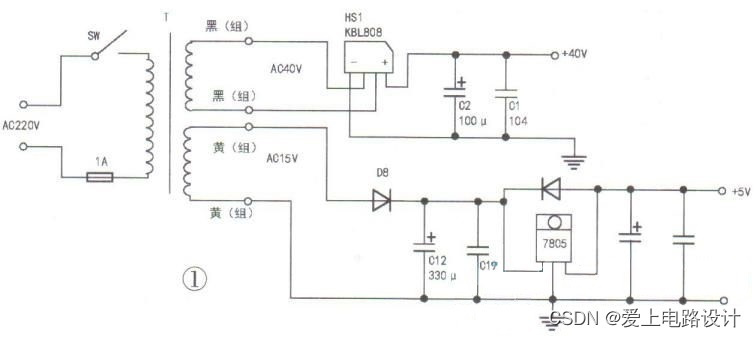

1、变压器与焊台背面

2、功率板

3、控制板


一、焊台简介与故障原因

QUICK快克205高频150W恒温数显焊台:

参数:

功率150W
电压AC220V
加热原理高频涡流
温度范围50~600℃
温度稳定性±2℃
焊咀对地电阻<2Ω
焊咀对地电势<2mV
手柄型号QUICK 902A
发热芯型号H1205A
传感器型号S1205A
焊咀型号500系列
焊咀/发热芯分体式
海绵型号B6562
外形尺寸200*130*100mm
重量约4.6kg

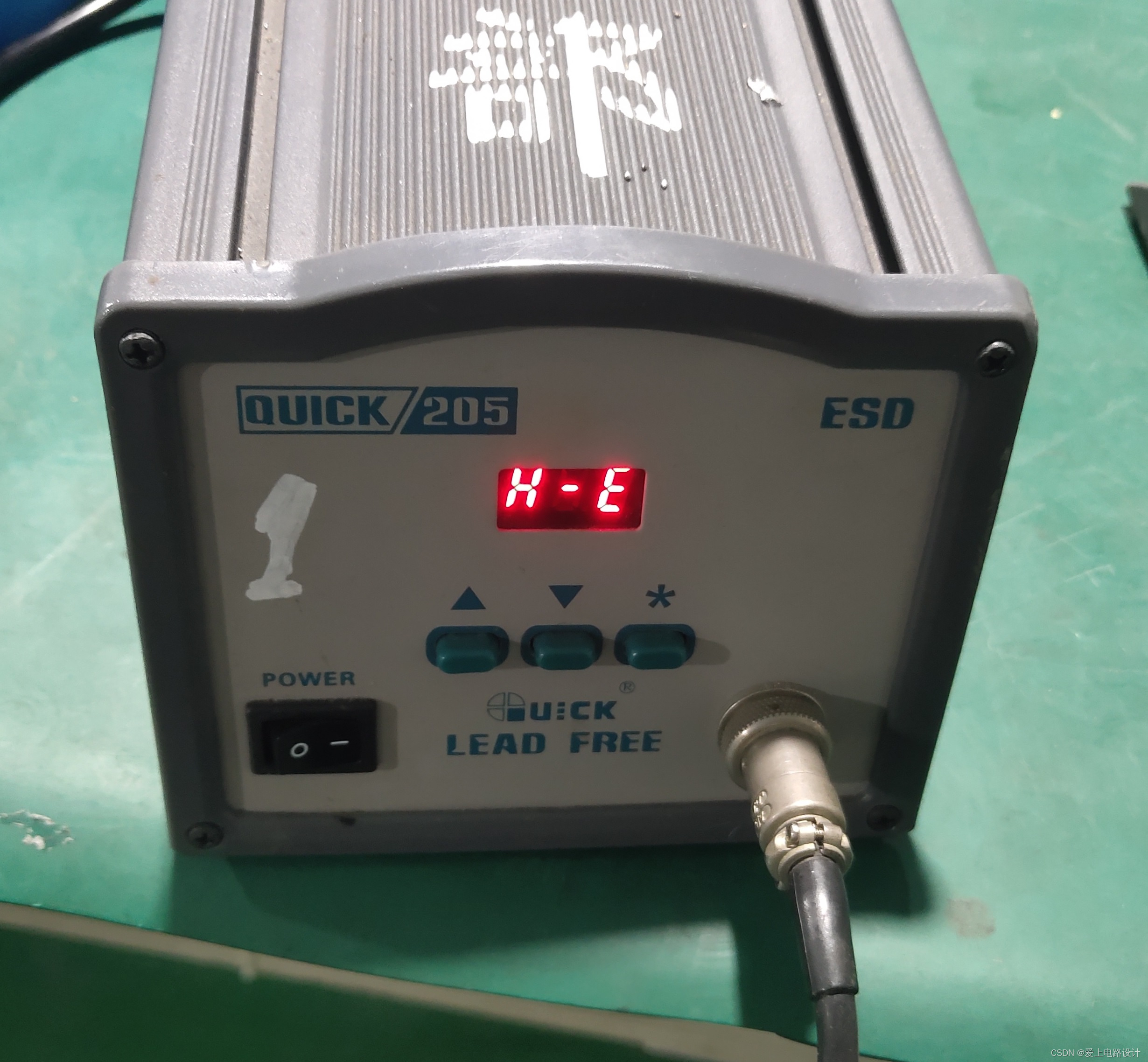

​焊台报故障码“H-E”,意即Heat Error,如下图所示。

有些故障码显示“5-E”实为“S-E”,为数码管显示原因,意即Sensor Error。正常的焊台拔去手柄的连接插头,就会显示“S-E”。

故障原因总结如下:

故障类别故障原因处理方式

S-E

一般为温度传感器故障

热电偶7.5Ω@25℃

更换温度传感器

H-E

一般为加热器故障

正常阻值2.5Ω

更换加热元件
控制电路故障焊台的控制电路出现故障维修PCBA

一般手柄组件故障居多,其中的温度传感器与加热器均在手柄内部。

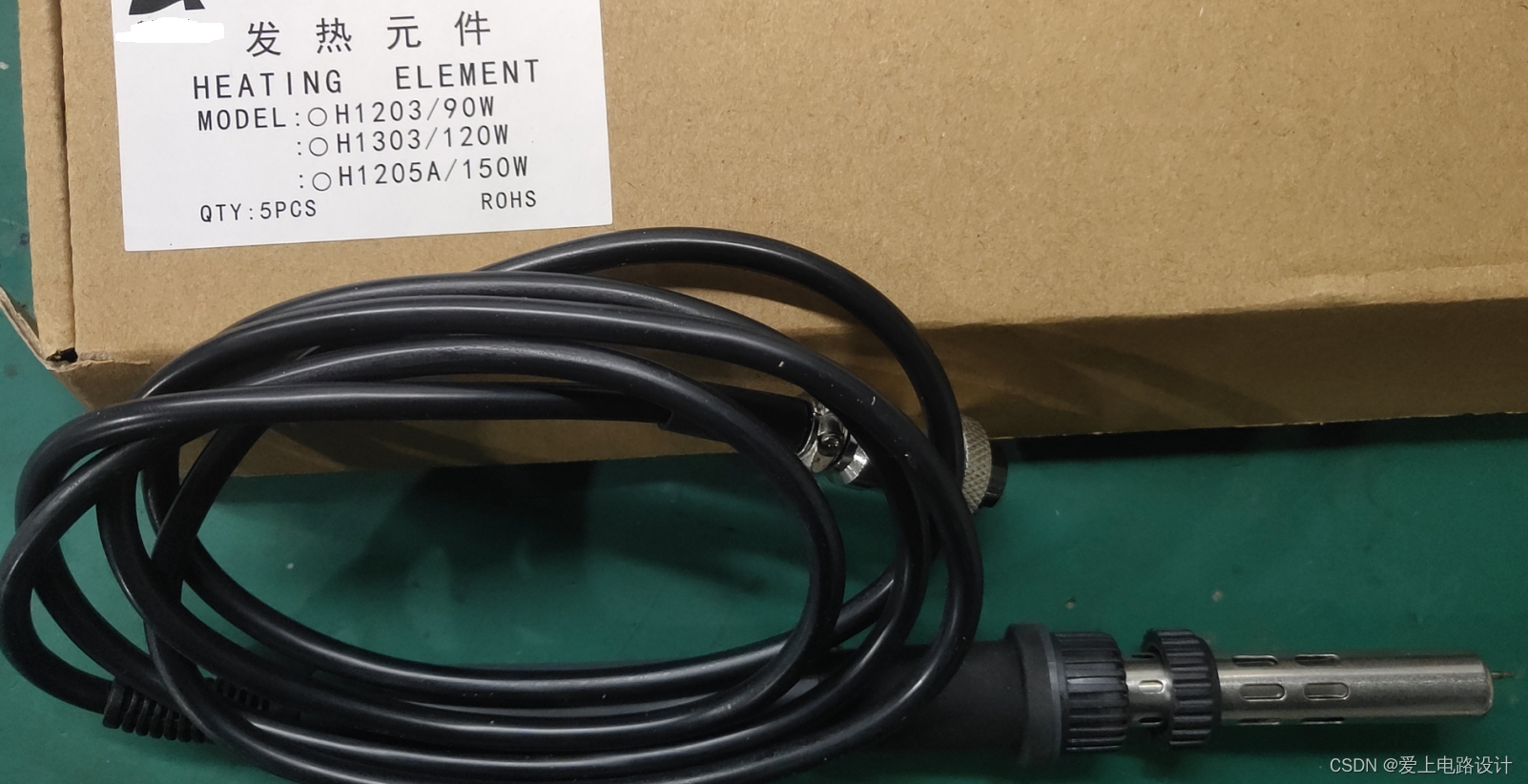

可整体更换维修,简单快捷。建议不要购买原厂,可以使用副厂的产品,如下图。

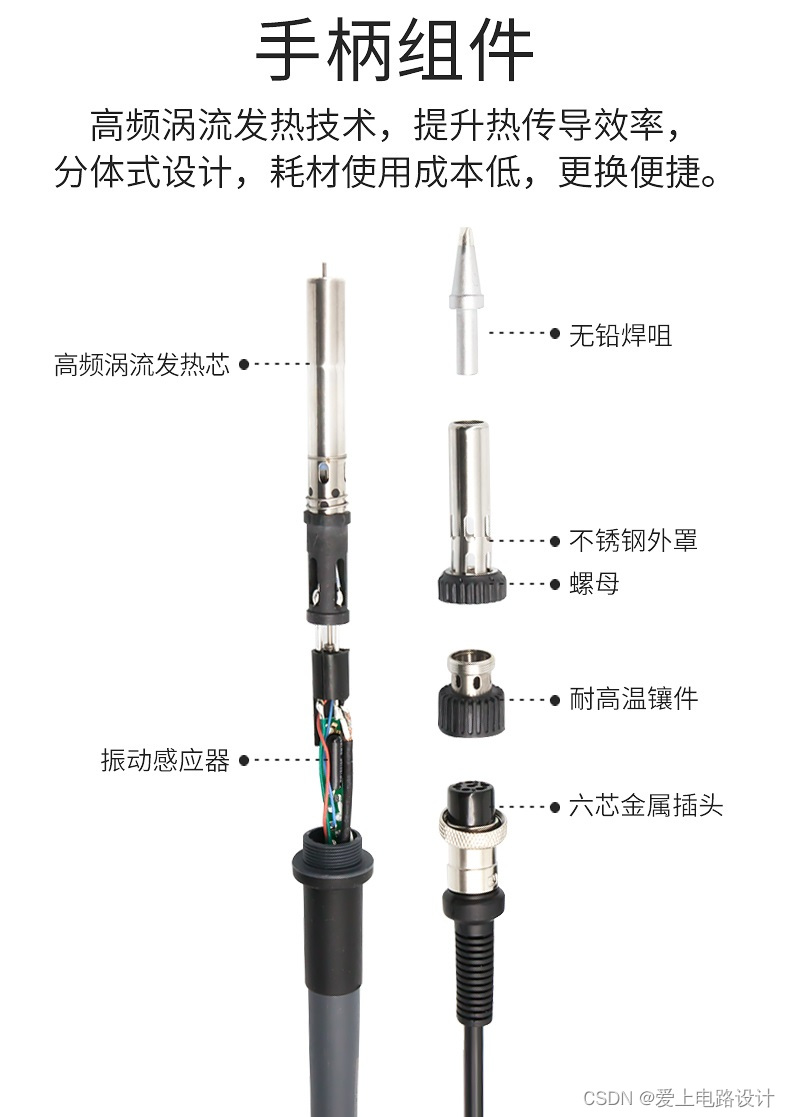

二、焊台手柄组件

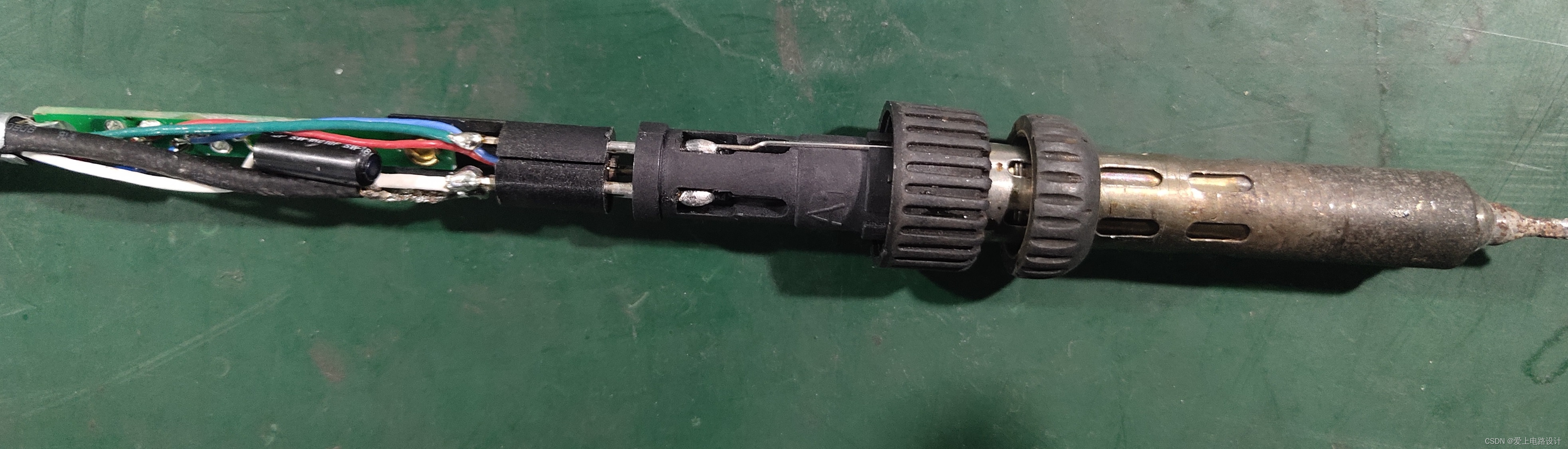

拆掉外壳体后整体手柄:

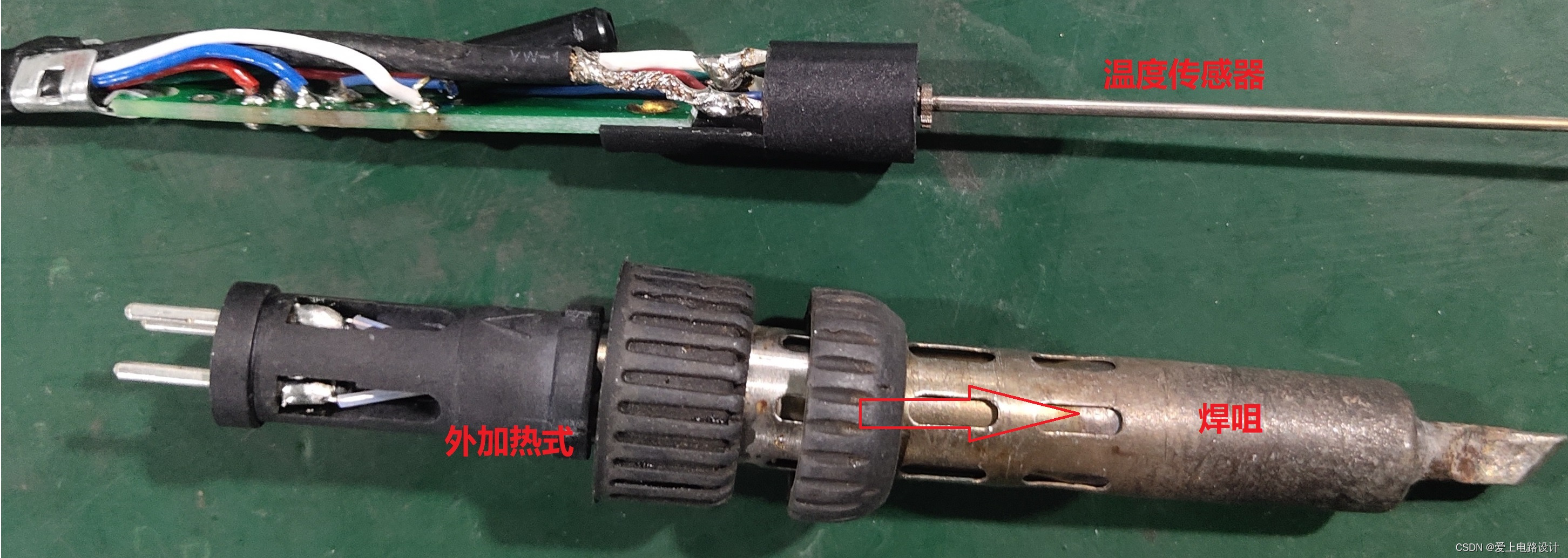

发热器是插拔式的,可分离:

线路板与发热器分离。温度传感器为热电偶,发热器包住烙铁头加热。热电偶穿过烙铁头后部,温度检测更精准。

发热器与焊咀分体结构:两者的的分体设计能完全避免发热器必须与焊咀一起更换而带来的不必要损失。

手柄闲置检测采用震动开关,若20分钟不使用会切断电源输出。

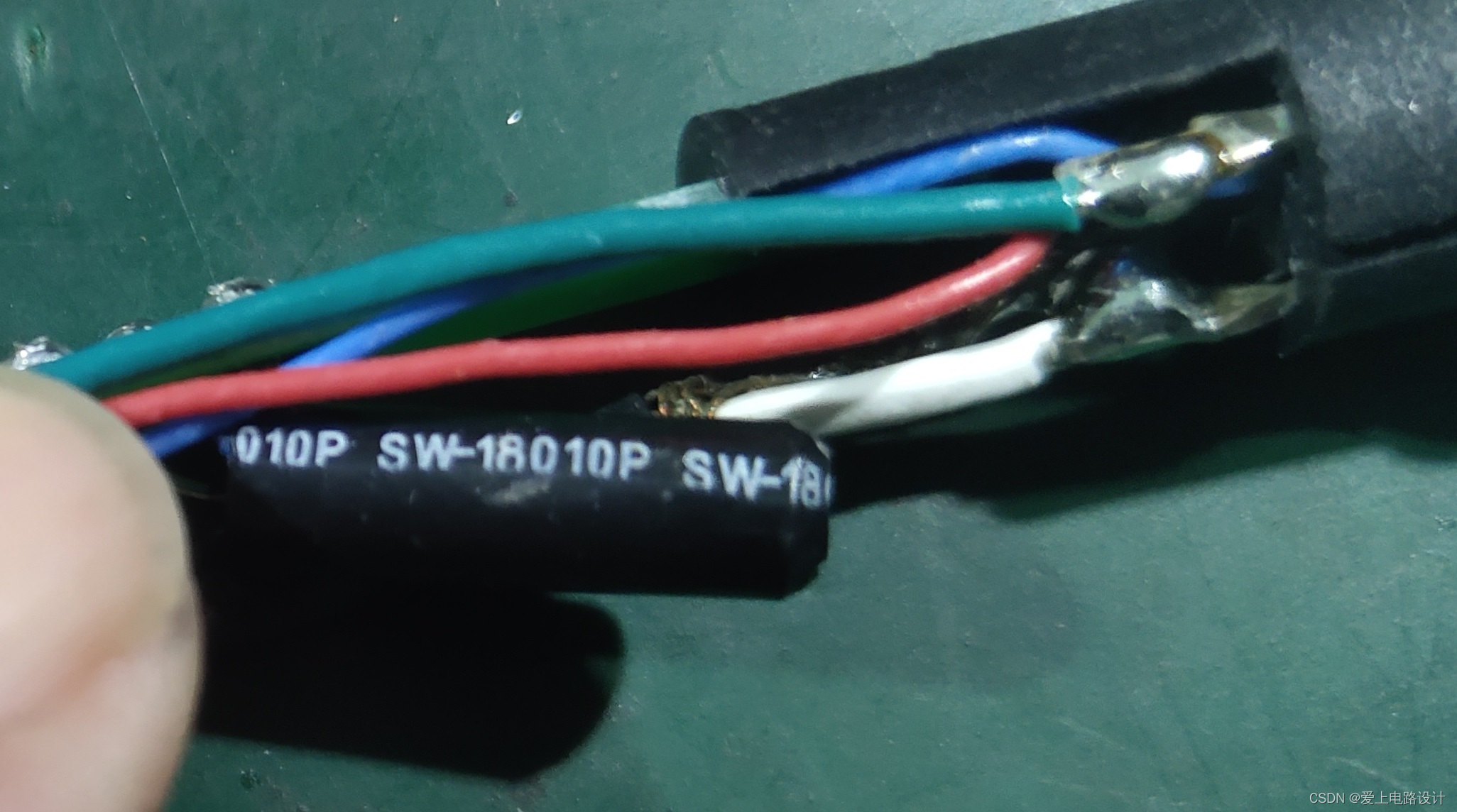

高灵敏震动开关SW-18010P:

(1)本开关在静止时为开路状态(OFF),当受到外力触碰而达到适当的振动时,导电引脚 会产生瞬间导通状态(ON),使电气特性改变,而当外力消失时,电气特性又恢复开路状态(OFF)。

(2)无方向性,任何角度可触发动作。

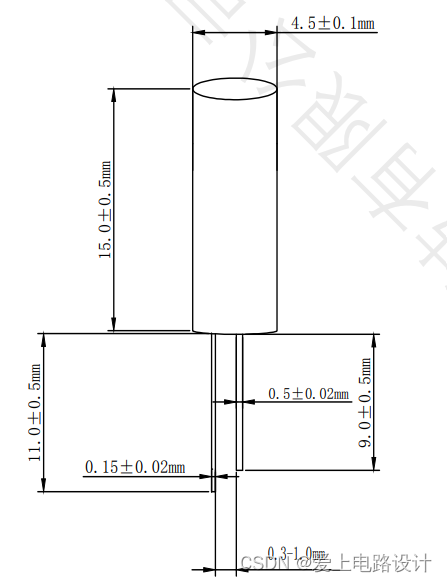

(3)防水密封型,其尺寸如下图。

连接焊台主机的接插件:

三、焊台主机

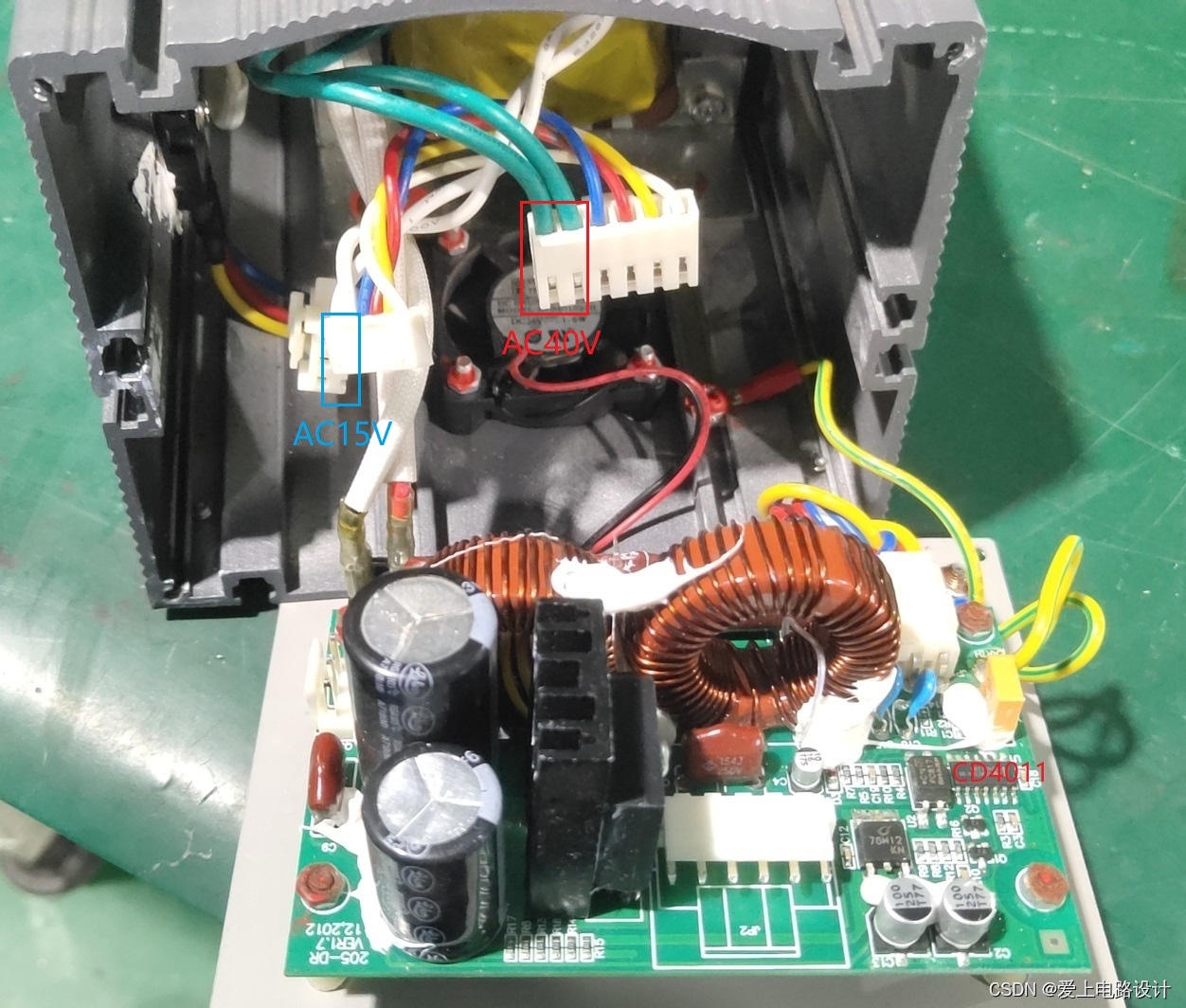

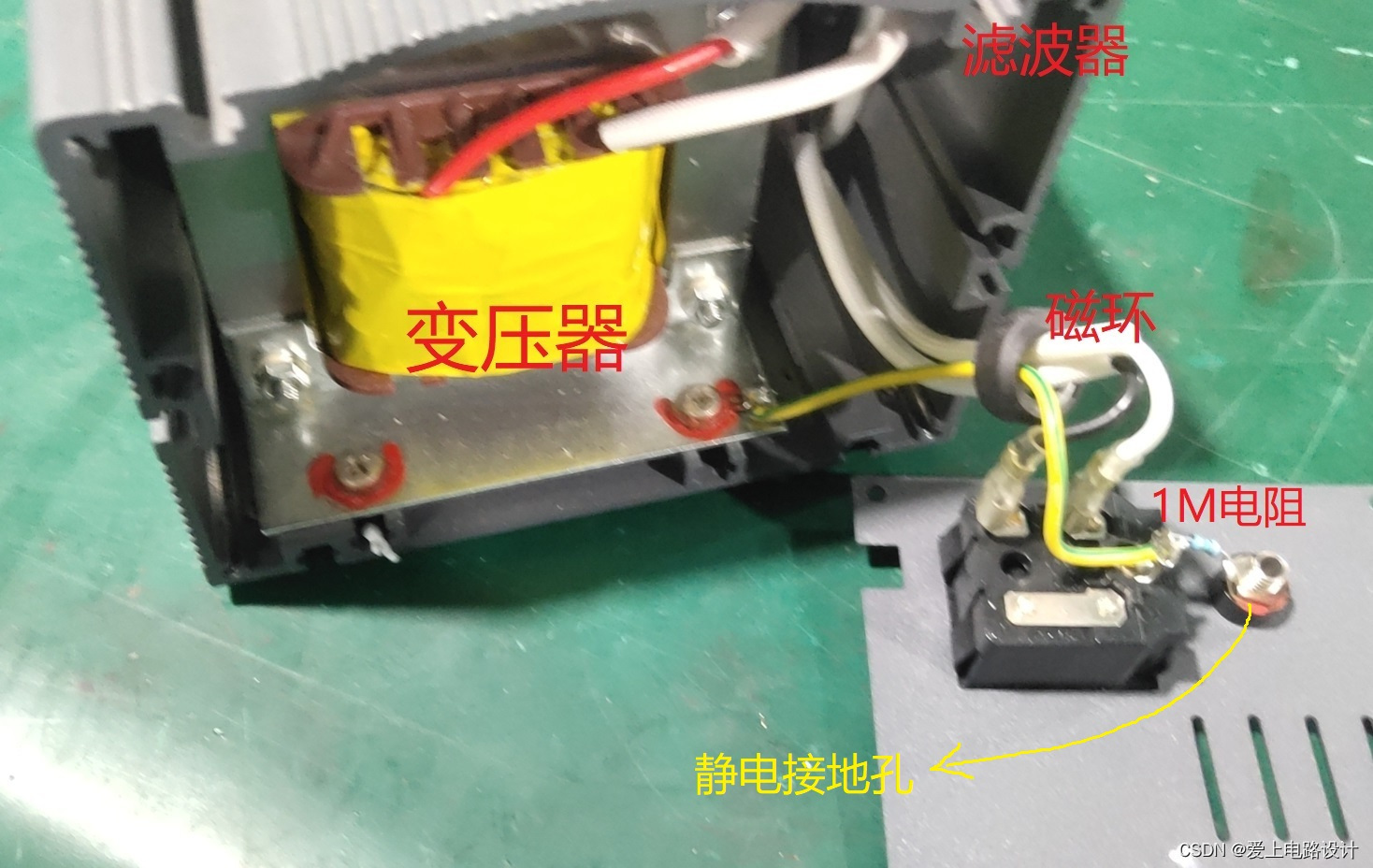

1、变压器与焊台背面

2、功率板

放一张类似的电路图:

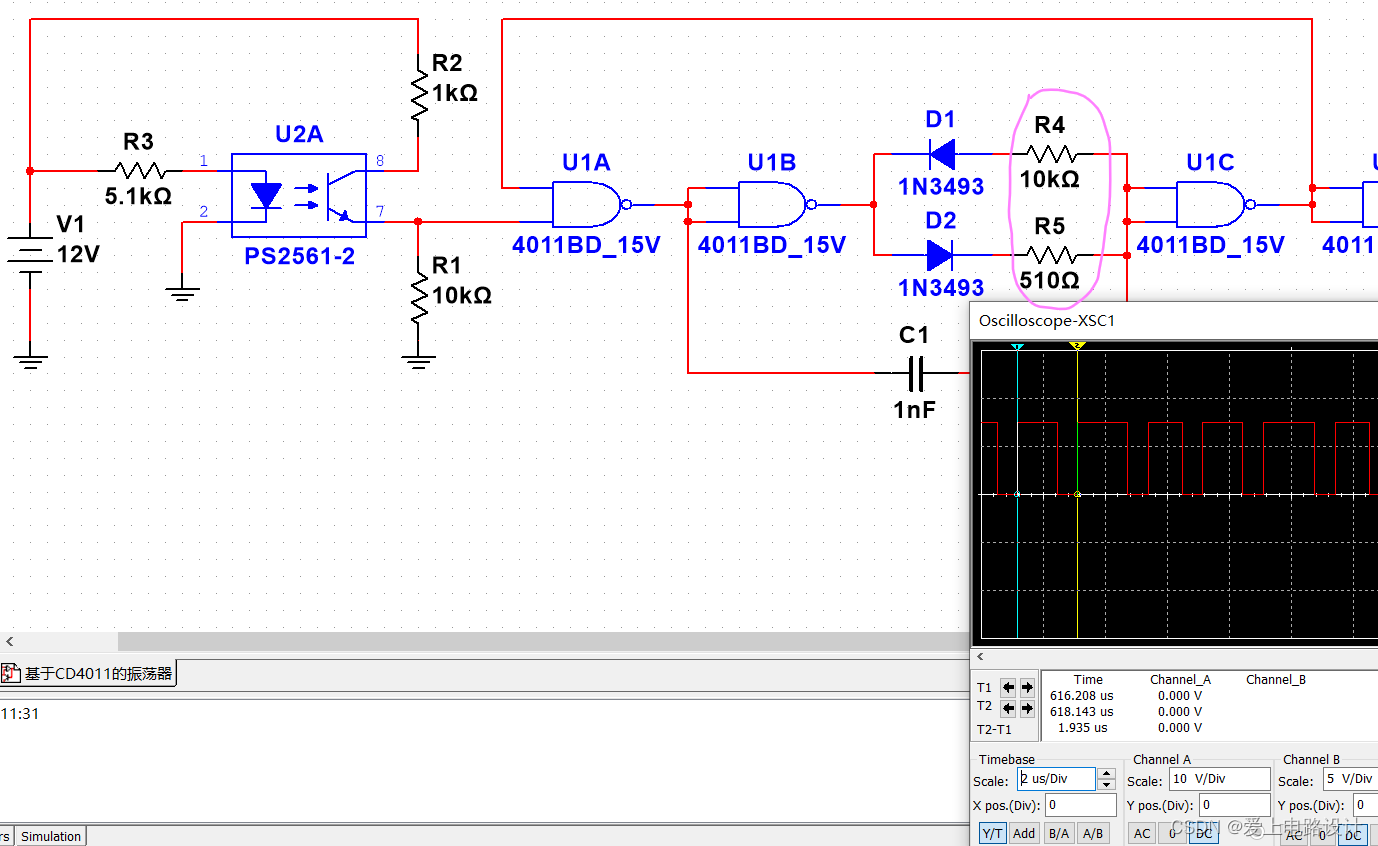

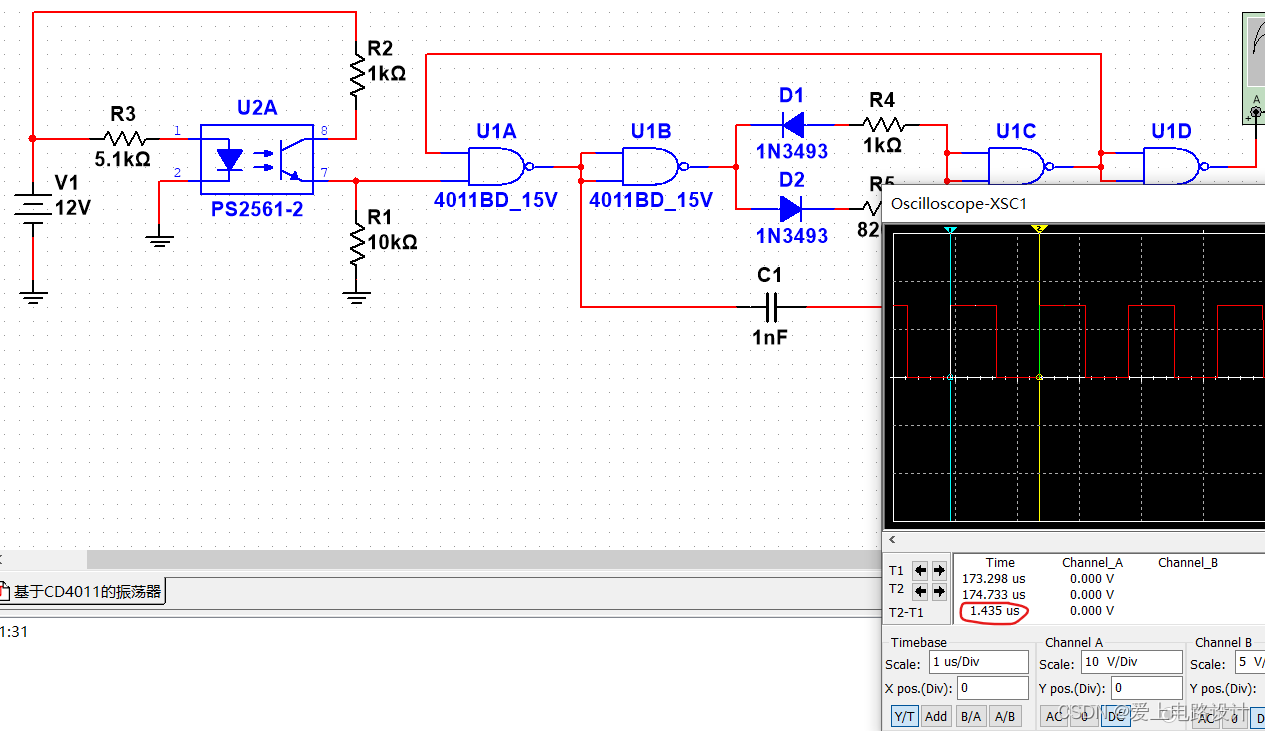

CD4011BCM构成一个振荡器,R3与R4用于修改占空比。其U1D的输出经过图腾柱Q1、Q2驱动Q3/IRFP360LC。本振荡器受控于Op1,它由控制板的MCU/ATMEG88A控制。Multisim仿真如下图所示。

调整仿真图中的R4、R5电阻,用于更改占空比:

原文件下载请移步:基于CD4011的振荡器

①磁环参数

L1 磁环T130-2:初级用1.0的漆包线绕48T;次级反馈供电,如果用48V电源,大约6T,大约需要漆包线2.25米。

L2 磁环T157-2  1.0的漆包线绕48T;次级H-E监测,绕0.5T大约需要漆包线2.5米。

②高频焊台加热原理

类似于电磁炉原理,从电网输入的低频的交流电转变成高频的交流电。

高频电流加到电感线圈后,利用电磁感应原理转换成高频磁场,并作用在处于磁场中的金属物体上,然后在金属物体中生成与磁场强度成正比的感生涡流,频率越高,涡流越集中在金属物体的表层。

涡流在金属物体内流动时,会借助于内部所固有的电阻值,利用电流热效应原理生成热量。

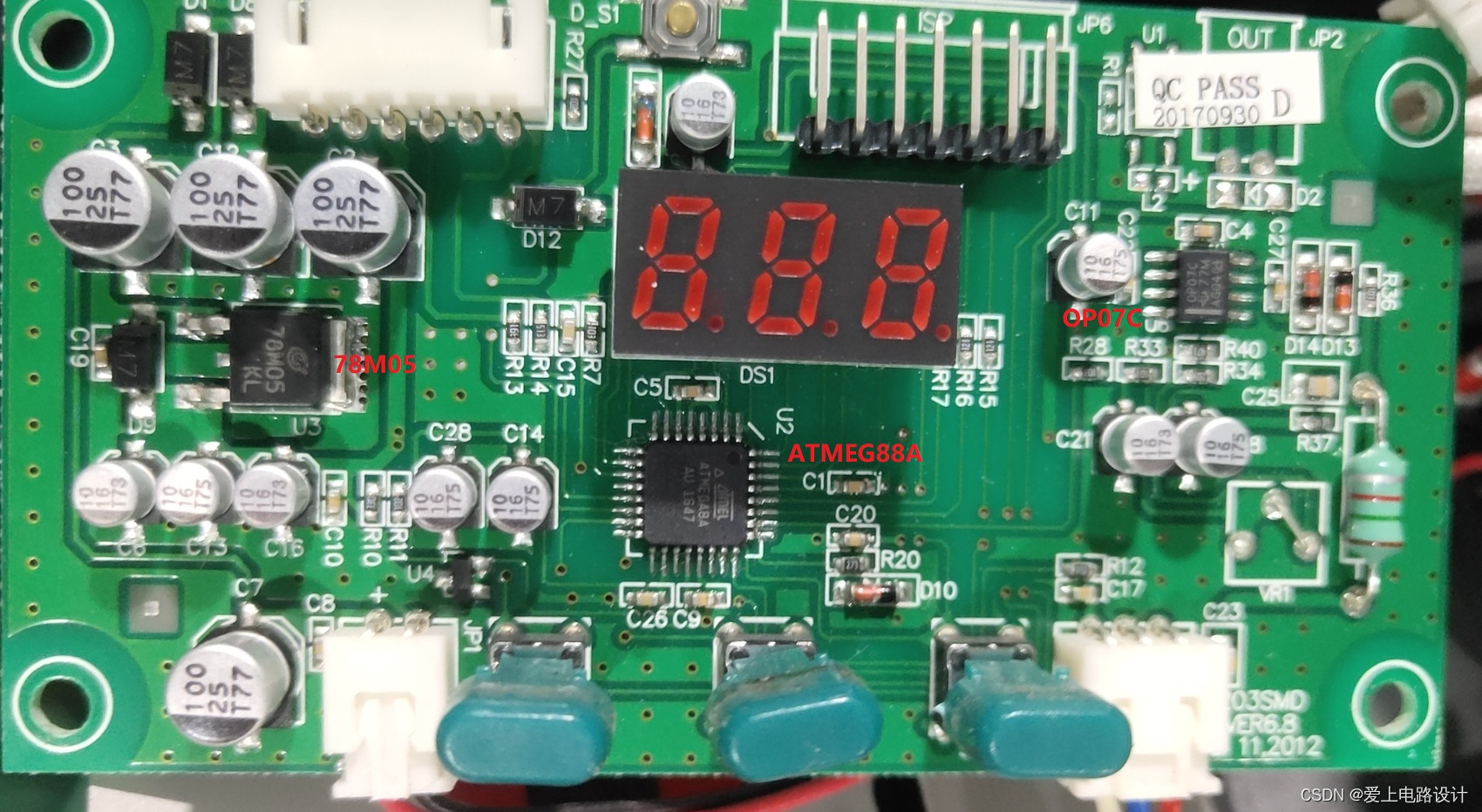

3、控制板

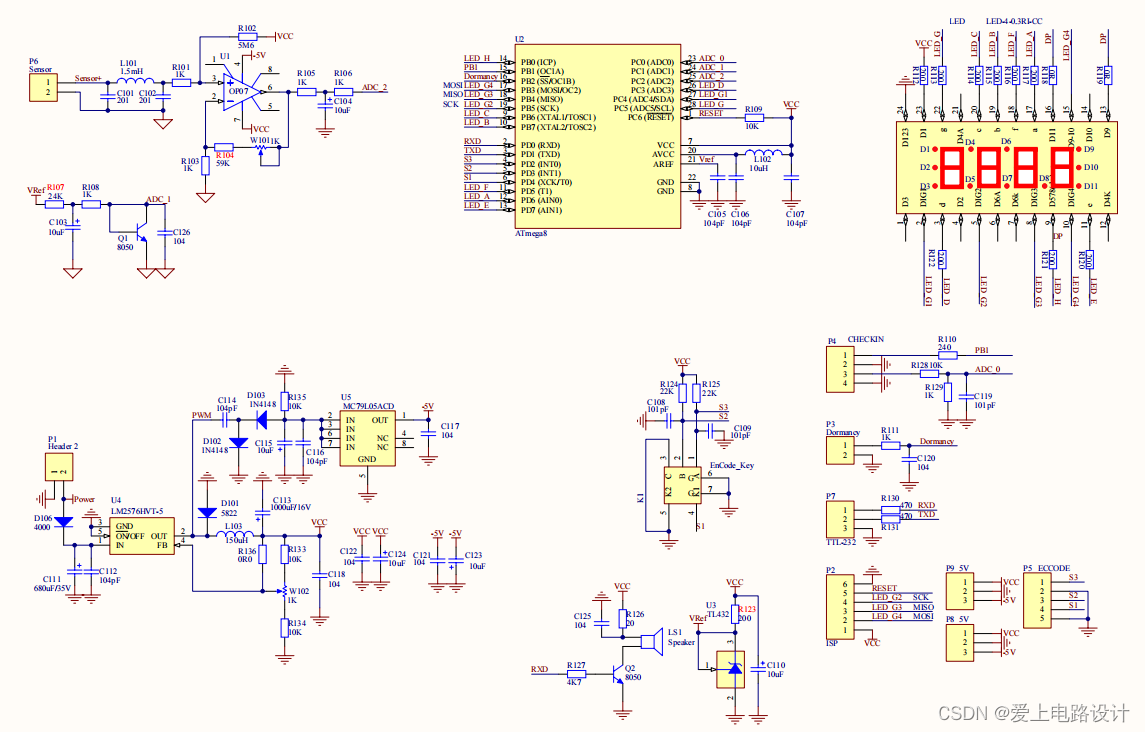

放一张类似的电路图:

案例原理图与代码下载:基于AVR的智能高频焊台,仅供参考。

此焊台1100元左右,其品牌附加值太高,个人使用不建议购买。重量很实足,主要就是变压器重量,携带不是很方便。不知道为啥不用开关电源,设计惯性?


有意向智能硬件电路设计想法的同仁移步:单片机(汇编与C代码)、PLC硬件电路设计,大家共同进步。

申明:该设计资料来自“一乐开源”,设计资料仅供学习参考,不可用于商业用途。 前言: 高频基本功能完成,只能说是可用的状态,距离商业话还有一段路要走。板子基本安装调试完成,目前发现一些问题,进一步的工作将在总体测试后统一修改,本项目使用开源基金打样的PCB。本项目作为一乐开源基金的首发项目,希望能够抛砖引玉,给大家带来更多的好玩的项目。 控制部分原理图错误和修改: 1、R104应改为接U1(OP07)二脚;--原图为接地,需要拆掉R104,换成直插电阻飞线 2、蜂鸣器音量R126改20-30R 3、R112考虑改300R,否则亮度和D9不一致。R118和R119只装一个,使用D9表示加热的情况用R119,否则用R118. PCB错误和修改: U2(M8)的位置跑了,L102和M8-PIN19短路,需要割开。 M8--PIN6和编码器的线短路,需要飞线连通。 功率板错误: 1、R9不用直接短路 2、全桥D5的丝印正负标识反了。 3、VR1 7812 的丝印方向反了,实际散热片的位置要靠板子的边沿。 已知的问题: 1、现在原定使用的外部TL431基准噪声很大,使得ADC读数跳动接近30个字, 具体问题有待验证,这样只能使用M8内部的基准源。 2、现在的输出使用控制板无法达到满功率,不使用控制板短路光耦32V下满输出 供电电流1.2A左右,但是使用控制板后之有0.6A的水平,可能控制算法还有需要改进的地方 3、其他未尽事宜:加热器监测没有开放,暂时没有这个功能;12v反馈供电没有调试,因为目前使用32V的电源供电,反馈电压不够。 全板工作照: 整个硬件设计包括三部分:电源,控制和功率板,见截图: 补充内容: 控制板部分的硬件调试基本完成,昨天调通了外置基准的部分,郁闷,可能遭遇假的TL431,实际测量输出电压都之有2.40?V,所以造成M8的基准不稳定,后来调选了几只,输出电压基本都在4.48V以上,采样基本稳定,后来减小了TL431的限流电阻到200,采样已经稳定。现在看来M8对于外置基准需要的电流还是不小的。这里完成以后,使用内置基准的程序将暂停更新,重点调试使用外部基准的程序。为什么优先外部基准的程序,因为热电偶输出4毫伏左右100度,这样放大60倍以后刚好在0-700度的范围和ADC的采样结果对应,基本不用换算,少了一次除法计算,程序的执行效率会提高。 附件内容截图:
