PLC系统的抗干扰措施

在工厂自动化流水线上，变频器和PLC是形影不离的“老搭档”。变频器管着电机转速，PLC负责指挥全局，可有时候它们却“闹矛盾”——变频器一跑起来，PLC就开始“犯迷糊”，信号乱跳、程序出错，甚至直接停摆。

那么变频器为啥会“欺负”PLC呢？

变频器靠快速开关来调速，这过程会蹦出不少高频噪声，从几十kHz到几十MHz都有。这些“噪音”要么顺着电源线跑，要么通过空气飘，搞得PLC晕头转向。比如，PLC的传感器信号可能被干扰得乱七八糟，或者开关指令莫名其妙出错。下面介绍几种方法。

1、装上滤波器

变频器传来的噪声，很大一部分是顺着电源线钻进PLC的。装个滤波器就能把它拦住

GRJ9000S-10-T是专门为变频器设计的，电压250V/电流10A，能够对付150kHz到30MHz的噪声。它就像个“门卫”，只让正常的50/60Hz电源过去，高频杂音全挡在门外。

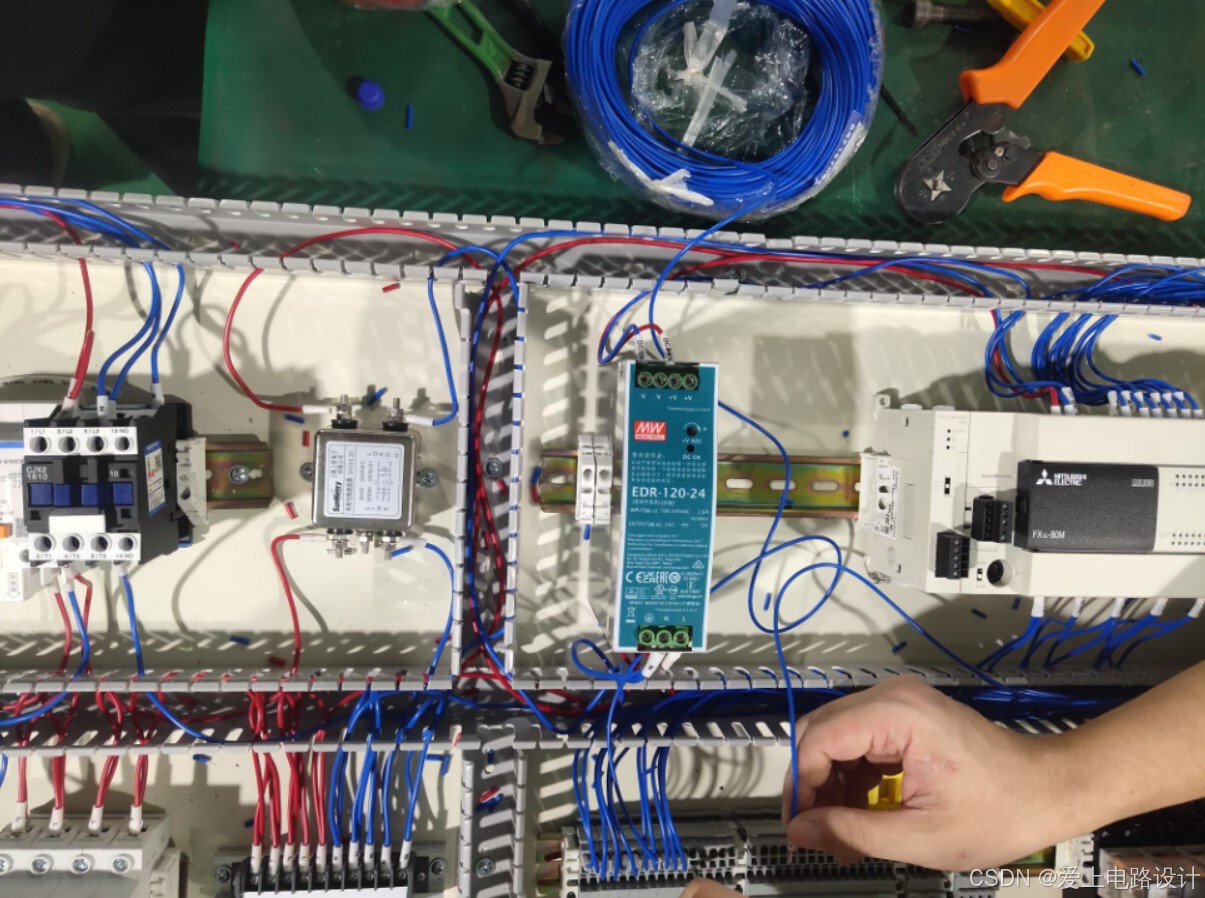

把滤波器安在变频器电源输入口，尽量贴近点，线别拉太长，20厘米以内最好。接地也得扎实，不然效果会差一截。

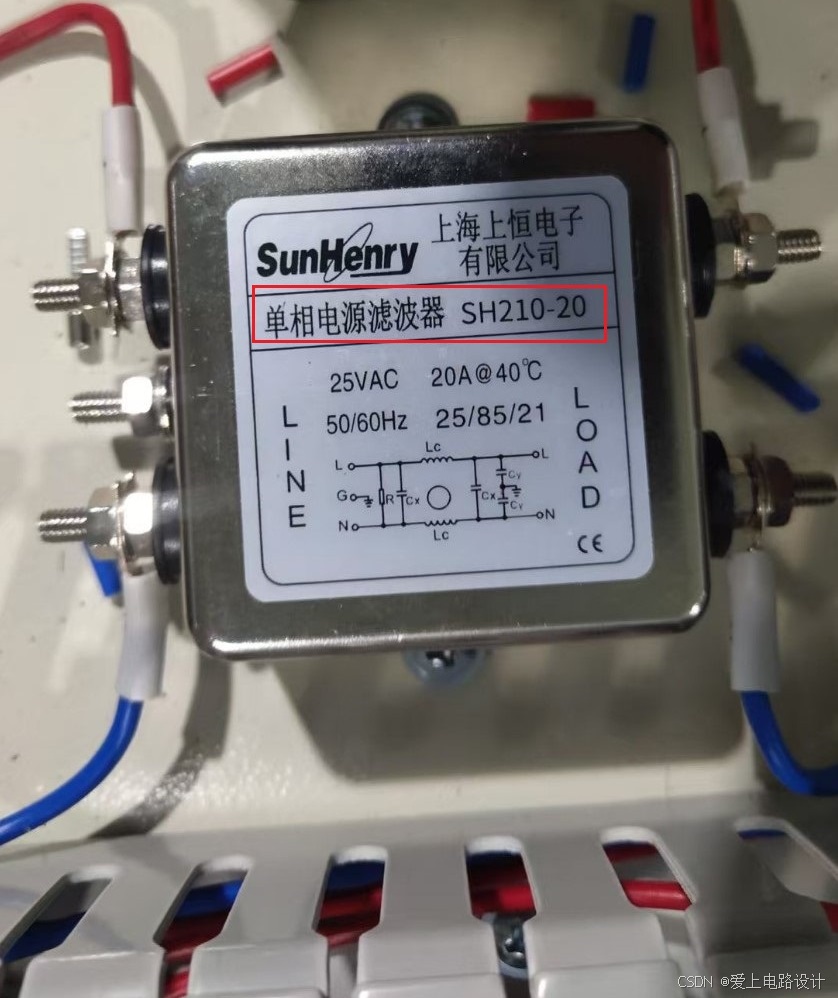

GRJ9000S-10-T价格较贵，也可以试试几十块的SH210-20。

2、把接地搞扎实

接地没弄好，噪声没处跑，就容易窜到PLC那儿捣乱。变频器、PLC、滤波器都得接地，而且要“一条心”。

用根粗点的铜线（比如16平方毫米），连到同一个接地排上，电阻最好控制在0.5欧姆以下。接地线别绕圈，越短越好。

3、使用屏蔽电缆

变频器到电机的线，就像个“大喇叭”，会把噪声广播出去。普通线挡不住这动静，得用屏蔽电缆。

换根带铜网的变频器专用电缆，屏蔽层在变频器这边接地，别两头都接，不然容易乱套。PLC的信号线也离远点，至少20厘米。

4、信号线别跟电源线凑热闹

PLC的信号线，特别是模拟量的，特容易被电源线“带偏”。离得近了，干扰就跑过去了。

信号线和电源线分开走，隔个30厘米以上，最好用不同线槽。要是条件允许，PLC输入端再加个光电隔离模块，把干扰彻底隔开。走线别平行，最好交叉着来。

5、调调变频器参数

变频器开关速度快，噪声就多。稍微慢点，能让干扰少些。把载波频率从8kHz降到4kHz，甚至2kHz，看看PLC稳不稳。调完再试试电机，别让它声音太大。频率太低，电机可能会哼哼，得找个平衡点。

---
