  资料下载：

1、实现功能

  以12-48V直流电作为输入，通过BUCK-BOOST电路实现0-48V的可调输出电压，最大电流5A。控制方面，采用STM32F334作为控制器，利用内部ADC实现电流和电压检测，GS8552-SR输出模拟信号以控制BUCK-BOOST电路，并利用OLED液晶显示当前输出电压和工作状态。在功能上，用户可通过按键和调节输出电压，每次调节步进为0.1V，并且具有具备多种保护功能，可以在电源板出现异常情况时切断输出。

可增加的功能：

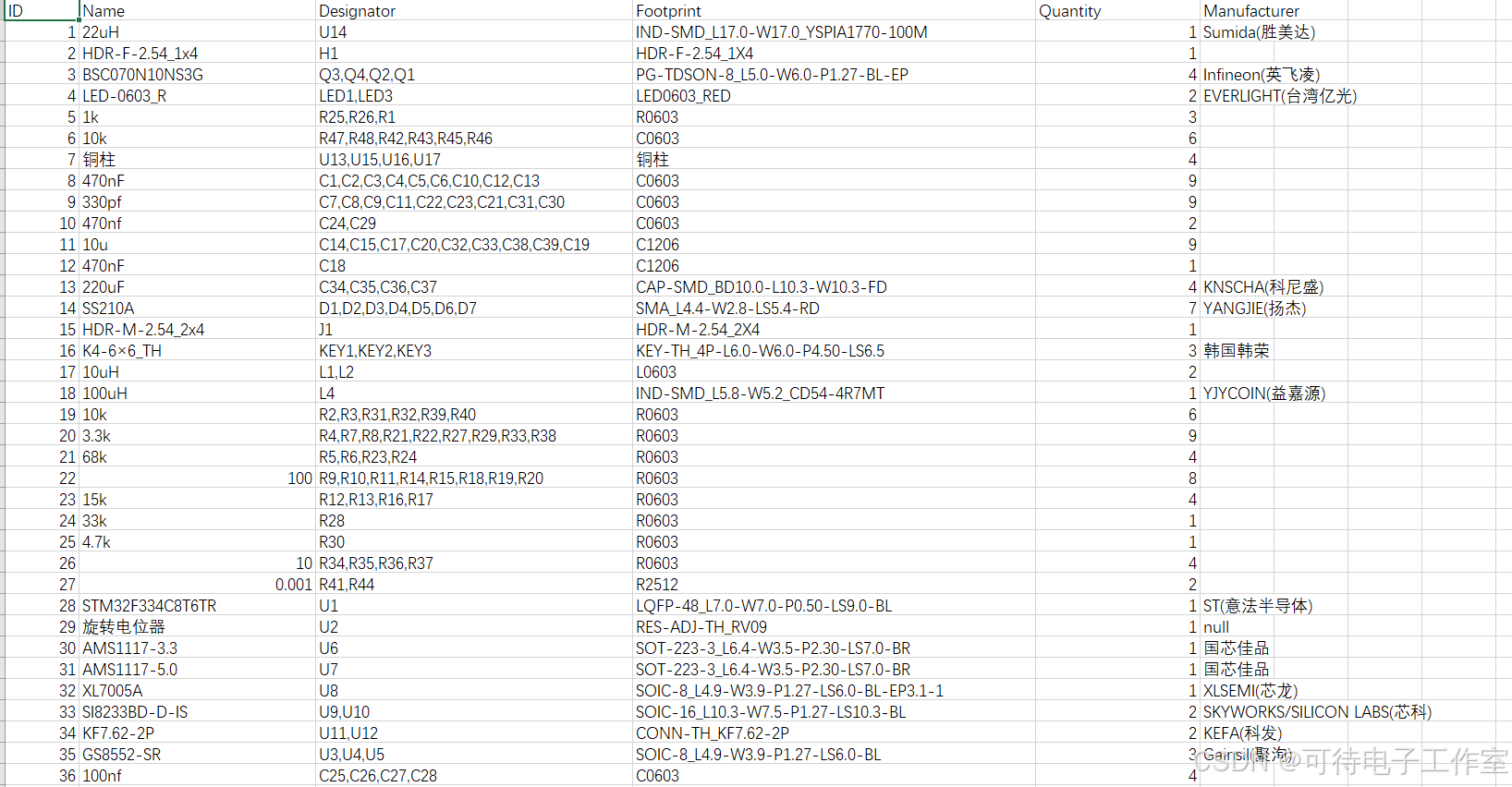

主要元器件：
  
在这里插入图片描述

目录

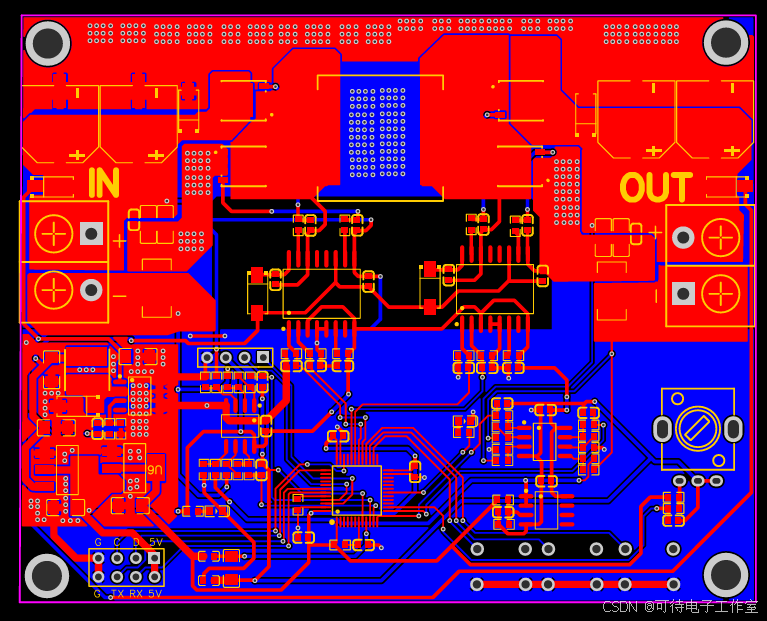

2、硬件介绍

1、硬件拓扑介绍

  双向BUCK-BOOST 电路拓扑是由同步 BUCK 电路和同步 BOOST 电路级
联而成。传统的BUCK电路和BOOST电路中由二极管续流，但在低压大电流场
合，由于二极管上存在导通压降，会引起较大的导通损耗。利用MOS管代替传
统的BUCK电路和BOOST电路中的续流二极管，由于MOS管开通时的管压降
相对较低，能够显著降低电路中半导体的导通损耗，这种方式称为同步整流。

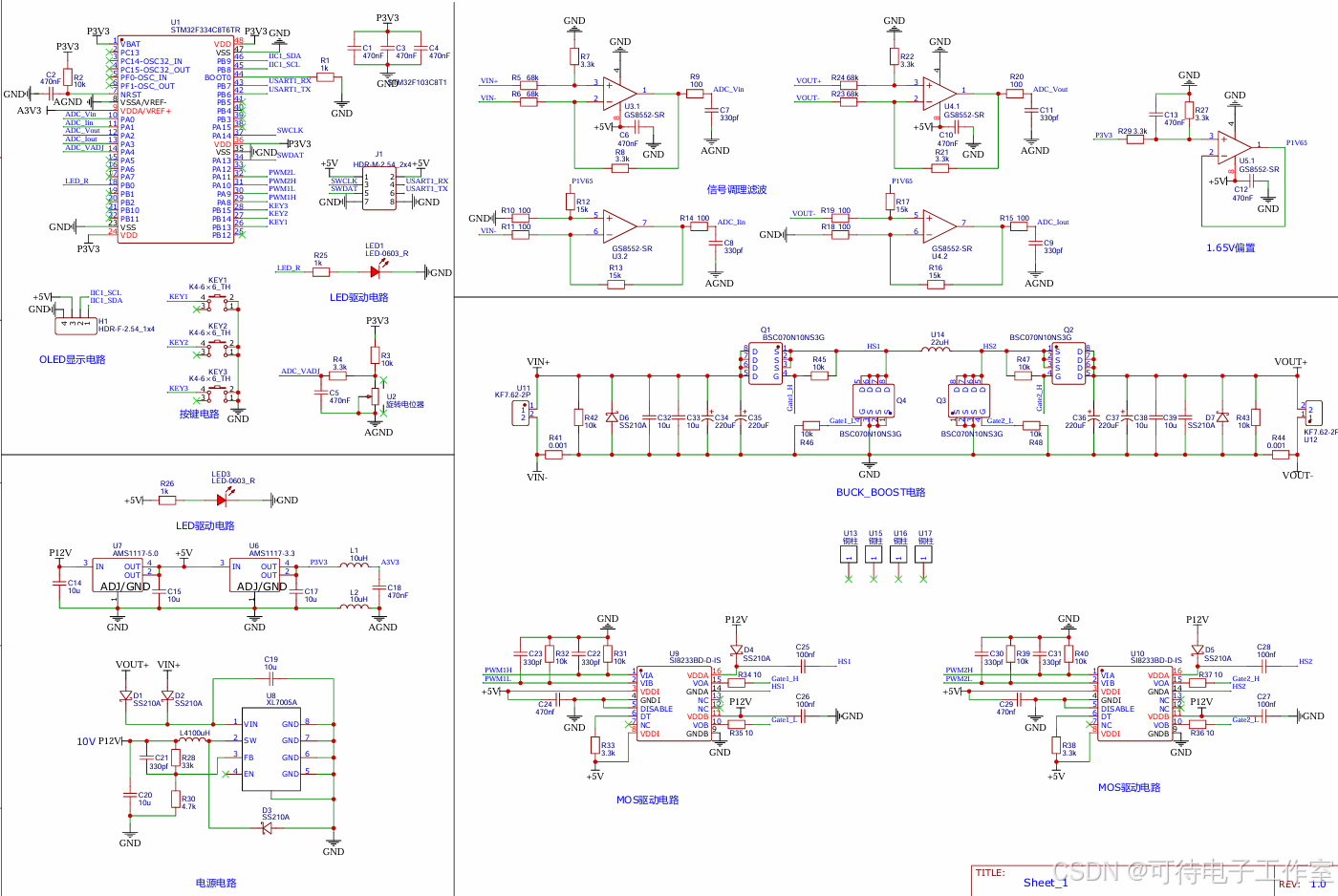

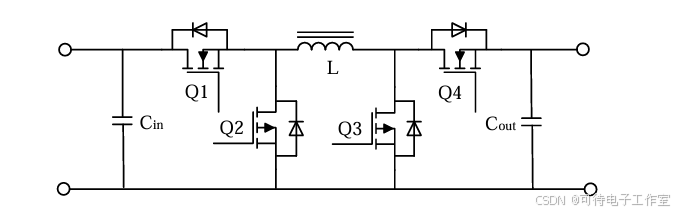

硬件拓扑如图所示：
在这里插入图片描述
  以左侧为输入，右侧为输出为例子，分析电路工作原理。当Q4常闭，Q3常
开，Q1与Q2以特定占空比互补导通，则电路工作于BUCK模式，如图1.2所
示；当 Q1 常闭，Q2 常开，Q3 和 Q4 以特定占空比互补导通，则电路工作于
BOOST 模式，如图1.3所示；当Q1和Q2，Q3和Q4均特定占空比互补导通，
则电路工作于BUCK-BOOST模式（MIX混合模式）

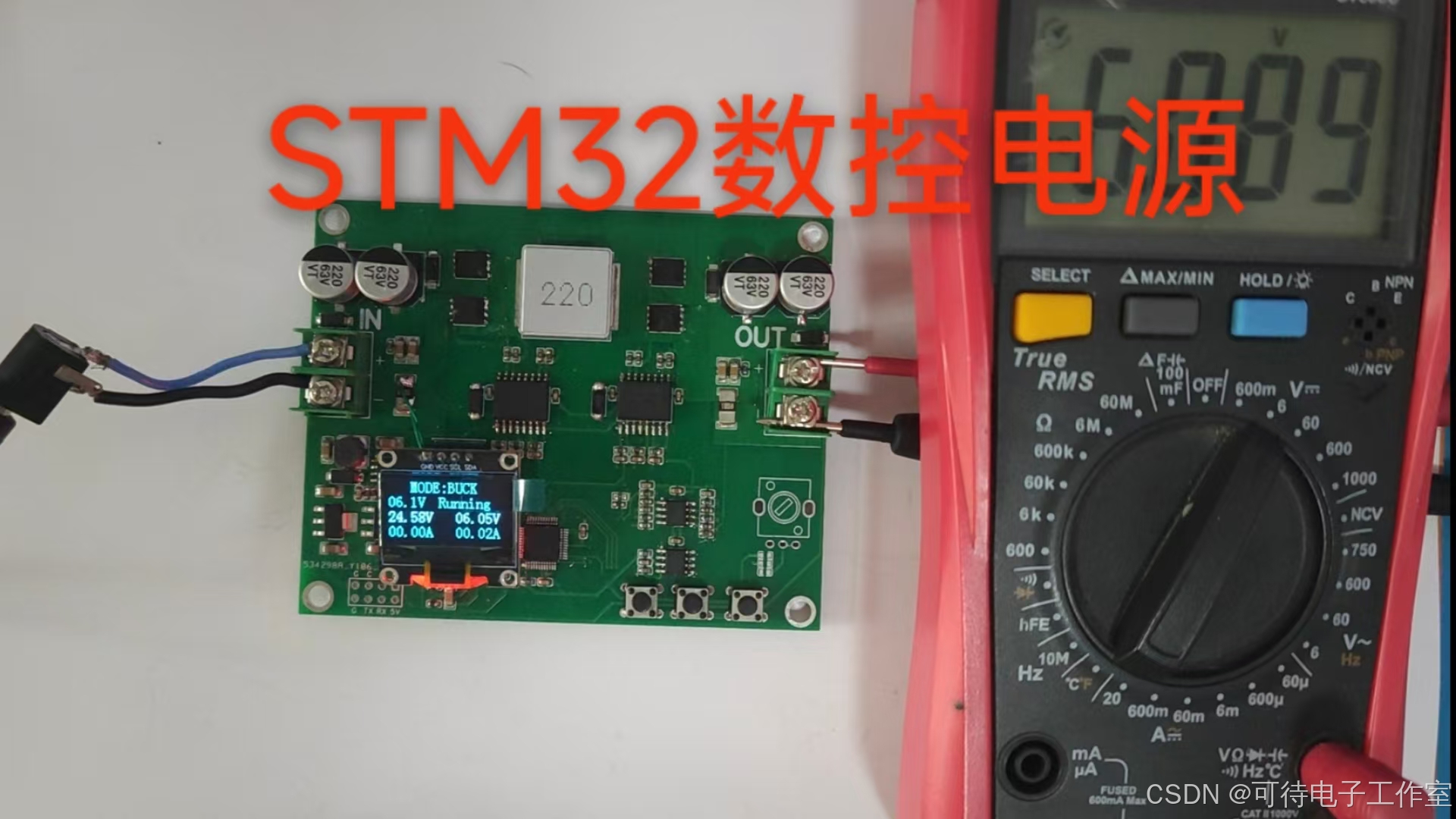

2、实物图

在这里插入图片描述

3、实物演示视频

3、代码

1、PID代码

   STM32代码采用C语言，HAL库编写，软件是keil5，使用PID算法控制输出电压，200Khz采样率降低纹波，ADC+DMA+定时器触发采样输出输出电压和电流数据。

//环路的参数buck输出-恒压-PID型补偿器
#define BUCKPIDb0	5203		//Q8
#define BUCKPIDb1	-10246	//Q8
#define BUCKPIDb2	5044		//Q8
//环路的参数BOOST输出-恒压-PID型补偿器
#define BOOSTPIDb0	8860		//Q8
#define BOOSTPIDb1	-17445	//Q8
#define BOOSTPIDb2	8588		//Q8
CCMRAM void BuckBoostVLoopCtlPID(void)
{
	int32_t VoutTemp=0;//输出电压矫正后

	//输出电压矫正
	VoutTemp = ((uint32_t )ADC1_RESULT[2]*CAL_VOUT_K>>12)+CAL_VOUT_B;
	//计算电压误差量，当参考电压大于输出电压，占空比增加，输出量增加
	VErr0= CtrValue.Voref  - VoutTemp;
	//当模式切换时，认为降低占空比，确保模式切换不过冲
	//BBModeChange为模式切换为，不同模式切换时，该位会被置1
	if(DF.BBModeChange)
	{
		u1 = 0;
		DF.BBModeChange =0;
	}
	//判断工作模式，BUCK，BOOST，BUCK-BOOST
	switch(DF.BBFlag)
	{
		case  NA ://初始阶段
		{
			VErr0=0;
			VErr1=0;
			VErr2=0;
			u0 = 0;
			u1 = 0;
			break;
		}
		case  Buck:	//BUCK模式
		{
			//调用PID环路计算公式
			u0 = u1 + VErr0*BUCKPIDb0 + VErr1*BUCKPIDb1 + VErr2*BUCKPIDb2;
			//历史数据幅值
			VErr2 = VErr1;
			VErr1 = VErr0;
			u1 = u0;
			//环路输出赋值，u0右移8位为BUCKPIDb0-2为人为放大Q8倍的数字量
			CtrValue.BuckDuty= u0>>8;
			CtrValue.BoostDuty=MIN_BOOST_DUTY1;//BOOST上管固定占空比93%，下管7%
			//环路输出最大最小占空比限制
			if(CtrValue.BuckDuty > CtrValue.BUCKMaxDuty)
				CtrValue.BuckDuty = CtrValue.BUCKMaxDuty;
			if(CtrValue.BuckDuty < MIN_BUKC_DUTY)
				CtrValue.BuckDuty = MIN_BUKC_DUTY;
			break;
		}
		case  Boost://Boost模式
		{
			//调用PID环路计算公式（参照PID环路计算文档）
			u0 = u1 + VErr0*BOOSTPIDb0 + VErr1*BOOSTPIDb1 + VErr2*BOOSTPIDb2;
			//历史数据幅值
			VErr2 = VErr1;
			VErr1 = VErr0;
			u1 = u0;
			//环路输出赋值，u0右移8位为BUCKPIDb0-2为人为放大Q8倍的数字量
			CtrValue.BuckDuty = MAX_BUCK_DUTY;//否则固定占空比93%
			CtrValue.BoostDuty = u0>>8;
			//环路输出最大最小占空比限制
			if(CtrValue.BoostDuty > CtrValue.BoostMaxDuty)
				CtrValue.BoostDuty = CtrValue.BoostMaxDuty;
			if(CtrValue.BoostDuty < MIN_BOOST_DUTY)
				CtrValue.BoostDuty = MIN_BOOST_DUTY;
			break;
		}
		case  Mix://Mix模式
		{
			//调用PID环路计算公式
			u0 = u1 + VErr0*BOOSTPIDb0 + VErr1*BOOSTPIDb1 + VErr2*BOOSTPIDb2;
			//历史数据幅值
			VErr2 = VErr1;
			VErr1 = VErr0;
			u1 = u0;
			//环路输出赋值，u0右移8位为BUCKPIDb0-2为人为放大Q8倍的数字量
			CtrValue.BuckDuty = MAX_BUCK_DUTY1;//否则固定占空比80%
			CtrValue.BoostDuty = u0>>8;
			//环路输出最大最小占空比限制
			if(CtrValue.BoostDuty > CtrValue.BoostMaxDuty)
				CtrValue.BoostDuty = CtrValue.BoostMaxDuty;
			if(CtrValue.BoostDuty < MIN_BOOST_DUTY)
				CtrValue.BoostDuty = MIN_BOOST_DUTY;
			break;
		}
	}

	//PWMENFlag是PWM开启标志位，当该位为0时,buck的占空比为0，无输出;
	if(DF.PWMENFlag==0)
		CtrValue.BuckDuty = MIN_BUKC_DUTY;
	//更新对应寄存器
	HRTIM1->sTimerxRegs[HRTIM_TIMERINDEX_TIMER_A].CMP1xR = CtrValue.BuckDuty * PERIOD>>12; //buck占空比
  HRTIM1->sTimerxRegs[HRTIM_TIMERINDEX_TIMER_A].CMP3xR = HRTIM1->sTimerxRegs[HRTIM_TIMERINDEX_TIMER_A].CMP1xR>>1; //ADC触发采样点
	HRTIM1->sTimerxRegs[HRTIM_TIMERINDEX_TIMER_B].CMP1xR = PERIOD - (CtrValue.BoostDuty * PERIOD>>12);//Boost占空比
}

2、输入输出保护代码

以下为输出模式，输出过压、过流，温度保护。以及输出过压、过流保护实现代码。

   程序根据输入输出电压的关系判断模块运行在BUCK模式，BOOST模式还是MIX模式（BUCK-BOOST模式）。 模块上电初始化后默认模式状态为NA，当输出电压参考量小于0.8倍的输入电压时，进入BUCK模式；当输出电压参考量大于1.2倍的输入电压时，进入BOOST 模式；否则输出电压参考量在0.8倍和1.2倍输入电压之间，进入MIX
模式化；
   当模块为BUCK模式运行时，输出电压参考量大于1.2倍的输入电压时，进入BOOST模式；为了保证模块运行模式在不同模式之间切换频繁，设置模式切换的滞环效果，模块处于BUCK模式下，当输出电压参考量大于0.85倍的输入
电压时，进入MIX模式。
   当模块为BOOST模式运行时，输出电压参考量小于0.8倍的输入电压时，进入 BUCK 模式；为了保证模块运行模式在不同模式之间切换频繁，设置模式切换的滞环效果，模块处于BOOST模式下，当输出电压参考量小于1.15倍的输
入电压时，进入MIX模式。
   当模块为MIX模式运行时，输出电压参考量小于0.8倍的输入电压时，进入BUCK模式；当输出电压参考量大于1.2倍的输入电压时，进入BOOST模式。 由于不同工作模式状态下，环路的控制方式不同，当运行模式发生变换时，
需要对环路运算过程变量复位。模式判断函数定义PreBBFlag保存当前模式，当执行完模式判断后，若PreBBFlag保存的模式和新模式不同，则认为模块运行模式发生变化，模式变化标志位DF.BBModeChange置1。
   1、初始化状态至空闲状态：上电程序初始化后跳转。
   2、空闲状态至软启动状态：等待3S后自动跳转。
   3、软启动状态至正常运行状态：正常启动结束后。
   4、软启动状态至故障状态：启动过程中发生故障或保护。
   5、正常运行状态至故障状态：正常运行过程中发生故障或保护。
   6、故障状态至空闲状态：故障消除后自动跳转，模块自动恢复启动。

#include "function.h"//功能函数头文件
#include "CtlLoop.h"//控制环路头文件

struct  _ADI SADC={0,0,2048,0,0,0,0,2048,0,0,0,0};//输入输出参数采样值和平均值
struct  _Ctr_value  CtrValue={0,0,0,MIN_BUKC_DUTY,0,0,0};//控制参数
struct  _FLAG    DF={0,0,0,0,0,0,0,0};//控制标志位
uint16_t ADC1_RESULT[4]={0,0,0,0};//ADC采样外设到内存的DMA数据保存寄存器
//软启动状态标志位
SState_M 	STState = SSInit ;
//OLED刷新计数 5mS计数一次，在5mS中断里累加
uint16_t OLEDShowCnt=0;
/*
** ===================================================================
**     Funtion Name :   void ADCSample(void)
**     Description :    采样输出电压、输出电流、输入电压、输入电流
**     Parameters  :
**     Returns     :
** ===================================================================
*/
CCMRAM void ADCSample(void)
{
	//输入输出采样参数求和，用以计算平均值
	static uint32_t VinAvgSum=0,IinAvgSum=0,VoutAvgSum=0,IoutAvgSum=0;

	//从DMA缓冲器中获取数据 Q15,并对其进行线性矫正-采用线性矫正
	SADC.Vin  = ((uint32_t )ADC1_RESULT[0]*CAL_VIN_K>>12)+CAL_VIN_B;
	SADC.Iin  = (((int32_t )ADC1_RESULT[1]-SADC.IinOffset)*CAL_IIN_K>>12)+CAL_IIN_B;
	SADC.Vout = ((uint32_t )ADC1_RESULT[2]*CAL_VOUT_K>>12)+CAL_VOUT_B;
	SADC.Iout = (((int32_t )ADC1_RESULT[3] - SADC.IoutOffset)*CAL_IOUT_K>>12)+CAL_IOUT_B;

	if(SADC.Vin <100 )//采样有零偏离，采样值很小时，直接为0
		SADC.Vin = 0;
	if(SADC.Iin <0 )//对电流采样限制，当采样值小于SADC.IinOffset时
		SADC.Iin =0;
	if(SADC.Vout <100 )
		SADC.Vout = 0;
	if(SADC.Iout <0 )
		SADC.Iout = 0;


	//计算各个采样值的平均值-滑动平均方式
	VinAvgSum = VinAvgSum + SADC.Vin -(VinAvgSum>>2);//求和，新增入一个新的采样值，同时减去之前的平均值。
	SADC.VinAvg = VinAvgSum>>2;//求平均
	IinAvgSum = IinAvgSum + SADC.Iin -(IinAvgSum>>2);
	SADC.IinAvg = IinAvgSum >>2;
	VoutAvgSum = VoutAvgSum + SADC.Vout -(VoutAvgSum>>2);
	SADC.VoutAvg = VoutAvgSum>>2;
	IoutAvgSum = IoutAvgSum + SADC.Iout -(IoutAvgSum>>2);
	SADC.IoutAvg = IoutAvgSum>>2;
}

/** ===================================================================
**     Funtion Name :void StateM(void)
**     Description :   状态机函数，在5ms中断中运行，5ms运行一次
**     初始化状态
**     等外启动状态
**     启动状态
**     运行状态
**     故障状态
**     Parameters  :
**     Returns     :
** ===================================================================*/
void StateM(void)
{
	//判断状态类型
	switch(DF.SMFlag)
	{
		//初始化状态
		case  Init :StateMInit();
		break;
		//等待状态
		case  Wait :StateMWait();
		break;
		//软启动状态
		case  Rise :StateMRise();
		break;
		//运行状态
		case  Run :StateMRun();
		break;
		//故障状态
		case  Err :StateMErr();
		break;
	}
}
/** ===================================================================
**     Funtion Name :void StateMInit(void)
**     Description :   初始化状态函数，参数初始化
**     Parameters  :
**     Returns     :
** ===================================================================*/
void StateMInit(void)
{
	//相关参数初始化
	ValInit();
	//状态机跳转至等待软启状态
	DF.SMFlag  = Wait;
}

/** ===================================================================
**     Funtion Name :void StateMWait(void)
**     Description :   等待状态机，等待1S后无故障则软启
**     Parameters  :
**     Returns     :
** ===================================================================*/
void StateMWait(void)
{
	//计数器定义
	static uint16_t CntS = 0;
	static uint32_t	IinSum=0,IoutSum=0;

	//关PWM
	DF.PWMENFlag=0;
	//计数器累加
	CntS ++;
	//等待*S，采样输入和输出电流偏置好后， 且无故障情况,切按键按下，启动，则进入启动状态
	if(CntS>256)
	{
		CntS=256;
		HAL_HRTIM_WaveformOutputStart(&hhrtim1, HRTIM_OUTPUT_TA1|HRTIM_OUTPUT_TA2); //开启PWM输出和PWM计时器
		if((DF.ErrFlag==F_NOERR)&&(DF.KeyFlag1==1))
		{
			//计数器清0
			CntS=0;
			IinSum=0;
			IoutSum=0;
			//状态标志位跳转至等待状态
			DF.SMFlag  = Rise;
			//软启动子状态跳转至初始化状态
			STState = SSInit;
		}
	}
	else//进行输入和输出电流1.65V偏置求平均
	{
	  //输入输出电流偏置求和
    IinSum += ADC1_RESULT[1];
		IoutSum += ADC1_RESULT[3];
    //256次数
    if(CntS==256)
    {
        //求平均
				SADC.IinOffset = IinSum >>8;
        SADC.IoutOffset = IoutSum >>8;
    }
	}
}
/*
** ===================================================================
**     Funtion Name : void StateMRise(void)
**     Description :软启阶段
**     软启初始化
**     软启等待
**     开始软启
**     Parameters  : none
**     Returns     : none
** ===================================================================
*/
#define MAX_SSCNT       20//等待100ms
void StateMRise(void)
{
	//计时器
	static  uint16_t  Cnt = 0;
	//最大占空比限制计数器
	static  uint16_t	BUCKMaxDutyCnt=0,BoostMaxDutyCnt=0;

	//判断软启状态
	switch(STState)
	{
		//初始化状态
		case    SSInit:
		{
			//关闭PWM
			DF.PWMENFlag=0;
			HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TA1|HRTIM_OUTPUT_TA2); //关闭
			HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TB1|HRTIM_OUTPUT_TB2); //关闭
			//软启中将运行限制占空比启动，从最小占空比开始启动
			CtrValue.BUCKMaxDuty  = MIN_BUKC_DUTY;
			CtrValue.BoostMaxDuty = MIN_BOOST_DUTY;
			//环路计算变量初始化
			VErr0=0;
			VErr1=0;
			VErr2=0;
			u0 = 0;
			u1 = 0;
			//跳转至软启等待状态
			STState = SSWait;

			break;
		}
		//等待软启动状态
		case    SSWait:
		{
			//计数器累加
			Cnt++;
			//等待100ms
			if(Cnt> MAX_SSCNT)
			{
				//计数器清0
				Cnt = 0;
				//限制启动占空比
				CtrValue.BuckDuty = MIN_BUKC_DUTY;
				CtrValue.BUCKMaxDuty= MIN_BUKC_DUTY;
				CtrValue.BoostDuty = MIN_BOOST_DUTY;
				CtrValue.BoostMaxDuty = MIN_BOOST_DUTY;
				//环路计算变量初始化
				VErr0=0;
				VErr1=0;
				VErr2=0;
				u0 = 0;
				u1 = 0;
				//CtrValue.Voref输出参考电压从一半开始启动，避免过冲，然后缓慢上升
				CtrValue.Voref  = CtrValue.Voref >>1;
				STState = SSRun;	//跳转至软启状态
			}
			break;
		}
		//软启动状态
		case    SSRun:
		{
			if(DF.PWMENFlag==0)//正式发波前环路变量清0
			{
				//环路计算变量初始化
				VErr0=0;
				VErr1=0;
				VErr2=0;
				u0 = 0;
				u1 = 0;
				HAL_HRTIM_WaveformOutputStart(&hhrtim1, HRTIM_OUTPUT_TA1|HRTIM_OUTPUT_TA2); //开启PWM输出和PWM计时器
				HAL_HRTIM_WaveformOutputStart(&hhrtim1, HRTIM_OUTPUT_TB1|HRTIM_OUTPUT_TB2); //开启PWM输出和PWM计时器
			}
			//发波标志位置位
			DF.PWMENFlag=1;
			//最大占空比限制逐渐增加
			BUCKMaxDutyCnt++;
			BoostMaxDutyCnt++;
			//最大占空比限制累加
			CtrValue.BUCKMaxDuty = CtrValue.BUCKMaxDuty + BUCKMaxDutyCnt*5;
			CtrValue.BoostMaxDuty = CtrValue.BoostMaxDuty + BoostMaxDutyCnt*5;
			//累加到最大值
			if(CtrValue.BUCKMaxDuty > MAX_BUCK_DUTY)
				CtrValue.BUCKMaxDuty  = MAX_BUCK_DUTY ;
			if(CtrValue.BoostMaxDuty > MAX_BOOST_DUTY)
				CtrValue.BoostMaxDuty  = MAX_BOOST_DUTY ;

			if((CtrValue.BUCKMaxDuty==MAX_BUCK_DUTY)&&(CtrValue.BoostMaxDuty==MAX_BOOST_DUTY))
			{
				//状态机跳转至运行状态
				DF.SMFlag  = Run;
				//软启动子状态跳转至初始化状态
				STState = SSInit;
			}
			break;
		}
		default:
		break;
	}
}
/*
** ===================================================================
**     Funtion Name :void StateMRun(void)
**     Description :正常运行，主处理函数在中断中运行
**     Parameters  : none
**     Returns     : none
** ===================================================================
*/
void StateMRun(void)
{

}

/*
** ===================================================================
**     Funtion Name :void StateMErr(void)
**     Description :故障状态
**     Parameters  : none
**     Returns     : none
** ===================================================================
*/
void StateMErr(void)
{
	//关闭PWM
	DF.PWMENFlag=0;
	HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TA1|HRTIM_OUTPUT_TA2); //关闭
	HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TB1|HRTIM_OUTPUT_TB2); //关闭
	//若故障消除跳转至等待重新软启
	if(DF.ErrFlag==F_NOERR)
			DF.SMFlag  = Wait;
}

/** ===================================================================
**     Funtion Name :void ValInit(void)
**     Description :   相关参数初始化函数
**     Parameters  :
**     Returns     :
** ===================================================================*/
void ValInit(void)
{
	//关闭PWM
	DF.PWMENFlag=0;
	HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TA1|HRTIM_OUTPUT_TA2); //关闭
	HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TB1|HRTIM_OUTPUT_TB2); //关闭
	//清除故障标志位
	DF.ErrFlag=0;
	//初始化电压参考量
	CtrValue.Voref=0;
	//限制占空比
	CtrValue.BuckDuty = MIN_BUKC_DUTY;
	CtrValue.BUCKMaxDuty= MIN_BUKC_DUTY;
	CtrValue.BoostDuty = MIN_BOOST_DUTY;
	CtrValue.BoostMaxDuty = MIN_BOOST_DUTY;
	//环路计算变量初始化
	VErr0=0;
	VErr1=0;
	VErr2=0;
	u0 = 0;
	u1 = 0;
}

/** ===================================================================
**     Funtion Name :void VrefGet(void)
**     Description :   从滑动变阻器值获取输出电压参考值，调整滑动电位器，CtrValue.Voref变换，当电压参考值变化时，缓慢增加
**     Parameters  :
**     Returns     :
** ===================================================================*/
#define MAX_VREF    2921//最大输出参考电压48V  0.5V的余量   48.5V/68V*Q12  Vsmax=68V
#define MIN_VREF    60//最低输出电压参考值5V   0.5V的余量   4.5V/68V*Q12
#define VREF_K      5//递增或递减步长
void VrefGet(void)
{
//	//电压参考值中间变量
//	int32_t VTemp = 0;
//	//滑动平均求和中间变量
//	static int32_t VadjSum = 0;

//	//获取ADC采样值-读滑动电位器上的电压
//	SADC.Vadj = HAL_ADC_GetValue(&hadc2);
	//对采样值滑动求平均
//	VadjSum = VadjSum + SADC.Vadj -(VadjSum>>8);
//	SADC.VadjAvg = VadjSum>>8;
//
//	//参考电压 = MIN_VREF+滑动变阻器采样值，MIN_VREF为最低输出电压。
//	VTemp = MIN_VREF + SADC.Vadj;
//
//	//缓慢递增或缓慢递减电压参考值
//	if( VTemp> ( CtrValue.Voref + VREF_K))
//			CtrValue.Voref = CtrValue.Voref + VREF_K;
//	else if( VTemp < ( CtrValue.Voref - VREF_K ))
//			CtrValue.Voref =CtrValue.Voref - VREF_K;
//	else
//			CtrValue.Voref = VTemp ;

//	//MIX模式下调压限制-输出电压最大达到输入电压的2倍
//	if(CtrValue.Voref >(SADC.VinAvg<<1))//输出限制在输入的2*vin
//		CtrValue.Voref =(SADC.VinAvg<<1);
//	if( CtrValue.Voref >MAX_VREF )
//		CtrValue.Voref =MAX_VREF;




}

/*
** ===================================================================
**     Funtion Name :void ShortOff(void)
**     Description :短路保护，可以重启10次
**     Parameters  : none
**     Returns     : none
** ===================================================================
*/
#define MAX_SHORT_I     1396//短路电流判据
#define MIN_SHORT_V     289//短路电压判据
void ShortOff(void)
{
	static int32_t RSCnt = 0;
	static uint8_t RSNum =0 ;

	//当输出电流大于 *A，且电压小于*V时，可判定为发生短路保护
	if((SADC.Iout> MAX_SHORT_I)&&(SADC.Vout <MIN_SHORT_V))
	{
		//关闭PWM
		DF.PWMENFlag=0;
		HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TA1|HRTIM_OUTPUT_TA2); //关闭
		HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TB1|HRTIM_OUTPUT_TB2); //关闭
		//故障标志位
		setRegBits(DF.ErrFlag,F_SW_SHORT);
		//跳转至故障状态
		DF.SMFlag  =Err;
	}
	//输出短路保护恢复
	//当发生输出短路保护，关机后等待4S后清楚故障信息，进入等待状态等待重启
	if(getRegBits(DF.ErrFlag,F_SW_SHORT))
	{
		//等待故障清楚计数器累加
		RSCnt++;
		//等待2S
		if(RSCnt >400)
		{
			//计数器清零
			RSCnt=0;
			//短路重启只重启10次，10次后不重启
			if(RSNum > 10)
			{
				//确保不清除故障，不重启
				RSNum =11;
				//关闭PWM
				DF.PWMENFlag=0;
				HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TA1|HRTIM_OUTPUT_TA2); //关闭
				HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TB1|HRTIM_OUTPUT_TB2); //关闭
			}
			else
			{
				//短路重启计数器累加
				RSNum++;
				//清除过流保护故障标志位
				clrRegBits(DF.ErrFlag,F_SW_SHORT);
			}
		}
	}
}
/*
** ===================================================================
**     Funtion Name :void SwOCP(void)
**     Description :软件过流保护，可重启
**     Parameters  : none
**     Returns     : none
** ===================================================================
*/
#define MAX_OCP_VAL     1117//*A过流保护点
void SwOCP(void)
{
	//过流保护判据保持计数器定义
	static  uint16_t  OCPCnt=0;
	//故障清楚保持计数器定义
	static  uint16_t  RSCnt=0;
	//保留保护重启计数器
	static  uint16_t  RSNum=0;

	//当输出电流大于*A，且保持500ms
	if((SADC.Iout > MAX_OCP_VAL)&&(DF.SMFlag  ==Run))
	{
		//条件保持计时
		OCPCnt++;
		//条件保持50ms，则认为过流发生
		if(OCPCnt > 10)
		{
			//计数器清0
			OCPCnt  = 0;
			//关闭PWM
			DF.PWMENFlag=0;
			HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TA1|HRTIM_OUTPUT_TA2); //关闭
			HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TB1|HRTIM_OUTPUT_TB2); //关闭
			//故障标志位
			setRegBits(DF.ErrFlag,F_SW_IOUT_OCP);
			//跳转至故障状态
			DF.SMFlag  =Err;
		}
	}
	else
		//计数器清0
		OCPCnt  = 0;

	//输出过流后恢复
	//当发生输出软件过流保护，关机后等待4S后清楚故障信息，进入等待状态等待重启
	if(getRegBits(DF.ErrFlag,F_SW_IOUT_OCP))
	{
		//等待故障清楚计数器累加
		RSCnt++;
		//等待2S
		if(RSCnt > 400)
		{
			//计数器清零
			RSCnt=0;
			//过流重启计数器累加
			RSNum++;
			//过流重启只重启10次，10次后不重启（严重故障）
			if(RSNum > 10 )
			{
				//确保不清除故障，不重启
				RSNum =11;
				//关闭PWM
				DF.PWMENFlag=0;
				HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TA1|HRTIM_OUTPUT_TA2); //关闭
				HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TB1|HRTIM_OUTPUT_TB2); //关闭
			}
			else
			{
			 //清除过流保护故障标志位
				clrRegBits(DF.ErrFlag,F_SW_IOUT_OCP);
			}
		}
	}
}

/*
** ===================================================================
**     Funtion Name :void SwOVP(void)
**     Description :软件输出过压保护，不重启
**     Parameters  : none
**     Returns     : none
** ===================================================================
*/
#define MAX_VOUT_OVP_VAL    3180//50V过压保护	（48*110%/68）*Q12
void VoutSwOVP(void)
{
	//过压保护判据保持计数器定义
	static  uint16_t  OVPCnt=0;

	//当输出电压大于50V，且保持100ms
	if (SADC.Vout > MAX_VOUT_OVP_VAL)
	{
		//条件保持计时
		OVPCnt++;
		//条件保持10ms
		if(OVPCnt > 2)
		{
			//计时器清零
			OVPCnt=0;
			//关闭PWM
			DF.PWMENFlag=0;
			HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TA1|HRTIM_OUTPUT_TA2); //关闭
			HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TB1|HRTIM_OUTPUT_TB2); //关闭
			//故障标志位
			setRegBits(DF.ErrFlag,F_SW_VOUT_OVP);
			//跳转至故障状态
			DF.SMFlag  =Err;
		}
	}
	else
		OVPCnt = 0;
}

/*
** ===================================================================
**     Funtion Name :void VinSwUVP(void)
**     Description :输入软件欠压保护，低压输入保护,可恢复
**     Parameters  : none
**     Returns     : none
** ===================================================================
*/
#define MIN_UVP_VAL    686//11.4V欠压保护 （11.4/68 ）*Q12
#define MIN_UVP_VAL_RE  795//13.2V欠压保护恢复 （13.2/68）*Q12
void VinSwUVP(void)
{
	//过压保护判据保持计数器定义
	static  uint16_t  UVPCnt=0;
	static  uint16_t	RSCnt=0;

	//当输出电流小于于11.4V，且保持200ms
	if ((SADC.Vin < MIN_UVP_VAL) && (DF.SMFlag != Init ))
	{
		//条件保持计时
		UVPCnt++;
		//条件保持10ms
		if(UVPCnt > 2)
		{
			//计时器清零
			UVPCnt=0;
			RSCnt=0;
			//关闭PWM
			DF.PWMENFlag=0;
			HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TA1|HRTIM_OUTPUT_TA2); //关闭
			HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TB1|HRTIM_OUTPUT_TB2); //关闭
			//故障标志位
			setRegBits(DF.ErrFlag,F_SW_VIN_UVP);
			//跳转至故障状态
			DF.SMFlag  =Err;
		}
	}
	else
		UVPCnt = 0;

	//输入欠压保护恢复
	//当发生输入欠压保护，等待输入电压恢复至正常水平后清楚故障标志位，重启
	if(getRegBits(DF.ErrFlag,F_SW_VIN_UVP))
	{
		if(SADC.Vin > MIN_UVP_VAL_RE)
		{
			//等待故障清楚计数器累加
			RSCnt++;
			//等待1S
			if(RSCnt > 200)
			{
				RSCnt=0;
				UVPCnt=0;
				//清楚故障标志位
				clrRegBits(DF.ErrFlag,F_SW_VIN_UVP);
			}
		}
		else
			RSCnt=0;
	}
	else
		RSCnt=0;
}

/*
** ===================================================================
**     Funtion Name :void VinSwOVP(void)
**     Description :软件输入过压保护，不重启
**     Parameters  : none
**     Returns     : none
** ===================================================================
*/
#define MAX_VIN_OVP_VAL    3012//50V过压保护	（50/68）*Q12
void VinSwOVP(void)
{
	//过压保护判据保持计数器定义
	static  uint16_t  OVPCnt=0;

	//当输出电压大于50V，且保持100ms
	if (SADC.Vin > MAX_VIN_OVP_VAL )
	{
		//条件保持计时
		OVPCnt++;
		//条件保持10ms
		if(OVPCnt > 2)
		{
			//计时器清零
			OVPCnt=0;
			//关闭PWM
			DF.PWMENFlag=0;
			HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TA1|HRTIM_OUTPUT_TA2); //关闭
			HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TB1|HRTIM_OUTPUT_TB2); //关闭
			//故障标志位
			setRegBits(DF.ErrFlag,F_SW_VIN_OVP);
			//跳转至故障状态
			DF.SMFlag  =Err;
		}
	}
	else
		OVPCnt = 0;
}

/** ===================================================================
**     Funtion Name :void LEDShow(void)
**     Description :  LED显示函数
**     初始化与等待启动状态，红黄绿全亮
**     启动状态，黄绿亮
**     运行状态，绿灯亮
**     故障状态，红灯亮
**     Parameters  :
**     Returns     :
** ===================================================================*/
//输出状态灯宏定义
 #define SET_LED_G()	HAL_GPIO_WritePin(GPIOB, LED_G_Pin,GPIO_PIN_SET)//绿灯亮
 #define SET_LED_Y()	HAL_GPIO_WritePin(GPIOB, LED_Y_Pin,GPIO_PIN_SET)//绿灯亮
 #define SET_LED_R()	HAL_GPIO_WritePin(GPIOB, LED_R_Pin,GPIO_PIN_SET)//绿灯亮
 #define CLR_LED_G()	HAL_GPIO_WritePin(GPIOB, LED_G_Pin,GPIO_PIN_RESET)//绿灯灭
 #define CLR_LED_Y()	HAL_GPIO_WritePin(GPIOB, LED_Y_Pin,GPIO_PIN_RESET)//黄灯灭
 #define CLR_LED_R()	HAL_GPIO_WritePin(GPIOB, LED_R_Pin,GPIO_PIN_RESET)//红灯灭
void LEDShow(void)
{
	switch(DF.SMFlag)
	{
		//初始化状态，红黄绿全亮
		case  Init :
		{
			SET_LED_G();
			SET_LED_Y();
			SET_LED_R();
			break;
		}
		//等待状态，红黄绿全亮
		case  Wait :
		{
			SET_LED_G();
			SET_LED_Y();
			SET_LED_R();
			break;
		}
		//软启动状态，黄绿亮
		case  Rise :
		{
			SET_LED_G();
			SET_LED_Y();
			CLR_LED_R();
			break;
		}
		//运行状态，绿灯亮
		case  Run :
		{
			SET_LED_G();
			CLR_LED_Y();
			CLR_LED_R();
			break;
		}
		//故障状态，红灯亮
		case  Err :
		{
			CLR_LED_G();
			CLR_LED_Y();
			SET_LED_R();
			break;
		}
	}
}

/** ===================================================================
**     Funtion Name :void KEYFlag(void)
**     Description :两个按键的状态
**		 默认状态KEYFlag为0.按下时Flag变1，再次按下Flag变0，依次循环
**		 当机器正常运行，或者启动过程中，按下按键后，关闭输出，进入待机状态
**     Parameters  :
**     Returns     :
** ===================================================================*/
#define READ_KEY1() HAL_GPIO_ReadPin(GPIOB, KEY_1_Pin)
#define READ_KEY2() HAL_GPIO_ReadPin(GPIOB, KEY_2_Pin)
void KEYFlag(void)
{
	//计时器，按键消抖用
	static uint16_t	KeyDownCnt1=0,KeyDownCnt2=0;

	//按键按下
	if(READ_KEY1()==0)
	{
		//计时，按键按下150mS有效
		KeyDownCnt1++;
		if(KeyDownCnt1 > 30)
		{
			KeyDownCnt1 = 0;//计时器清零
			//按键状态有变化
			if(DF.KeyFlag1==0)
				DF.KeyFlag1 = 1;
			else
				DF.KeyFlag1 = 0;
		}
	}
	else
		KeyDownCnt1 = 0;//计时器清零

	//按键按下
	if(READ_KEY2()==0)
	{
		//计时，按键按??0mS有效
		KeyDownCnt2++;
		if(KeyDownCnt2 > 30)
		{
			KeyDownCnt2 = 0;//计时器清零
			//按键状态有变化
			if(DF.KeyFlag2==0)
				DF.KeyFlag2 = 1;
			else
				DF.KeyFlag2 = 0;
		}
	}
	else
		KeyDownCnt2 = 0;//计时器清零

	//当机器正常运行，或者启动过程中，按下按键后，关闭输出，进入待机状态
	if((DF.KeyFlag1==0)&&((DF.SMFlag==Rise)||(DF.SMFlag==Run)))
	{
		DF.SMFlag = Wait;
		//关闭PWM
		DF.PWMENFlag=0;
		HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TA1|HRTIM_OUTPUT_TA2); //关闭
		HAL_HRTIM_WaveformOutputStop(&hhrtim1, HRTIM_OUTPUT_TB1|HRTIM_OUTPUT_TB2); //关闭
	}
}


/** ===================================================================
**     Funtion Name :void BBMode(void)
**     Description :运行模式判断
** 		 BUCK模式：输出参考电压<0.8倍输入电压
** 		 BOOST模式：输出参考电压>1.2倍输入电压
**		 MIX模式：1.15倍输入电压>输出参考电压>0.85倍输入电压
**		 当进入MIX（buck-boost）模式后，退出到BUCK或者BOOST时需要滞缓，防止在临界点来回振荡
**     Parameters  :
**     Returns     :
** ===================================================================*/
void BBMode(void)
{
	//上一次模式状态量
	uint8_t PreBBFlag=0;

	//暂存当前的模式状态量
	PreBBFlag = DF.BBFlag;

	//判断当前模块的工作模式
	switch(DF.BBFlag)
	{
		//NA-初始化模式
		case  NA :
		{
		  if(CtrValue.Voref < ((SADC.VinAvg*3277)>>12))//vout<0.8*vin
				DF.BBFlag = Buck;//buck mode
			else if(CtrValue.Voref > ((SADC.VinAvg*4915)>>12))//vout>1.2*vin
				DF.BBFlag = Boost;//boost mode
			else
				DF.BBFlag = Mix;//buck-boost（MIX） mode
			break;
		}
		//BUCK模式
		case  Buck :
		{
			if(CtrValue.Voref > ((SADC.VinAvg*4915)>>12))//vout>1.2*vin
				DF.BBFlag = Boost;//boost mode
			else if(CtrValue.Voref >((SADC.VinAvg*3482)>>12))//1.2*vin>vout>0.85*vin
				DF.BBFlag = Mix;//buck-boost（MIX） mode
			break;
		}
		//Boost模式
		case  Boost :
		{
			if(CtrValue.Voref < ((SADC.VinAvg*3277)>>12))//vout<0.8*vin
				DF.BBFlag = Buck;//buck mode
			else if(CtrValue.Voref < ((SADC.VinAvg*4710)>>12))//0.8*vin<vout<1.15*vin
				DF.BBFlag = Mix;//buck-boost（MIX） mode
			break;
		}
		//Mix模式
		case  Mix :
		{
		  if(CtrValue.Voref < ((SADC.VinAvg*3277)>>12))//vout<0.8*vin
				DF.BBFlag = Buck;//buck mode
			else if(CtrValue.Voref > ((SADC.VinAvg*4915)>>12))//vout>1.2*vin
				DF.BBFlag = Boost;//boost mode
			break;
		}
	}


	//当模式发生变换时（上一次和这一次不一样）,则标志位置位，标志位用以环路计算复位，保证模式切换过程不会有大的过冲
	if(PreBBFlag==DF.BBFlag)
		DF.BBModeChange =0;
	else
		DF.BBModeChange =1;
}
/** ===================================================================
**     Funtion Name :void MX_OLED_Init(void)
**     Description :OLED初始化函数
**     通用OLED驱动程序
**     Parameters  :
**     Returns     :
** ===================================================================*/
void MX_OLED_Init(void)
{
	//初始化OLED
	OLED_Init();
	OLED_CLS();
	//以下显示固定的字符
	OLED_ShowStr(25,0,"BUCK-BOOST",2);
//	OLED_ShowStr(0,2,"State:",2);
	OLED_ShowStr(16,2,".",2); OLED_ShowStr(32,2,"V",2);
	OLED_ShowStr(88,4,".",2); OLED_ShowStr(112,4,"V",2);     	 OLED_ShowStr(16,4,".",2);   		OLED_ShowStr(40,4,"V",2);
	OLED_ShowStr(88,6,".",2); OLED_ShowStr(112,6,"A",2);       OLED_ShowStr(16,6,".",2); 		 	OLED_ShowStr(40,6,"A",2);
	OLED_ON();
}

/** ===================================================================
**     Funtion Name :void OLEDShow(void)
**     Description : OLED显示函数
**     显示运行模式-BUCK MODE,BOOST MODE,MIX MODE
**     显示状态：IDEL,RISISING,RUNNING,ERROR
**     显示输出电压：两位小数
**     显示输出电流：两位小数
**     Parameters  :
**     Returns     :
** ===================================================================*/

void OLEDShow(void)
{
	u8 VOtemp[4]={0,0,0,0};
	u8 IOtemp[4]={0,0,0,0};
	u8 VItemp[4]={0,0,0,0};
	u8 IItemp[4]={0,0,0,0};
	u8 VStemp[4]={0,0,0,0};
	uint32_t VoutT=0,IoutT=0;
	uint32_t VinT=0,IinT=0,VadjT=0;
	static uint16_t BBFlagTemp=10,SMFlagTemp=10;

	//将采样值转换成实际值，并扩大100倍(显示屏幕带小数点)如果显示输入电压电流，则打开另外注释掉的计算
	VoutT = SADC.VoutAvg*6800>>12;  //校准  6800*1.015
	IoutT = SADC.IoutAvg*1100>>12;
	VinT = SADC.VinAvg*6800>>12;  //6800*
	IinT = SADC.IinAvg*1100>>12;
	VadjT = CtrValue.Voref*6800>>12;

	//分别保存实际电压和电流的每一位，小数点后两位保留，如果显示输入电压电流，则打开另外注释掉的计算
	//输出电压
	VOtemp[0] = (u8)(VoutT/1000);
	VOtemp[1] = (u8)((VoutT-(uint8_t)VOtemp[0]*1000)/100);
	VOtemp[2] = (u8)((VoutT-(uint16_t)VOtemp[0]*1000-(uint16_t)VOtemp[1]*100)/10);
	VOtemp[3] = (u8)(VoutT-(uint16_t)VOtemp[0]*1000-(uint16_t)VOtemp[1]*100-(uint16_t)VOtemp[2]*10);
	//输入电压
	VItemp[0] = (u8)(VinT/1000);
	VItemp[1] = (u8)((VinT-(uint8_t)VItemp[0]*1000)/100);
	VItemp[2] = (u8)((VinT -(uint16_t)VItemp[0]*1000-(uint16_t)VItemp[1]*100)/10);
	VItemp[3] = (u8)(VinT-(uint16_t)VItemp[0]*1000-(uint16_t)VItemp[1]*100-(uint16_t)VItemp[2]*10);
	//输出电流
	IOtemp[0] = (u8)(IoutT/1000);
	IOtemp[1] = (u8)((IoutT-(uint8_t)IOtemp[0]*1000)/100);
	IOtemp[2] = (u8)((IoutT-(uint16_t)IOtemp[0]*1000-(uint16_t)IOtemp[1]*100)/10);
	IOtemp[3] = (u8)(IoutT-(uint16_t)IOtemp[0]*1000-(uint16_t)IOtemp[1]*100-(uint16_t)IOtemp[2]*10);
	//输入电流
	IItemp[0] = (u8)(IinT/1000);
	IItemp[1] = (u8)((IinT-(uint8_t)IItemp[0]*1000)/100);
	IItemp[2] = (u8)((IinT-(uint16_t)IItemp[0]*1000-(uint16_t)IItemp[1]*100)/10);
	IItemp[3] = (u8)(IinT-(uint16_t)IItemp[0]*1000-(uint16_t)IItemp[1]*100-(uint16_t)IItemp[2]*10);
	//参考电压
	//输入电流
//	VStemp[0] = (u8)(VadjT/1000);
//	VStemp[1] = (u8)((VadjT-(uint8_t)VStemp[0]*1000)/100);
//	VStemp[2] = (u8)((VadjT-(uint16_t)VStemp[0]*1000-(uint16_t)VStemp[1]*100)/10);
//	VStemp[3] = (u8)(VadjT-(uint16_t)VStemp[0]*1000-(uint16_t)VStemp[1]*100-(uint16_t)VStemp[2]*10);
		VStemp[0] = V_Key_Set/100;
		VStemp[1] = V_Key_Set/10%10;
		VStemp[2] = V_Key_Set%10;


	//如果运行模式有变化，则更改屏幕
	if(BBFlagTemp!= DF.BBFlag)
	{
		//暂存标志位
		BBFlagTemp = DF.BBFlag;
		//显示运行模式
		switch(DF.BBFlag)
		{
			//NA
			case  NA :
			{
				OLED_ShowStr(25,0,"MODE:*NA* ",2);
				break;
			}
			//BUCK模式
			case  Buck :
			{
				OLED_ShowStr(25,0,"MODE:BUCK ",2);
				break;
			}
			//Boost模式
			case  Boost :
			{
				OLED_ShowStr(25,0,"MODE:BOOST",2);
				break;
			}
			//Mix模式
			case  Mix :
			{
				OLED_ShowStr(25,0,"MODE:MIX  ",2);
				break;
			}
		}
	}

	//电源工作状态有变换，更新屏幕
	if(SMFlagTemp!= DF.SMFlag)
	{
		SMFlagTemp = DF.SMFlag;
		//显示电源工作状态
		switch(DF.SMFlag)
		{
			//初始化状态
			case  Init :
			{
				OLED_ShowStr(55,2,"Init  ",2);
				break;
			}
			//等待状态
			case  Wait :
			{
				OLED_ShowStr(55,2,"Waiting",2);
				break;
			}
			//软启动状态
			case  Rise :
			{
				OLED_ShowStr(55,2,"Rising",2);
				break;
			}
			//运行状态
			case  Run :
			{
				OLED_ShowStr(55,2,"Running",2);
				break;
			}
			//故障状态
			case  Err :
			{
				OLED_ShowStr(55,2,"Error  ",2);
				break;
			}
		}
	}

	//显示电压电流每一位
	OLEDShowData(72,4,VOtemp[0]);
	OLEDShowData(80,4,VOtemp[1]);
	OLEDShowData(96,4,VOtemp[2]);
	OLEDShowData(104,4,VOtemp[3]);

	OLEDShowData(72,6,IOtemp[0]);
	OLEDShowData(80,6,IOtemp[1]);
	OLEDShowData(96,6,IOtemp[2]);
	OLEDShowData(104,6,IOtemp[3]);

	//显示电压电流每一位
	OLEDShowData(0,4,VItemp[0]);
	OLEDShowData(8,4,VItemp[1]);
	OLEDShowData(24,4,VItemp[2]);
	OLEDShowData(32,4,VItemp[3]);

	OLEDShowData(0,6,IItemp[0]);
	OLEDShowData(8,6,IItemp[1]);
	OLEDShowData(24,6,IItemp[2]);
	OLEDShowData(32,6,IItemp[3]);

	//设置电压每一位
	OLEDShowData(0,2,VStemp[0]);
	OLEDShowData(8,2,VStemp[1]);
	OLEDShowData(24,2,VStemp[2]);
}

4、原理图/PCB

  原理图和PCB都使用立创EDA绘制，对新手较为友好。可以导出为AD格式的文件。
原理图主要包括电源电路，为单片机、显示器等提供辅助电源。信号调理电路，包括直流偏执电路，运算放大电路，BUCK-BOOST开关电路等。

在这里插入图片描述
在这里插入图片描述

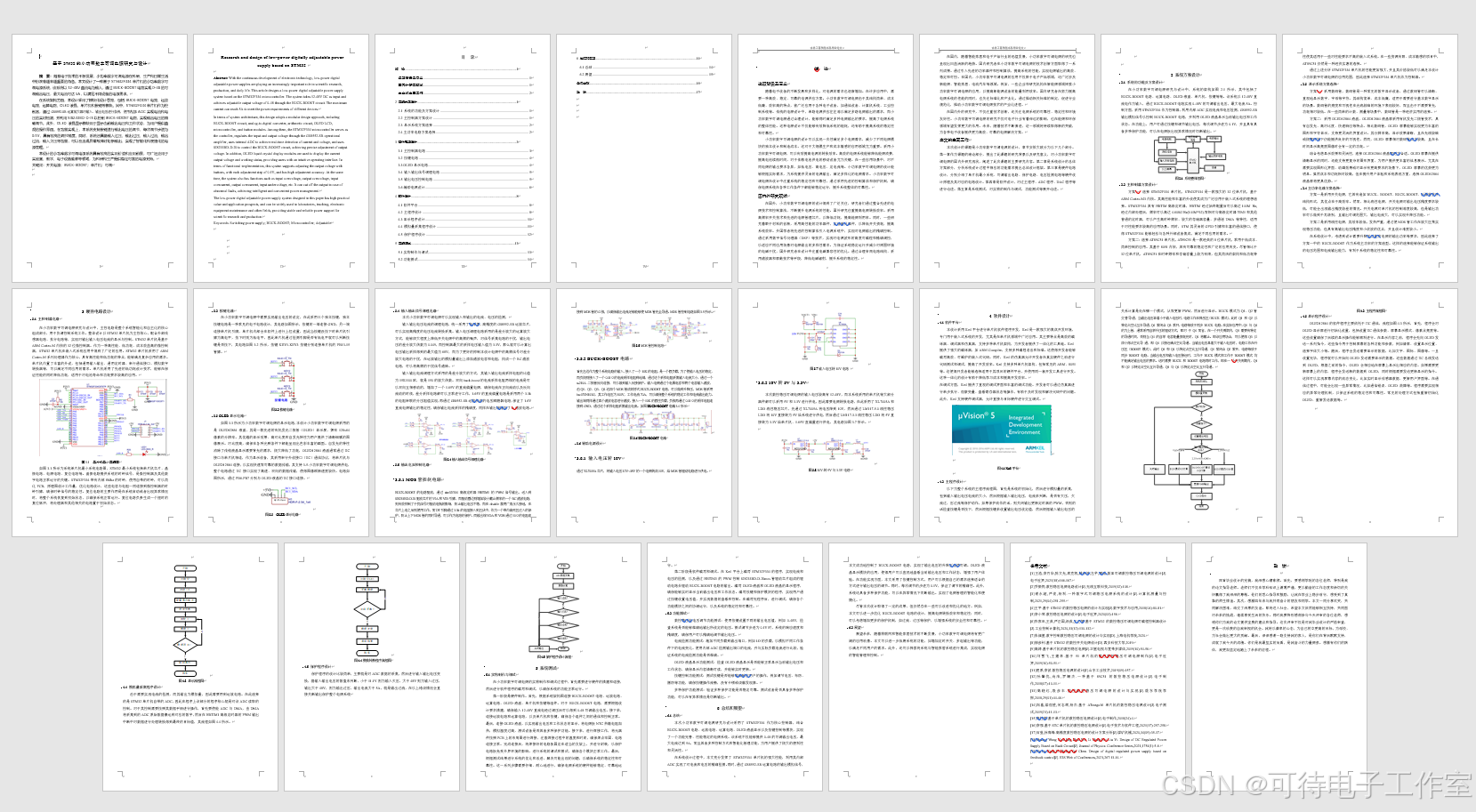

5、论文、参数计算

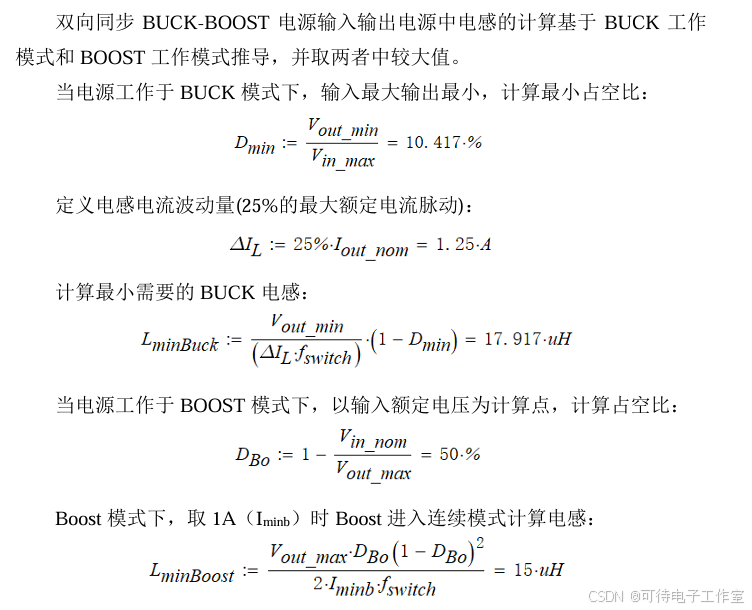

1、电感计算

在这里插入图片描述

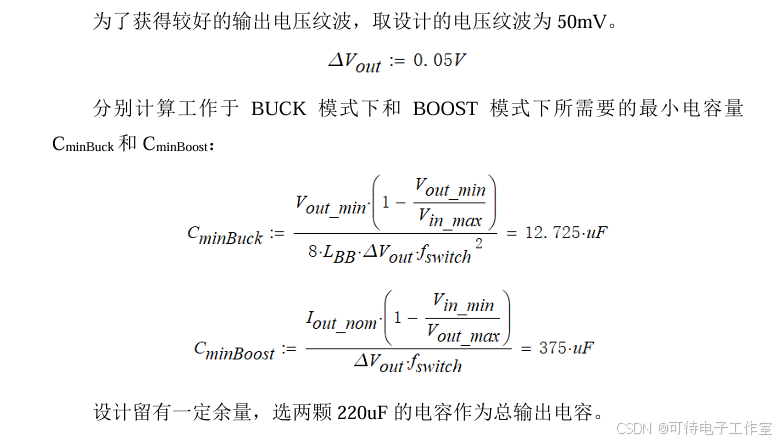

2、电容计算

在这里插入图片描述

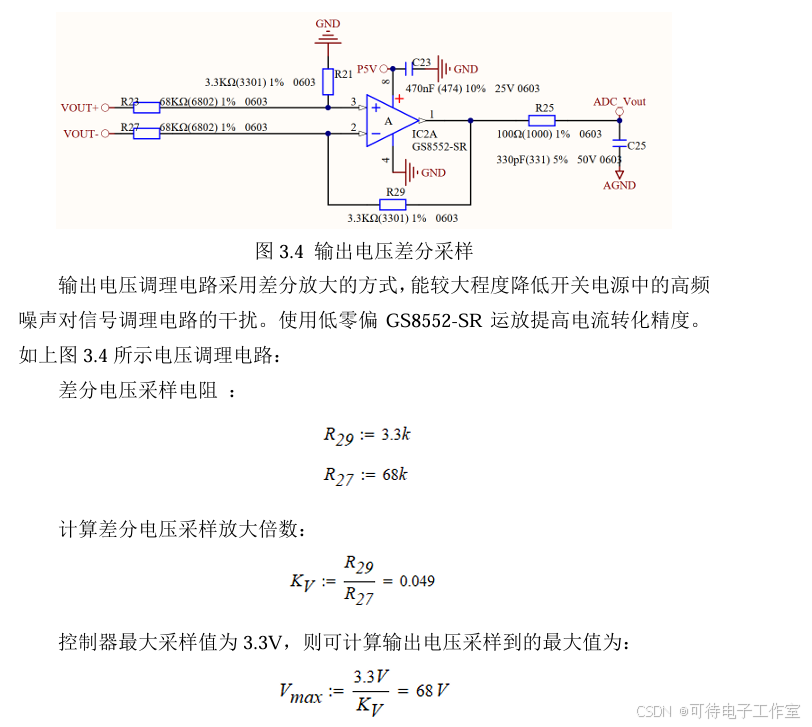

3、信号调理电路

在这里插入图片描述

在这里插入图片描述

基于STM32的同步整流Buck-Boost数字电源 开源
zeruns的博客
06-06 8720
一款基于STM32G474的四开关Buck-Boost数字电源，支持TypeC接口PD诱骗输入和DC5.5接口输入，输入/输出最高48V10A，这是我的毕业设计，现在开源出来，含原理图、PCB、程序源码、外壳3D模型等资料。
基于stm32升降压DC-DC设计原理图+程序（0-18v可调输出）
10-05
本文采用buck-boost升降压电路设计，输入DC5-12v，经过buck-boost电路后，可输出DC0-18v可调的电压，可输出2A以上电流，采用PID算法自动调节输出设定的稳定电压，其输出稳压误差波动小于0.01v，纹波小于150mv，转换效率>87%，其中按键可任意设定输出的电压大小。
基于stm32升降压DC-DCbuck设计（0-18v可调）
02-04
基于stm32升降压DC-DCbuck设计（0-18v可调），里面包含有原理图以及PCB，并且提供代码。代码有详细注释，方便修改。
基于STM32的数控DC-DC电源系统设计
最新发布
2401_88410555的博客
11-04 1580
该系统使用STM32作为核心控制单元，通过PWM控制DC-DC转换器的输出电压，结合反馈电路对输出电压和电流进行检测，实现精准的数控调节。本数控DC-DC供电系统基于STM32控制器，通过PWM控制DC-DC模块的输出，实现了输出电压的精确调节、过流保护及数据实时显示。：DC-DC模块的控制引脚连接至STM32的PWM输出引脚（如PA0），通过调整PWM占空比来控制DC-DC模块的输出电压。：将DC-DC模块的输出电压通过分压电路连接至STM32的ADC引脚（如PA1），用于实时检测输出电压。
基于stm32的数控恒压恒流电源设计方案
m0_72265581的博客
06-23 6535
基于stm32的数控恒压恒流电源设计方案 基于stm32的数控恒压恒流电源设计方案 不包实物，可自己动手制作，可代做 本设计采用220V市电输入工频变压器,将220V交流电压降为24V交流电压,经过全桥整流加电容滤波,输出约32V直流电压.可调输出电压方案采用线性稳压调整器方案,即运放处于比较调整状态,运放输出驱动P型MOS管,电压输出端由电阻分压反馈至运放同相输入端,运放反相输入端由STM32单片机控制TLC5615数模转换器输入模拟电压,根据运放构成比较器原理,运放的同相端和反相端始终趋向于电压相等的特
STM32数控直流电源
03-31
基于STM32F407VET6的数控直流电源，GUI触摸调节电压，可以实时显示电压输出和反馈电压曲线，GUI库使用STemWin，ADC使用的是外置ADC模块，型号是AD7705。
基于stm32的数控直流电源
06-22
基于ｓｔｍ３２　的数控直流电源控制系统，使用内部ＦＬＡＳＨ实现断电保存
基于STM32的多功能数控电源设计_stm32_电源_
10-03
基于STM32设计的多功能电源原理图和源码。
基于STM32的多功能数控电源设计（原理图、PCB、程序源码等）.zip
11-25
基于stm32设计的多功能数控电源，为了更好的理解，里面包含了原理图，PCB源文件，程序源代码，还有一些设计心得。
基于STM32的桌面数控电源项目连载
YVONNEOH的博客
08-23 9431
基于STM32的桌面数控电源项目连载（一）——元器件选型 本章为连载第一集，主要进行需求分析与元器件选型 文章目录基于STM32的桌面数控电源项目连载（一）——元器件选型前言一、尺寸与外观二、元器件选型1.升压芯片2.辅助电源3.参考电源4.电流检测4.温度检测5.MCU6.OLED总结 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200823153042355.png?x-oss-process=image/watermark,type_ZmFuZ3poZW
Buck STM32源代码 基于STM32F334的同步降压数字电源硬件设计手册
05-31
Buck STM32源代码 基于STM32F334的同步降压数字电源硬件设计手册Buck STM32源代码 基于STM32F334的同步降压数字电源硬件设计手册Buck STM32源代码 基于STM32F334的同步降压数字电源硬件设计手册Buck STM32源代码 基于STM32F334的同步降压数字电源硬件设计手册Buck STM32源代码 基于STM32F334的同步降压数字电源硬件设计手册Buck STM32源代码 基于STM32F334的同步降压数字电源硬件设计手册Buck STM32源代码 基于STM32F334的同步降压数字电源硬件设计手册Buck STM32源代码 基于STM32F334的同步降压数字电源硬件设计手册Buck STM32源代码 基于STM32F334的同步降压数字电源硬件设计手册Buck STM32源代码 基于STM32F334的同步降压数字电源硬件设计手册Buck STM32源代码 基于STM32F334的同步降压数字电源硬件设计手册Buck STM32源代码 基于STM32F334的同步降压数字电源硬件设计手册Buck STM32源代码 基于STM3
参赛作品《STM32数控电源》-pcb.rar
09-03
参赛作品《STM32数控电源》-pcb.rar
【开源】基于STM32的多功能数控电源设计（原理图、PCB、程序源码等）-电路方案
04-20
前言: 美国Vicor公司是现时世界最大的高密度电源模块生产商, 同时也是全球唯一能以零电压、零电流技术大批量生产电源模块的厂家。Vicor电源模块包括DC-DC、AC-DC电源模块,隔离、非隔离电源模块转换器。其中VICOR公司电源模块的核心技术是 “零电流”开关，它使变换器的工作频率达到 了1MHz,效率大于80%。 本文介绍多功能数控电源设计 从最基本的说起吧，DC-DC的变换电路有很多种，线性电源、开关电源、电荷泵，线性电源大家比较熟悉的应该就是78XX系列的芯片了，电荷泵主要用在小电流的应用中，我们也不加讨论。主要讲讲开关电源，我呢也是一个先学先卖的人，就对照资料啥的随便介绍下拉，权当是开源本设计前的一点准备工作。 开关稳压器的工作原理，就是通过控制电路来控制开关器件的通断，配合负反馈完成稳压，跟线性稳压比起来，具有效率高体积小的特点，但是输出没有线性电源稳定。开关电源的基本结构有很多种，包括BUCK、BOOST、BUCK-BOOST、CUK等非隔离式的DCDC变换器，也有Flyback、LLC等隔离式的DCDC变换器。 开源的这个设计，是以buck拓扑为核心，配合STM32F334的高级定时器的PWM、PI算法，实现的一个很简单的闭环控制，设计输入电压60V时，输出电压可调，输出电流最大5A，输出最大功率在200W左右。 数控电源系统设计框图: 首先说明我这款电压是从HP电源的基础上增加人机界面和改善栅极驱动做的，具体设计心得及电路分析详见附件内容。 数控电源程序的设计思路: 因为这款设计为了尽可能减少体积，因此使用了较大频率的PWM波，取值为250k，所采用的主控stm32f334是意法半导体专为数控电源所设计的一款MCU。STM32F334xx微控制器具有高分辨率定时器（HRTIM）外设，可产生多达10个信号，能够处理用于控制、同步或保护的各种不同输入信号。其模块化架构允许对大部分转换拓扑和多并联转换器进行处理，并可在运行中重新配置它们。（具体详见附件内容） 配置的代码和PI算法的代码部分截图展示:
STM32103制作的数控电源源代码,开源stm32的数控电源,C++
09-10
用STM32103单片机，采用数码管显示电流、电压的数控电源。对学习STM32单片机编程和DIY数控电源很有实用价值。
STM32家族又添新成员——数控电源微控制器STM32F334
08-29
STM32F334内置217ps（皮秒）的高分辨率定时器，确保器件的控制精度领先市场，提高电源的能效，同时异步(asynchronous)快速反应为运行安全性提供保障。新产品将最大限度地发挥数字电源的影响力，提高云计算技术应用的能效，将全球日用电需求降低大约280千兆瓦时(GWh)，这相当于荷兰一个国家的发电量...
STM32 4开关升降压源码及原理图（官方）_buck升降压_Buck-Boost变换器_buck
09-11
总的来说，这个资源包为STM32开发者提供了4开关升降压电源转换器的设计原理、硬件实现和软件控制的全面指导。通过学习和理解这些内容，开发者能够构建出高效、灵活的电源管理系统，适应各种应用场景的需求。
STM32F334数字电源开发板 51单片机数字电源 同步整流BUCK/BOOST 双向DC-DC转换器 升降压转换器 恒压恒流-电路方案
04-21
本设计是基于STM32F334 数字电源开发板设计，高效同步buck，boost，buck-boost双向DC-DC转换器，支持恒压恒流供电。STM32F334xx 微控制器具有高分辨率定时器 （ HRTIM）外设，可产生多达 10 个信号，能够处理用于...
基于stm32的boost数控电源
02-23
在这个基于STM32的Boost数控电源项目中，我们关注的主要知识点包括STM32的基础知识、Boost升压转换器的工作原理以及如何通过编程实现数控电源的恒流源和恒压源功能。 1. STM32基础知识： - 内核：STM32系列MCU通常...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
