跨时钟域问题（三）异步FIFO的Verilog实现（格雷码）

异步FIFO概述

异步FIFO是用来在两个异步时钟域间传输数据。

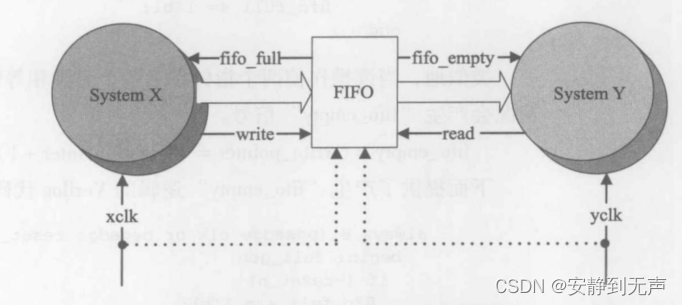

图1 用异步FIFO进行数据传输

System X利用xclk时钟将数据写入FIFO，并利用System X利用yclk时钟进行输出。

其中fifo_full和fifo_empty分别是满标志和空标志，用于说明数据状态，当fifo_full时，不再进行数据的写入，当fifo_empty时不再进行数据的读取。

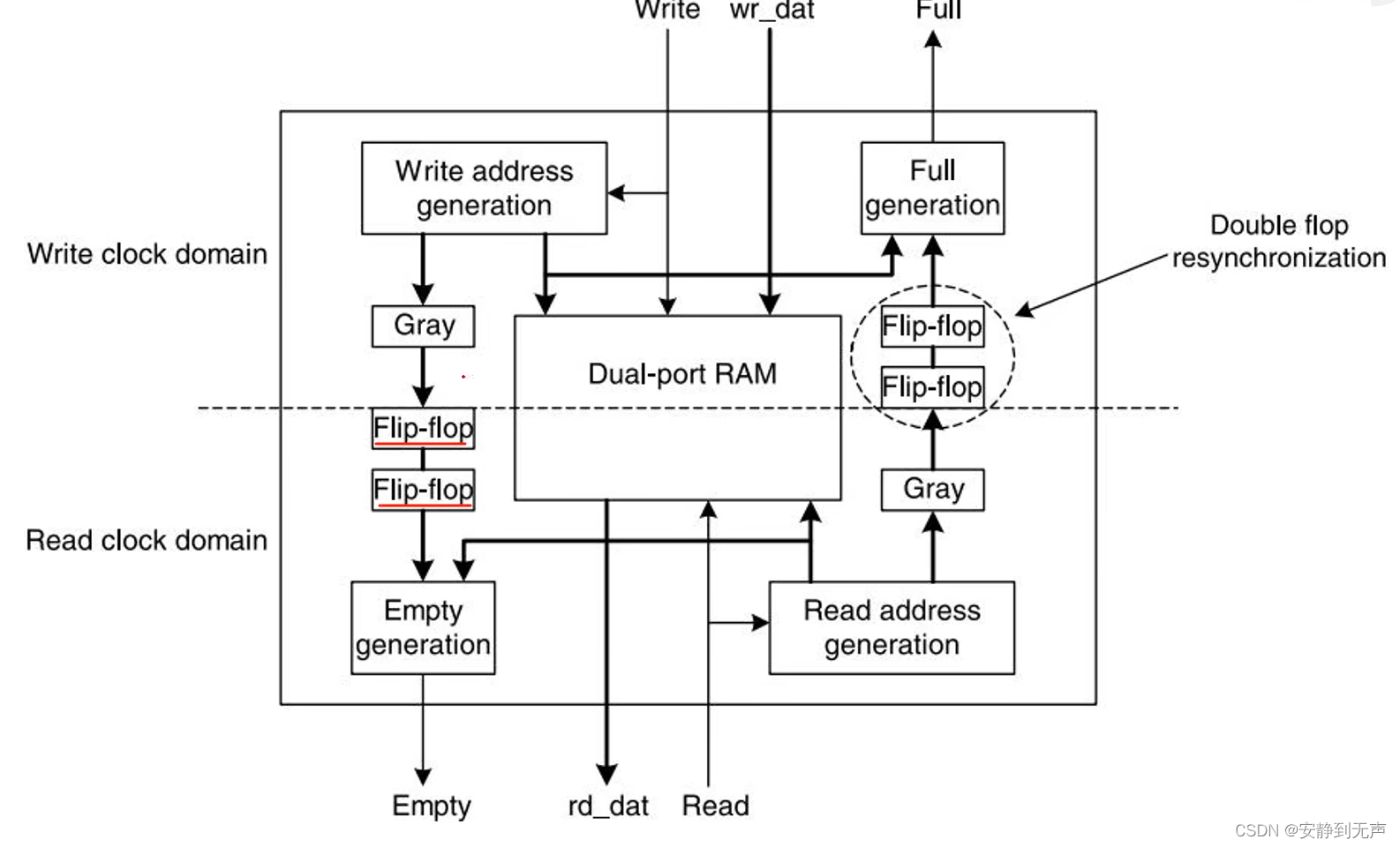

格雷码（gray code）的使用

在产生FIFO满信号时，要将写指针和读指针进行比较，由于两个指针分别在各自的时钟域，彼此之间是异步的，在使用二进制进行计数器实现指针时，就会导致用于比较的指针取样错误。

使用自然二进制码计数时，相邻数据之间可能会产生多bit的变化。这会产生较大的尖峰电流以及其他问题。

比如，二进制计数器的值会从FFF变为000。这时所有位会同时改变。虽然能通过同步计数器避免亚稳态，但是仍然能得到极不相关的取样值，所以同步计数器不是最终的解决方案。

从FFF 到000可能的转换：

• FFF→000
• FFF→001<
