HJ6302网关模块与富士PXR5系列温控器的通讯

        本案例选用的华杰智控的HJ6302网关模块通过RS485总线与富士的PXR5系列温控仪表进行通讯，所选用的仪表的具体型号为：PXR5TAY1-8WM00-C。该温控表按富士官方说法已经停产。

         通过HJ6302模块的Profinet端口，将该模口组态在西门子S7-400系统当中，实现通过PLC对仪表的温度设置以及上位机上温度的显示等功能的实现。

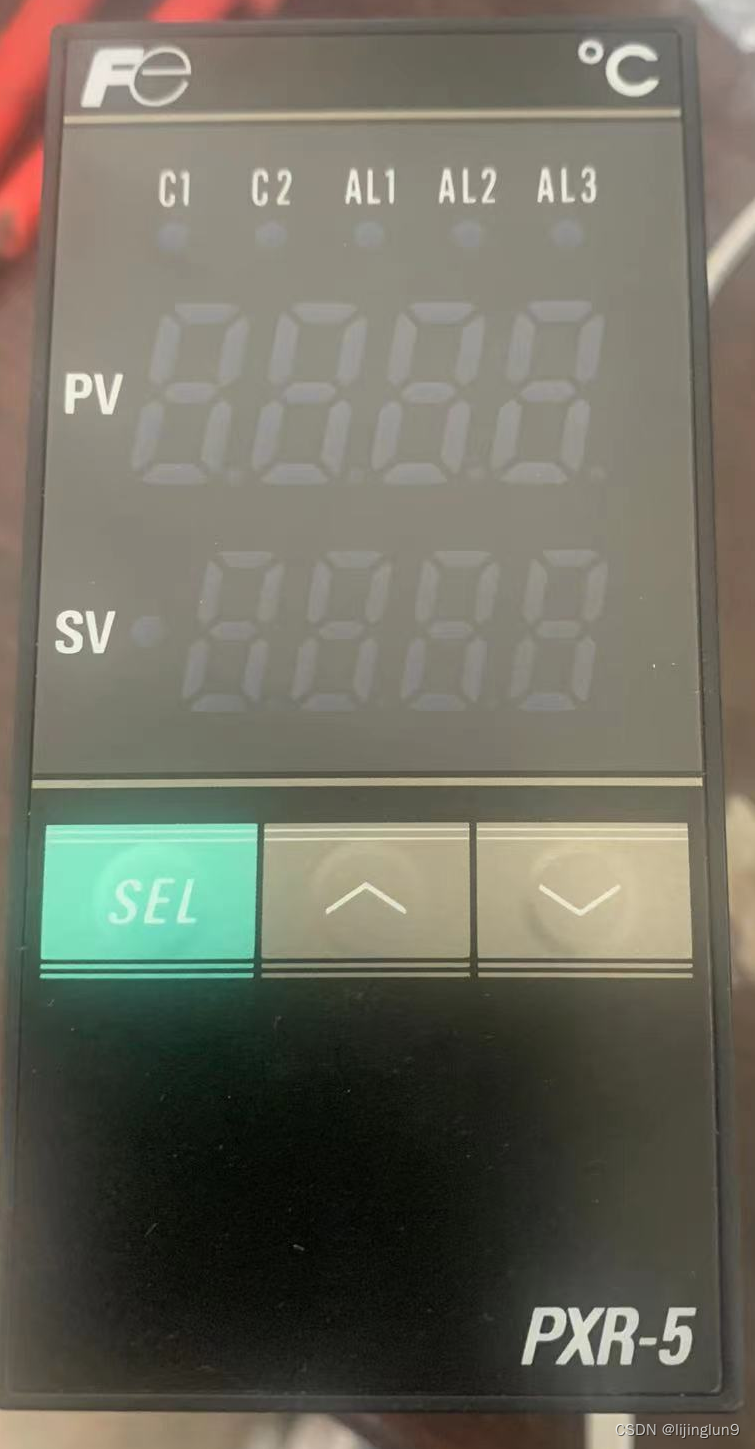

步骤1： 本项目现场总过有两块PXR5温控表，首先对该温控表的部分参数进行设置

1. sel键长按约3秒进入第三块参数设置界面

2.STno 设置通讯站号（本案例两块表分别设置为1，2）

3.CoM 奇偶校验设置  0=奇 1=偶 2=无（本案例设置为2，且设置为0或1时与HJ6302通讯不上，具体原因暂时未明）

参数设置完毕后需对温控器重新断电上电操作，这样参数才会修改成功。

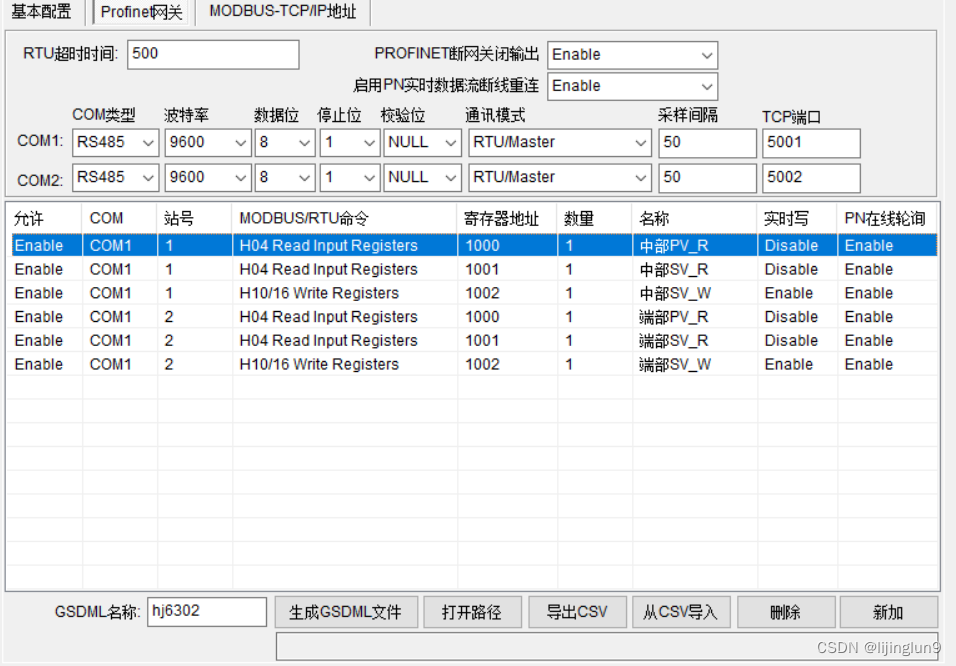

步骤2：对HJ6302模口进行配置

设置说明1：读取变量

条目	COM	MODBUS/RTU命令	寄存器地址	名称
