android各镜像文件img总结

Android 源码 编译后，在 out/target/product/generic下生成的三个镜像文件：

ramdisk.img， system.img， userdata.img 以及它们对应的目录 root，system，data。

ramdisk.img是根文件系统，

system.img包括了主要的包、库等文件，

userdata.img包括了一些用户数据，

①ramdisk.img是根文件系统：android启动时 首先加载ramdisk.img镜像，并挂载到/目录下，并进行了一系列的初始化动作，包括创建各种需要的目录，初始化console，开启服务等。System.img是在init.rc中指定一些脚本命令，通过init.c进行解析并挂载到根目录下的/system目录下的。

ramdisk.img其实是对root目录的打包和压缩

root目录

init：Android最重要的进程——init，这是Android启动运行的的第一个进程，

还有两个非常重要的脚本文件： init.fs100.rc和init.rc这是Android在刚开始启动时，需要首先加载的两个启动脚本，根据脚本里的内容，来完成一系列的启动工作，

data目录是 userdata.img镜像要挂载的目录，

system即为 system.img镜像需要挂载的目录，

dev目录是系统启动后，系统的设备文件目录。

②system.img包括了主要的包、库等文件：

挂载到 / 下的镜像，它包含了全部的系统可执行文件

system.img 文件是下面system目录的一个映像，类似于linux的根文件系统的映像

system目录

app的目录下是所有的apk包，即包含了Android源码自身所发布的应用程序，又包含了用户自己编译的应用程序apk包，

bin目录下是基本的命令，系统的本地程序，主要是Linux系统自带的组件，

etc目录包含了一些配置文件和脚本文件，比如APN接入点设置等核心配置，

framework目录下包含了系统运行所需要众多的jar包，

lib目录存放了所有的库，文件系统底层库，如平台运行时库，

xbin中也包含了多种命令，

usr目录中有用户文件夹，包含共享、键盘布局、时间区域文件等。

③userdata.img包括了一些用户数据： Userdata.img来来自于data目录，默认里面是没有文件的。

补充：

① boot.img与recovery.img （ 这两个有笔记详解 ）

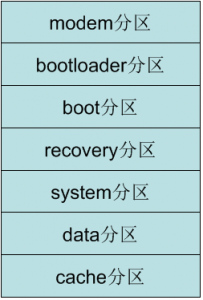

下图android系统分区（ 具体分区分析有专门笔记）

boot.img： Android系统中，通常会把zImage （ 内核镜像uImage文件） 和ramdisk.img打包到一起，生成一个boot.img镜像文件，放到boot分区，由bootloader来引导启动，其启动过程本质也是和分开的uImage&ramdisk.img类似，只不过把两个镜像按照一定的格式合并为一个镜像而已。

bootloader会从boot分区开始启动。一般针对每个机型的完整刷机包中会有一个 boot.img文件，这就是boot分区镜像文件

Boot分区的格式是固定的，首先是2K或者4K的 文件头 ，后面跟着用gzip压缩过的 内核 ，再后面是 ramdisk根文件系统 ，然后是第二阶段的载入程序（可选）

recovery.img： recovery分区的镜像，一般用作系统恢复

注： zImage文件，通过mkimage命令，给zImage文件加上了64个字节的数据头得到uImage文件，这样才能被u-boot识别

②虽然整个Android的编译系统生成了三部分内容，但是我们也可以将这三部分组合在一起，然后直接做成一个镜像，烧到开发板当中，就可以启动系统了！具体的操作就是，将system下所有的东西直接放在root目录下的system目录里，将用户的数据直接放在data下，这样做成一个目录fs100_root,然后将此目录直接使用工具来做成镜像，如下所示：

最后将fs100_root.img烧到nand flash当中，这样即可启动开发板。
