Large Pose 3D Face Reconstruction from a Single Image via Direct Volumetric CNN Regression复现遇到的困惑

前言

正如在这篇博客中提到的一样（https://blog.csdn.net/likewind1993/article/details/85212711 ），“Large Pose 3D Face Reconstruction from a Single Image via Direct Volumetric CNN Regression”提出的方法属于端到端的人脸重建方法，输入一张人脸照片便可以直接生成相应的人脸模型。

正是由于其“端到端”的特性，原本想着复现起来的难度会小点，于是一不小心入了这个坑：

VRN

online Demo: http://cvl-demos.cs.nott.ac.uk/vrn/
作者用webgl写了一个demo，因为有验证码，可能需要梯子才能跑自己的照片。

换个角度：

项目地址 https://github.com/AaronJackson/vrn
在github上作者公布了部分源码，但是没有公开网络结构、体素文件的生成。
因此复现的时候主要是实现这两个部分。

复现

数据集

使用到的人脸模型数据集为：300W-LP，基于BFM模型生成，包含了大约6万个人脸数据。
数据集相关地址如下：http://www.cbsr.ia.ac.cn/users/xiangyuzhu/projects/3DDFA/main.htm

体素文件的生成

关于体素文件的生成，作者在github的issue中给出了一点提示，基于这个脚本的思想进行三维模型的体素化：

https://www.mathworks.com/matlabcentral/fileexchange/27390-mesh-voxelisation

大致思想是先划定体素网格的大小，比如论文中的大小为192x192x200，然后对需要体素化的模型从x, y, z三个方向进行一个等比例的划分。
接下来从x,y,z三个方向发出射线，判断射线在是否在模型里，在模型外的数据是0， 在模型内的数据是1，这样便完成了模型的体素化（并且这样得到的体素结果是没有空洞的）。

Note：
在进行体素化的时候，论文的作者提出要先将模型转到正面，然后进行体素化，最后再转到原来的姿态。之前一直不理解为什么要这么做，后来在自己实现的时候发现：

转到正面进行体素化的时候，可以把模型的脸部取一个固定的顶点(index)，在模型转到正面的时候，对z方向发出的射线做一个限定（只体素化z<z[index]的部分），就能得到的论文中的一半的脸部(由于使用到的BFM模型是带有耳朵、脖子部分，但是这些部位对深度学习并没有太大的用处，因此要去除这部分)。

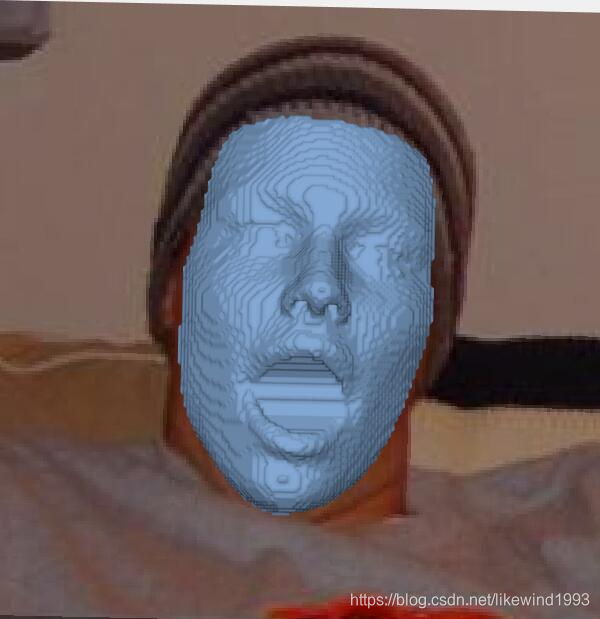

体素化的结果如下：

侧面：

网络结构

论文中关于这部分没有太多的阐述，只是简单的说将两个去掉中继监督层的hourglass模块进行堆叠，因此我使用了pytorch实现的hourglass网络结构，https://github.com/bearpaw/pytorch-pose。

另外对模块之间的连接、输出部分进行了添加Conv层的操作，来修改相关数据格式大小。

训练结果

在进行了这么多工作的尝试之后，最后的结果并没有成功的跑起来，因为192x192x200的数据量过大，进行训练的时候太耗时了。我的机器(GTX1080，32G内存，框架用pytorch）上跑一个epoch需要2天多一点的时间，完全跑完有点不太现实，暂不清楚哪个部分出现了问题。

而作者使用的环境为GTX1080Ti x 2，跑2-3天，6万个样本大概迭代50~60次即可完成训练，但在以我的训练速度粗略估计一下，相同次数的迭代需要花几十天，时间太长了。

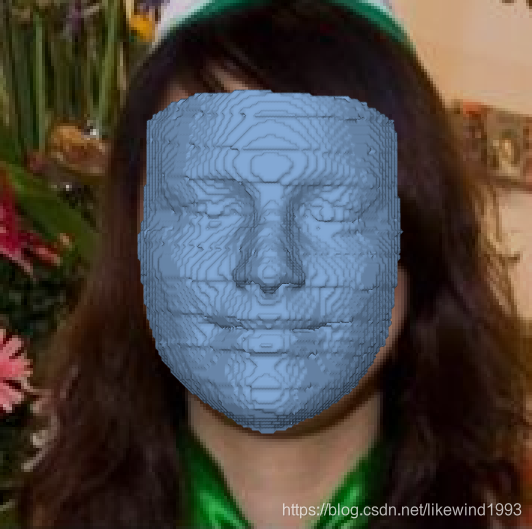

因此简单的用一个样本进行迭代10000次来验证模型的正确性，效果如下：

遇到的问题

虽然模型在验证的过程中显示了一定的可行性，但这次论文并没有成功复现，一方面是自己机器的原因，另一方面还遇到了一些问题：

• 论文体素部分的流程是“Rotated to Frontal -> Voxelisation -> Realigned”, 但是完成体素化后，得到的数据是一个192x192x200的三维数组，里面存着0,1，遇到了如何进行“Realigned”的问题，因为将原有模型的Rotate Matrix, Translate Matrix应用到这些整数数据上后，会得到小数，如果取整丢掉小数部分，得到的结果非常不好（因此我在实验的时候只挑选了正脸样本进行训练）。

总结

因为自己刚接触，整体复现的流程一步步摸索花了较多时间，把经验总结一下。
这样万一也有人想复现这篇论文，可以提前知道有哪些坑，对复现流程有更好的把握。
