国产长芯微LD5085完全P2P替代DS8500；LD5085是一款专为实现HART协议而设计的CMOS单片调制解调器芯片

芯片描述

       LD5085是一款专为实现HART协议而设计的CMOS单片调制解调器芯片，用于支持HART协议的现场仪表和控制器中。器件集成了所有必要的滤波、信号检测、调制、解调及HART信号波形整形等功能，所以芯片只需少量外围无源元件，即可满足HART物理层规范功能要求。
        LD5085使用相位连续的频移键控FSK技术，传输速率为1200位/秒，采用半双工通信，符合HART协议物理层要求。芯片调制模式的最大电源电流在3.6V电压及外部3.6864MHz时钟下为85μA。
        HART输入信号通过模数转换器(ADC)采样，然后进行数字滤波与解调，该架构确保在干扰环境下能进行可靠的信号检测。数模转换器 (DAC)输出产生频率为1200Hz和2200Hz的相位连续梯形波。
        由于LD5085具有丰富的集成模块，所需外围元件少，并采用 5mm x 5mm 的 QFN 封装，可极大节省电路板空间，因此非常适合主机和从机配置下的低功耗环路供电型应用。

特性

• 单芯片、半双工1200bps FSK调制解调器
• 符合HART通信协议物理层要求
• 符合Bell202标准载波1200Hz和2200Hz
• HART波形整形输出具有额外驱动能力
• 数字信号处理确保可靠的输入信号检测
• UART接口
• 工作电压2.7~3.6V
• 低功耗,调制模式下最大功耗为85μA
• -55~+125℃工作温度范围

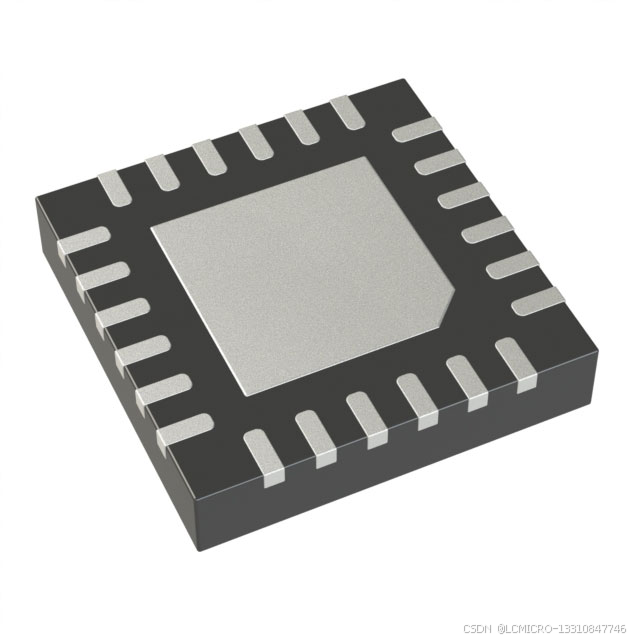

• 20引脚5mm x 5mm x 0.75mm TQFN封装
• 满足RoHS环保要求

应用

• 智能变送器• 流量计
• 温度变送器
• HART 手抄机
