力姆泰克伺服电动缸

力姆泰克IMB系列伺服电动缸采用瑞士先进的伺服缸结构设计和进口散件国内组装， 保证力姆泰克伺服电动缸在国内的领先地位， 精密磨制滚珠丝杠保证伺服缸整体位置精度达到0.02mm， 闭环控制精度达到5um；最大额定载荷达到35吨；速度达到1米/秒， 可以100%连续工作；精密推力控制精度为5%，闭环控制精度为1%；精密控制速度，高性能高低速性能，高动态响应时间， 高加速度，高刚性，抗冲击力；超长寿命，操作维护简单，噪音低。

•

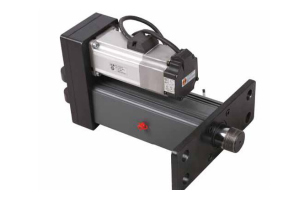

  同步带平行伺服电动缸

•

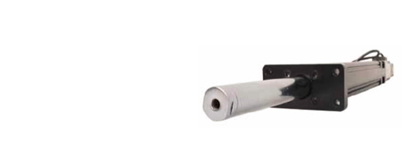

  直线安装伺服电动缸

•

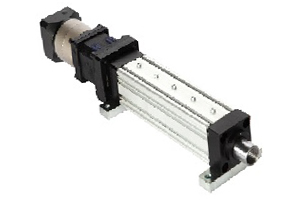

  六自由度平台专用伺服缸

可以在恶劣环境下无故障长期工作，并且实现高强度，高速度，高精度运动，运动平稳，低噪音，特有防转功能保证设备的高精度位置控制以及高安全性； 伺服电动缸可以完全替代液压缸和气缸，并且实现环境更环保，更节能，更干净的优点，很容易与PLC等控制系统连接，实现高精密运动控制。 伺服电动缸的防护等级可以达到IP55，IP56，所以可以广泛的应用在造纸行业，化工行业，焊接行业等室外环境恶劣的情况下正常工作！

IMB伺服电动缸性能参数表:

产品系列	IMB10	IMB20		IMB30			IMB40			IMB50			IMB60			IMB80
丝杠导程 mm	4	5	10	5	10	25	5	10	20	5	10	20	6	10	20	16	20	32
最大推力 N	600	3500	3500	8500	8500	5000	18000	22000	12000	22000	45000	30000	30000	55000	60000	100000	150000	150000
最大速度 mm/s	333	350	700	229	458	1145	142	283	567	112	225	450	105	175	350	226	283	453
最大推力丝杠输入扭矩 Nm	0.53	3.87	7.66	9.40	18.61	27.40	19.70	48.66	52.55	24.08	98.53	131.37	39.41	120.4	262.74	308.82	579.04	926.46
滚珠丝杠额定动载 KN	4.7	7.6	7.5	12.7	17.4	10	23.2	29	15.8	26	55.6	45.7	34.2	62.4	90.8	200	305	305
平行缸体旋转惯量 kg㎡10-4	0.0415	0.552	0.575	1.286	1.351	1.426	7.079	7.482	9.186	78.739	78.913	79.609	82.452	82.793	83.545	196.664	200.613	205.236
直线缸体旋转惯量 kg㎡10-4	0.0245	0.128	0.156	0.745	0.81	0.885	4.006	4.425	6.028	32.619	32.793	33.489	52.312	53.356	54.127/td>	150.534	154.630	154.630
每100mm旋转惯量 kg㎡10-4	0.0165	0.0515	0.053	0.301	0.305	0.329	1.965	1.978	2.129	4.83	4.83	4.83	12.1	12.1	12.1	31.742	31.850	32.318
最大行程 mm	500	500		1000			1200			1500			2000			2500
最大输入转速 rpm	5000rpm	4200rpm		2750rpm			1700rpm			1350rpm			1050rpm			850rpm
最大加速度 m/s2	3	3	6	3	6	10	3	6	10	3	6	10	3	6	10	3	6	10
缸体重量（无电机）kg	5.3	7.9		18.2			29			76.9			126.3			132.6
每100mm行程重量 kg	0.78	1.03		2.1			3.5			4.8			7.1			15
内部机械结构			IMB系列----滚珠丝杠伺服电动缸100%连续工作制,长寿命 IMA系列----梯形丝杠伺服电动缸30%间歇工作制，一般寿命 IMR系列----行星丝杠伺服电动缸100%连续工作制，超长寿命，比滚珠丝杠高15倍
动力管最大空旋转角度°	±0.3	±0.3		±0.3			±0.25			±0.15			±0.15			±0.3
轴向间隙 mm	0.02-0.04	0.02-0.04		0.02-0.04			0.02-0.04			0.02-0.04			0.03-0.05			0.03-0.05
300mm导程误差 mm	0.023	0.023		0.023			0.023			0.023			0.023			0.03
重复精度 mm	0.02	0.02		0.02			0.02			0.02			0.02			0.03
CAD图纸下载 mm	CAD图纸下载	CAD图纸下载		CAD图纸下载.02			CAD图纸下载			CAD图纸下载			CAD图纸下载			CAD图纸下载

伺服电动缸型号标注

• 系列型号

  IMB系列

  DMB系列

  IMR系列

  IMA系列

• 安装方式

  FF----前端法兰

  RF----尾部法兰

  RC----尾部铰接

  ST---侧面耳轴

  SH----侧面安装孔

  SF----侧面法兰

  GM----导向模块

• 前端接头

  BA----内螺纹

  FM----外螺纹

  ROE---销孔端

  TS----球铰接

  FO----叉销端

  FL----法兰瑞

  TC---耳轴座

  FZ---防撞接头

• 输入形式

  NMT-单轴缸体

  G05----行星减速机5：1

  GX---行星减速机X：1

  SC----直线安装电机法兰

  P10-同步带1：1

  P10-同步带2：1

• 附件

  AR---防转机构

  FCM--磁感应开关

  FCP---接近开关

  SP---尾销座

  B---防尘罩

  PF-预紧螺母

  PL-压力传感器

• 伺服电机型号

  德国伦茨

  德国西门子

  日本安川

  日本松下

  日本三菱

  日本富士

  等任意品牌

伺服电动缸寿命计算

滚珠丝杠的预期寿命L10是90%的滚珠丝杠在金属材料疲劳失效 前所能达到或超过的运行距离，单位为百万毫米，滚珠丝杠预 期寿命L10并是保质承诺，同时寿命的预期要在正确的维护，无 污染和正确的润滑！

假如滚珠丝杠的预期寿命需要高于90%，则将预期寿命乘以如下系数：

95% ：L10 x 62% 96% ：L10 x 53% 97% ：L10 x 44%
98% ：L10 x 33% 99% ：L10 x 21%

无预紧单螺母寿命计算公式：

L10 : 理论寿命公里数 Km
C : 额定动载N S：丝杠导程 mm

无预紧单螺母寿命计算公式：

L10(1)伸长方向预期寿命，公式同无预紧单螺母寿命计算公式
L10(2)压缩方向预期寿命，公式无预紧单螺母寿命计算公式



加权平均负载计算

为了精确计算滚珠丝杠的寿命，我们首先计算出加权负载，如下图所示 为负载随行程的变化！

注意：零齿预紧螺母的额定载值为无预单螺母的额定动载值的63%,预紧螺母的计算预期寿命将是相同尺寸，负载，应用场合无预紧单螺母的计算预期寿命25%!
