PCB简单的最小51单片机的绘画(STC89C52RC为例)

单片机最小系统对于51单片机磊说:单片机,晶振电路,复位电路

  画51单片机最小核心板

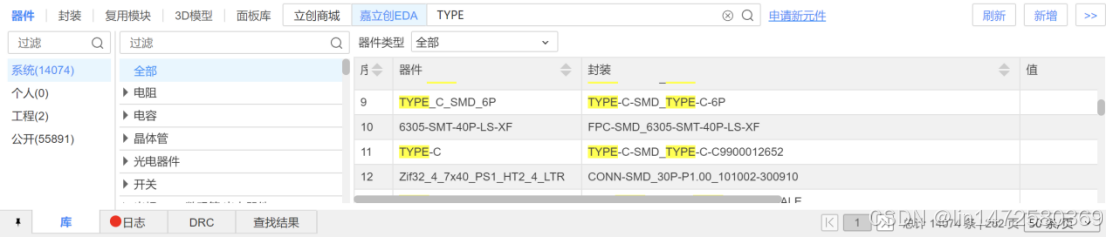

第一步新建文件后在设计原理图下方器件搜索TYPE找到有6P的元件都可以用拖到原理图上

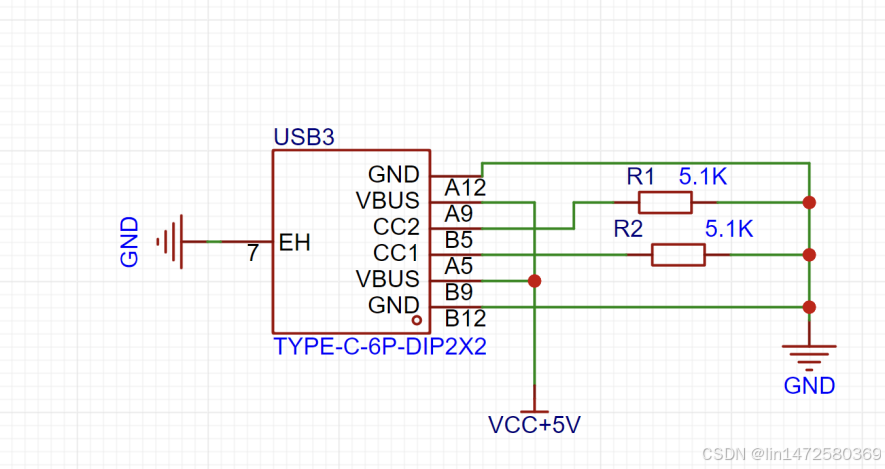

本次设计以TYPE-C-6P-DIP2X2为例如图

CC1和CC2连接上5.1电阻,我们的GND和EH要接地可以在快捷方式拉出,VBUS接一个5v的电源,完成一个6P的一个type-c的接口

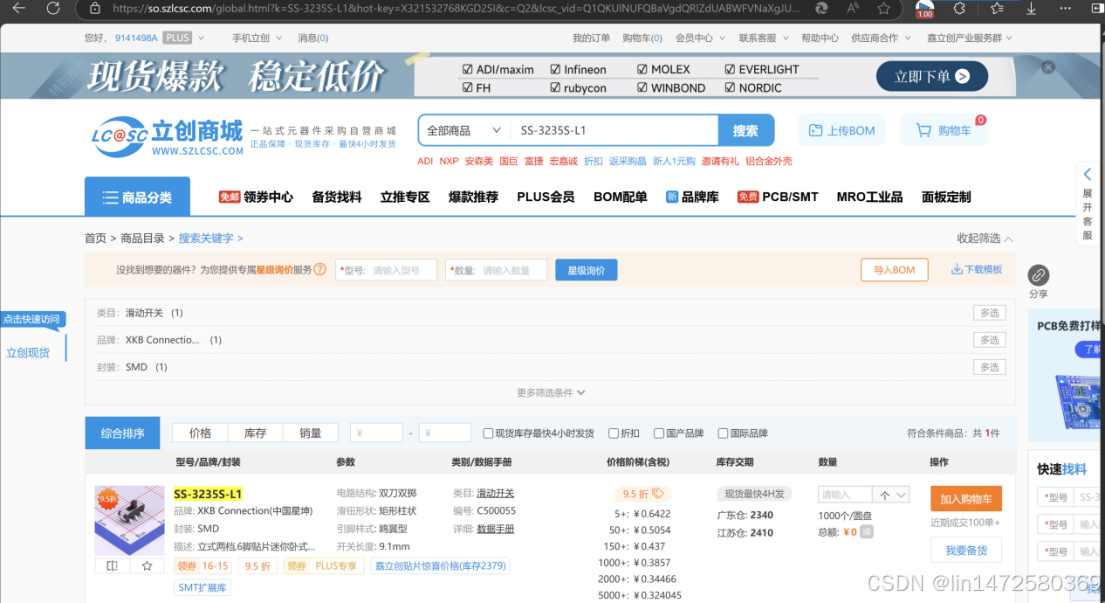

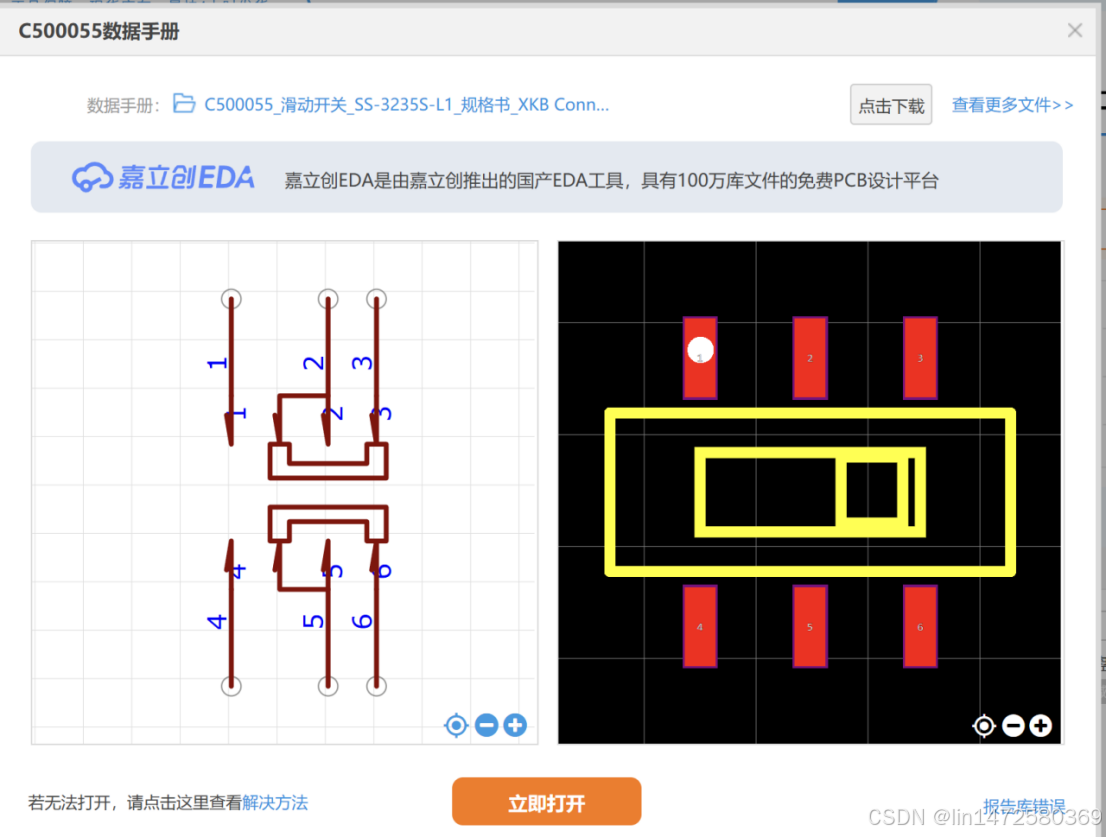

在加入一个开关器件搜索SS-3235S-L1,到原理图,在立创商城搜索元器件,如下

详情点数据手册,再点数据手册链接跳转数据手册如下

在手册中可以查看,如何配置,需要什么参书,手册需要积累,这里就不详细举例

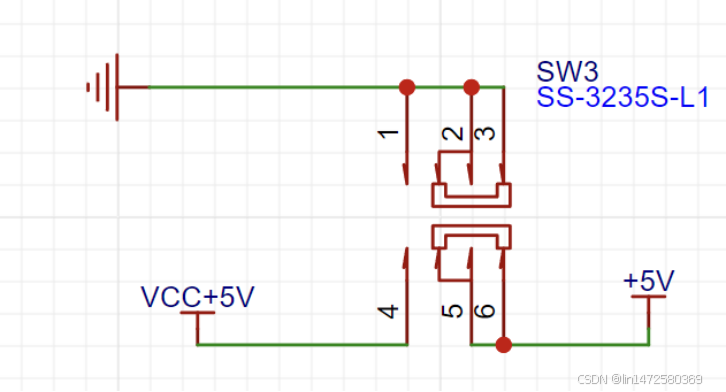

画出如下图

123接口用不到全部接地

4接口接入vcc+5v电压,5,6接口结5v

现在加入一个LDO低压差线性稳压器,我们选择AMS1117-3.3v的放入原理图中

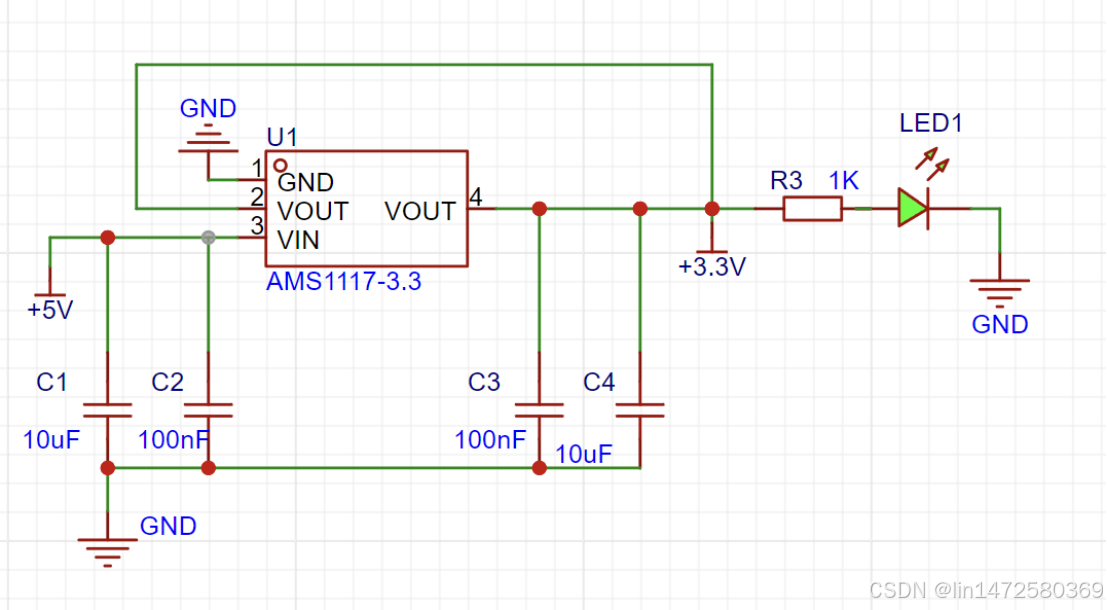

同样在立创商城找到元器件的数据手册,有原理图,根据相同绘制,在最左边快捷栏常用库选择LED-0805的元器件,电阻也是选择0805的,绘制如下图

到此电源电路部分设计完成

现在设计单片机最小系统电路,选择在加入STC89C52RC-40I-LQFP44

查找手册,查看供电,等数据,供电时5v,加上电源和接地和后,我们须要给每个引脚,添加上网络标签,方便后面操作,在如下图的N标识的按键在每个引脚添加

画出如下图的原理图

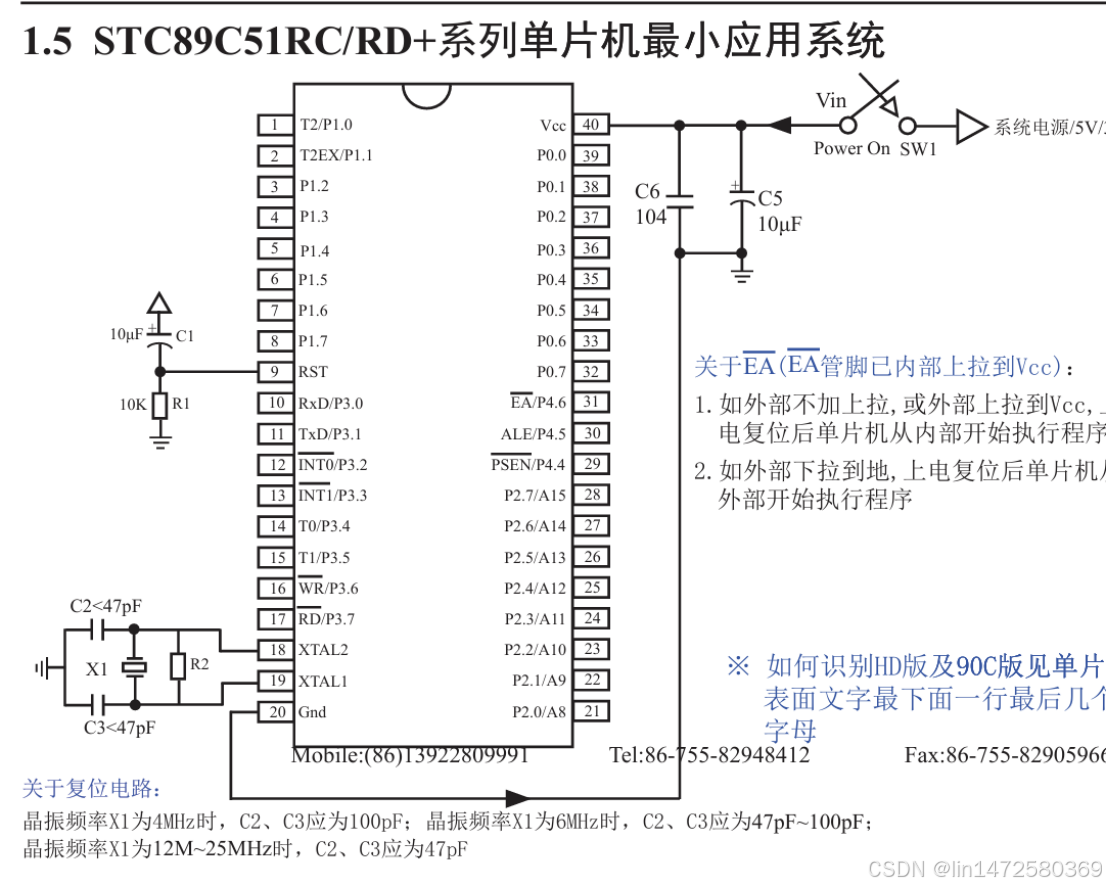

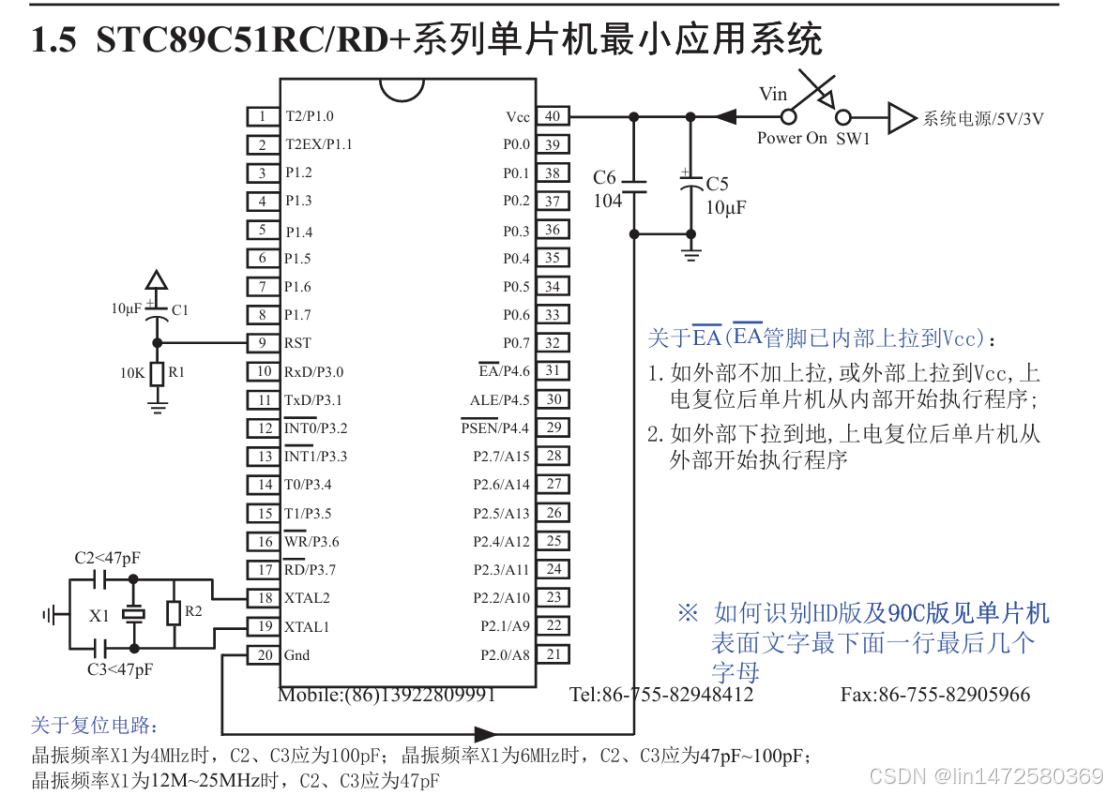

根据手册添加晶振如下数据

在器件搜索12MHZ的表面贴片的晶振,常用库找到两个电容,负载可加可不加

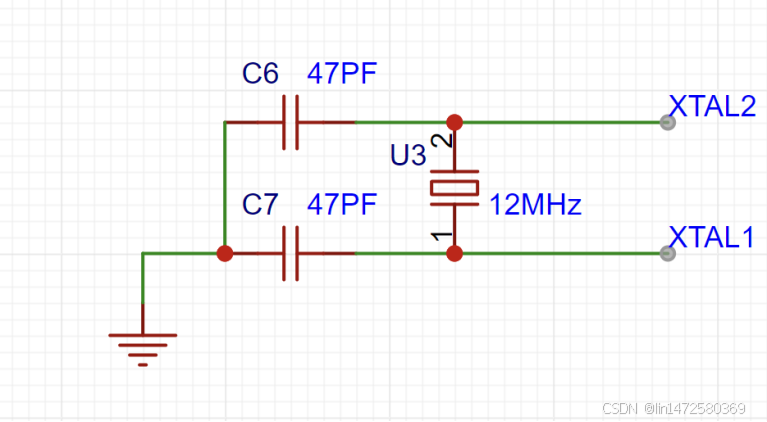

画出晶振带电路如图

现在画复位电路RST也可以参考手册

在加一个开关,在器件搜索按键画出如下图

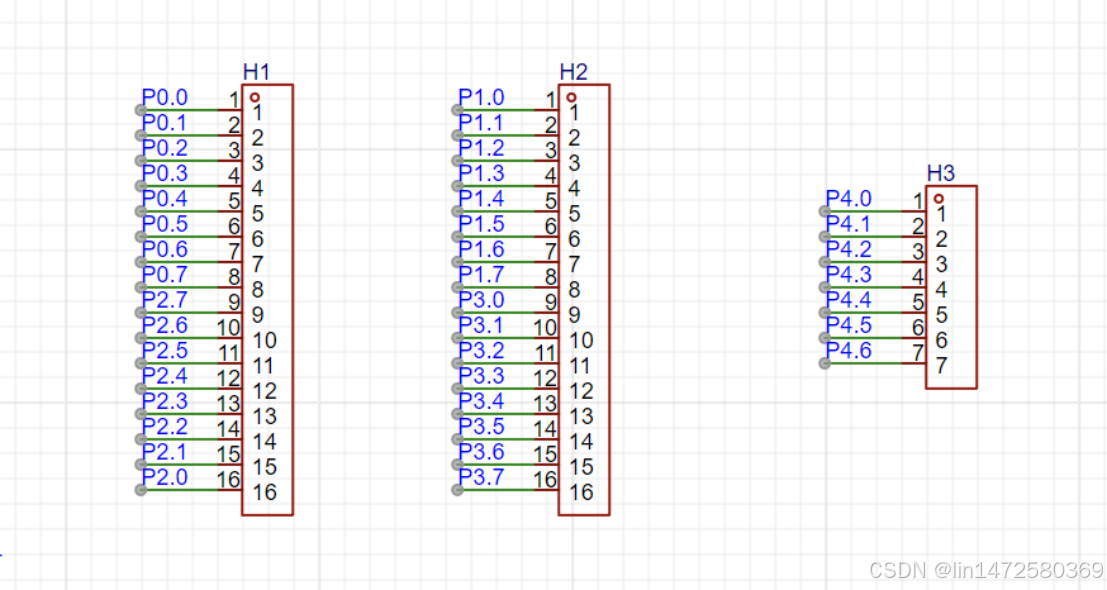

再将所有引脚排针引出,常用库找到连接器,选择1x16的选择两个和一个1x7的,把对应引脚如图排列

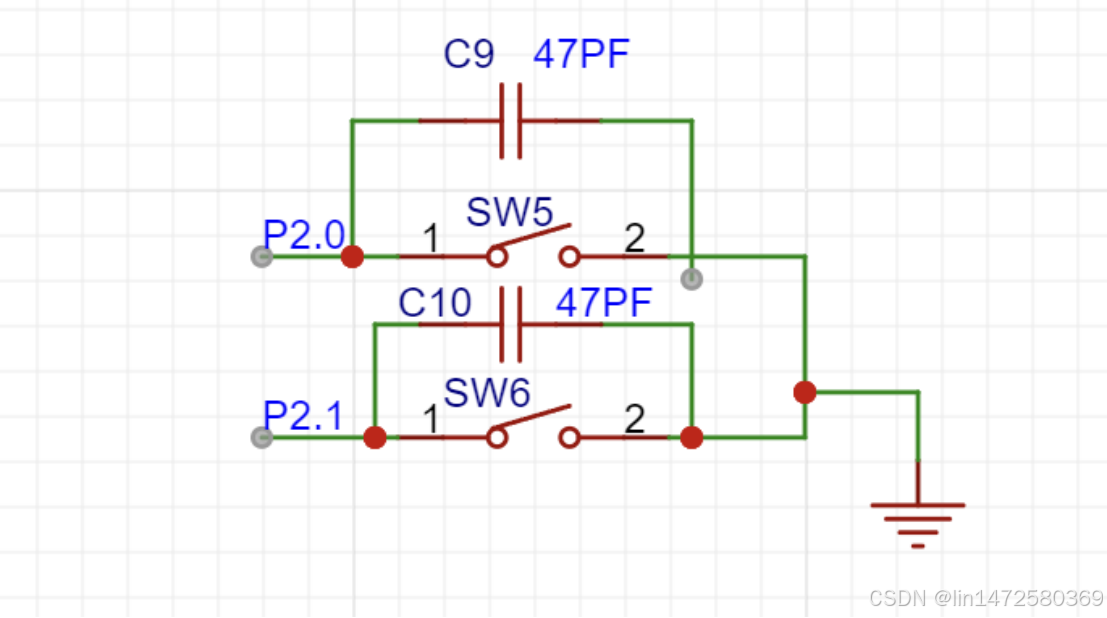

接下来设计按键电路,加入两个电容是为了消抖,画出如下

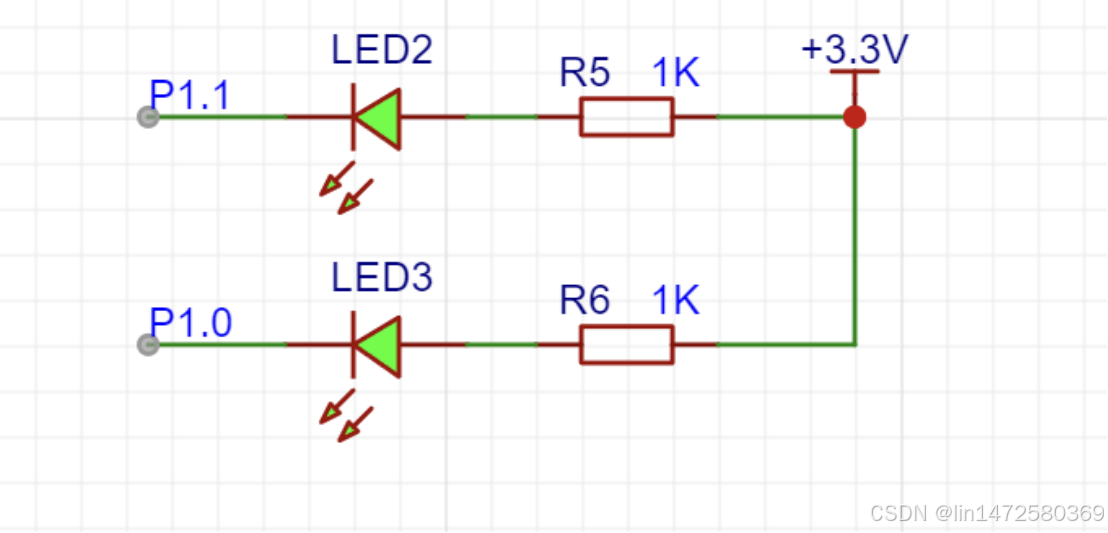

再加上俩个LED等,给3.3v电源,加上两个电阻1k的负载如下

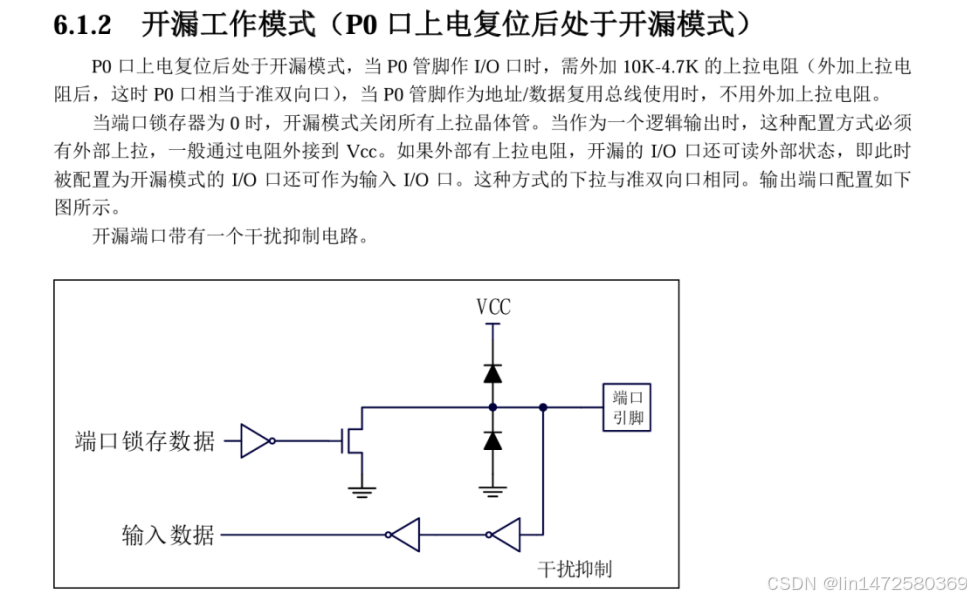

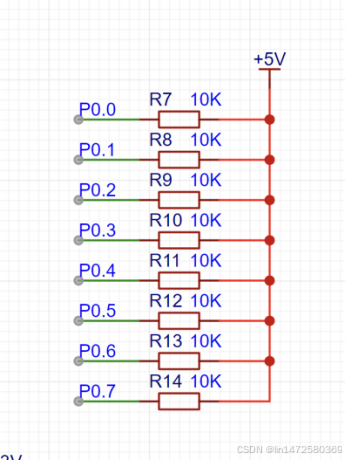

接下来要要使p0接口为IO接口则需要上拉电阻可以根据查询手册如下

画出如下图

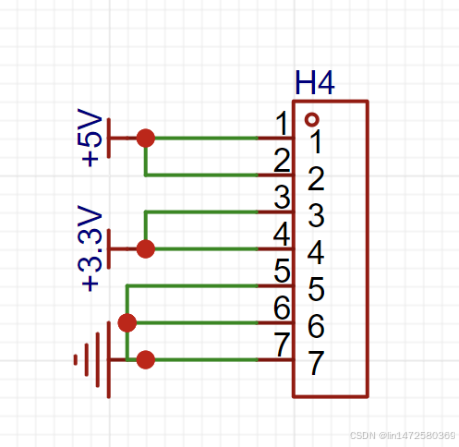

在画出电源接地的引脚如下

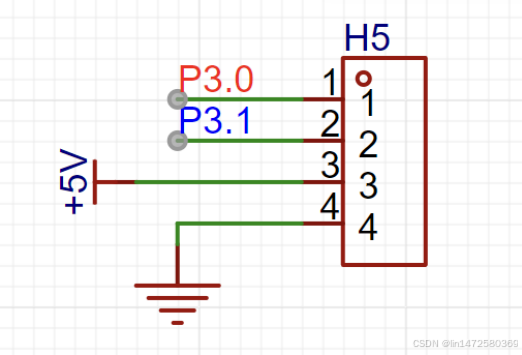

接下来要将串口引出,方便51单片机与外部通讯以及下载程序,串口是p3.0和p3.1

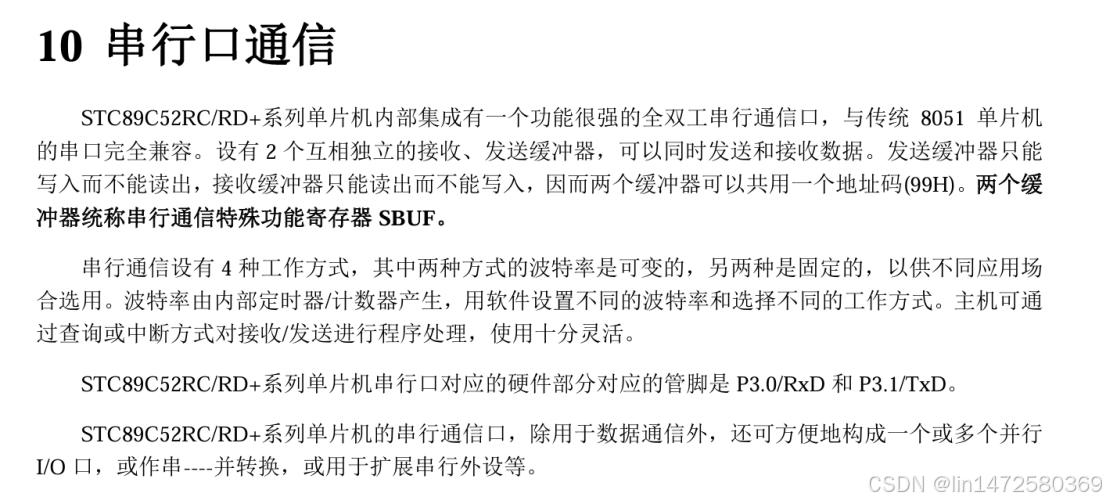

可查询手册

串口引脚引出也完成了,这样我们的原理就算完成了

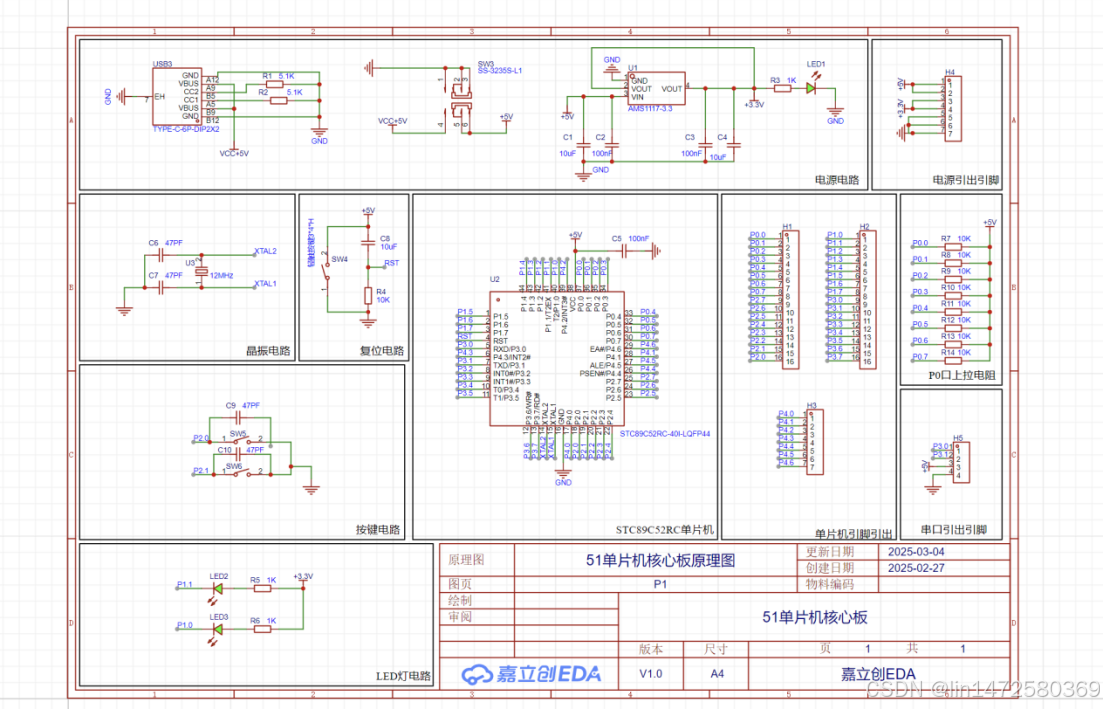

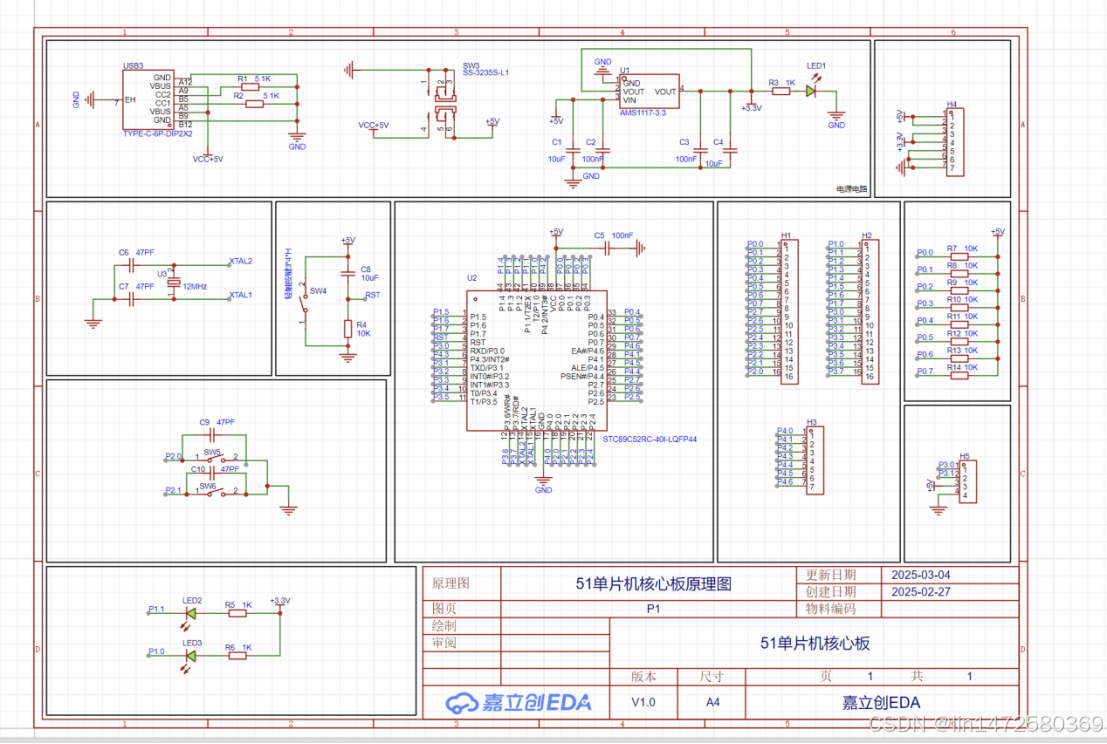

我们在防止中可以用矩形吧我们每部分的电路框起来,最后效果如图

然后再用放置中文本,给每个部分命名

、就完成了我们的51单片机最小系统

我们可以进行一个DRC检测查看时否有错就可以保存

再次还是要多操作,积累手册。
