【手把手教程】keil5 c51使用汇编将数据从片外传输至片内RAM

Intro

本片文章将介绍如何使用汇编将片外数据传到片内，并使用debug展示数据在register中的流转。我们将以将片外2010H ~ 201FH单元的内容设置为 40H~4FH ,然后将 2010H ~ 201FH单元中的内容送到片内50H ~ 5FH单元中 如下图所示，下面进行此示例的讲解。

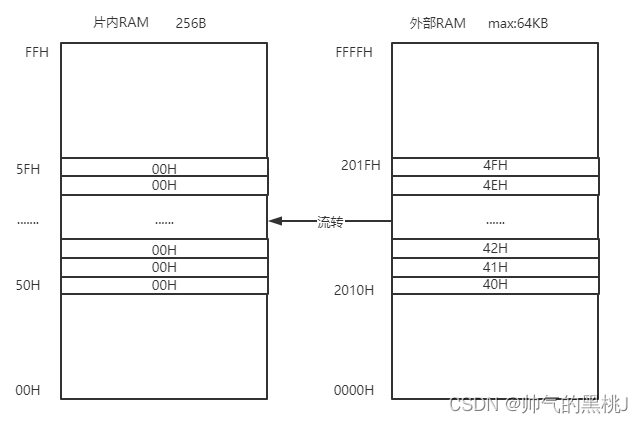

图为demo示意图

快速上手

• 环境配置

首先你需要确保自己安装好了keil5的环境，并知道如何创建一个简单的项目，使用汇编编写代码，这里可以参考- 51单片机数据传送——片内到片外（汇编语言实现） -csdn

• 代码编写

在你知道如何创建环境之后，就可以开始编写相关的汇编代码了，在这里我们默认你已经掌握了常用的几种简单的汇编指令，如MOV执行，DJNZ循环等指令，这里可以参考51单片机汇编语言指令汇总 -csdn

最后实现如下所示：

		ORG 0000H
		MOV DPTR,#2010H		;外部RAM地址
		MOV A,#40H			;初值送入累加器A
		MOV R2,#10H			;循环次数
LOOP1:	MOVX @DPTR,A		;将累加器A中的数送入外部RAM
		INC DPTR			;外部地址自增1
		INC A				;累加器A中的数自增1
		DJNZ R2,LOOP1		;循环，R2减1不等于0，则继续，否则结束循环

		MOV DPTR,#2010H		;外部RAM地址
		MOV	R1,#50H			;内部RAM地址
		MOV	R3,#10H			;循环次数
LOOP2:	MOVX A,@DPTR		;外部RAM传送到累加器A
		MOV @R1,A			;累加器A传送到内部RAM
		INC DPTR			;外部地址自增1
		INC R1				;内部地址自增1
		DJNZ R3,LOOP2		;循环，R3减1不等于0，则继续，否则结束循环

		END

• 程序调试

在调试过程中，如果想要看到数据及其流转，可以在打开debug之后，开启一个memory窗口，并在memory窗口输入“x:2010H”即可查看片外数据存储器从2010H开头往后的地址对应的数据。

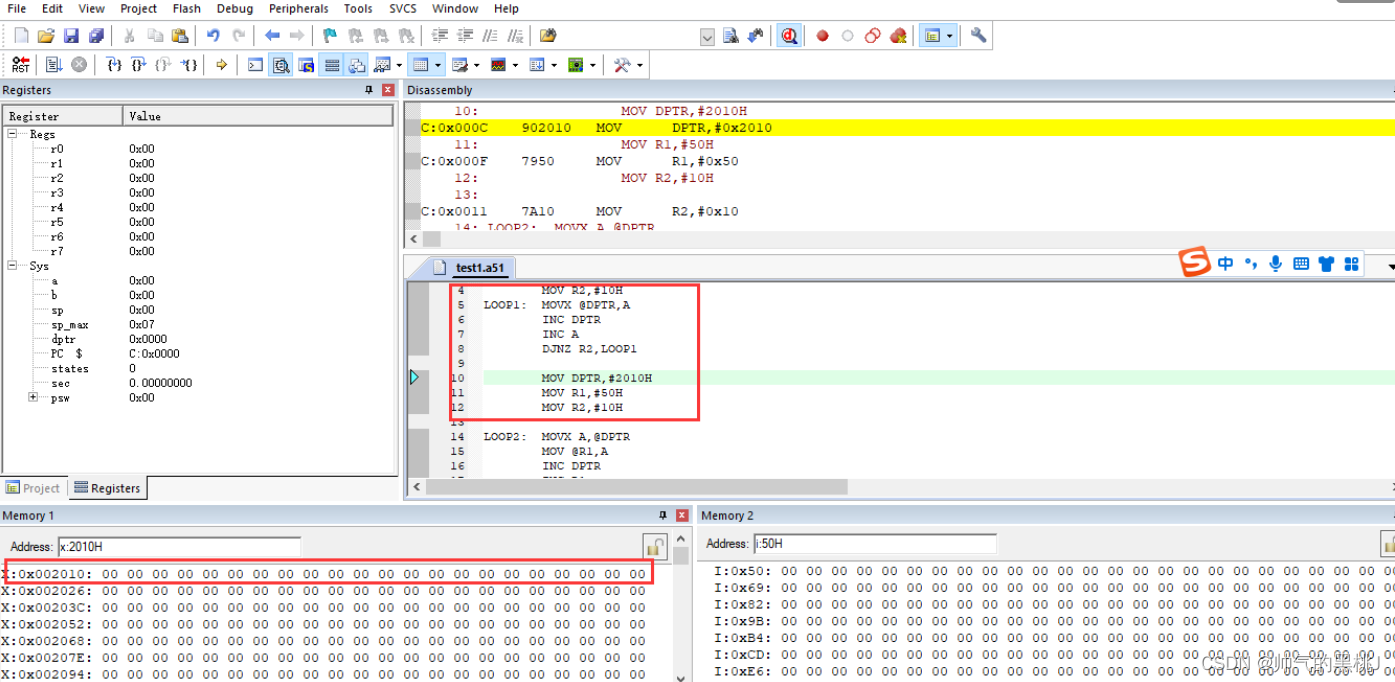

现在我们通过debug来展示数据的流转，数据是由一个循环代码段放入片外的，所以在最开始程序未执行的时候，片外和片内memory都是空的，如下图所示。

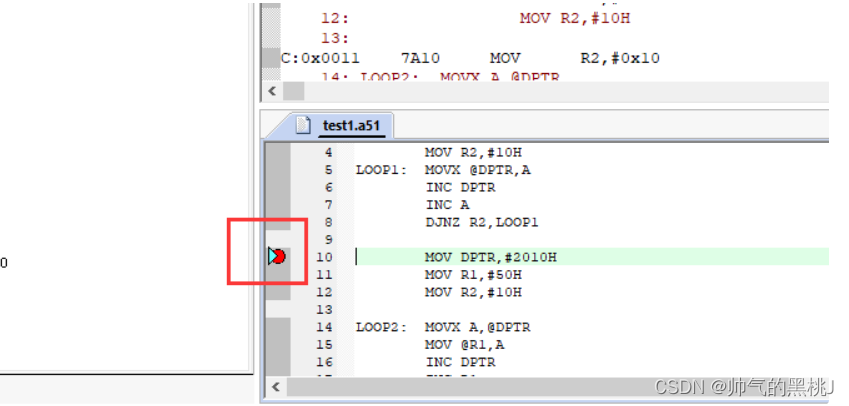

接下来设置一个断点，使得程序在第一个循环这里停下。

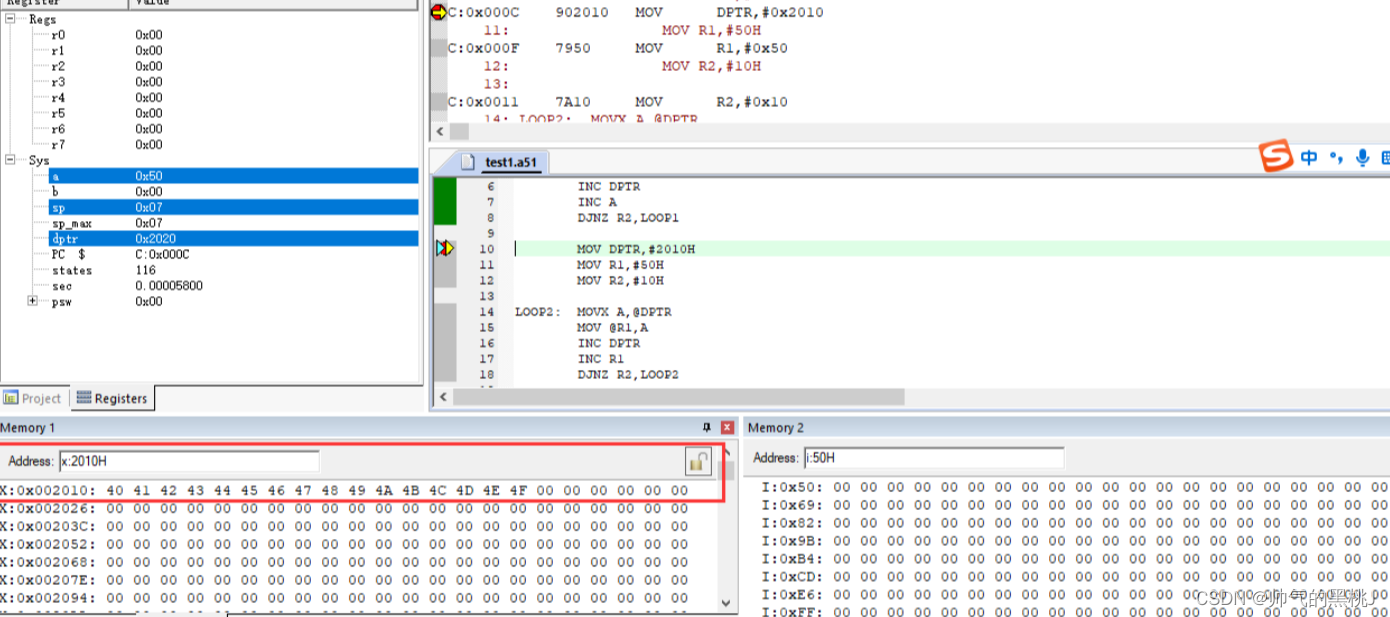

此时已经通过第一个循环就把数据写入片外了，这就是我们的数据源，如下图所示。

• 运行后的结果

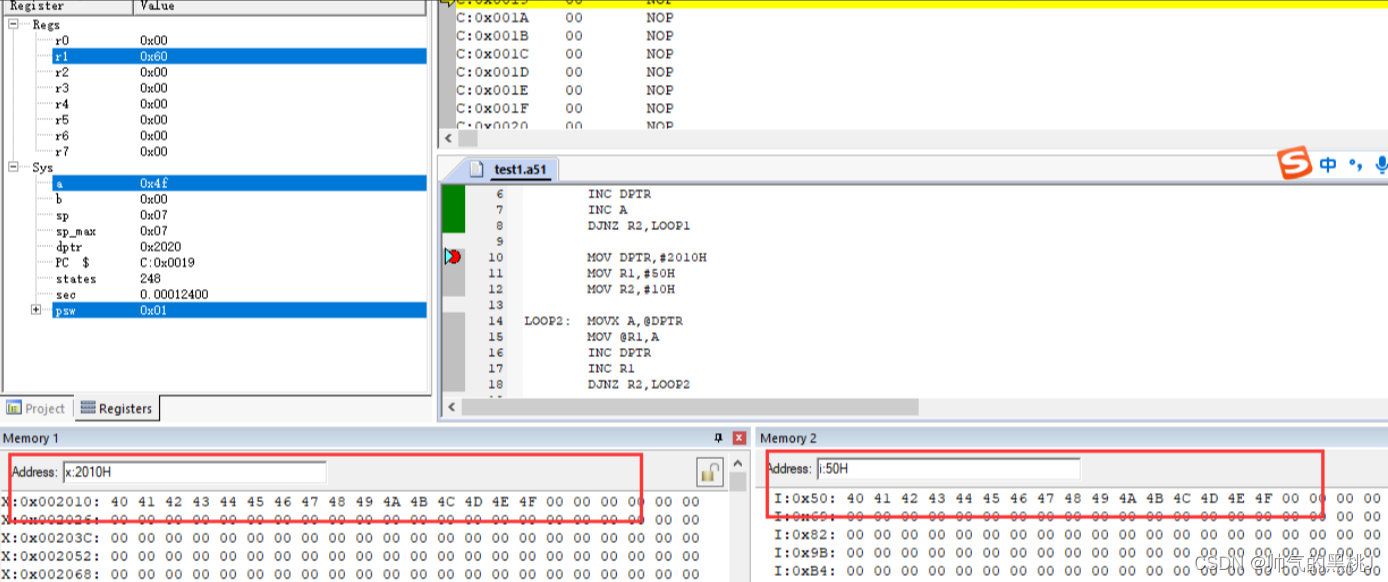

  同样通过debug，我们可以在debug的时候在memory窗口用“i:50H”来查看以50H地址往后的片内数据存储器的内容。
