本文告诉大家在 OpenXML 里面的 PPT 页面 Slide 的元素文档格式

是否小伙伴还记得如何使用 OpenXML SDK 获取一份 PPTX 文件的某一个页面？如果不记得，请看 C# dotnet 使用 OpenXml 解析 PPT 文件

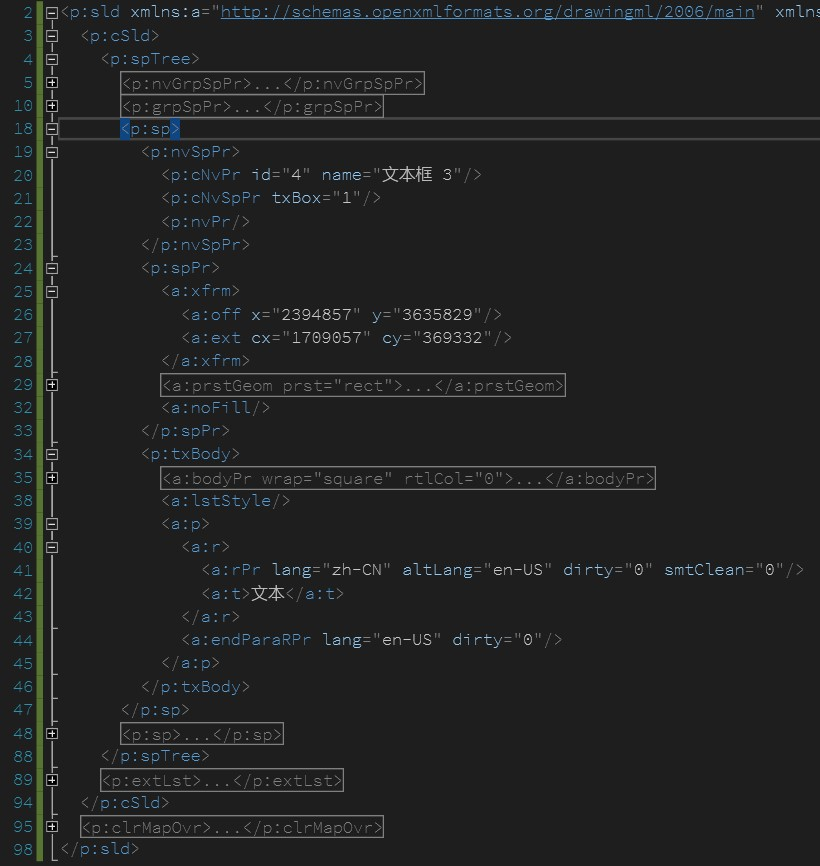

如下是一个简单的 PPTX 的 Slide 页面

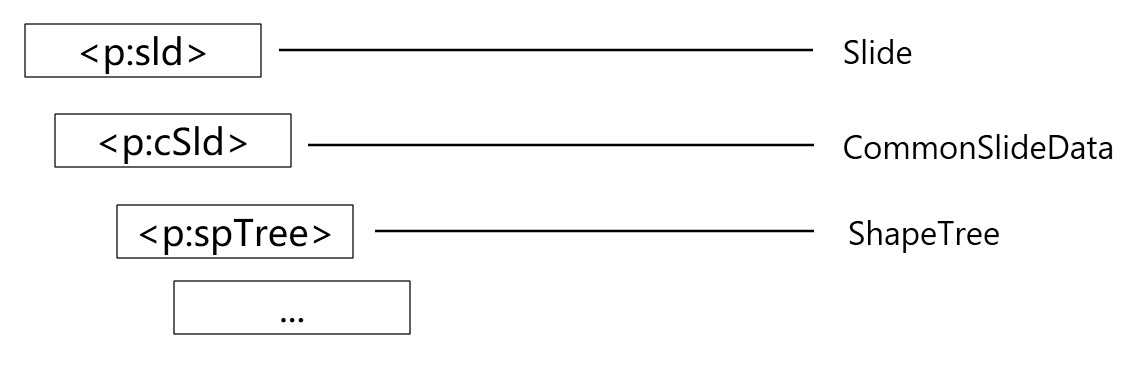

大概的主结构如下

对应缩写如下

p - Presentation
p:sld - Slide
p:cSld - CommonSlideData
p:spTree - ShapeTree

对应获取代码如下

            using (var presentationDocument =
                PresentationDocument.Open("test.pptx", false))
            {
                var presentationPart = presentationDocument.PresentationPart;
                foreach (var slidePart in presentationPart.SlideParts)
                {
                    var slide = slidePart.Slide;

                    var slideData = slide.CommonSlideData;
                    var shapeTree = slideData.ShapeTree;
                }
            }

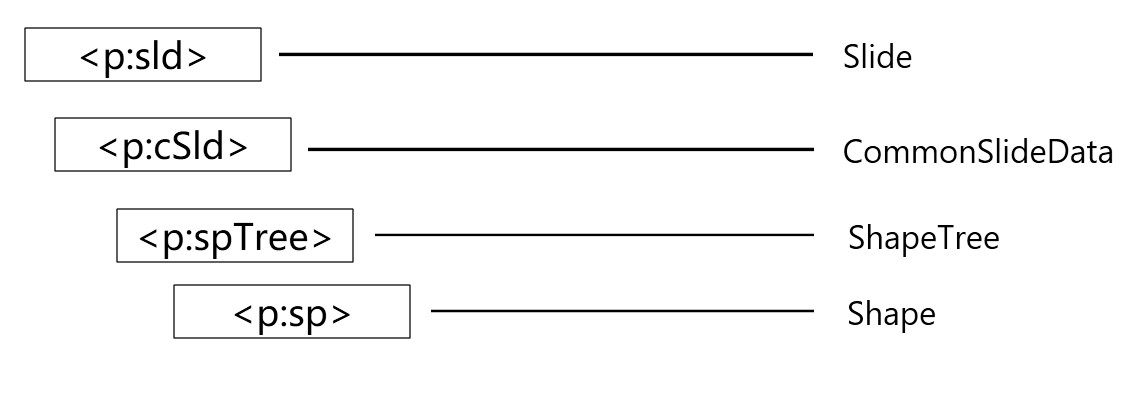

元素放在 ShapeTree 里面，文档格式如下

尽管有多媒体元素等不属于 Shape 形状，但是在 PPT 里面形状属于最基础的元素，在 PPT 里面的所有的元素都放在 ShapeTree 里面。虽然 ShapeTree 命名是形状，但实际上所有元素都可以当成形状使用

例如在 ShapeTree 里面放一个文本，文本本身就是 DocumentFormat.OpenXml.Presentation.Shape 也就是形状。形状是形状，而文本框也是形状

获取页面里面的形状的方法如下

foreach (var openXmlElement in shapeTree)
{
    if (openXmlElement is DocumentFormat.OpenXml.Presentation.Shape shape)
    {

    }
}

这里的代码放在 github 欢迎小伙伴访问，运行代码在 openXmlElement is DocumentFormat.OpenXml.Presentation.Shape shape 添加断点就可以看到断点进入

在 VS 的帮助下，其实咱可以不理会PPT文档本身，直接使用 OpenXML 解析完成的值，这样做的优势在于不需要频繁去找文档。除非真的在看了注释之后依然不理解属性的含义和作用，不过一般此时看文档作用也不大

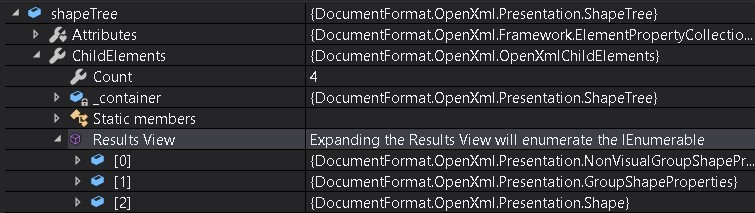

例如想要看某个页面包含的元素，可以点开 shapeTree 的 ChildElements 属性

此时对应的 XML 的缩写的含义以及对应的属性将可以在 VS 调试的时候看到，看到具体的属性含义以及值，相对来说开发效率会提升很多。当然这需要你学会 VS 的调试方法哈

每个元素都有一些通用的属性，例如元素的变换，也就是表示元素的坐标和大小等的属性，元素翻转旋转等

此外对于特定的元素，例如形状元素有形状元素自己的属性，例如线条填充等，这部分就需要每个元素自己去解析了

在 PPT 里面所有文本都是形状，只是文本框是有趣的形状，而其他的形状大部分都是可以添加文本的。但 PPT 使用的文本和 Word 的文本是等价的，而 Word 的文本小伙伴都知道有多复杂了…… 因此在 PPT 解析里面的神坑其实就是文本的解析部分，关于文本解析我写了一些博客

换句话说如果完成了 PPT 的文本的解析和渲染，那么基本上 Word 的文本解析就完成了大半了。当然强大的 Word 可不止文本这一项

现在市面大部分的 PPT 解析工具和软件都只是实现了基础元素的基础属性，例如

通用颜色
通用动画的基础动画
占位符
形状
- 形状线条
- 形状样式
文本
- 纯文本
- 文本多行多段
- 文本装饰下划线等
- 文本字体字号
- 文本上下标
- 图片文件
- 图片裁剪
- 基础图片特效
音视频
- 音视频图片
- 音视频文件
表格
- 基础表格
- 表格线条
- 表格颜色

其中公式以及 Ole 元素等都可以作为图片显示，因此大部分包括 WPS 在内基本上对于公式和 Ole 元素都是当成图片，当然 WPS 很强，能解析一些公式和 Ole 元素

其实PPT解析里面的元素部分大部分都是 Office 通用的，例如文本是 PPT 和 Word 和 Excel 通用的。而表格是 Excel 的简化版

基本上完成一个元素的完全解析，基本上也就完成 Office 系列软件某个元素的解析

本文说的解析其实是不对的，因为使用 OpenXML SDK 库就是瞬间完成了内存模型解析。其他的业务都是根据业务本身从数据拿出来进行处理，例如进行渲染或者修改等
