抓包分析DLNA——（1）设备发现

UPnP协议将整个通信过程分为五个步骤，分别是：

Step0：地址分配，也就是设备通过DHCP等协议获取IP地址的过程。UPnP通信的前提条件。

Step1：设备发现（Discovery），controlpoint通过这一步骤找到感兴趣的UPnP设备。

Step2：设备描述（Description），control point获取设备描述信息，从而了解设备所能提供的服务类型等具体信息。

Step3：设备控制（Control）。

Step4：Eventing。

Step5：Presentation。



本系列实例中所使用的环境：

DMS：VMware + Ubuntu14 + MiniDLNA1.13。IP地址是192.168.159.129。

DMP： Win7 + Foobar + foo_upnp插件（0.99.48）。 IP地址是192.168.159.1。



设备发现是UPnP的第一个步骤。对应协议栈如图所示：

SSDP的Notification一共有三种类型——ssdp:alive，ssdp:byebye和ssdp:update。当一个新设备加入到网络中后，按照协议应向网络中的控制点广播ssdp:alive通告，即advertisement。

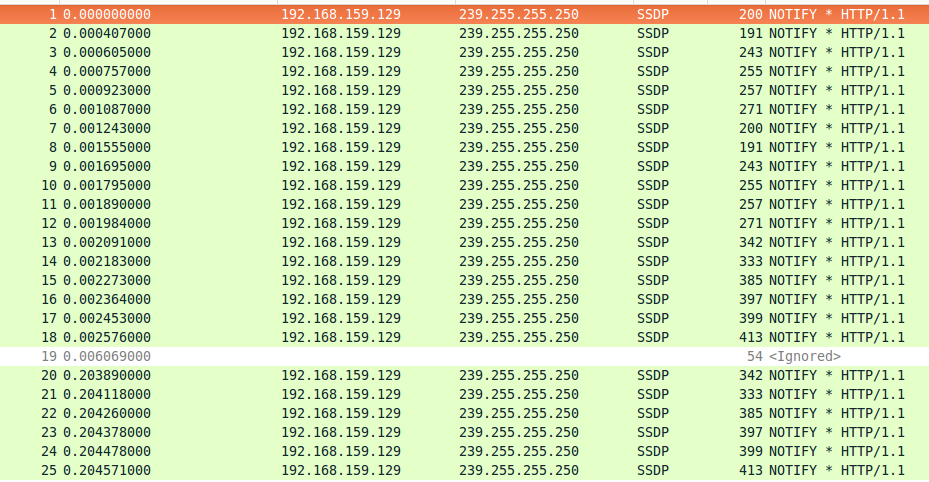

在我们的环境中，在关闭Foobar的情况下首先启动miniDLNA。这时DMS立即连续发送了24条SSDP报文，即广播的advertisement。目的IP为协议中定好的广播地址239.255.255.250，断口号则固定为1900（[1]文档1.2节），如下图所示：

这24条报文可以分为4组，每组6条。第1-6条报文与第7-12条报文的内容完全一致。第13-18条报文与19-24条报文的内容一致。其中第三组报文构成一套完整的ssdp:alive通告，向网络中的其它设备宣告自己存在。第一组报文是与第三组报文内容相对应的ssdp:byebye通告。这是为了确保在发布alive通告之前，清除control point上可能存有的关于本设备及服务的旧的状态信息。第二组与第四组报文分别是第一组与第四组报文的重复，这是因为SSDP是基于非可靠的UDP传输，UPnP协议允许设备
