[计算机网络]RJ45直通线和交叉线的连接方式和设备类型解析

我们都知道网线的两种的连接方式直通线和交叉线,本文将讨论网线的组成,他们的连接方式,以及为啥连接同类型的设备要用交叉线,不同的设备用直通线。
最后一个问题是往往是很多博客的直接结论,我找了很多都没有说原因的,本文不再是把结论放出来,而是去讨论其原因。

1.网线的组成

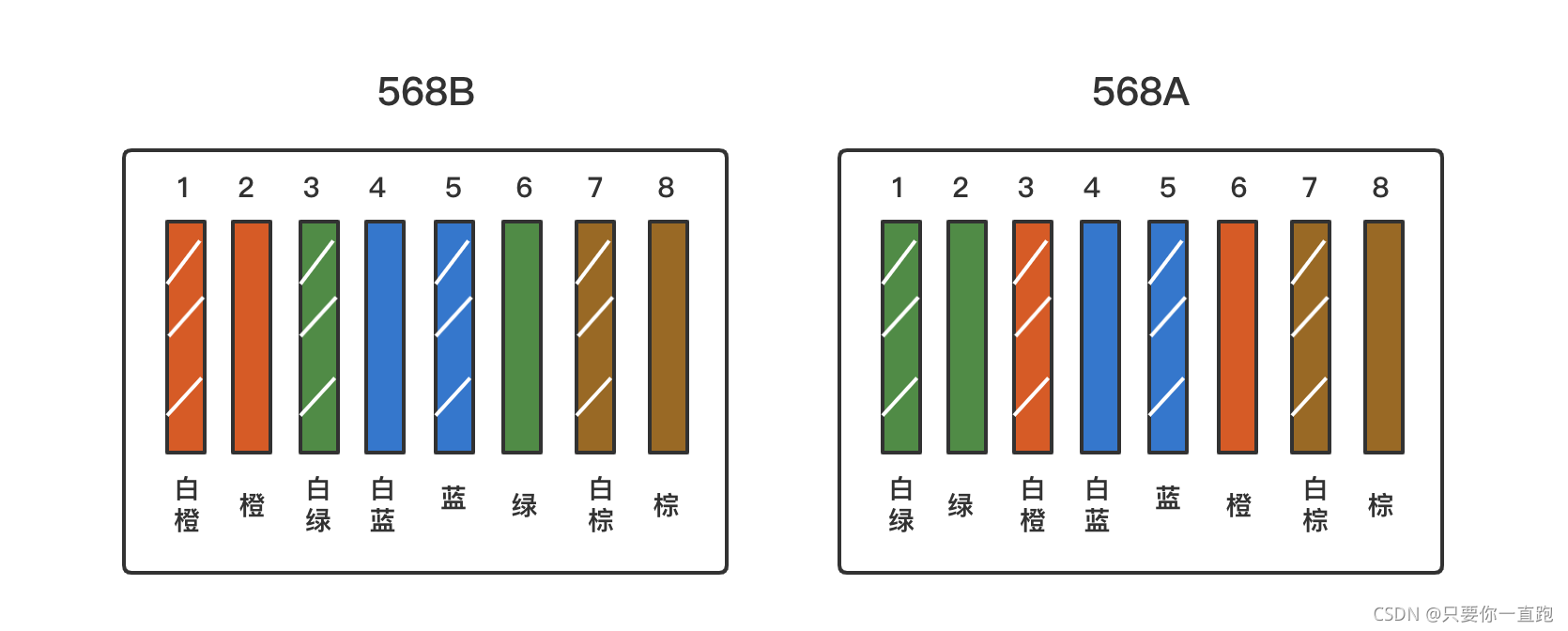

网线由8根线组成,只有4根是用于收发的,其中1,2线用于收数据,3,6线用于发数据。他们有两种排线方式,一种是568B标准,另一种是568A标准。
在这里插入图片描述
我们一般用到的都是568B标准的,568A标准和568B标准的区别就是收数据和发数据的口对调了,568B的1和3对调,2和6对调就是568A标准。

2.直通线和交叉线

直通线就是两端都是同一个标准,都是568A或者都是568B。交叉线是一端是568A,另一段是568B。直通线的话就是一端的接受口和发送口分别和另一端的接受口和发送口相连。
在这里插入图片描述

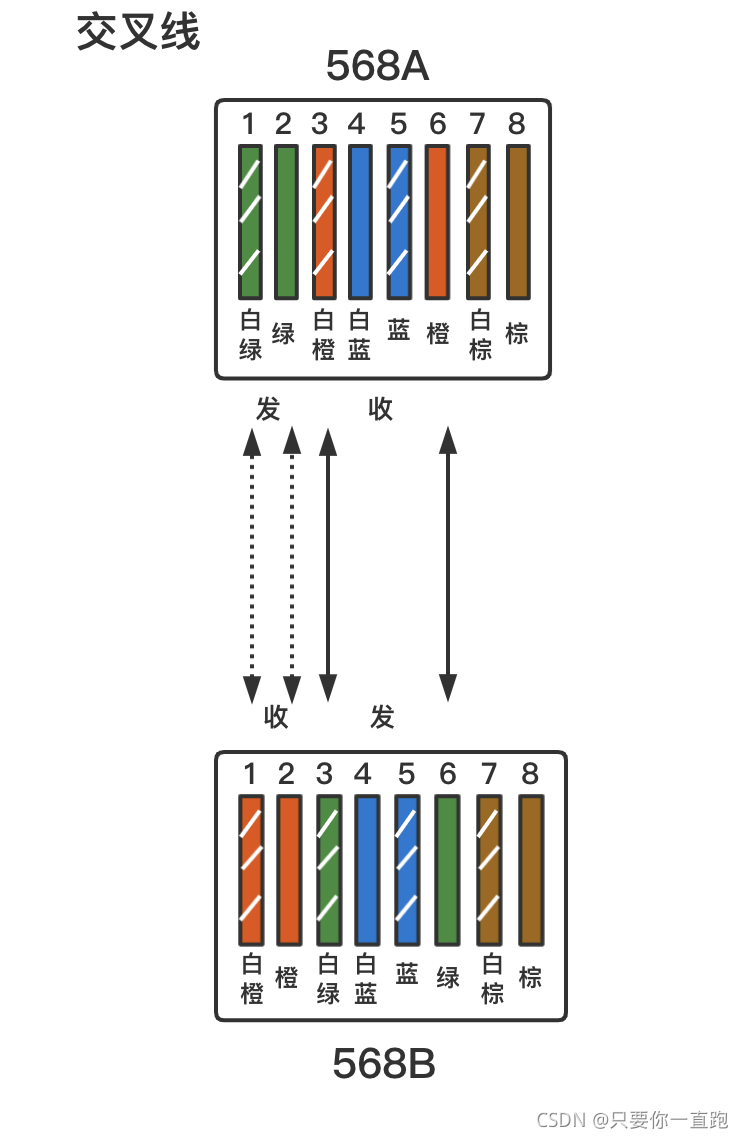

交叉线相反,是一端的接受口和发送口分别和另一端的发送口和接受口相连。
在这里插入图片描述
