comsol技巧学习 day1

1.网格划分：

tip1 不同的物理场控制对精度需求不一样，网格划分形式也就不一样。

tip2 物理场控制网格可以作为用户自定义网格的基础，针对自己需求进行修改。

tip3 通过表达式控制网格大小：

 max（0.25*sqrt(x^2+y^2),0.1）这样可以使得点在（2,2）中心处的网格大小以圆的方式辐射增大，直至圆外为0.1.

tip4 结构化网格：

（1）2D 映射 指对边映射来划分网格

必须是大于等于四边形，无其它东西

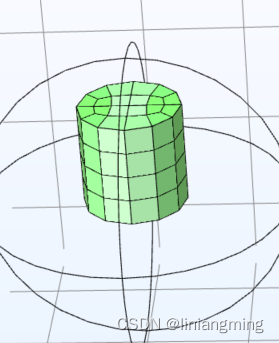

（2）3D 扫掠 （类似放样）复杂面为源面最好

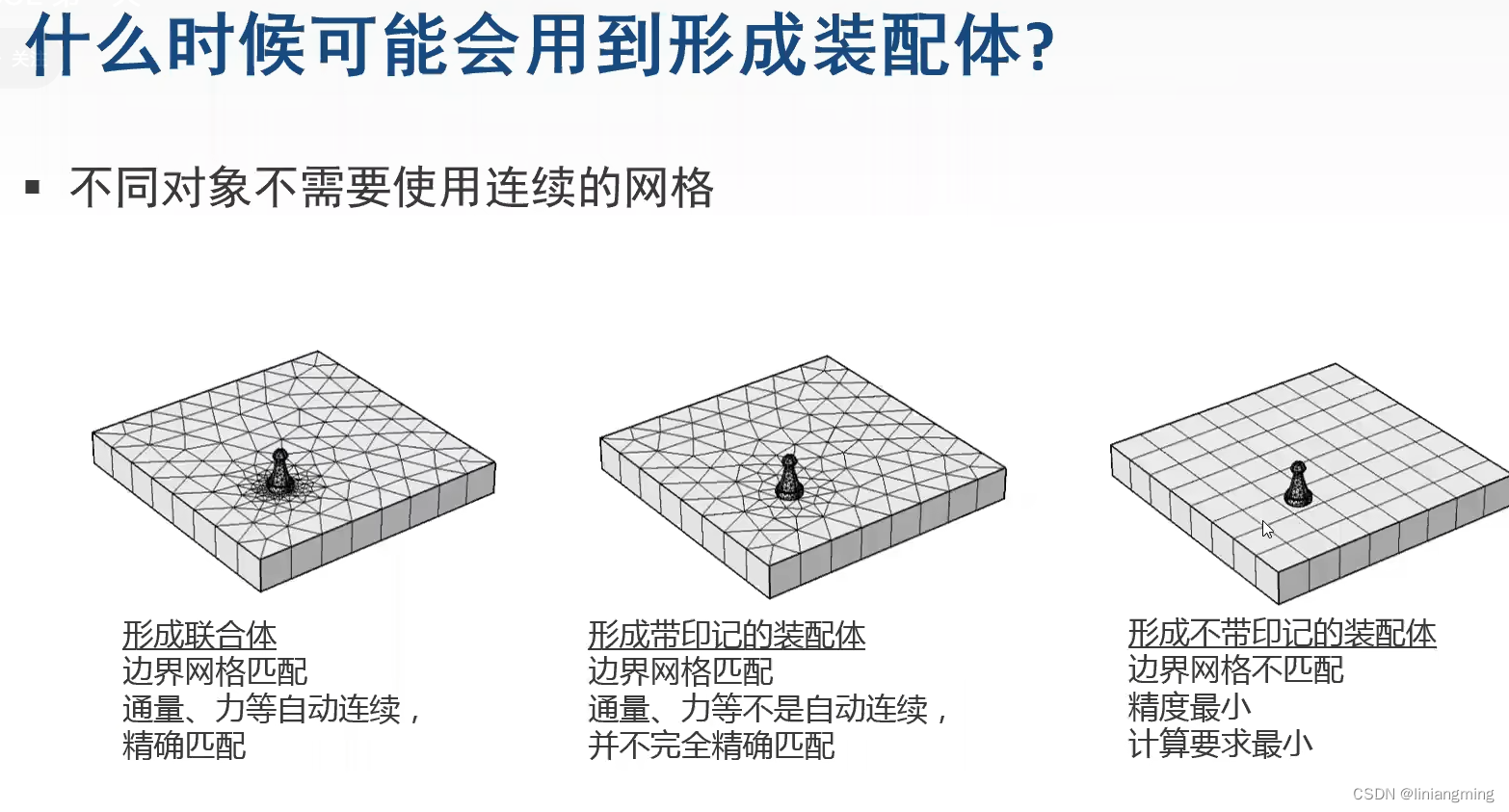

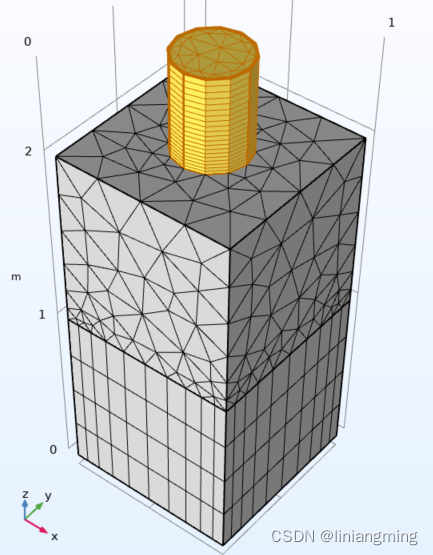

tip5 对于一个实物，有许多可结构化网格的部位，所以应该现将该实物通过分割对象的方式，将其分为一些可直接划分结构化网格的区域，然后先划分结构化网格，再划分非结构化网格。

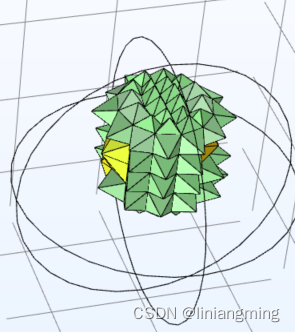

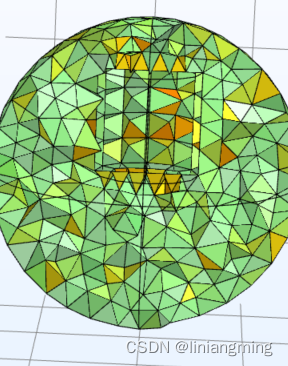

tip6 当一个实体存在不同类型网格时往往以金字塔形网格过渡（起连接作用）



 tip7 复制网格（对于一些阵列特征）

 小结：（1）对于3D实体，应该先对边界进行映射操作，而映射中可以通过大小，分布与边组的方式对其进行特殊化，之后进行3D扫掠，同样的也可以对其进行大小，分布方式进行特殊化。对于多个部分构建网格，顺序如下，先进行结构化的网格划分，再进行非结构化网格划分（如自由四面体），最后若有需要，可以进行边界层网格划分。这样的顺序目的是为了使得非结构化网格能够匹配结构化网格。（2）日后若物理场研究数目多了，可以建立不同的网格，在最后研究中挑选所需。
