【94】pcituils解析

代码时间点

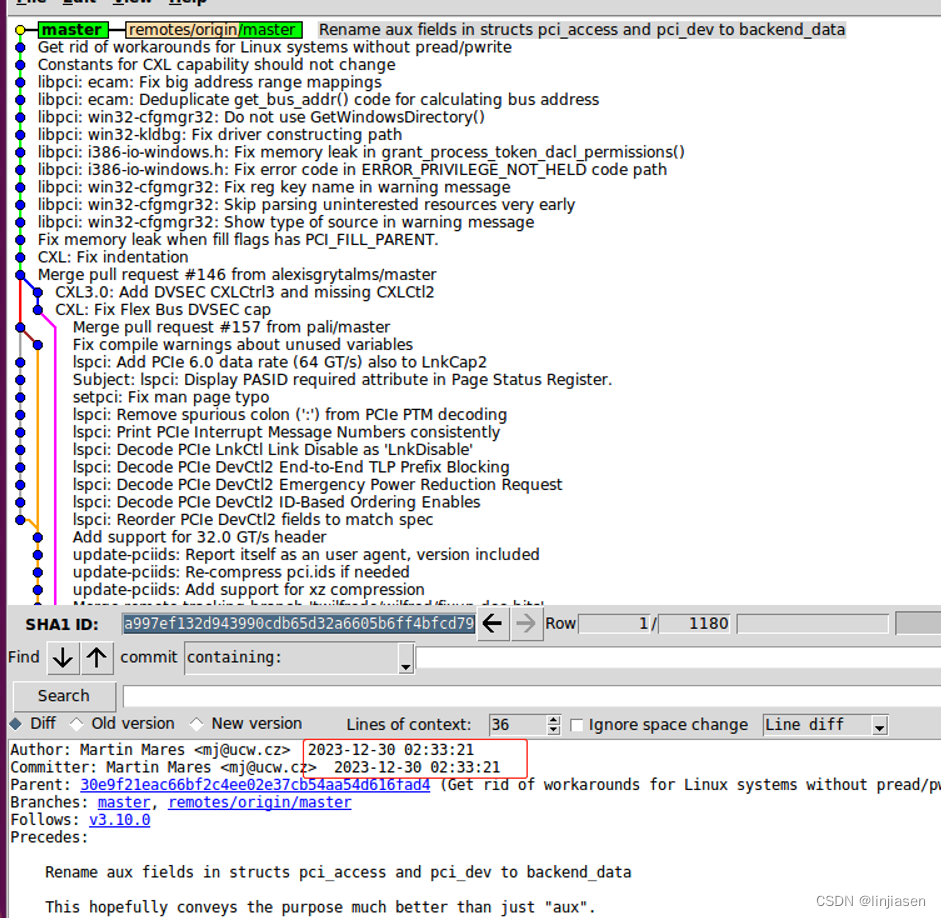

    文章没有选取pciutils 3.10.0的发布版本，而是选择了2023年12月30号的Rename aux fields in structs pci_access and pci_dev to backend_data 的版本，是因为这个版本修改一个重要的数据结构把aux修改成了backend_data，具体见

https://github.com/pciutils/pciutils/commit/a997ef132d943990cdb65d32a6605b6ff4bfcd79

数据结构

    pciutils的lib里面有3个最重要的数据结构struct pci_methods、struct pci_access

和struct pci_dev。通过int pci_init_internal(struct pci_access *a, int skip_method)和struct pci_dev *pci_alloc_dev(struct pci_access *a)函数三个数据结构关联起来。

lib/internal.h文件

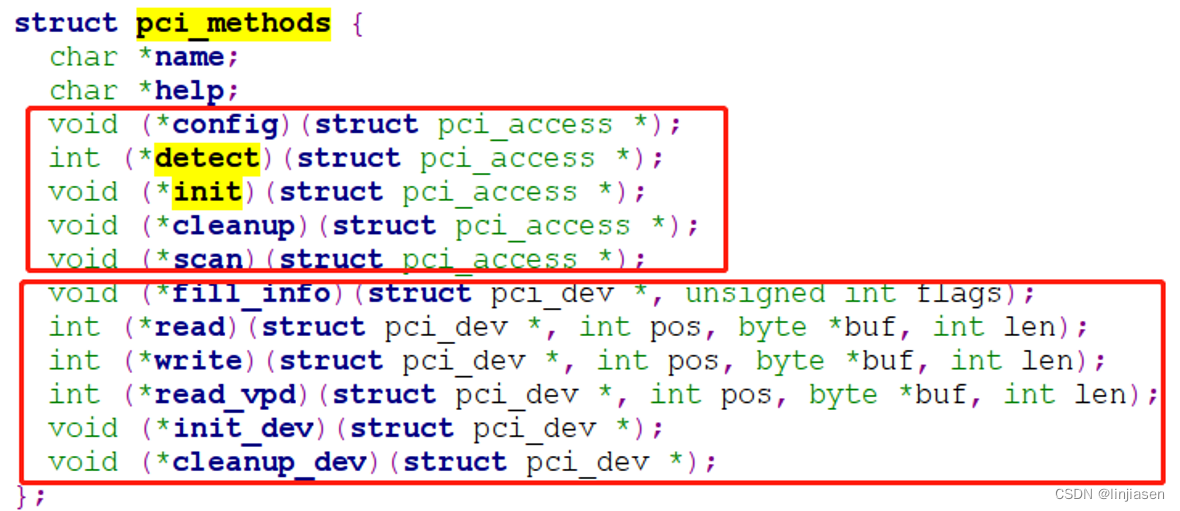

struct pci_methods

    struct pci_methods是一个抽象概念，是对应的method的对于access和pci_dev的操作方法。struct pci_methods有11个函数指针，其中5个是和access相关的，6个是和pci_dev相关的。不同的access method会挂不同的函数指针。这个抽象出ops的数据结构使得pcituils能兼容多种OS，多种access method。

lib/pci.h文件

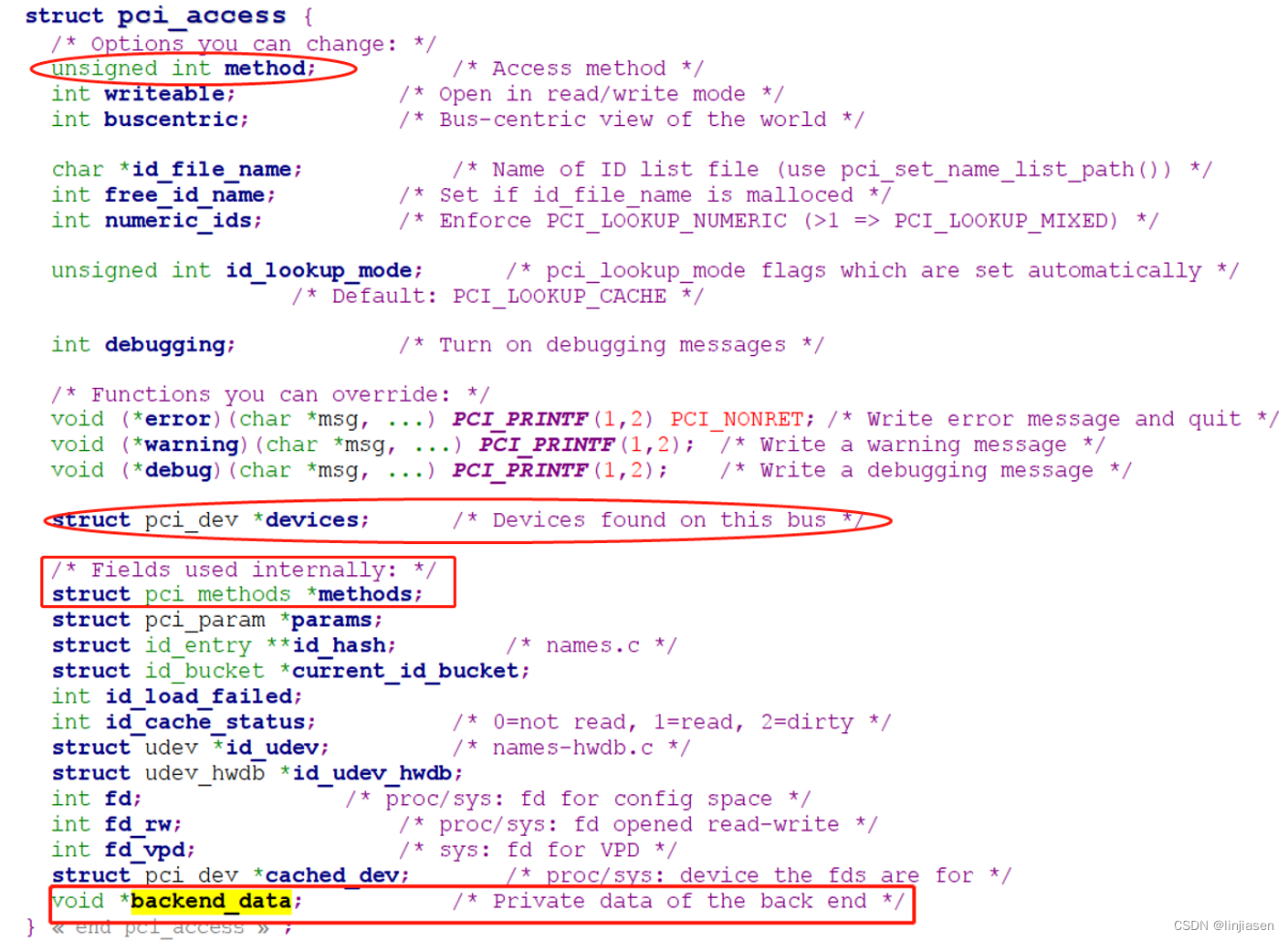

struct pci_access

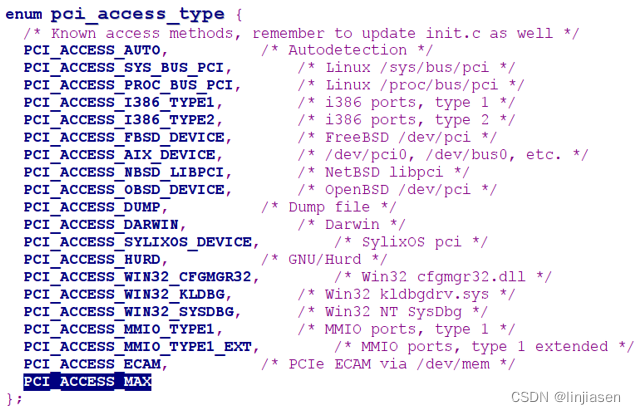

  unsigned int method是该access的method。在pci_init_internal赋值，范围见enum pci_access_type

    int debugging是开启debug的flag。在parse_generic_option赋值，当debugging不为0的时候，struc pci_access->debug函数才会打印。

    struct pci_dev *devices是access下的device的list。在pci_link_dev赋值。

    struct pci_methods *methods指向access对应的method，在pci_init_internal赋值，从而指向不同的method。

    void *backend_data是struct pci_access的私有数据。

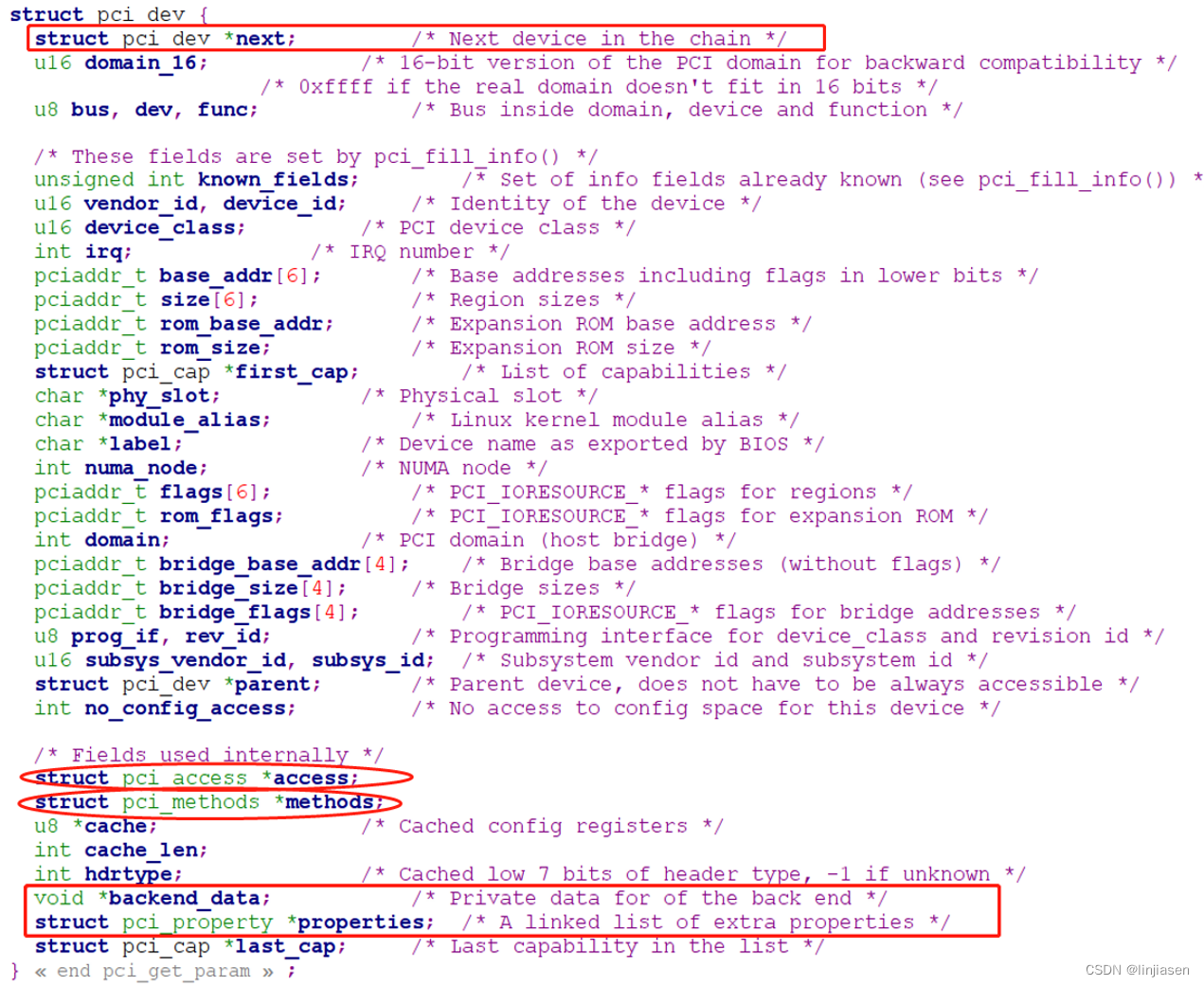

struct pci_dev

    struct pci_dev *next指向链表中的下一个设备。在pci_link_dev赋值。

    struct pci_access *access指向该device对应的access，在pci_alloc_dev中赋值。

    struct pci_method *methods指向device对应的access method，在pci_alloce_dev赋值。

    void *backend_data是struct pci_dev的私有数据。

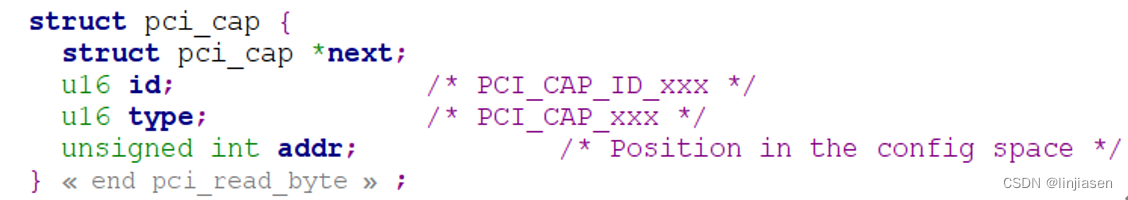

struct pci_cap

    struct pci_cap *next指向下一个cap。

    u16 id是cap的id，见/lib/header.h/PCI_CAP_ID_xx和/lib/header.h/PCI_EXP_CAP_ID_xx。

    u16 type是cap的type，只有PCI_CAP_NORMAL和PCI_CAP_EXTENDED两种。

    unsigned int addr是对应的cap在配置空间的offset。

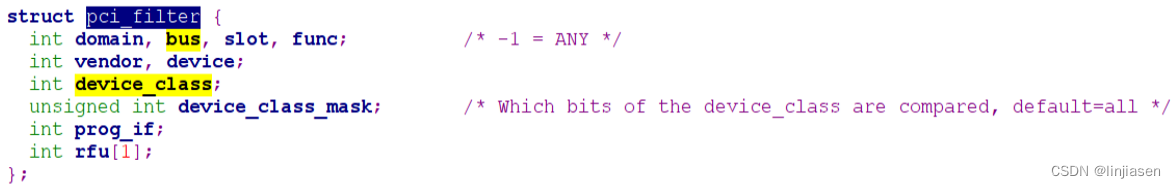

struct pci_filter

    lspci和setpci都调用pci_filter_parse_slot和pci_filter_parse_id解析输入的字符串，解析成功后放入struct pci_filter是用来保存

函数

lib/init.c文件

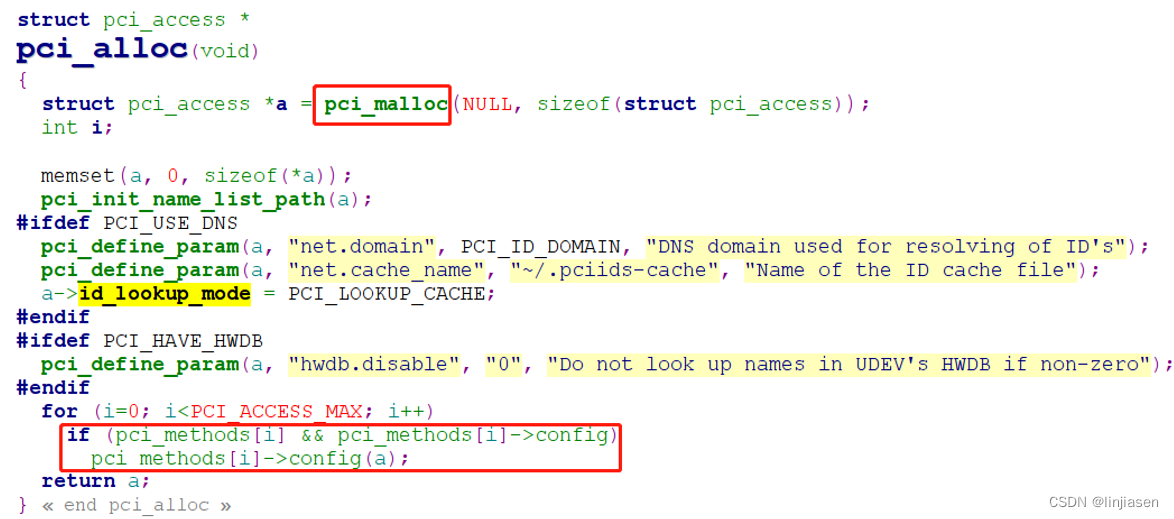

struct pci_access *pci_alloc(void)函数

main->pci_alloc

1. 调用pci_malloc为pci_access数据结构申请一片内存。
2. 调用接口（pci_init_name_list_path、pci_define_param）初始化struct pci_access的成员。

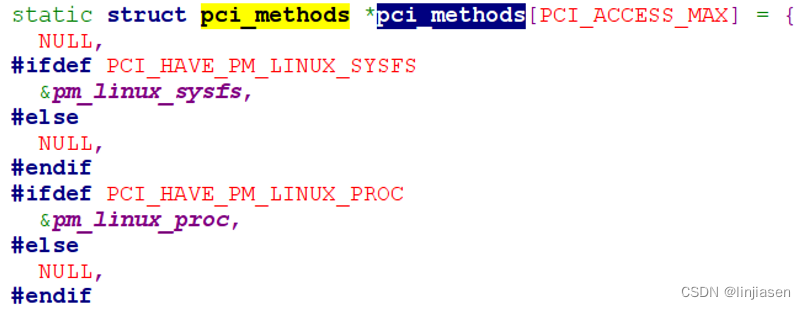

3. 遍历pci_methods[PCI_ACCESS_MAX]，如果pci_methods[i]不为NULL且pci_methods[i]的config函数不为NULL，则调用对应config函数。

比如sysfs的sysfs_config。ecam就是调用ecam_config

所有methods的config函数都是调用pci_define_param设置参数，并且放在struct pci_access->params里面，后续函数如detect、scan等函数会通过param找到对应的value。

调用关系如下：

main->pci_alloc->sysfs_config->pci_define_param

main->pci_alloc->ecam_config->pci_define_param

lib/filter.c文件

void pci_filter_init(struct pci_access *a, struct pci_filter *f)函数

main->pci_filter_init->pci_filter_init_v38

    struct pci_filter的成员初始化成一个默认值。

lib/filter.c文件

char *pci_filter_parse_slot(struct pci_filter *f, char *str) /char *pci_filter_parse_id(struct pci_filter *f, char *str)函数

main->pci_filter_parse_slot->pci_filter_parse_slot_v38

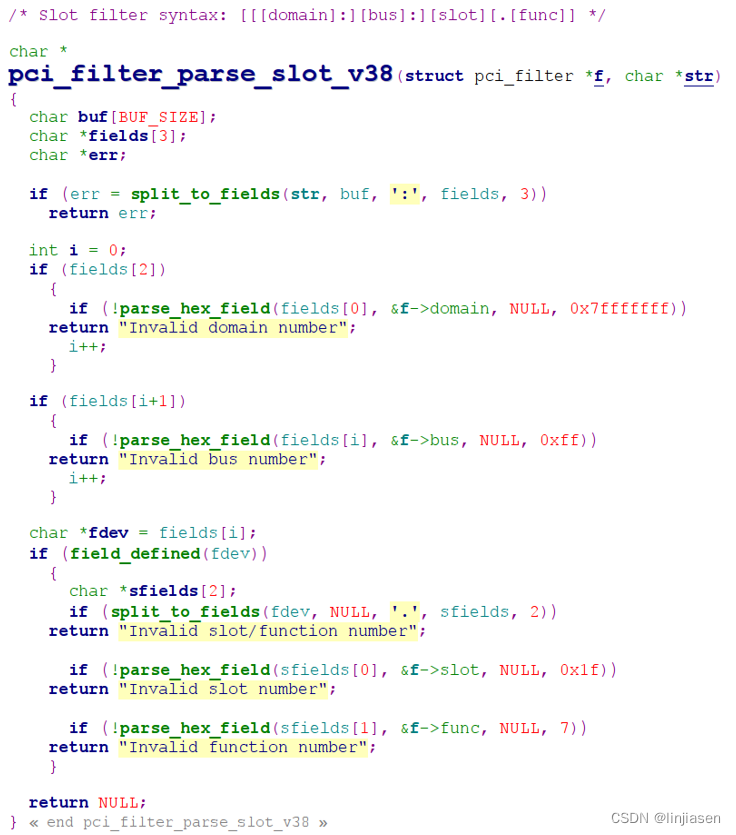

pci_filter_parse_slot_v38根据格式解析输入的字符串char*str，并赋值给pci_filter。

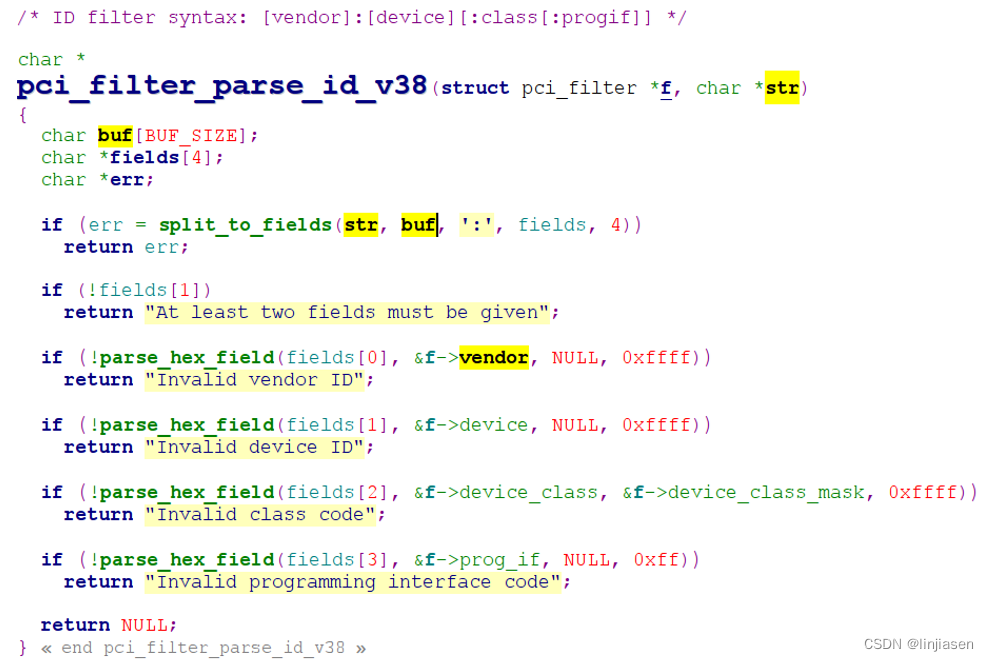

main->pci_filter_parse_id->pci_filter_parse_id_v38

pci_filter_parse_id_v38根据格式解析输入的字符串char*str，并赋值给pci_filter。

lib/init.c文件

void pci_init(struct pci_access *a)函数

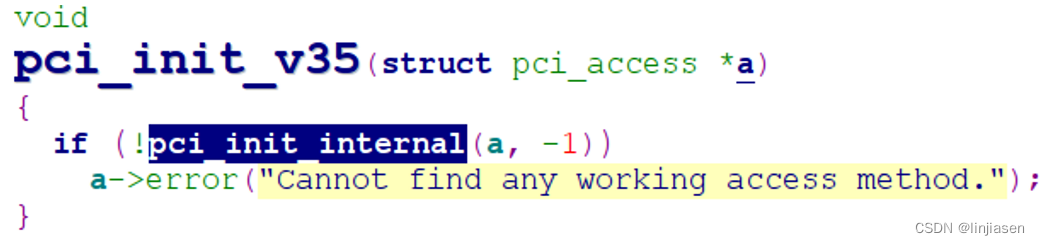

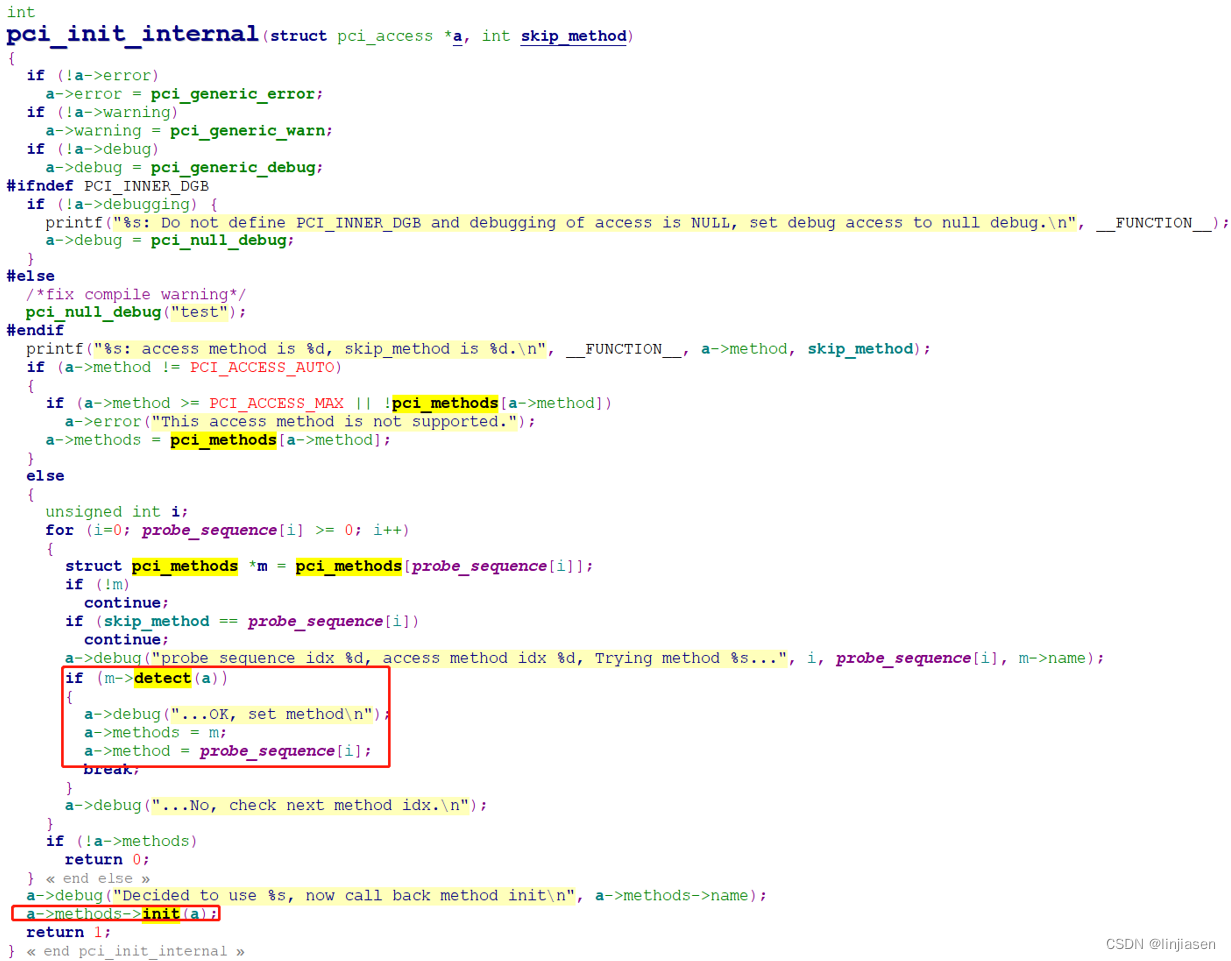

 main->pci_init->pci_init_v35->pci_init_internal

1. 为pci_acces的不同打印级别的call back函数挂上函数。
2. 如果method不是PCI_ACCESS_ATUO，则使用当前的method，否则根据probe_sequence找到对应的method（主要看lib/configure根据系统配置往lib/config.h写的宏定义和probe_sequence定义的顺序，找到第一个method不为空，并且detect函数不为NULL的method）（到这里struct pci_methods、struct pci_access就建立了关系）。
3. 调用methods->init函数，来初始化pci_accss，比如sysfs就是调用sysfs_init，ecam就是调用ecam_init。

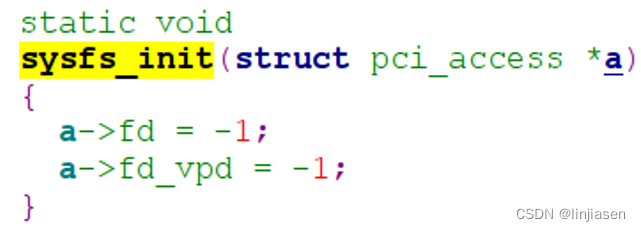

​​​​​​static void sysfs_init(struct pci_access *a)函数

main->pci_init->pci_init_v30->pci_init_internal->sysfs_init

sysfs_init没有实质性的操作，只是把fd给赋值成-1了。

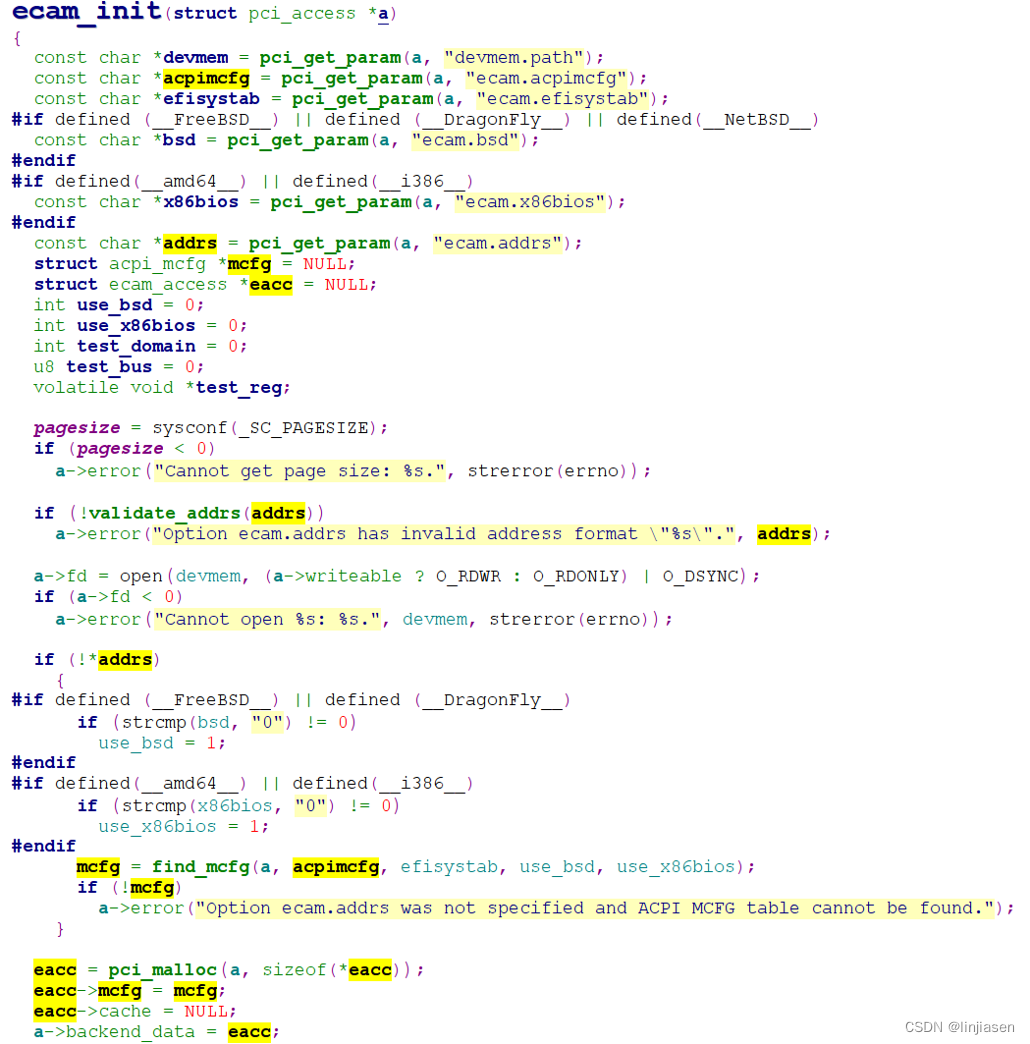

​​​​​​static void ecam_init(struct pci_access *a)函数

main->pci_init->pci_init_v30->pci_init_internal->ecam_init

ecam_init要复杂得多，主要实现下面功能

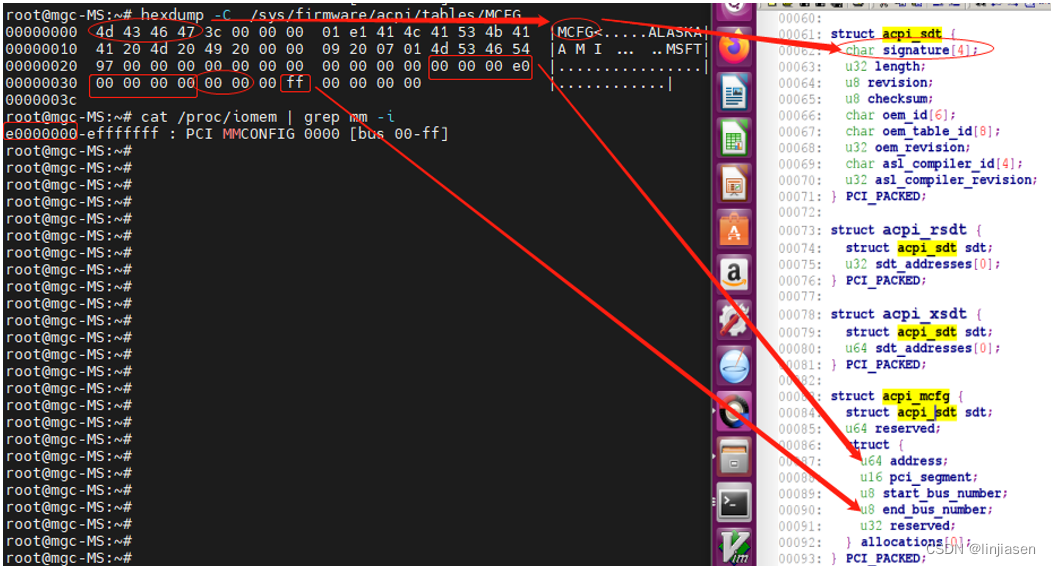

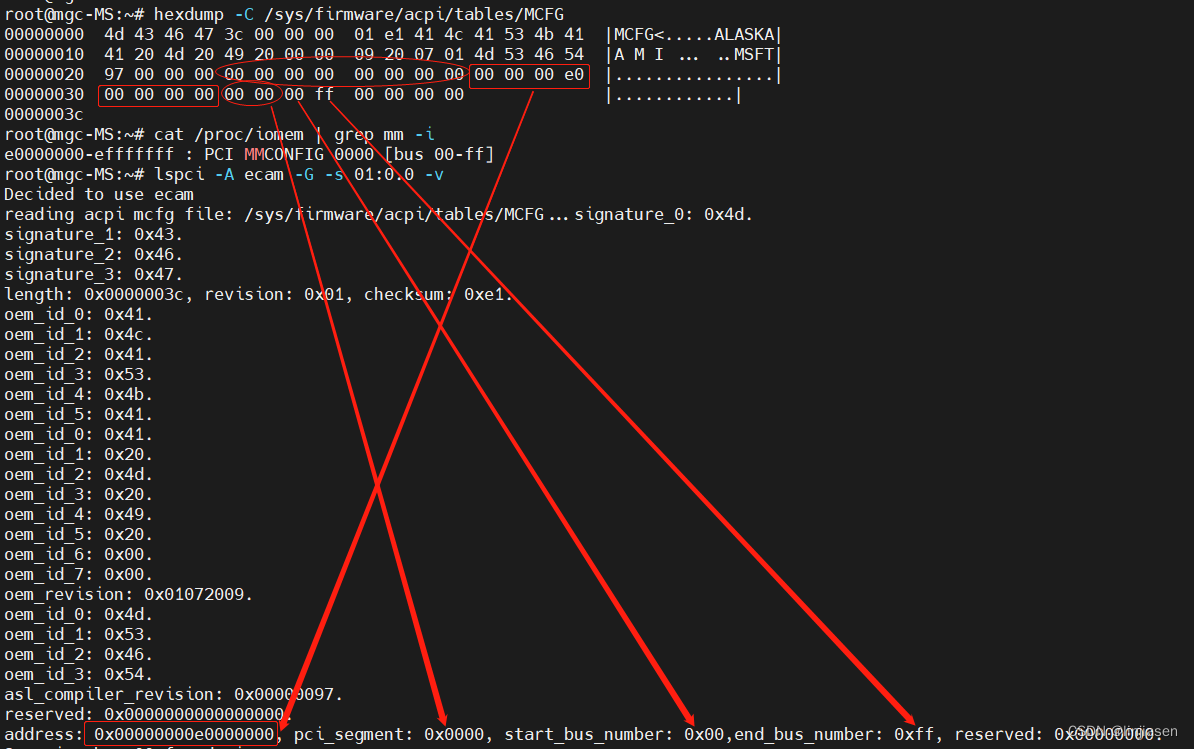

1. 调用pci_get_param获取acpi_ecam的path（ecam_config函数中配置的/sys/firmware/acpi/table/MCFG）。

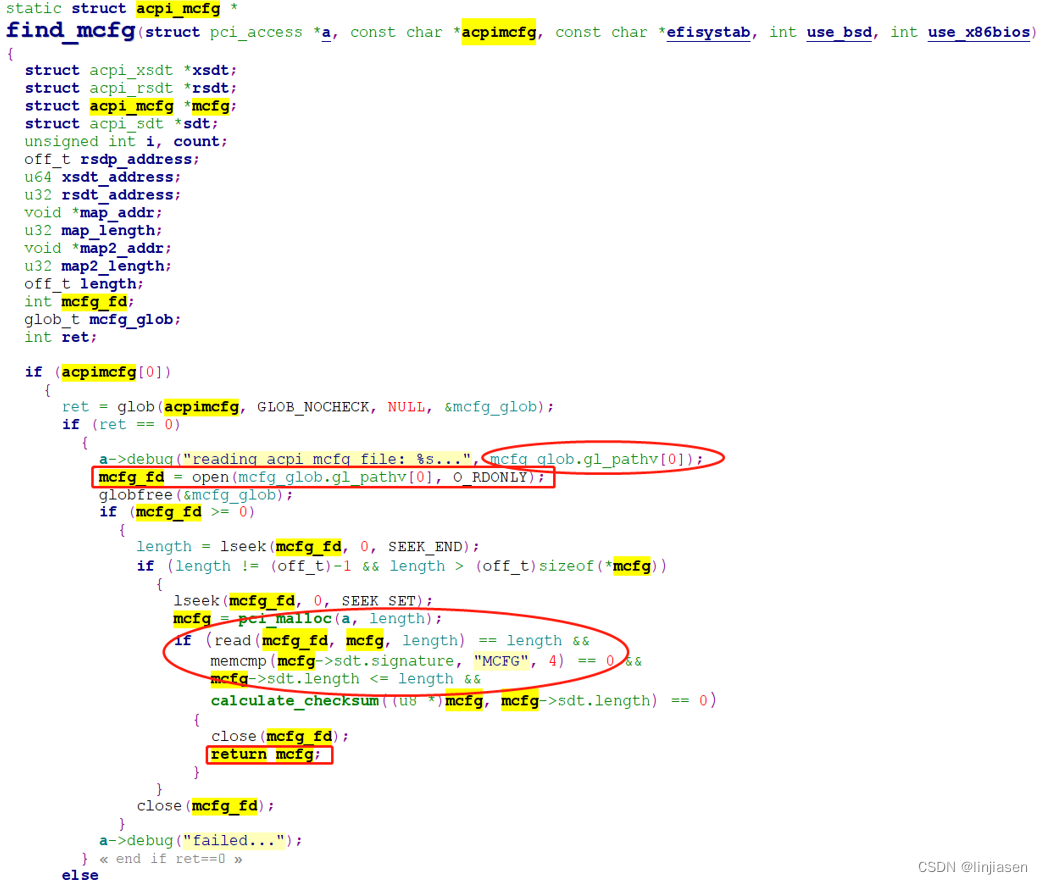

2. 调用find_mcfg函数来初始化struct acpi_mcfg，其中acpi_mcfg->address，是ecam的基地址，在我的X86环境上是0xE000_0000。
3. 调用pci_malloc为strcut ecam_access申请内存，并且赋值给struct access的backend_data。

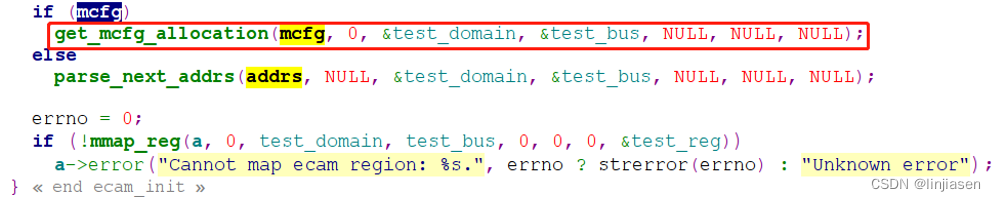

4. 调用get_mcfg_allocatio获取domain、bus，并调用mmap_reg做test（这一步没有实际租即用，就是test一下第2步获取的mcfg是否合法，不合法就退出了）。

lib/access.c文件

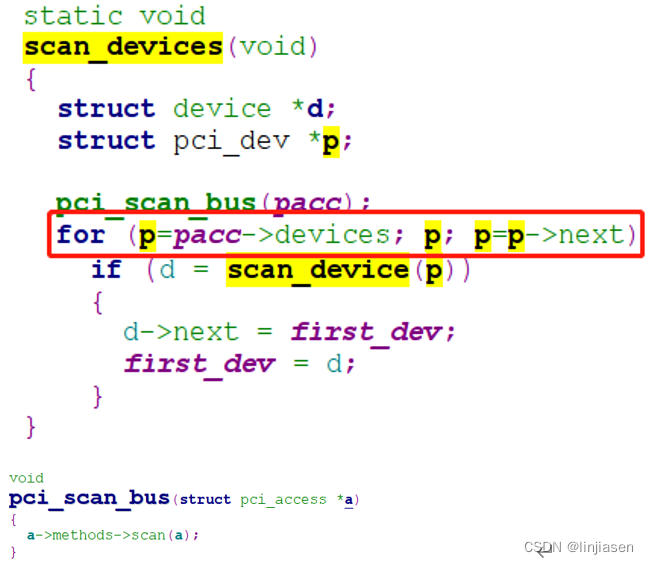

void pci_scan_bus(struct pci_access *a)函数

main->scan_devices->pci_scan_bus

    pci_scan_bus回调methods->scan函数（sysfs_scan，ecam_scan）。

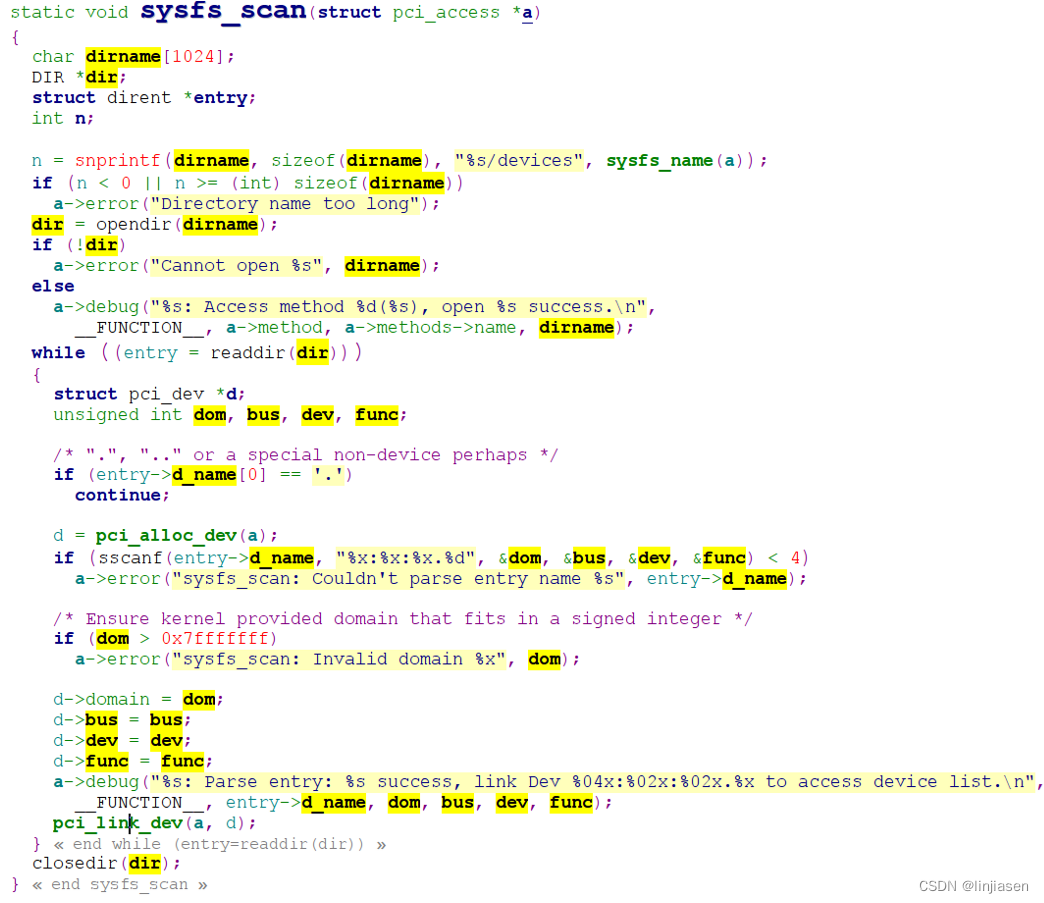

static void sysfs_scan_bus(struct pci_access *a)函数/stuct pci_dev *pci_alloc_dev(struct pci_access *a)/pci_link_dev函数

main->scan_devices->pci_scan_bus->sysfs_scan->pci_alloc_dev/pci_link_dev

1. sysfs_scan就是read /sys/bus/pci/devices下的设备

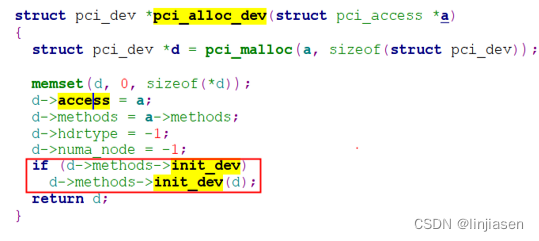

2. pci_alloc_dev为pci_dev申请内存，并且把pci_access和accees->methods的数据结构赋值给pci_dev（到这里struct pci_methods、struct pci_access和struct pci_dev就建立了关系）。如果init_dev函数不为NULL，则调用init_dev函数(pm_linux_sysfs的init_dev为NULL)。
3. 读文件系统获取dom，bus，dev，func并赋值给struct pci_dev。
4. 调用pci_link_dev把pci_dev加入到pci_access->devices链表中。

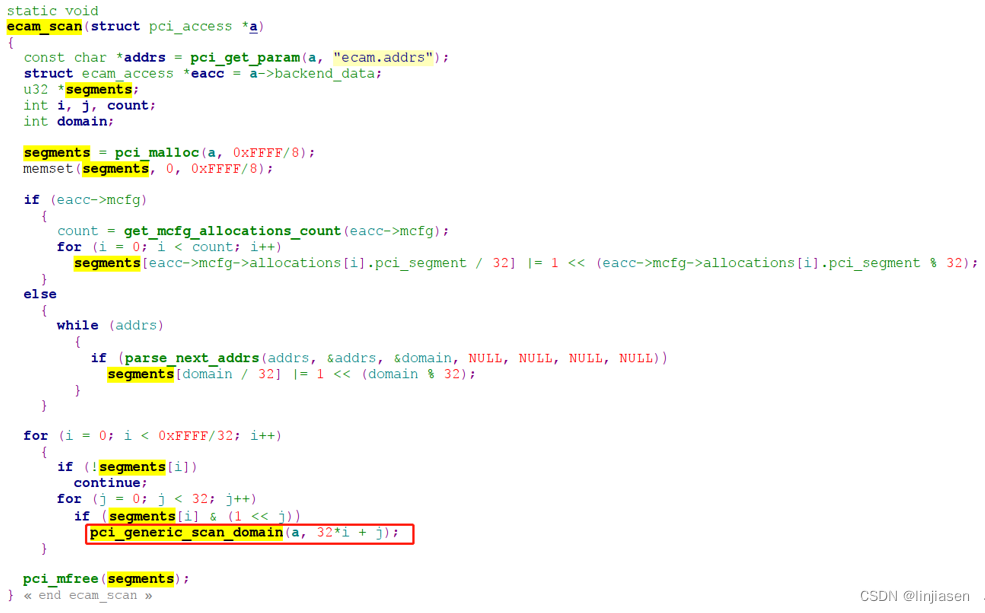

static ​​​​​​​void ecam_scan_bus(struct pci_access *a)函数/stuct pci_dev *pci_alloc_dev(struct pci_access *a)/pci_link_dev函数

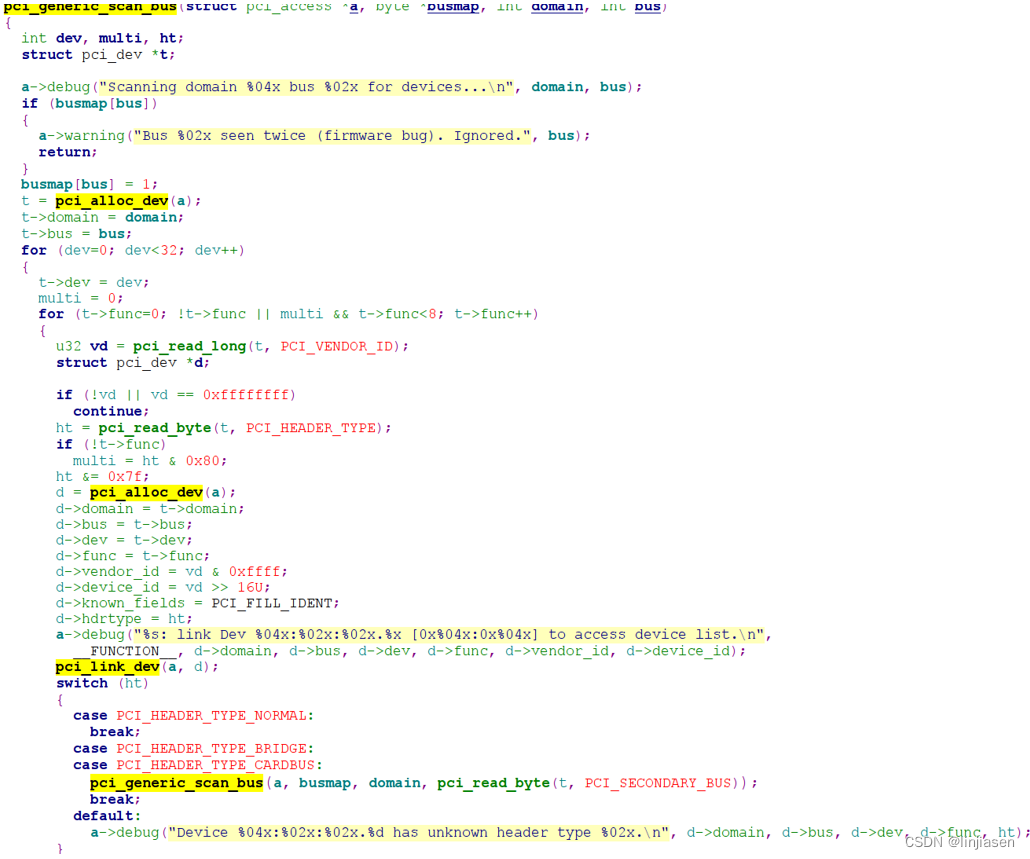

main->scan_devices->pci_scan_bus->ecam_scan->pci_generic_scan_domain->pci_generic_scan_bus->pci_alloc_dev/pci_link_dev

1. ecam_scan调用get_mcfg_allocation_count获取ecam的count

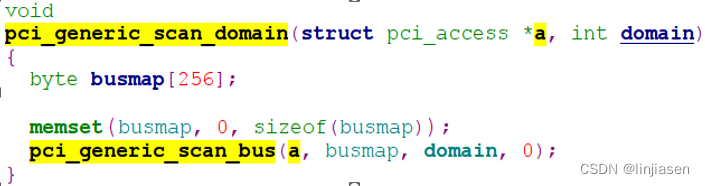

2. 遍历每个domain调用pci_generic_scan_domain->pci_generic_scan_bus扫描该domian和bus下的所有设备
3. pci_generic_scan_domain->pci_generic_scan_bus盗用pci_alloc_dev为struc pci_dev申请内存，并且把pci_access和accees->methods的数据结构赋值给pci_dev（到这里struct pci_methods、struct pci_access和struct pci_dev就建立了关系）。如果init_dev函数不为NULL，则调用init_dev函数(pm_ecam的init_dev为NULL)。
4. 调用pci_link_dev把pci_dev加入到pci_access->devices链表中。

lspci.c文件

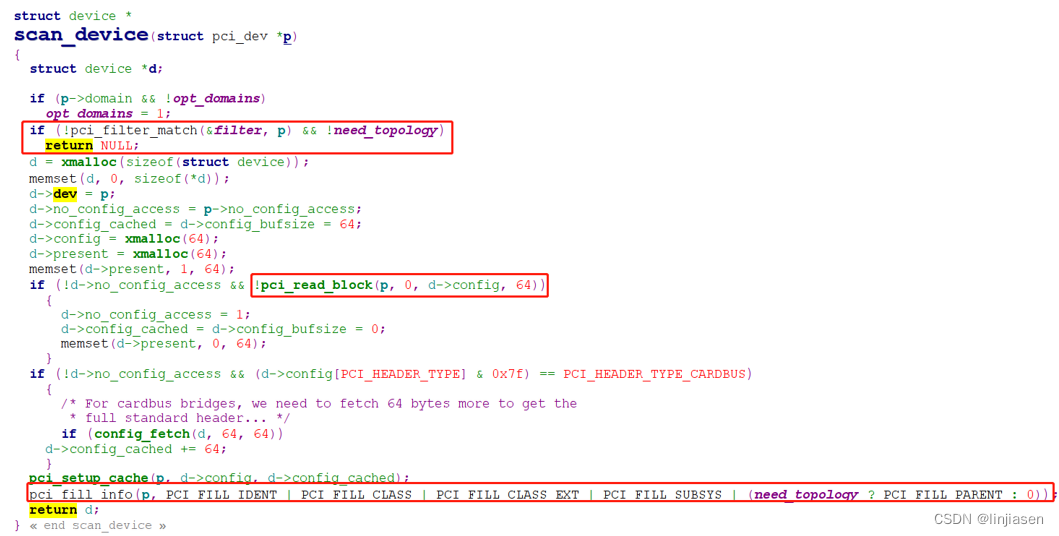

​​​​​​​struct device *scan_device(struct pci_dev *p)函数

main->scan_devices-> scan_device->pci_fill_info->pci_fill_info_v38

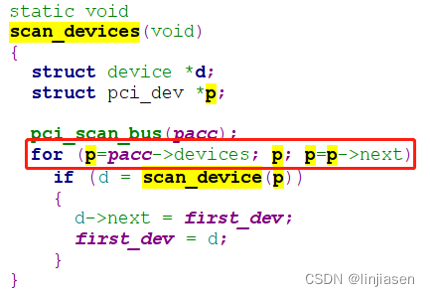

遍历pacc->devices链表（pci_link_dev建立的list）调用scan_device，scan_device

1. scan_dev首先调用pci_filter_match来看看遍历到的pci_dev是否和输入的filter匹配。
2. 如果匹配则调用pci_read_block来获取PCI compatible的前面64byte的配置空间，并保存下来
3. 调用pci_fill_info来获取对应的字段。

lib/filter.c文件

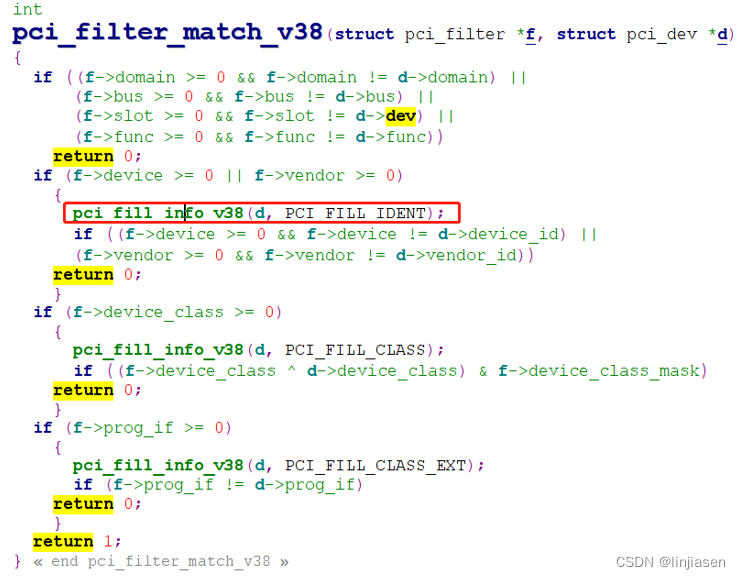

​​​​​​​int pci_filter_match(struct pci_filter *f, struct pci_dev *d)函数

（1）main->scan_devices-> scan_device-> pci_filter_match->pci_filter_match_v30

->pci_filter_match_v38-> pci_fill_info_v38

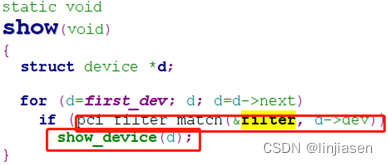

（2）main->show->pci_filter_match->pci_filter_match_v30->pci_filter_match_v38-> pci_fill_info_v38

    如果pci_filter->device或者pci_filter->vendor大于等于0

（main->pci_filter_parse_slot->pci_filter_parse_slot_v38解析了pci_filter->device和pci_filter->vendor）则调用pci_fill_info_v38(d, PCI_FILL_IDENT)从配置空间读取deviceid和vendorid并赋值给struct pci_dev，如果读取的struct pci_dev的deviceid和vendorid和struct pci_filter一样，则返回1。

lib/access.c文件

​​​​​​​int pci_fill_info(struct pci_dev *d, int flags)函数

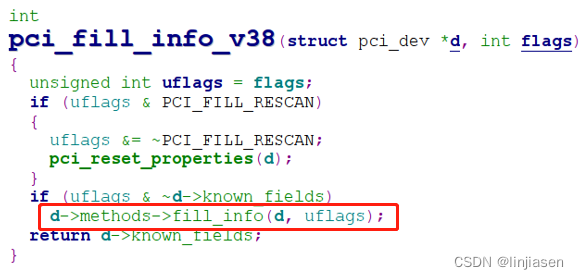

pci_fill_info_v38调用methods->fill_info函数

    sysfs就是调用sysfs_fill_info

    ecam就是调用pci_generic_fill_info

（1）main->scan_devices-> scan_device-> pci_filter_match->pci_filter_match_v30

->pci_filter_match_v38-> pci_fill_info_v38->sysfs_fill_info

（2）main->scan_devices-> scan_device->pci_fill_info->pci_fill_info_v38->sysfs_fill_info

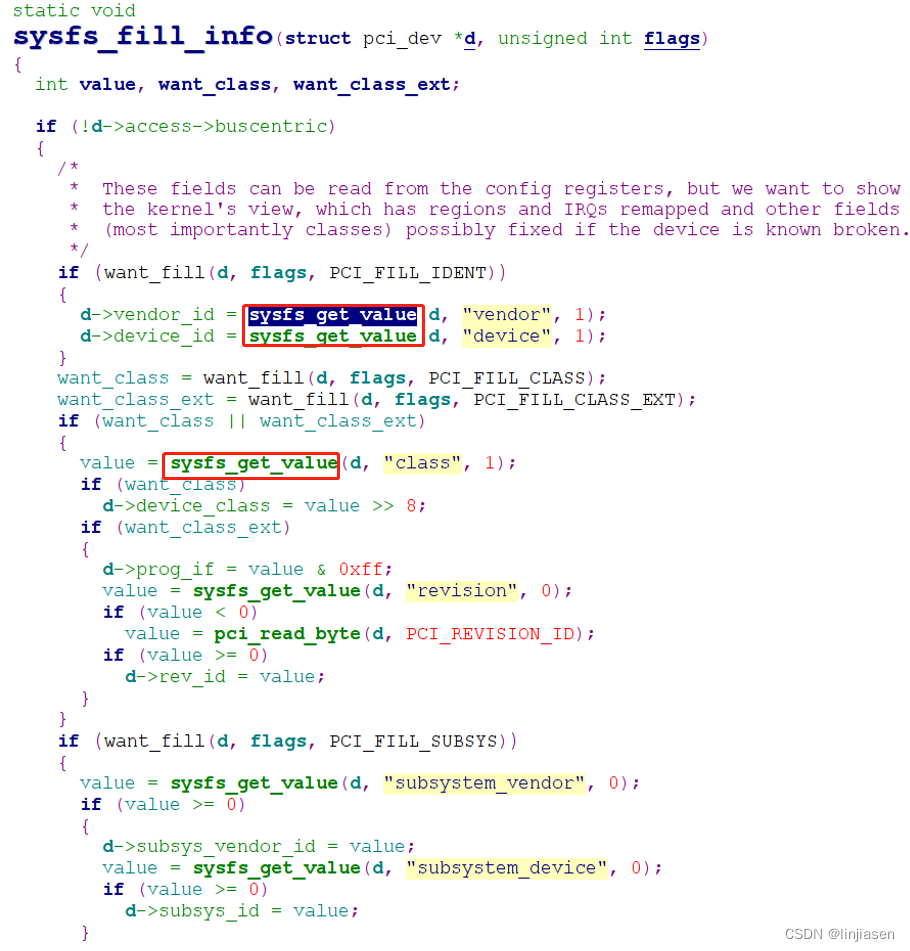

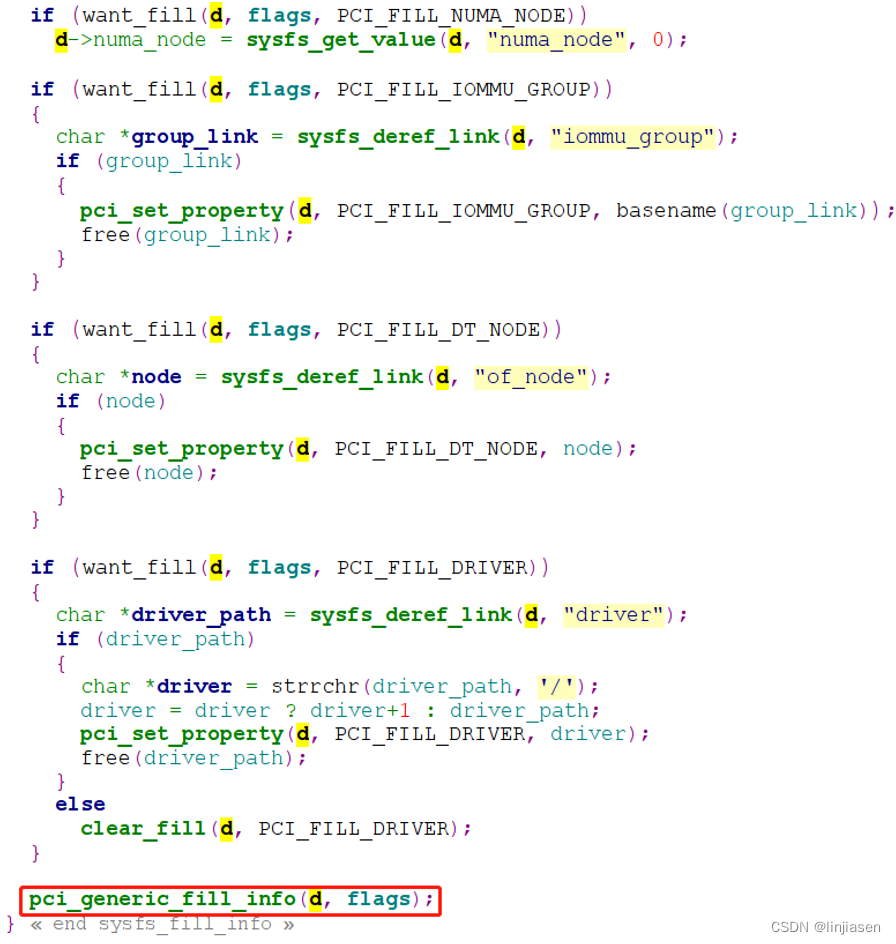

1. sysfs_fill_info先从sysfs中读取struct pci_dev的信息（注意某些字段只能从sysfs中获取不能从配置空间获取，如果是这种字段，sysfs_fill_info调用clear_fill把对应字段给取消，防止pci_generic_fill_info时再次调用把某些属性弄掉，这也是probe_sequence把sysfs放在最前面的原因）
2. 调用pci_generic_fill_info，从配置空间读取struct pci_dev的信息。

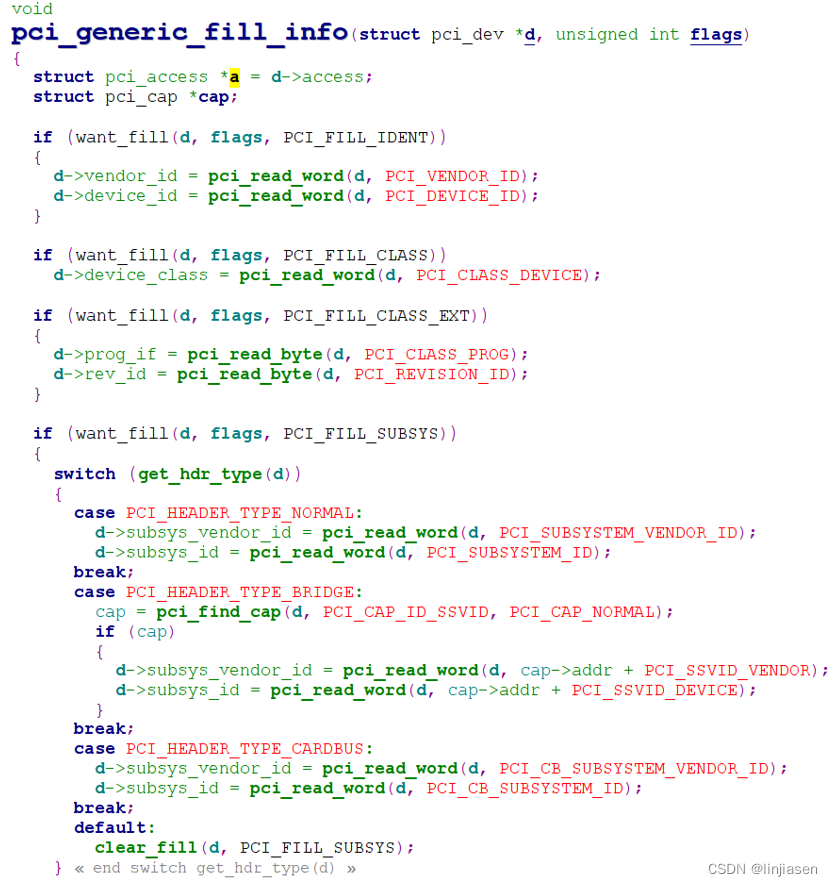

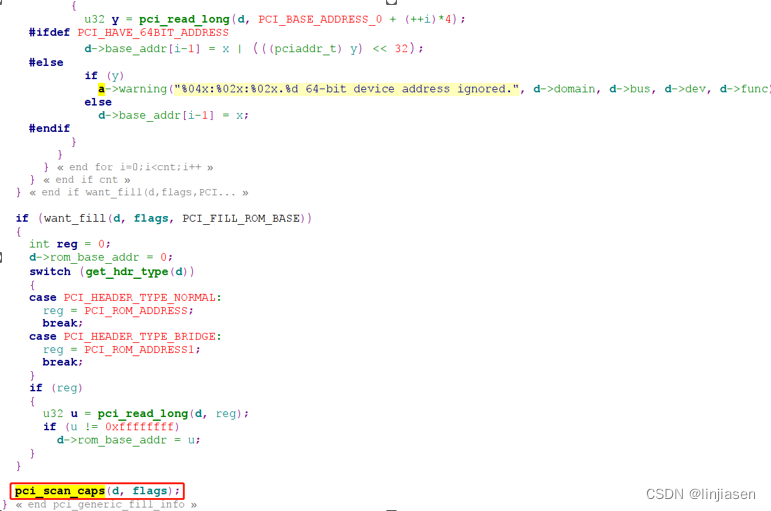

​​​​​​​int pci_generic_fill_info(struct pci_dev *d, int flags)函数

（1）main->scan_devices-> scan_device-> pci_filter_match->pci_filter_match_v30->

pci_filter_match_v38-> pci_fill_info_v38-> sysfs_fill_info->pci_generic_fill_info

（2）main->scan_devices-> scan_device->pci_fill_info->pci_fill_info_v38->sysfs_fill_info->pci_generic_fill_info

1. 调用pci_read_byte/word/long从reg中读取对应的信息，并赋值给struct* pci_dev
2. 调用pci_scan_caps读取capid和offset

lib/caps.c文件

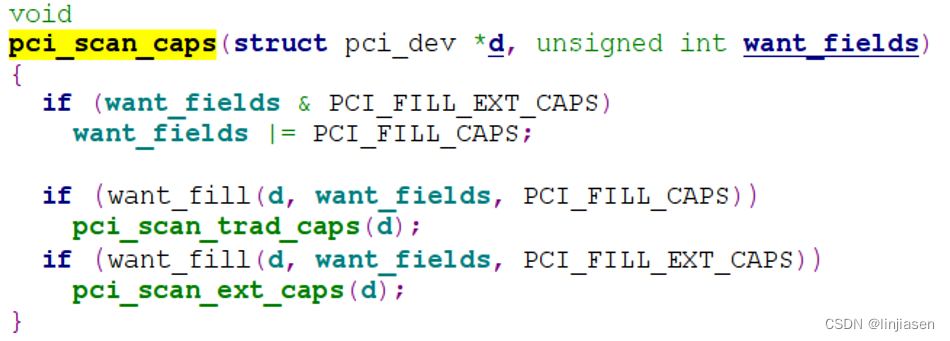

​​​​​​​void pci_scan_caps(struct pci_dev *d, unsigned int want_fields)函数

（1）sysfs调用关系

main->scan_devices-> scan_device->pci_fill_info->pci_fill_info_v38->sysfs_fill_info->pci_generic_fill_info->pci_scan_caps

（2）ecam调用关系：

main->scan_devices-> scan_device->pci_fill_info->pci_fill_info_v38->pci_generic_fill_info->pci_scan_caps

lspci.c文件

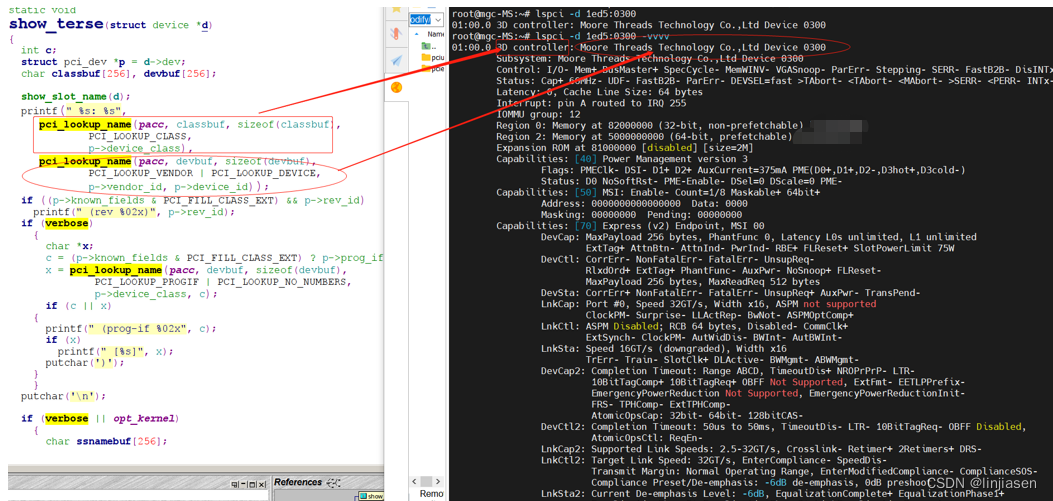

void show_device（struct device *d）函数

main->show->show_device->show_verbose/show_terse/show_hex_dump

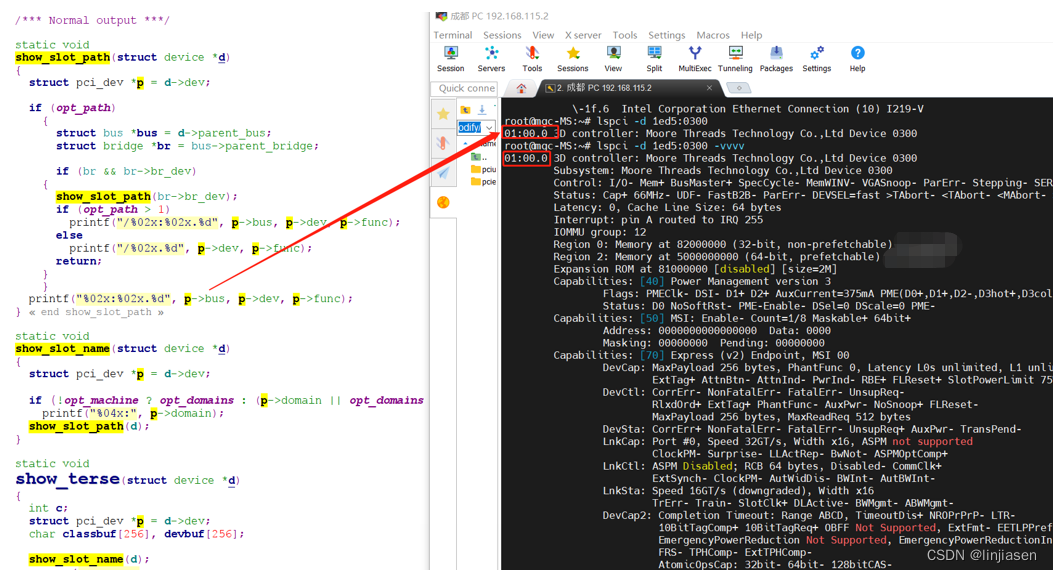

main->show->show_device->show_verbose- show_terse->show_slot_name->show_slot_path

打印bus device function

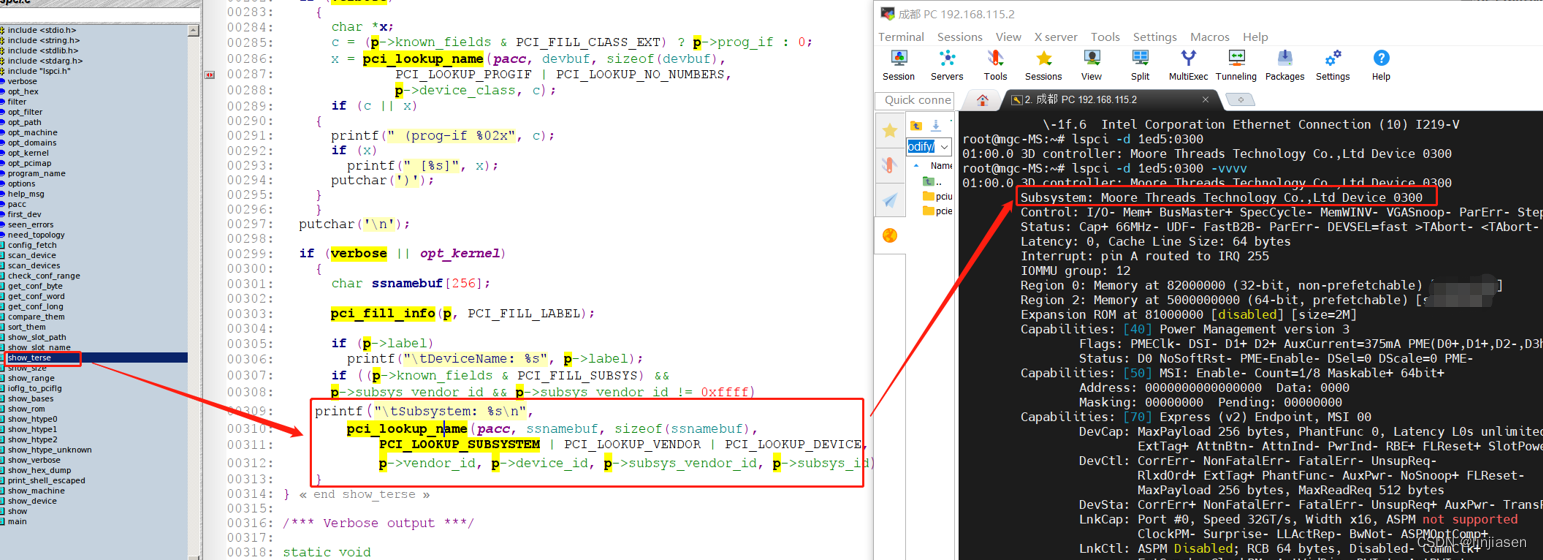

main->show->show_device->show_verbose- show_terse->pci_lookup_name

main->show->show_device->show_verbose- show_terse->pci_lookup_name

打印subsystemid

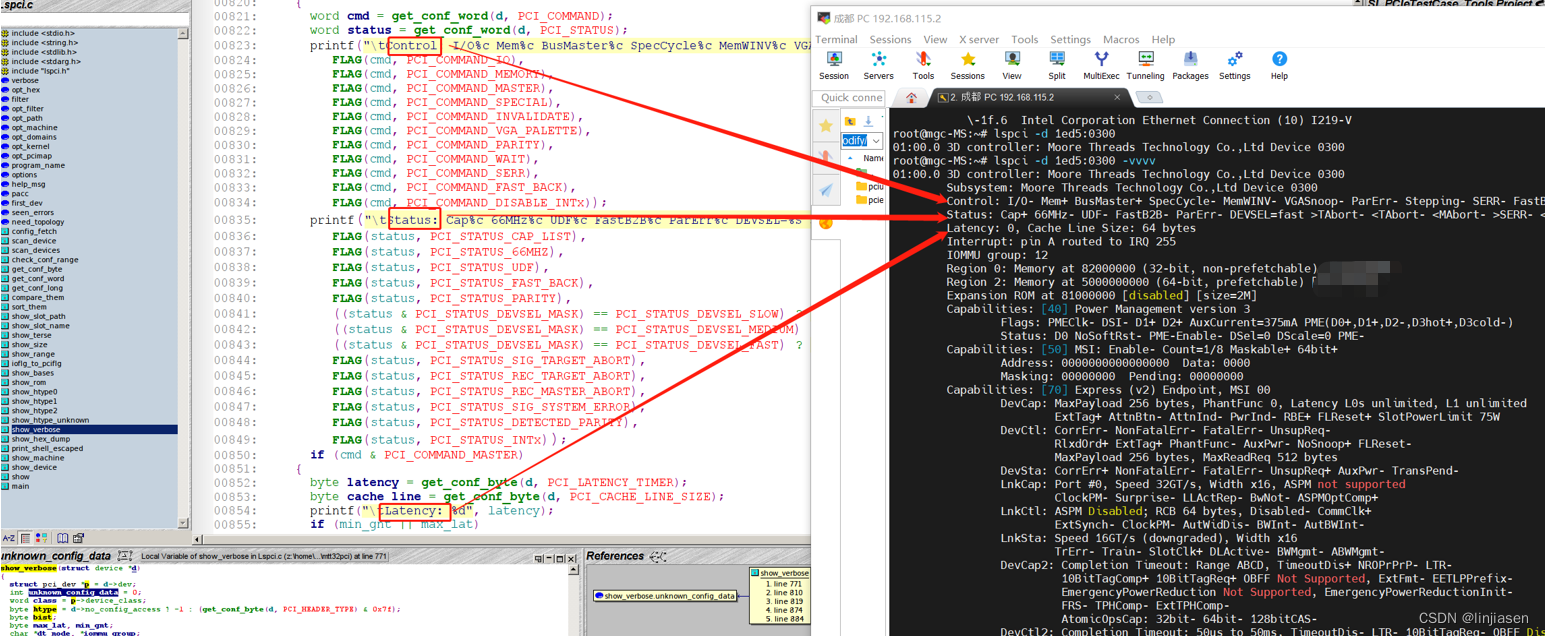

main->show->show_device->show_verbose

打印pci兼容的配置空间

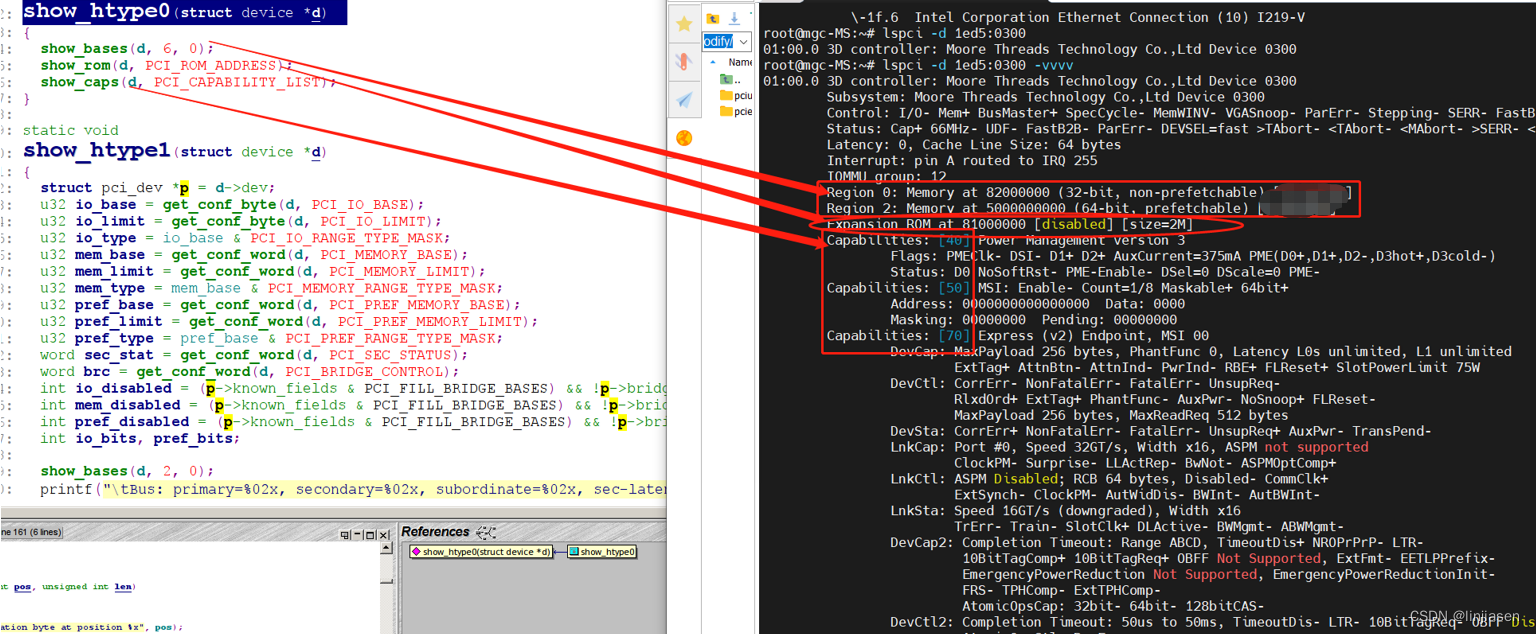

main->show->show_device->show_verbose->show_htype0->show_bases/show_rom/show_caps

打印兼容的BAR/expansion rom/caps

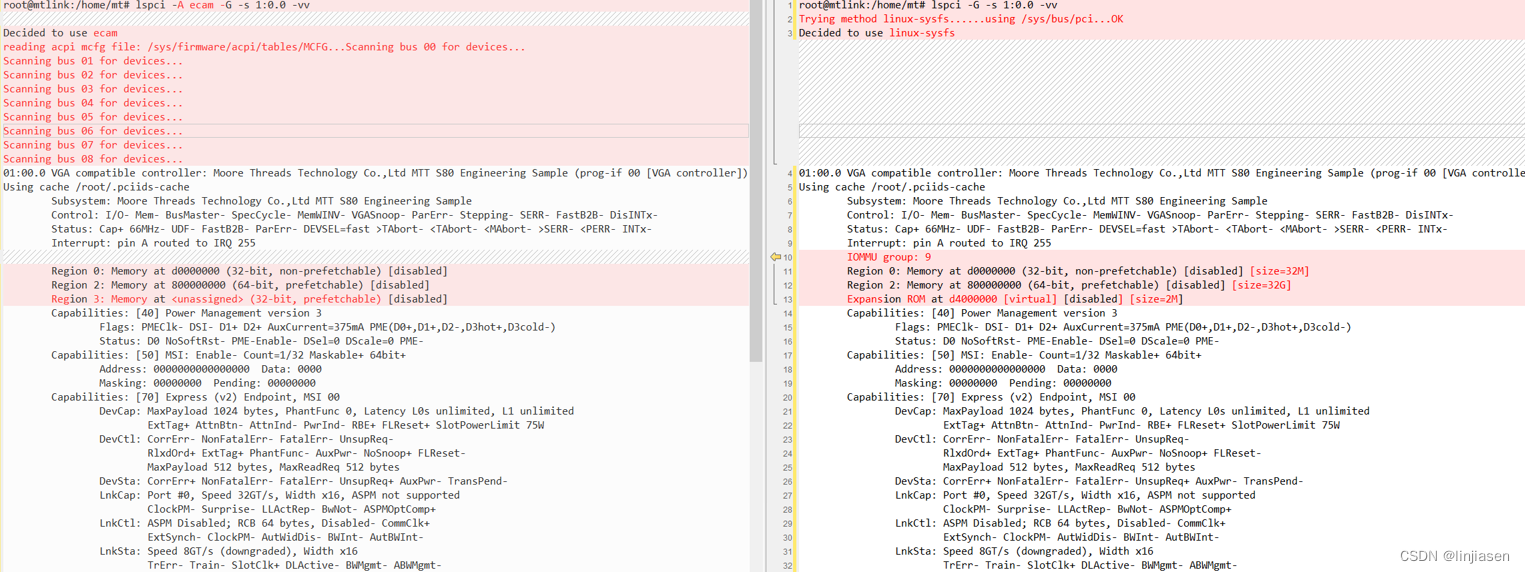

ECAM和sysfs的差异

   由于OS已经把配置空间中EXPROM BAR REG给清零了，所以ECAM这种直接读配置空间的方式是没法知道EXPROM BAR的address，而sysfs是从sysfs里面获取的EXPROM BAR address和normal BAR（BAR0-5）的size，具体可以参考pci_fill_info->sysfs_fill_info（sysfs方式）和pci_fill_info->pci_generic_fill_info（ecam方式）。

怎么增加自己的access method

    增加自己的access method有两种方式，

    一种简单方式就是把新增的access method放在和lspci.c setpci.c同级目录，采用打补丁的方式把自己的method放进去，执行lspci和setpci时是采用-A method_name的方式指定method。

    另外一种是在lib里面增加，这样就必须要修改：

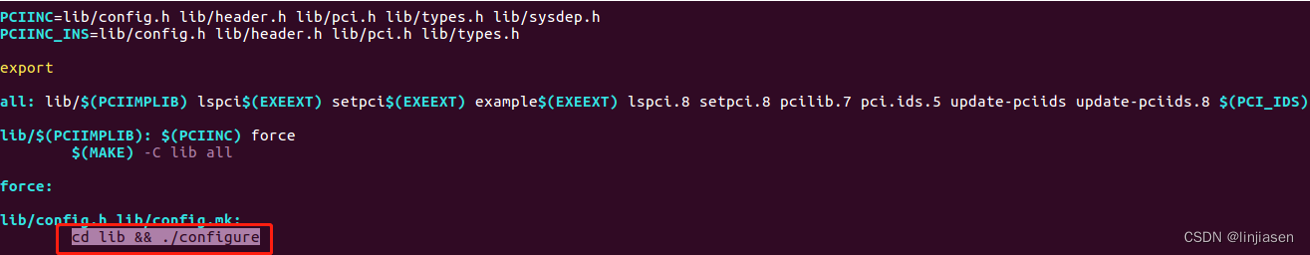

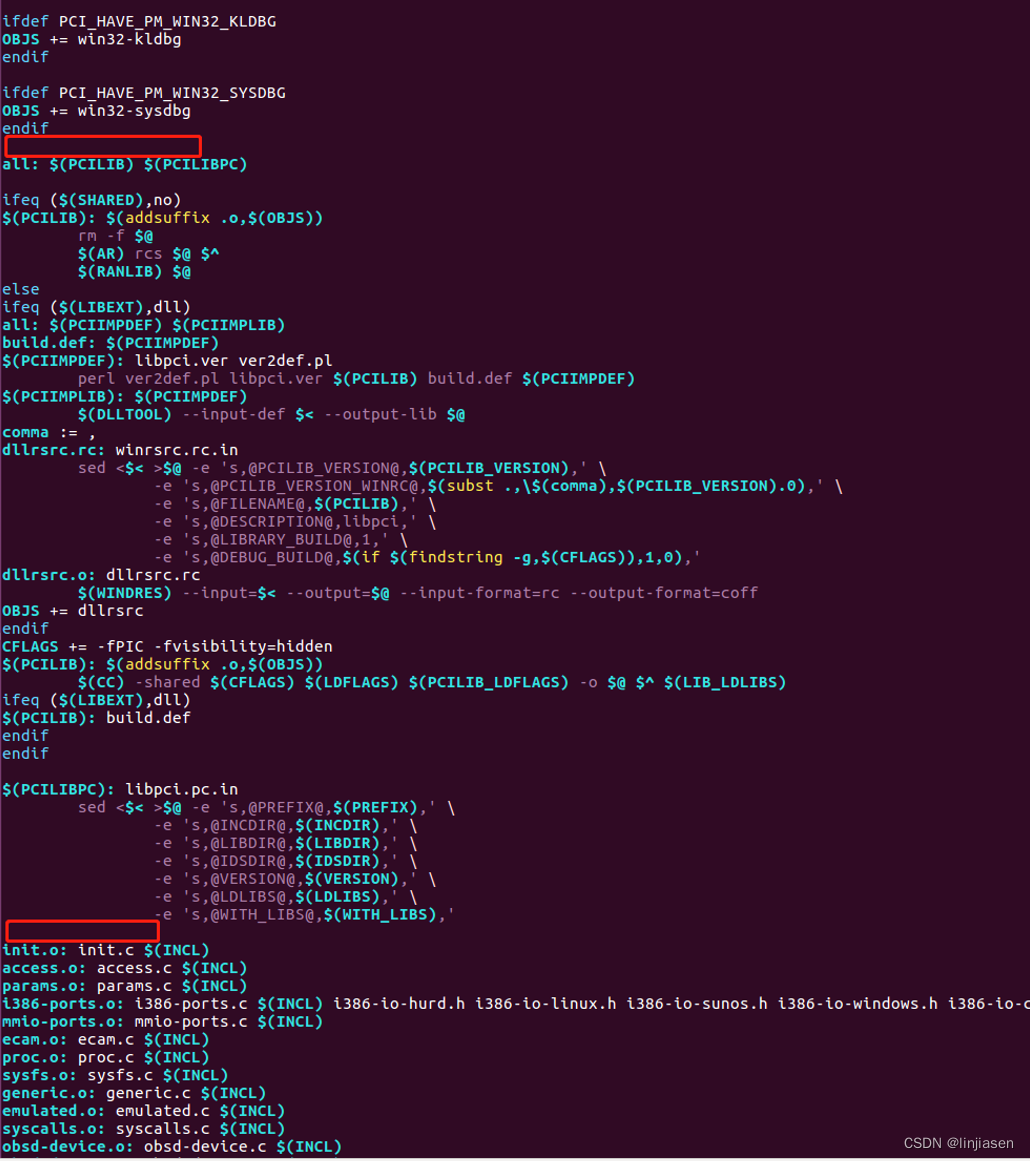

lib平级的Makefile，在执行./ configure前根据make传入的特殊标记增加一个flag，lib里面的configure根据flag增加往config.h生成的宏定义、lib里面的Makefile增加对应的C文件，这种方式比较复杂，并且pcituils/lib更新后很难直接覆盖（这样你新增的method就被打包到libpci.a的静态库）。

(1)lib平级的Makefile，在执行./ configure前根据make传入的特殊标记增加一个flag

（2）lib里面的configure根据flag增加往config.h生成的宏定义，并且保证和case $sys in是二选一的关系，否则case $sys in条件分支会覆盖flag分支的东西

（3）lib里面的Makefile增加对应的C文件
