KVM-9、WebVirtMgr 基础及安装使用

目录
- 1. 前言
- 2. webvirtmgr 简介
- 3. webvirtmgr 部署实践
- 3.1 配置 webvirtmgr 主机
- 3.2 kvm node节点配置
- 3.3 控制台和kvm节点交互配置

1. 前言

上一篇：[kvm] Ovirt基础及安装使用 介绍了 ovirt 的安装和基础使用，本篇则介绍更加轻量级的 webvirtmgr，相比较 ovirt，webvirtmgr则显得更加轻量化和简单易用。

ovirt 比较适合较大的集群规模，比如虚拟机上千的集群，而对于虚拟机10-200 之间来说，采用 webvirtmgr 将更加便捷。

2. webvirtmgr 简介

webvirtmgr 特点

操作简单，易于使用
通过libvirt的API接口对kvm进行管理
提供对虚拟机生命周期管理

WebVirtMgr 功能

宿主机管理支持以下功能：

CPU利用率
内存利用率
网络资源池管理
存储资源池管理
虚拟机镜像
虚拟机克隆
快照管理
日志管理
虚机迁移

虚拟机管理支持以下功能：

CPU利用率
内存利用率
光盘管理
关/开/暂停虚拟机
安装虚拟机
VNC console连接
创建快照

3. webvirtmgr 部署实践

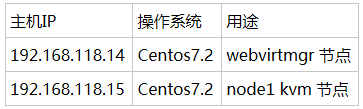

我们线上有也有在用 webvirtmgr，这里在测试环境搭建做下记录，环境如下：

首先，selinux 和 防火墙都是关闭状态。

修改主机名：

[root@192.168.118.14 ~]#hostnamectl set-hostname webvirtmgr.super.com
[root@192.168.118.14 ~]#echo -e "192.168.118.14    webvirtmgr.super.com\n192.168.118.15    node1.super.com" >> /etc/hosts

[root@192.168.118.15 ~]#hostnamectl set-hostname node1.super.com
[root@192.168.118.15 ~]#echo -e "192.168.118.14    webvirtmgr.super.com\n192.168.118.15    node1.super.com" >> /etc/hosts

关闭 NetworkManager 服务，否则后面通过 virsh 创建网桥设备时，会创建失败。

#systemctl stop  NetworkManager ; systemctl disable NetworkManager

3.1 配置 webvirtmgr 主机

启用epel的源，我一般是使用阿里云的centos源及epel源，见http://mirrors.aliyun.com/help/centos， http://mirrors.aliyun.com/help/epel

#wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-7.repo
#wget -O /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo

首先安装必备的一些包

[root@192.168.118.14 ~]#yum install gcc python-devel openssl-devel -y
[root@192.168.118.14 ~]#yum -y install git python-pip libvirt-python libxml2-python python-websockify supervisor nginx

配置国内 pip 源，默认国外 pip 太慢了。

[root@192.168.118.14 ~]#mkdir -pv ~/.pip/
mkdir: created directory ‘/root/.pip/’
[root@192.168.118.14 ~]#cat ~/.pip/pip.conf
[global]
timeout = 6000
index-url = https://pypi.tuna.tsinghua.edu.cn/simple
trusted-host = pypi.tuna.tsinghua.edu.cn

安装 numpy 模块

[root@192.168.118.14 ~]``#pip install numpy

本地是 python 2.7 最新版本的 numpy 不支持，这就需要手动下载安装。

下载链接：https://pypi.tuna.tsinghua.edu.cn/packages/c4/33/8ec8dcdb4ede5d453047bbdbd01916dbaccdb63e98bba60989718f5f0876/numpy-1.16.2-cp27-cp27mu-manylinux1_x86_64.whl#sha256=fb3c83554f39f48f3fa3123b9c24aecf681b1c289f9334f8215c1d3c8e2f6e5b

[root@192.168.118.14 ~]#wget https://pypi.tuna.tsinghua.edu.cn/packages/c4/33/8ec8dcdb4ede5d453047bbdbd01916dbaccdb63e98bba60989718f5f0876/numpy-1.16.2-cp27-cp27mu-manylinux1_x86_64.whl#sha256=fb3c83554f39f48f3fa3123b9c24aecf681b1c289f9334f8215c1d3c8e2f6e5b

[root@192.168.118.14 ~]#pip install numpy-1.16.2-cp27-cp27mu-manylinux1_x86_64.whl

测试是否安装成功：
[root@192.168.118.14 ~]#python
Python 2.7.5 (default, Jun 20 2019, 20:27:34)
[GCC 4.8.5 20150623 (Red Hat 4.8.5-36)] on linux2
Type "help", "copyright", "credits" or "license" for more information.
>>> import numpy

没有报错，说明安装成功。

下载 webvirtmgr 程序包

[root@192.168.118.14 ~]#git clone git://github.com/retspen/webvirtmgr.git

安装python程序依赖的库文件

[root@192.168.118.14 ~/webvirtmgr]# pip install -r requirements.txt

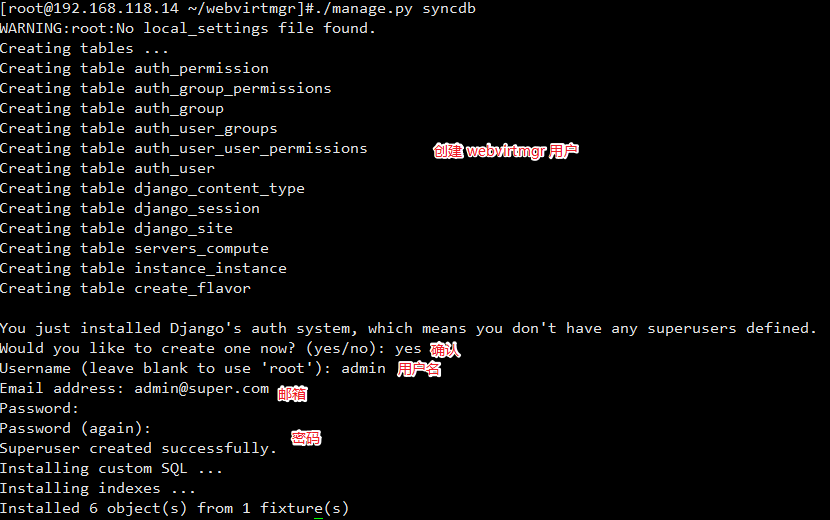

[root@192.168.118.14 ~/webvirtmgr]#./manage.py syncdb

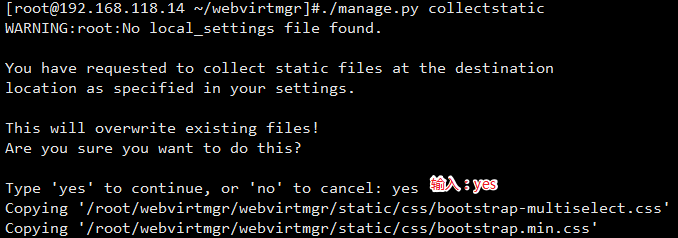

生成配置文件

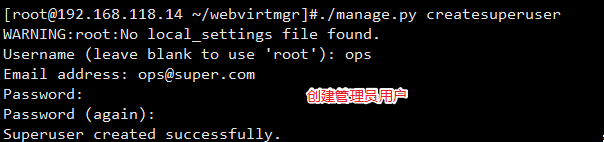

创建管理员用户

接下来，将 webvirtmgr 项目整个做成web可以访问的站点

[root@192.168.118.14 ~]#mkdir -pv /var/www
[root@192.168.118.14 ~]#cp -a webvirtmgr/ /var/www/
[root@192.168.118.14 ~]#chown -R nginx:nginx /var/www/

修改nginx 主配置文件：

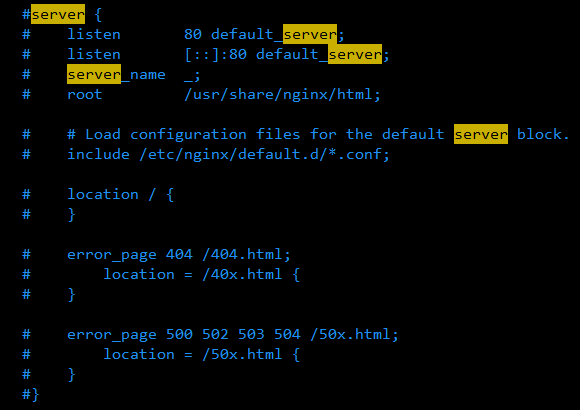

将默认的 server 段注释掉

[root@192.168.118.14 ~]#vim /etc/nginx/nginx.conf

新增配置文件 webvirtmgr.conf

[root@192.168.118.14 ~]#cat /etc/nginx/conf.d/webvirtmgr.conf
server {
    listen 80 default_server;

    server_name $hostname;
    #access_log /var/log/nginx/webvirtmgr_access_log;

    location /static/ {
        root /var/www/webvirtmgr/webvirtmgr; # or /srv instead of /var
        expires max;
    }

    location / {
        proxy_pass http://127.0.0.1:8000;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-for $proxy_add_x_forwarded_for;
        proxy_set_header Host $host:$server_port;
        proxy_set_header X-Forwarded-Proto $scheme;
        proxy_connect_timeout 600;
        proxy_read_timeout 600;
        proxy_send_timeout 600;
        client_max_body_size 1024M; # Set higher depending on your needs
    }
}

检查语法：

[root@192.168.118.14 ~]#nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@192.168.118.14 ~]#nginx
[root@192.168.118.14 ~]#netstat -ntplu | egrep nginx
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      17710/nginx: master

启动成功，通过 web 尝试访问。

修改配置 supervisor 服务

[root@192.168.118.14 ~]#vim /etc/supervisord.conf
添加如下内容：
[program:webvirtmgr]
command=/usr/bin/python /var/www/webvirtmgr/manage.py run_gunicorn -c /var/www/webvirtmgr/conf/gunicorn.conf.py
directory=/var/www/webvirtmgr
autostart=true
autorestart=true
logfile=/var/log/supervisor/webvirtmgr.log
log_stderr=true
user=nginx
[program:webvirtmgr-console]
command=/usr/bin/python /var/www/webvirtmgr/console/webvirtmgr-console
directory=/var/www/webvirtmgr
autostart=true
autorestart=true
stdout_logfile=/var/log/supervisor/webvirtmgr-console.log
redirect_stderr=true
user=nginx

启动服务
[root@192.168.118.14 ~]#systemctl start  supervisord
[root@192.168.118.14 ~]#systemctl status   supervisord
● supervisord.service - Process Monitoring and Control Daemon
   Loaded: loaded (/usr/lib/systemd/system/supervisord.service; disabled; vendor preset: disabled)
   Active: active (running) since Tue 2019-08-13 09:51:25 CST; 1s ago
  Process: 17741 ExecStart=/usr/bin/supervisord -c /etc/supervisord.conf (code=exited, status=0/SUCCESS)
 Main PID: 17744 (supervisord)
   CGroup: /system.slice/supervisord.service
           ├─17744 /usr/bin/python /usr/bin/supervisord -c /etc/supervisord.conf
           ├─17745 /usr/bin/python /var/www/webvirtmgr/console/webvirtmgr-console
           ├─17746 /usr/bin/python /var/www/webvirtmgr/manage.py run_gunicorn -c /var/www/webvirtmgr/conf/gunicorn.conf.py
           ├─17755 /usr/bin/python /var/www/webvirtmgr/manage.py run_gunicorn -c /var/www/webvirtmgr/conf/gunicorn.conf.py
           ├─17756 /usr/bin/python /var/www/webvirtmgr/manage.py run_gunicorn -c /var/www/webvirtmgr/conf/gunicorn.conf.py
           ├─17757 /usr/bin/python /var/www/webvirtmgr/manage.py run_gunicorn -c /var/www/webvirtmgr/conf/gunicorn.conf.py
           ├─17758 /usr/bin/python /var/www/webvirtmgr/manage.py run_gunicorn -c /var/www/webvirtmgr/conf/gunicorn.conf.py
           ├─17759 /usr/bin/python /var/www/webvirtmgr/manage.py run_gunicorn -c /var/www/webvirtmgr/conf/gunicorn.conf.py
           └─17760 /usr/bin/python /var/www/webvirtmgr/manage.py run_gunicorn -c /var/www/webvirtmgr/conf/gunicorn.conf.py

Aug 13 09:51:25 webvirtmgr.super.com systemd[1]: Starting Process Monitoring and Control Daemon...
Aug 13 09:51:25 webvirtmgr.super.com systemd[1]: Started Process Monitoring and Control Daemon.

浏览器尝试访问webvirtmgr 地址：http://192.168.118.14/login/

上面创建的两个用户都可以登录。

登录成功。到此，webvirtmgr控制台安装完毕。

3.2 kvm node节点配置

切换到 node1 节点（192.168.118.15）安装部署

[root@192.168.118.15 ~]#yum install libvirt qemu-kvm virt-viewer -y

这里有一步容易忽视，会造成后面虚拟机无法创建成功，需要注意下。

[root@192.168.118.15 ~]#ln -vs /usr/libexec/qemu-kvm /usr/bin/
‘/usr/bin/qemu-kvm’ -> ‘/usr/libexec/qemu-kvm’

不需要默认nat网络模式，移除

[root@192.168.118.15 ~]#mv /etc/libvirt/qemu/networks/default.xml /tmp/
[root@192.168.118.15 ~]#systemctl start libvirtd
[root@192.168.118.15 ~]#systemctl status  libvirtd
● libvirtd.service - Virtualization daemon
   Loaded: loaded (/usr/lib/systemd/system/libvirtd.service; enabled; vendor preset: enabled)
   Active: active (running) since Tue 2019-08-13 09:59:25 CST; 1s ago
     Docs: man:libvirtd(8)
           http://libvirt.org
 Main PID: 20741 (libvirtd)
   CGroup: /system.slice/libvirtd.service
           └─20741 /usr/sbin/libvirtd

Aug 13 09:59:25 node1.super.com systemd[1]: Starting Virtualization daemon...
Aug 13 09:59:25 node1.super.com systemd[1]: Started Virtualization daemon.

3.3 控制台和kvm节点交互配置

到此，kvm 主机算配置完成，接下来需要配置控制台到kvm主机交互的环节

webvirtmgr 主机

切换到 nginx 用户，生成密钥对，然后将公钥拷贝到 kvm主机节点，实现免密码登录，因为命令是通过nginx用户发送到kvm主机执行的。

[root@192.168.118.14 ~]#su - nginx -s /bin/bash
-bash-4.2$ ssh-keygen -t rsa -P ''
Generating public/private rsa key pair.

Enter file in which to save the key (/var/lib/nginx/.ssh/id_rsa): Created directory '/var/lib/nginx/.ssh'.
Your identification has been saved in /var/lib/nginx/.ssh/id_rsa.
Your public key has been saved in /var/lib/nginx/.ssh/id_rsa.pub.
The key fingerprint is:
b4:0d:f6:0e:2d:5e:94:2b:56:97:b4:e0:7b:e3:26:f9 nginx@webvirtmgr.super.com
The key's randomart image is:
+--[ RSA 2048]----+
|          . .    |
|         . + o   |
|        + = +    |
|       o O +     |
|        S B o    |
|       o * + .   |
|        . + o    |
|           +     |
|            E    |
+-----------------+<br><br># 将密钥拷贝到 KVM主机

可以在 webvirtmgr 安装 libvirt-client 进行测试：

[root@192.168.118.14 ~]#yum install  libvirt-client -y
-bash-4.2$ virsh --connect qemu+ssh://root@192.168.118.15/system list --all
 Id    Name                           State
----------------------------------------------------

访问成功，接下来就可以在 web 页面进行操作了。

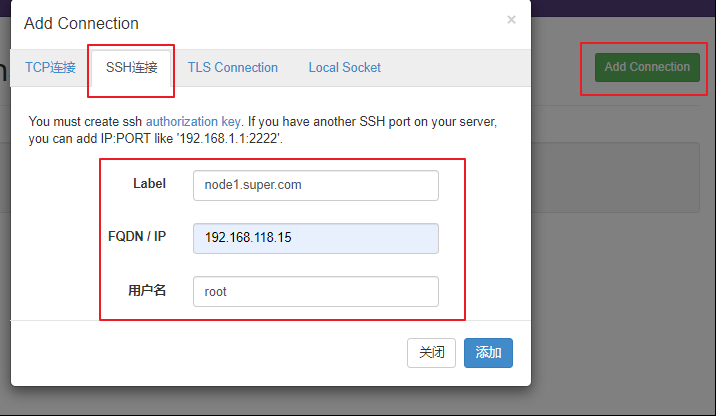

这里是直接使用 root用户，建议使用普通用户，但是要注意权限，点击添加

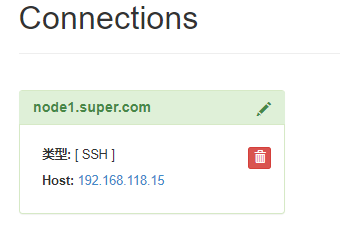

点进来如果没有任何报错，那么基本上已经添加主机成功了。

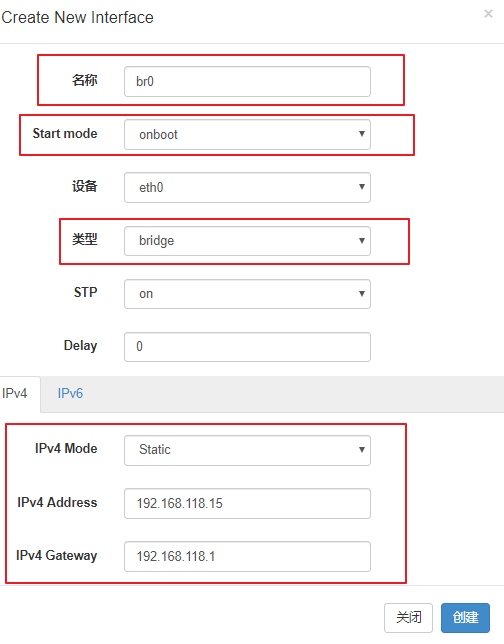

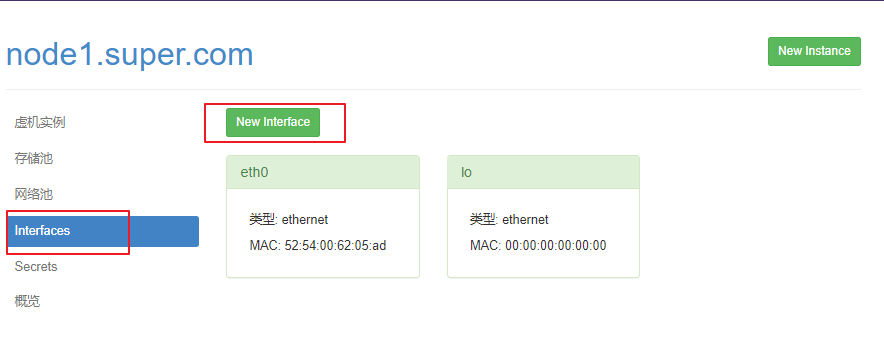

1. 创建网桥

在创建网桥这一步要非常小心，因为稍微不注意网卡起不来就有可能直接无法连接服务器。

关闭 NetworkManager 服务

[root@192.168.118.15 ~]#systemctl stop NetworkManager; systemctl disable NetworkManager

点击创建。

这里发现使用 web 页面创建网桥没有成功。

[root@192.168.118.15 ~]#brctl show
bridge name        bridge id                STP enabled        interfaces

如果没有创建成功，则直接通过命令行创建：

[root@192.168.118.15 ~]#virsh iface-bridge eth0 br0
Created bridge br0 with attached device eth0
Bridge interface br0 started
[root@192.168.118.15 ~]#brctl show
bridge name        bridge id                STP enabled        interfaces
br0                8000.5254006205ad        yes                eth0


创建成功，切换到web页面刷新

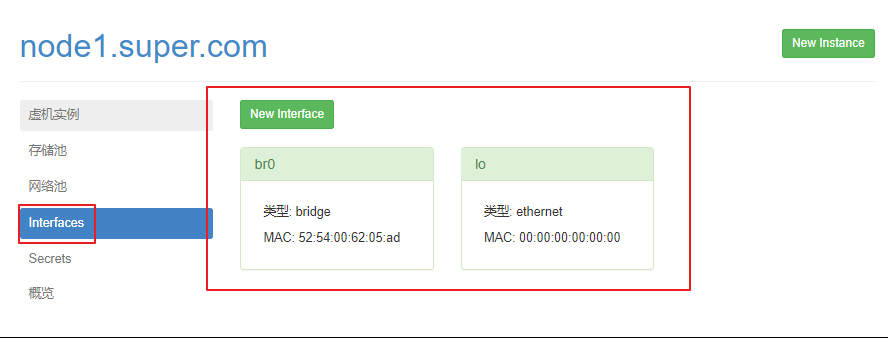

创建的 br0 网桥已经出现。

2. 创建网络池

3. 创建存储池

一般可以创建两个存储池：

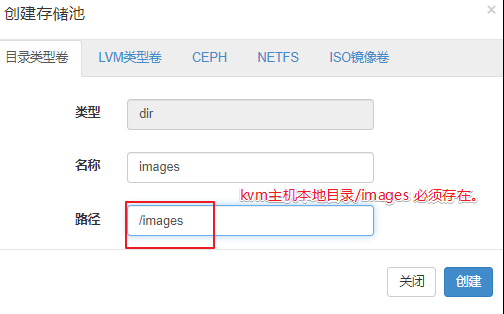

（1） 用来存放虚拟磁盘文件（本地）

（2） 用来存放 iso 文件 （nfs）

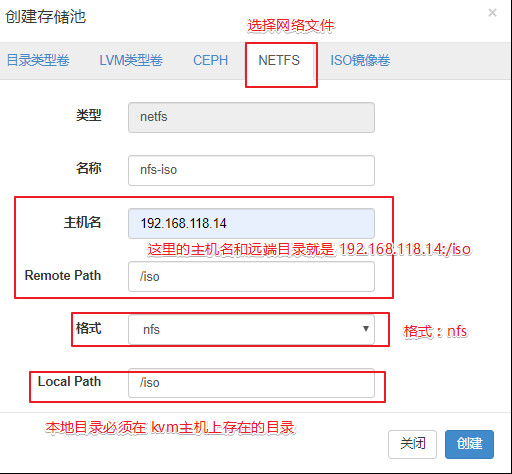

创建 iso 存储池需要在 webvirtmgr 节点安装 nfs 配置

[root@192.168.118.14 ~]#yum install nfs-utils -y
[root@192.168.118.14 ~]#cat /etc/exports
/iso        *(rw,sync)
[root@192.168.118.14 ~]#systemctl start rpcbind
[root@192.168.118.14 ~]#systemctl start nfs

在 kvm 主机上测试

[root@192.168.118.15 ~]#showmount -e 192.168.118.14
Export list for 192.168.118.14:
/iso *
[root@192.168.118.15 ~]#mkdir -pv /iso
mkdir: created directory ‘/iso’

ok，nfs是可以访问到的。切换到 web 界面进行配置

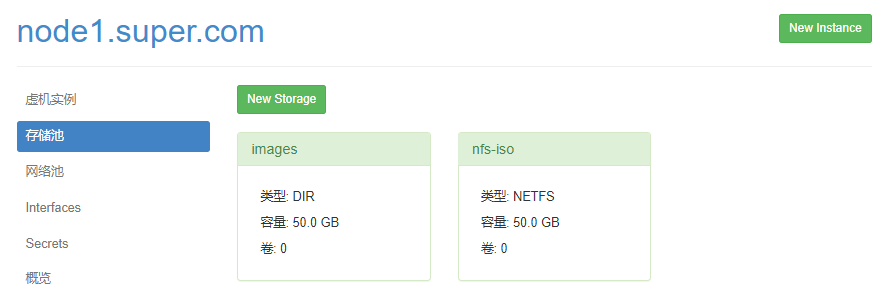

两个存储池创建成功，接下来就可以尝试创建虚拟机了。

4. 创建虚拟机

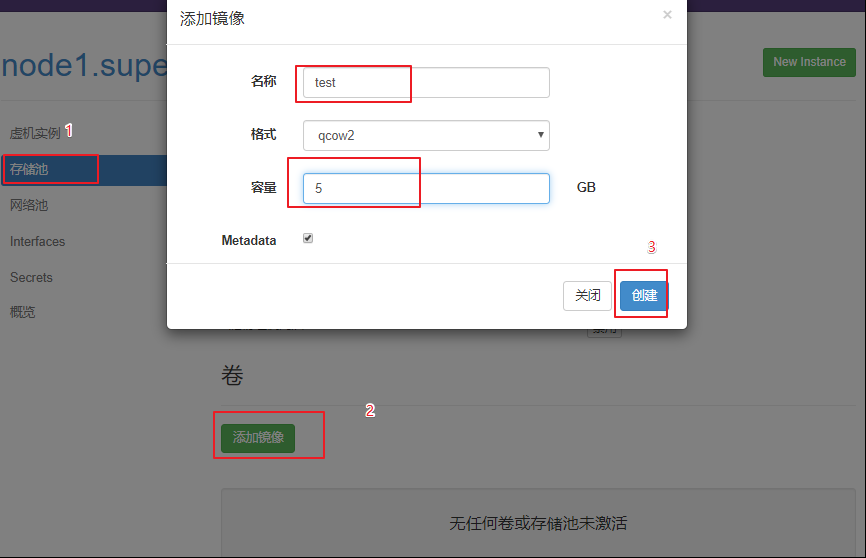

（1）创建虚拟磁盘文件

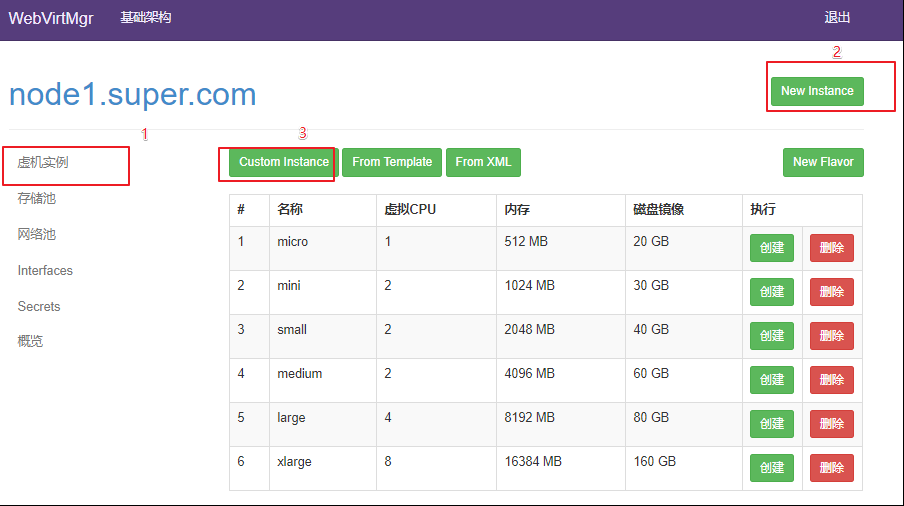

（2）创建虚拟机

创建完成后，启动虚拟机

可以直接通过控制台查看虚拟机。虚拟机创建完成。

现在拷贝 Centos 7 镜像到 存储池的 iso 目录下。

[root@192.168.118.14 ~]`#scp 192.168.118.8:/usr/local/src/CentOS-7-x86_64-Minimal-1511.iso /iso/

切换到web页面查看存储池。

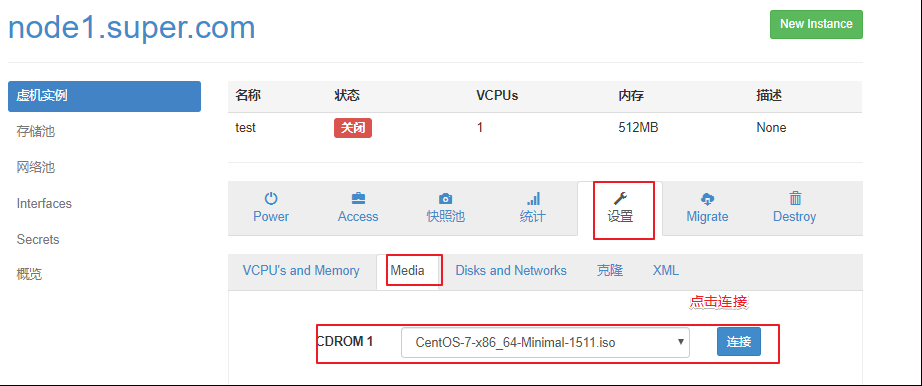

关闭当前虚拟机，为虚拟机添加 iso CDROM

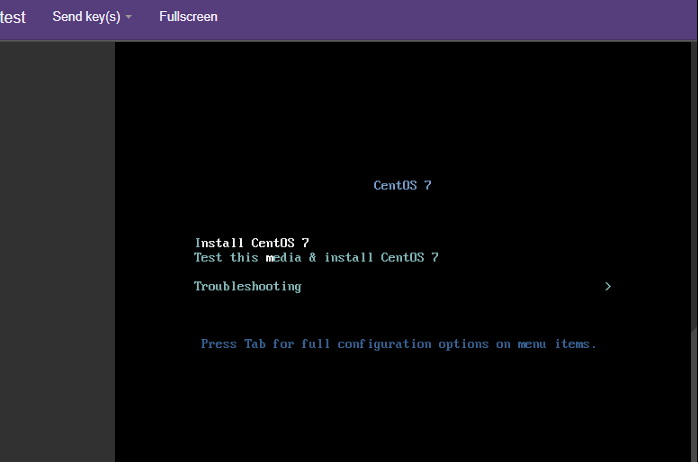

再次开启虚拟机，就可以为虚拟机安装操作系统了。

完毕。
