eNSP千人中型校园网络基本架构配置

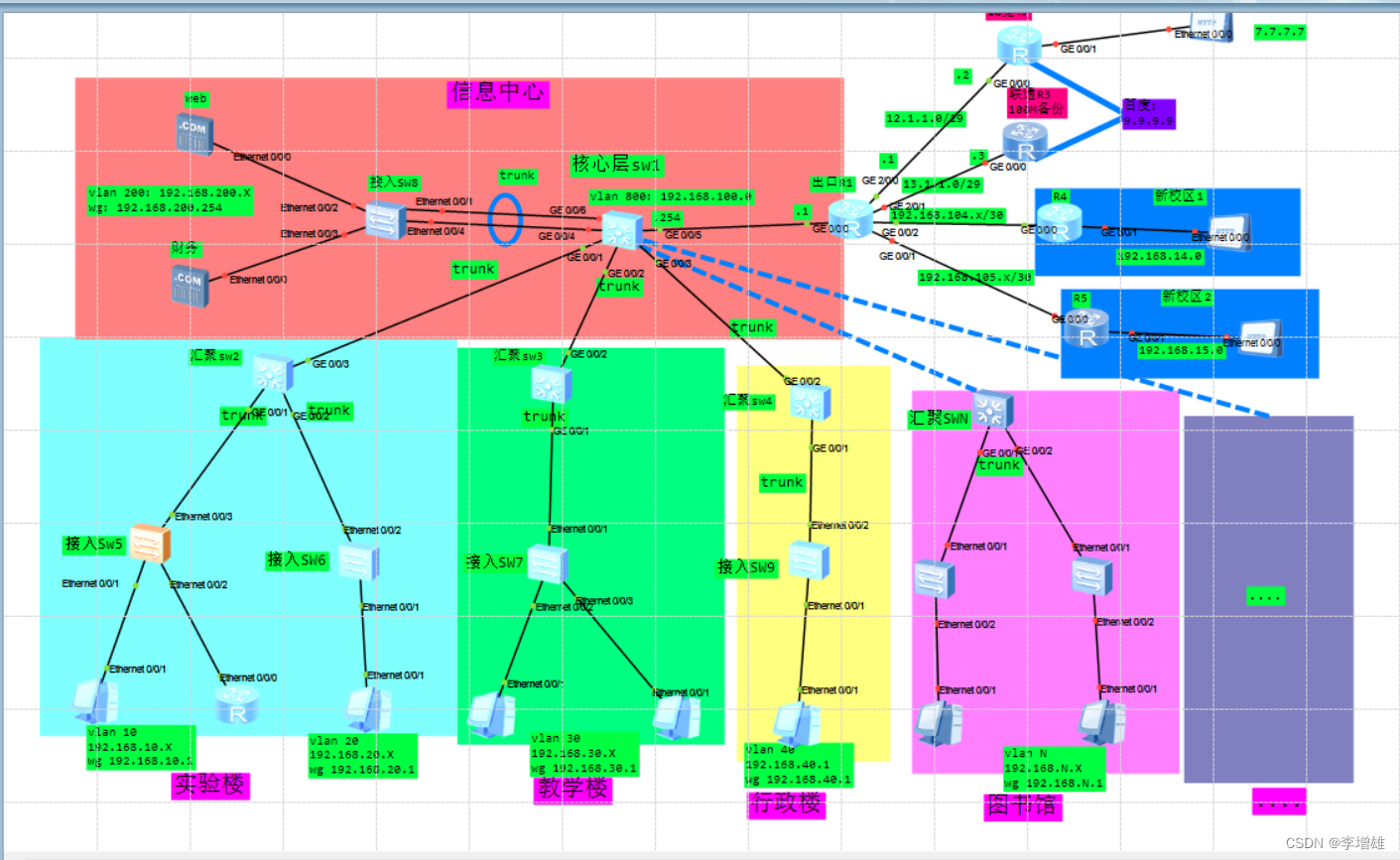

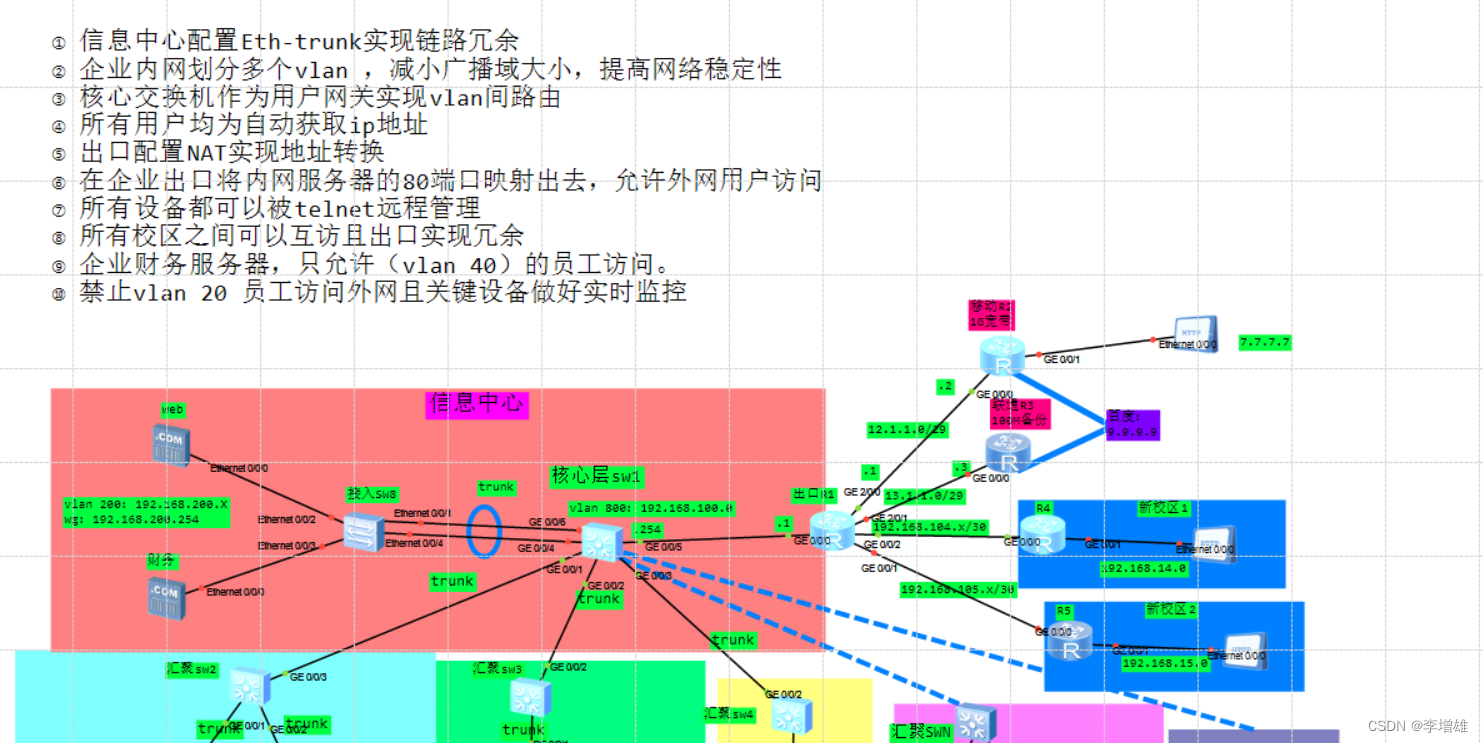

 配置要求

配置过程：

先配接入层交换机

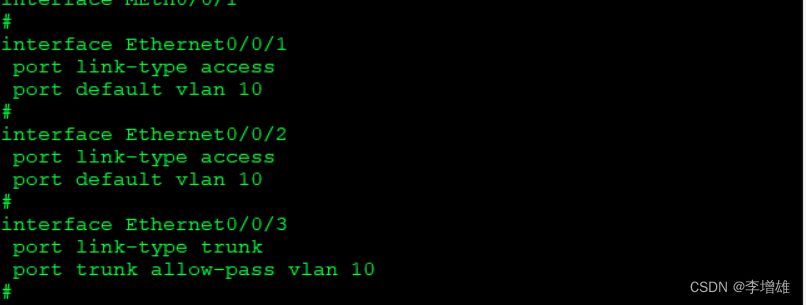

接入sw5：

 接入sw6

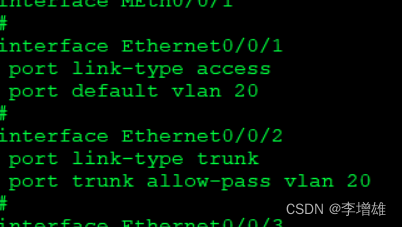

剩下接入交换机就不列举了，方法一下，与pc连接用access接口，上行接口用trunk

 汇聚交换机

汇聚sw2

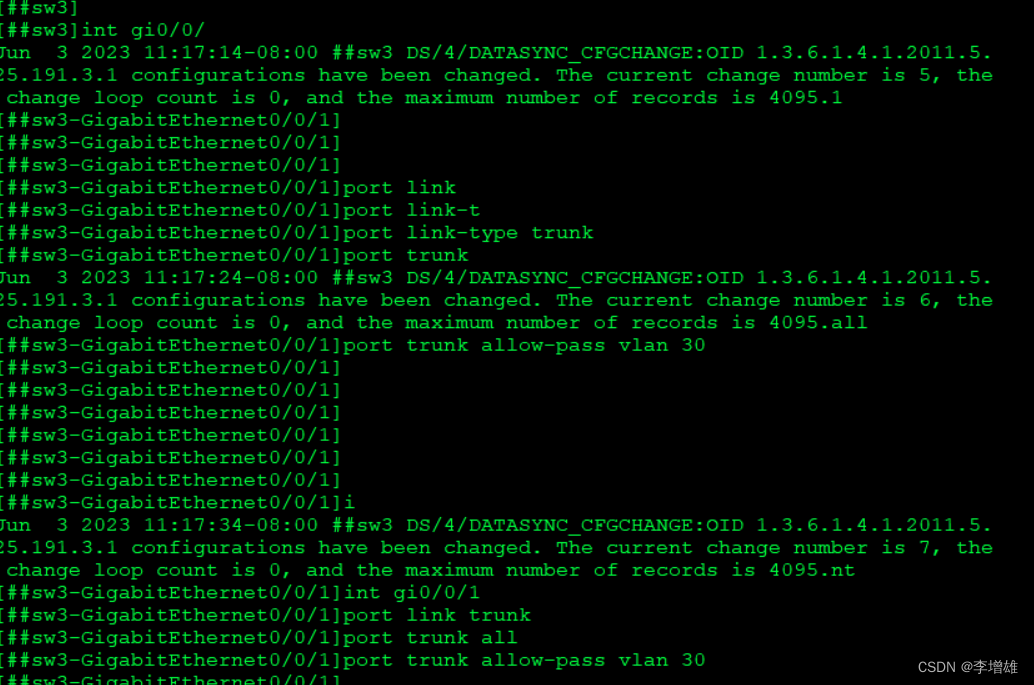

 汇聚sw3

 其他汇聚交换机也同样方法配置即可

主要配置在核心层交换机：

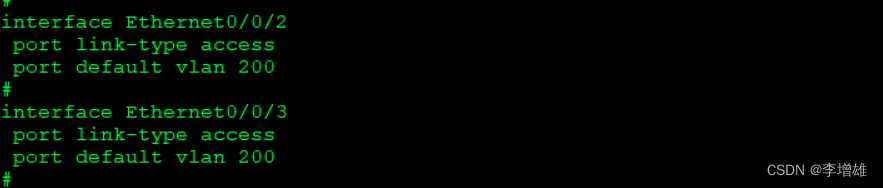

先配接入SW8：接入两个服务器用access

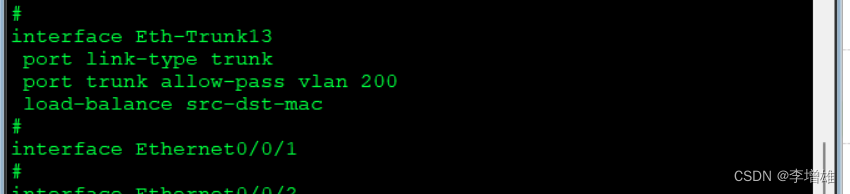

 负载均衡

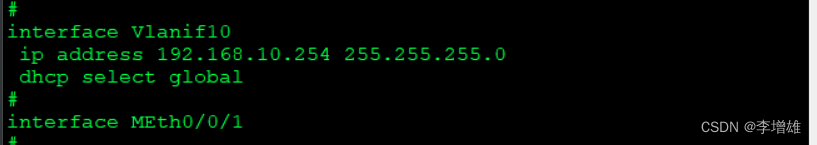

 在sw1上配置DHCP给所有主机分配地址

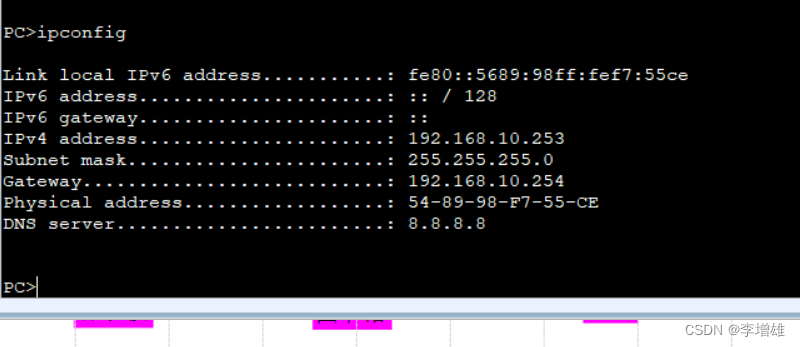

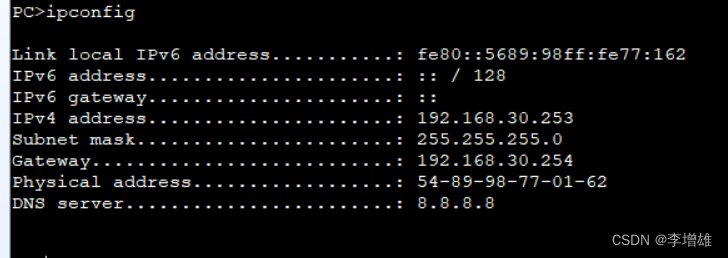

 成功获得地址

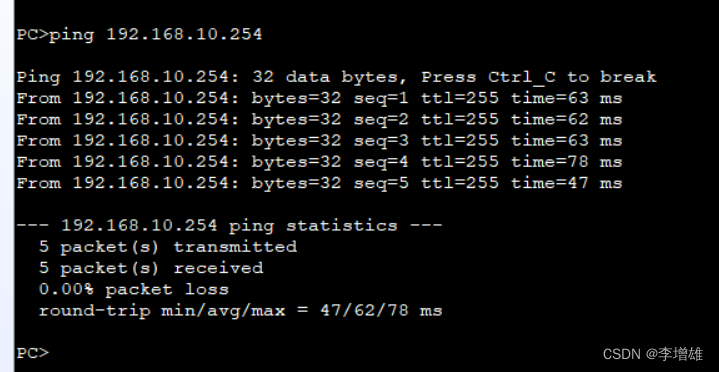

 并ping自己的网关192.168.10.254

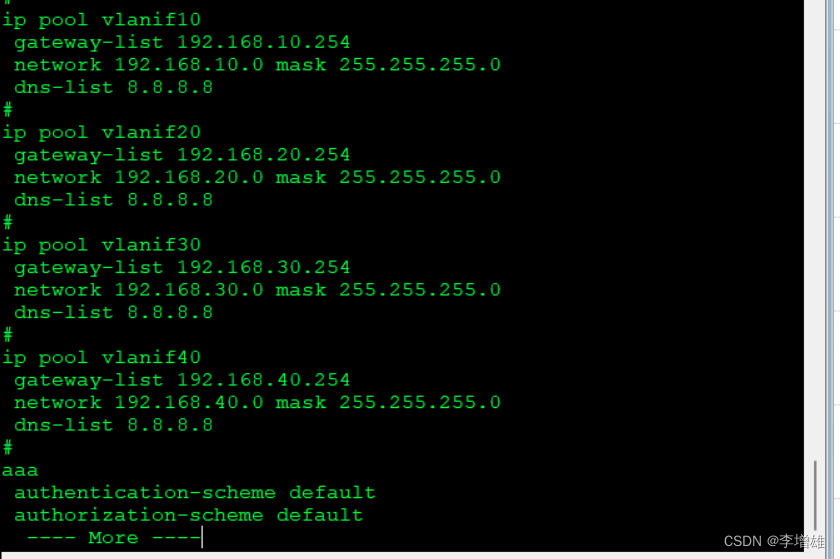

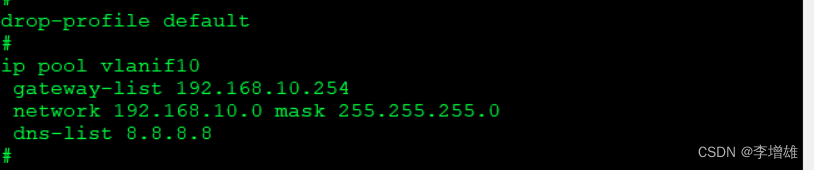

 其他地址池一样配置

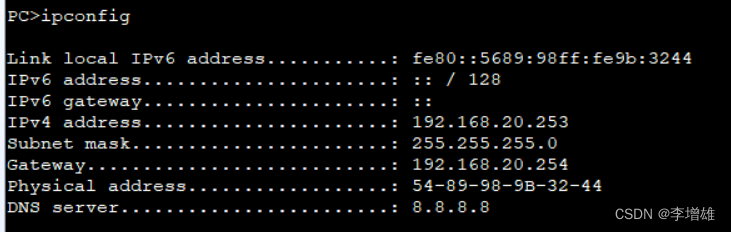

 所有主机均已获得地址



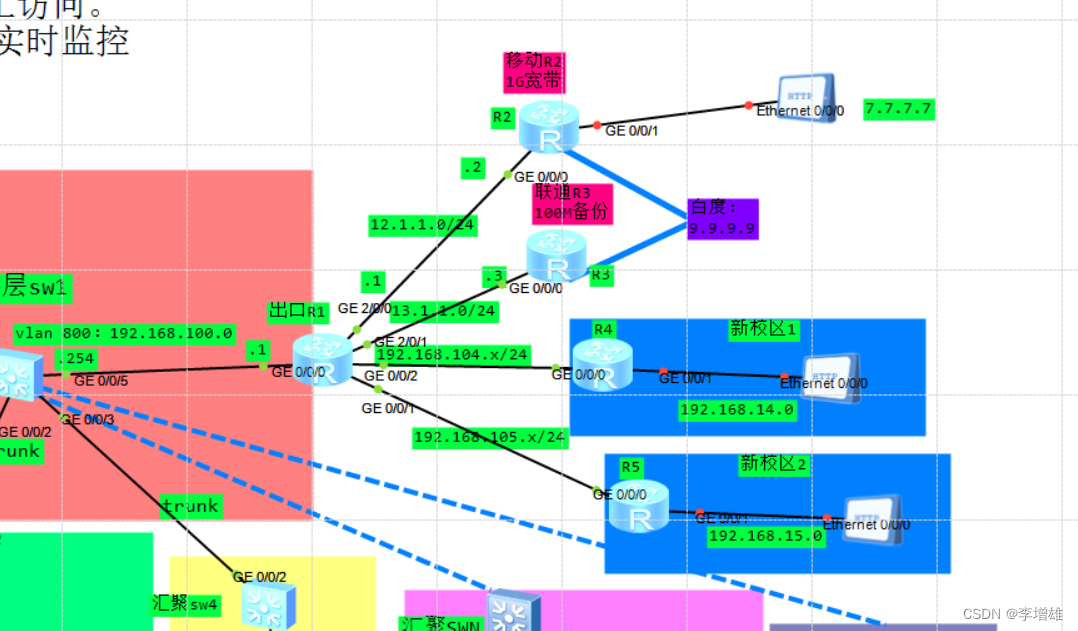

 接下来配置路由器R1

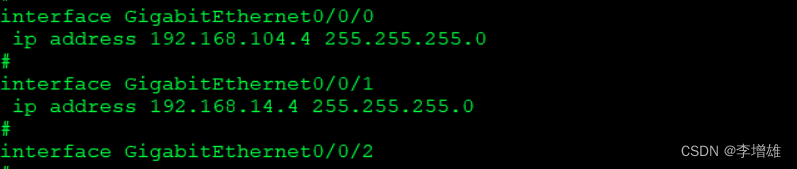

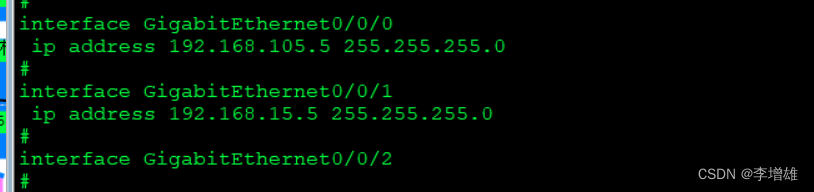

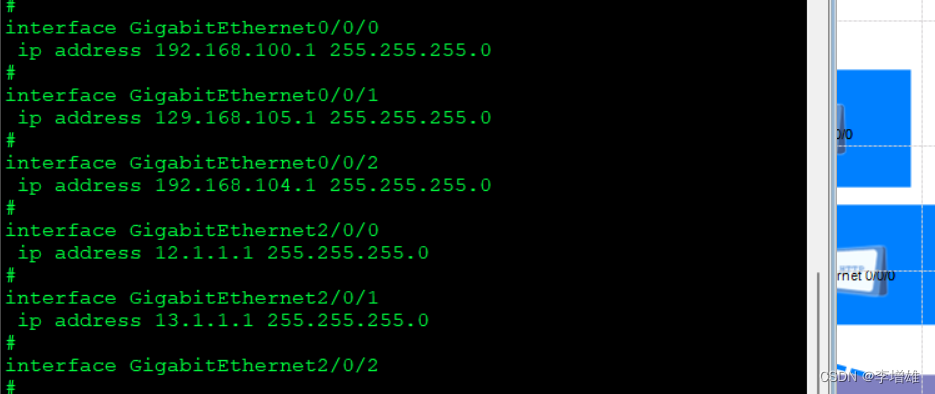

 R1接口配置

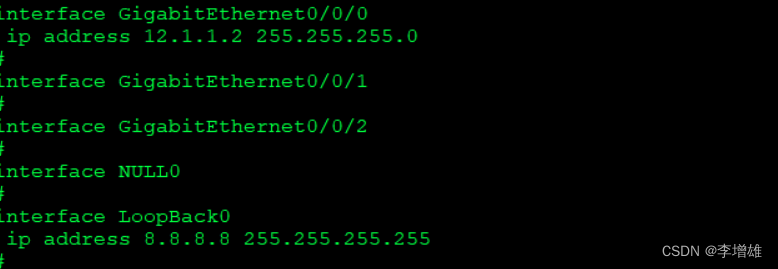

 R2  R3 R4 R5 依次如下：

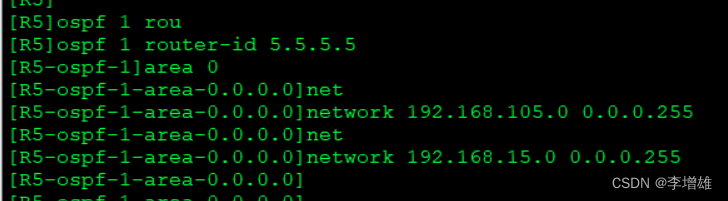

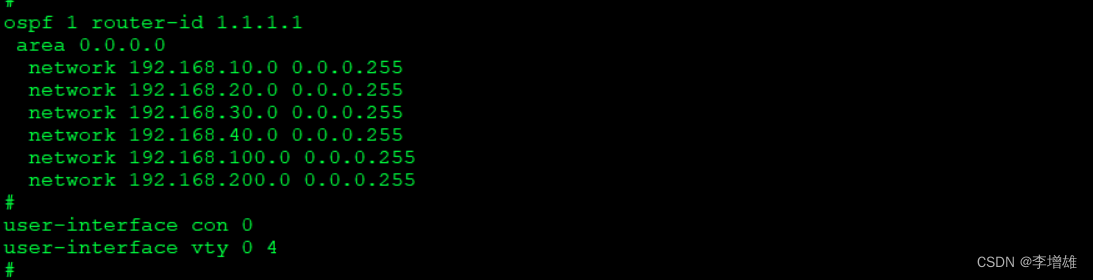

 配置ospf

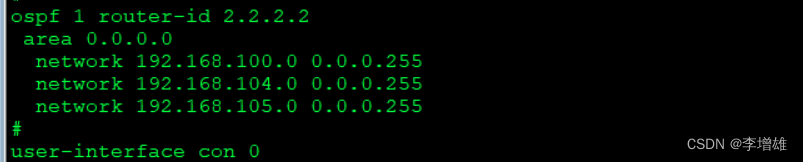

sw1

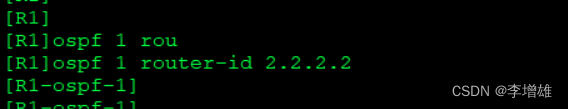

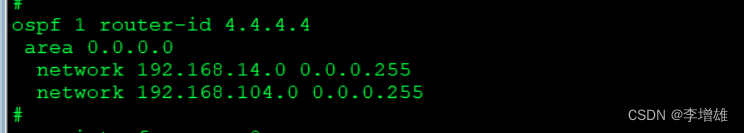

 R1



 router id 可写可不写，如果有环回地址，ospf优先选择环回地址，没有则选择接口地址





 查看路由表



 到此，已经实现基本通信，接下来配置路由器出口

在sw1上配置静态指向路由器

 路由器上

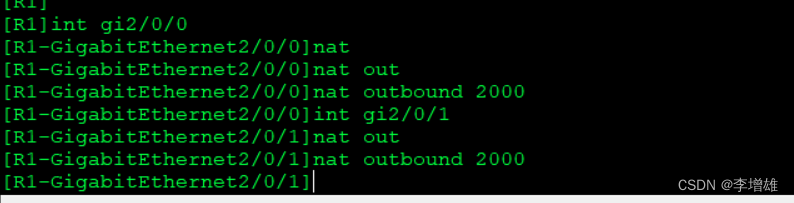

NAT配置

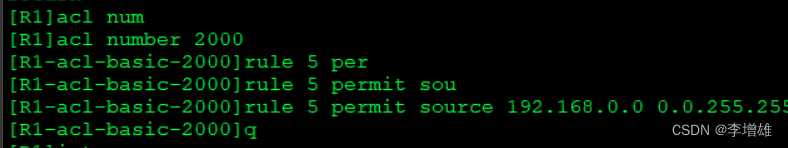

 先写acl    内网使用网段是192.168.0.0，所以写一条ACL2000就ok ，然后将2000挂在出口上

 最后配置ACL 访问控制：

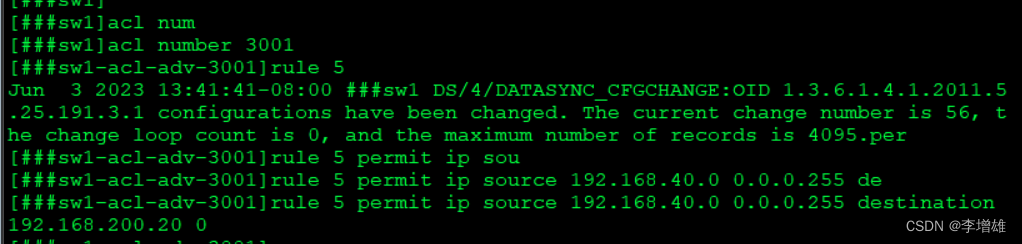

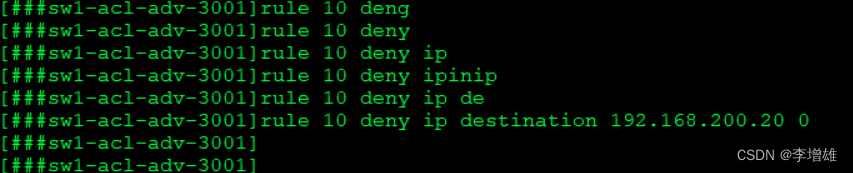

只允许行政楼所在vlan40可以访问财务服务器，在sw1 配置acl，只允许192.168.40.0网段通过，其余都deny掉，并在sw1的eth-trunk下挂接



 配置第二条：不允许vlan20 的主机访问外网：可以访问新校区

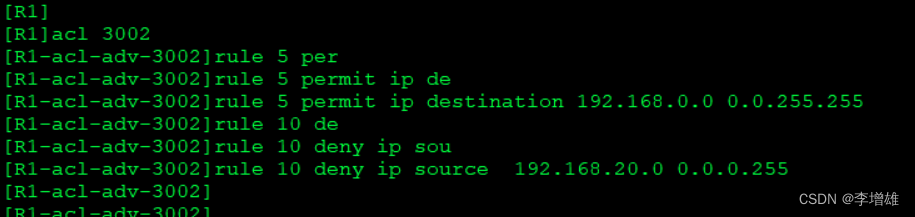

在路由器上配置acl3002

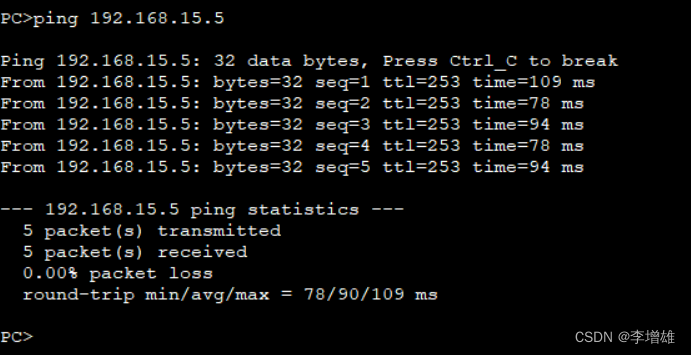

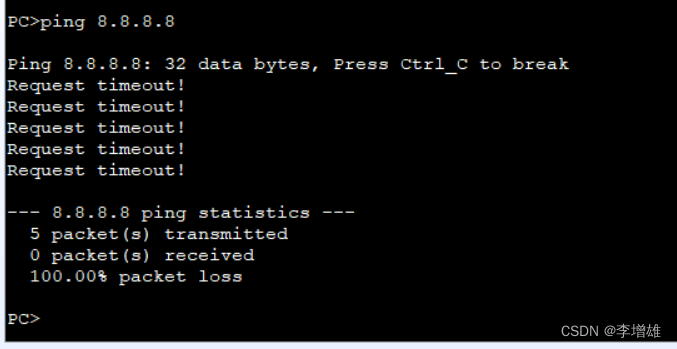

 检查acl是否匹配：配置acl后vlan20 网段ping不通8.8.8.8，但是可以ping通新校区的网段：



 实验到此结束！
