NAT基础知识点及实验配置（详细版）

一.基本原理

    nat是改变IP报文中源目地址的一种处理方式；让局域网用户访问外网资源，也可以设定内部的应用对外提供服务;NAT功能通常被集成到路由器，防火墙等设置中。

1.私有地址范围：

·A类：10.0.0.0——10.255.255.255

·B类：172.16.0.0——172.31.255.255

·C类：192.168.0.0——192.168.255.255

2.NAT类型

（1）静态NAT

静态nat

·内网中主机私有ip地址与一个公网IP地址相绑定；

·实现一对一转换；

·实际中很少使用，因为一个公网ip地址无法为内网多台主机提供服务。

（2）动态NAT

·动态nat基于地址池来实现私有地址和共有地址的转换

（3）NAPT

·网络地址端口转换NAPT允许多个内部内网地址映射到同一个公有地址的不同端口

·“内部网络ip+端口号”与“公网ip+端口号”一对一绑定

（4）Easy IP

·是NAPT的一种方式，直接借用路由器出接口IP地址作为公网地址；

·常用于拨号上网的网络环境中；

·拨号得到的公网地址自动成为转换的公网IP；

·所有的内网主机的需要使用这个临时的公网获取的IP地址访问网络。

（5）NAT服务器

·用于内网应用对外提供服务；

·静态配置公网“IP地址+端口号”和私有“IP地址+端口号”之间的转换；

·公网用户只知道通过公网IP地址访问服务，内网的IP隐藏起来起到保护作用。

二.实验配置

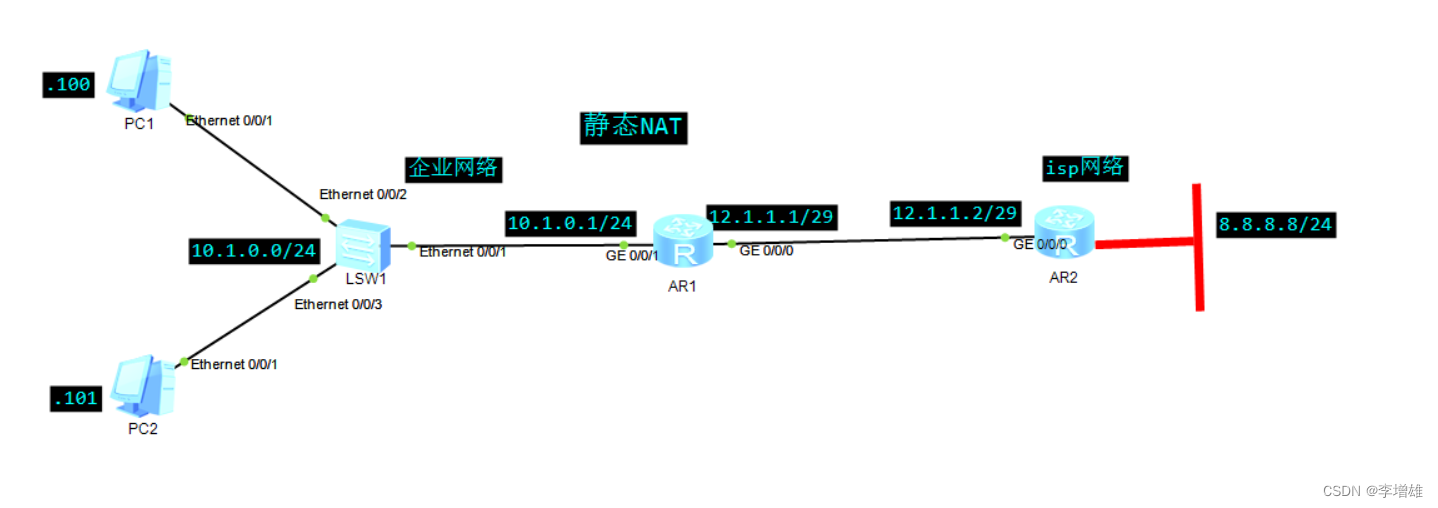

1.静态NAT配置

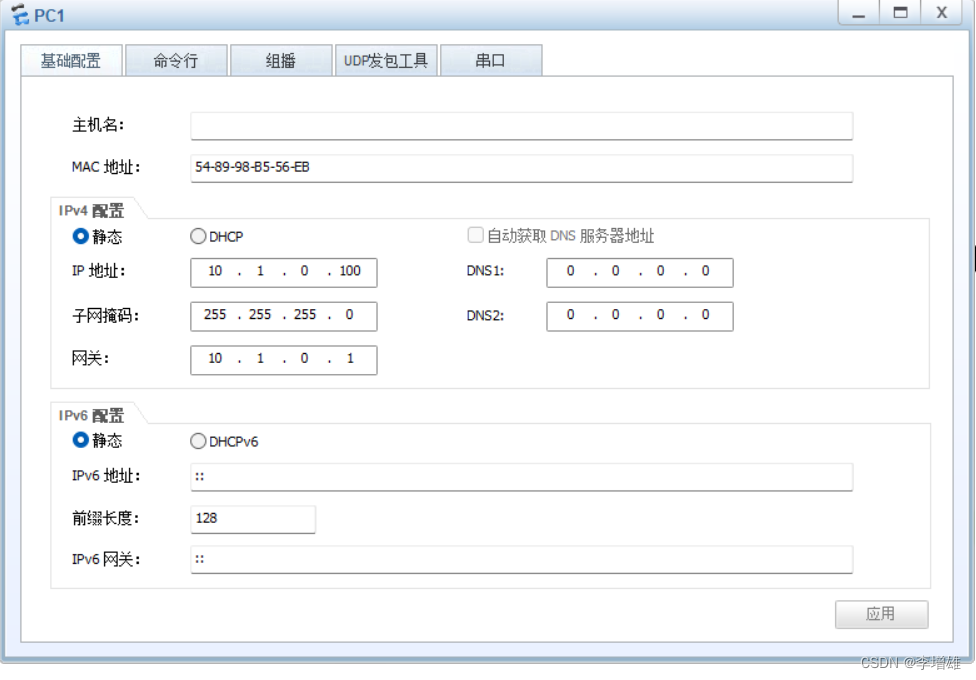

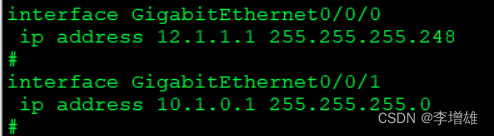

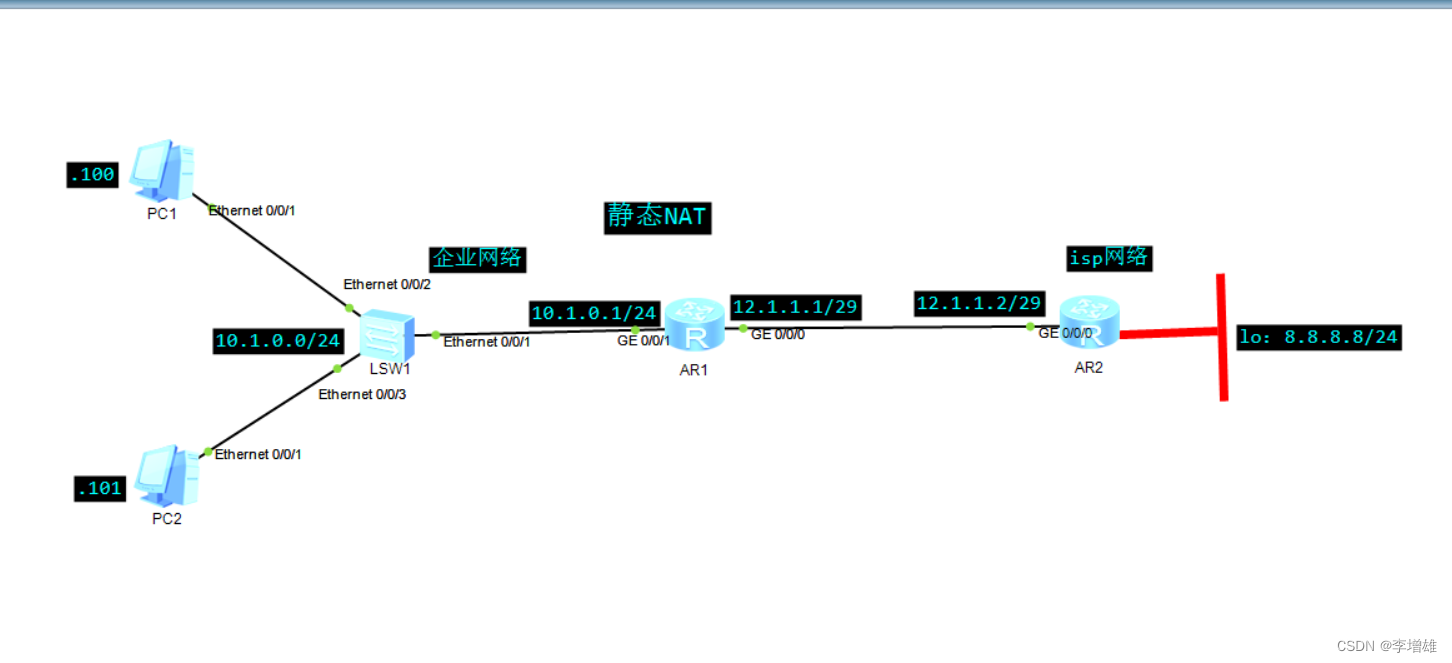

 基础配置接口IP/pc等，只列举一个

 在AR2配置一个环回IP地址8.8.8.8/24 用来模拟Internet 中的地址

·配置路由

（1）若在R1上配置静态路由：IP route-static 0.0.0.0  0.0.0.0  12.1.1.2

此时pc端与AR2并不能相通，因为去往AR2后没有返回的路由

但由于在实际生活中，公网地址不可能有私网地址路由，所以不能配置静态静态路由的方法连接

所有此时应当使用静态NAT的配置

（2）配置静态NAT的配置

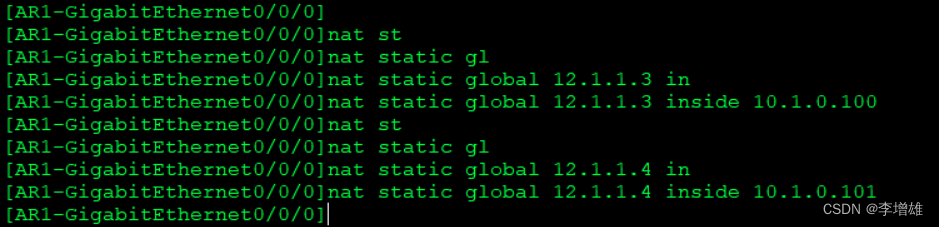

在网关路由器R1的G0/0/0配置一对一的nat映射

pc1的地址会被转换的global IP是12.1.1.3

pc2的地址会被转换的global IP是12.1.1.4

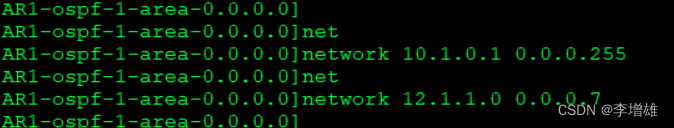

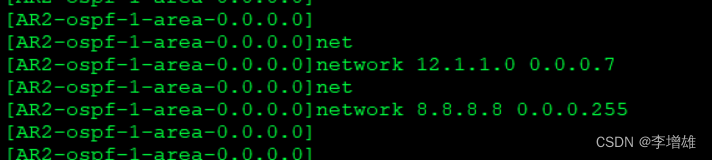

现在的话还需要添加一条去往8.8.8.8的路由，可以用ospf或者isis(isis我还没学到，就用ospf）

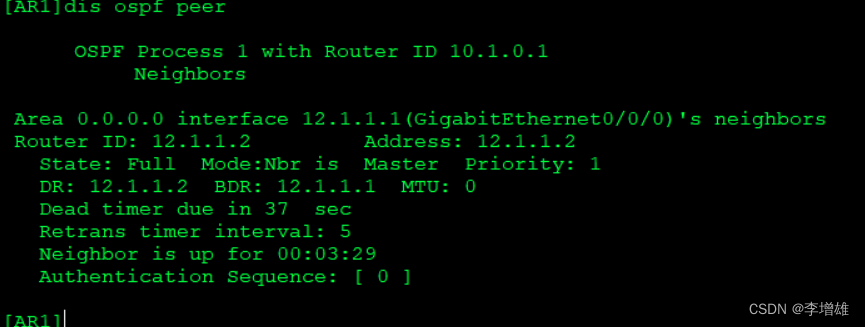

 配置完成后可以查看router id DR/BDR等信息

 也可以抓包（建议每次使用都抓捕报文，看不懂没关系，多看看这些报文，完了保存一下，时间久了可以看看）

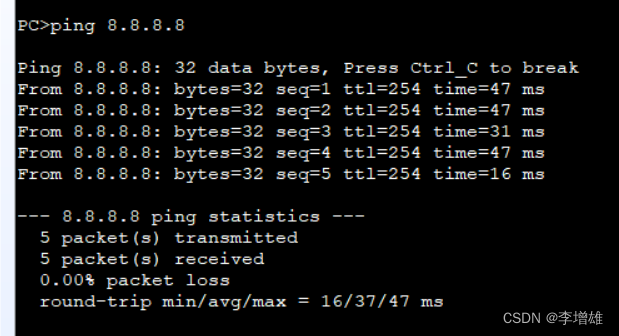

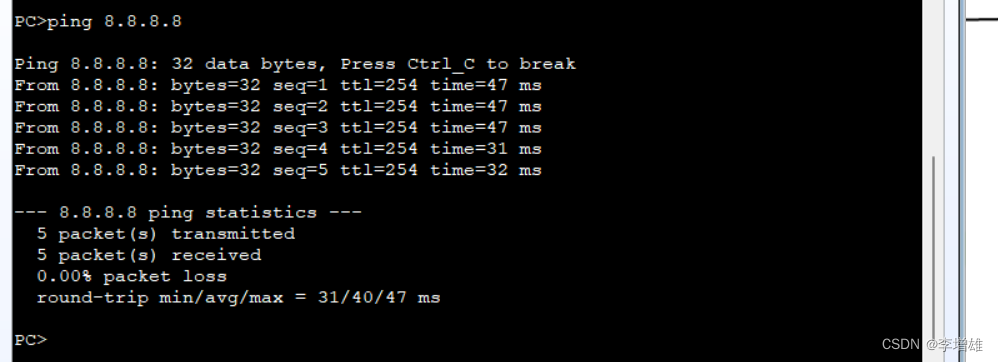

现在pc可以ping通8.8.8.8

现在在AR1的G0/0/0抓个包看一下

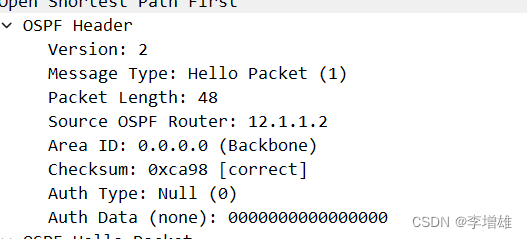

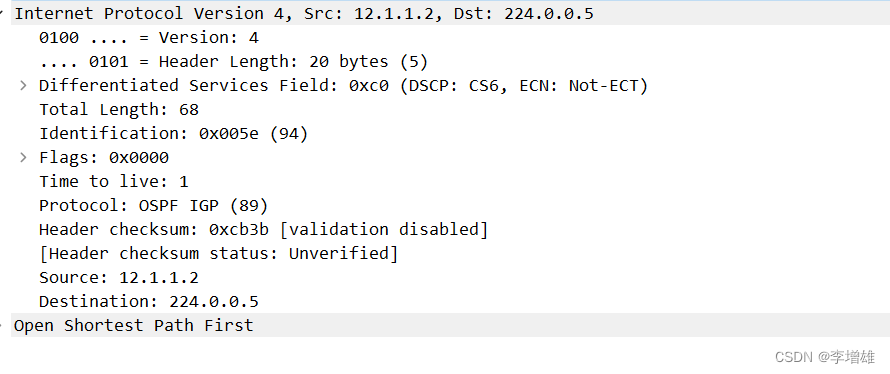

首先看一下ospf的hello包

 可以看到 版本信息/源地址  ospf的组播地址，长度，flags，头部校验，邻接状态等等

 总言而止多看看

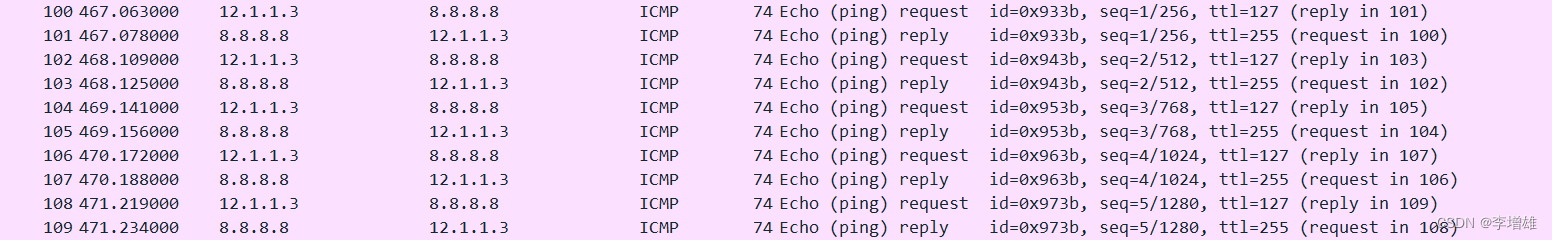

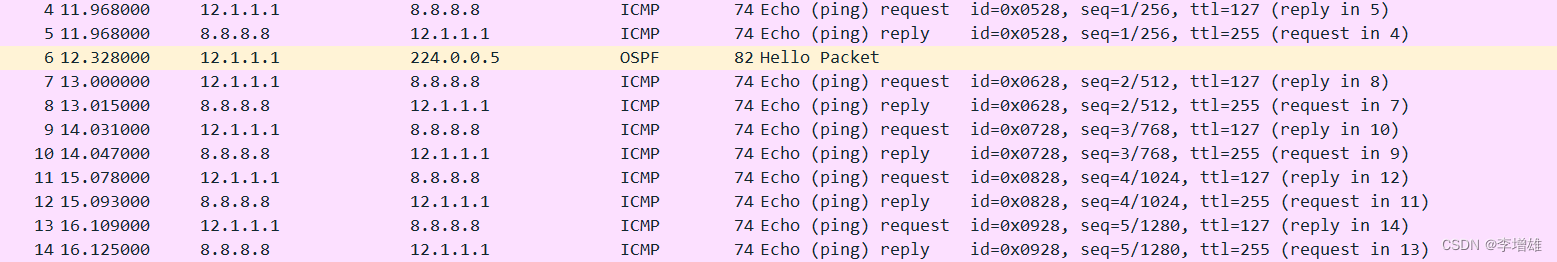

再看看icmp的包

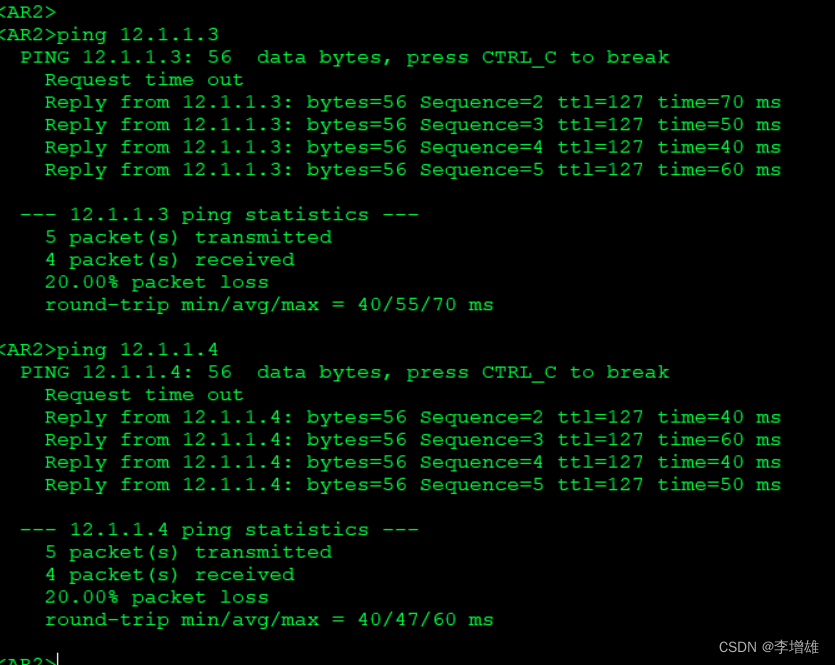

注意：AR2并不知道pc端的真正路由，他只知道ping通12.1.1.3和12.1.1.4，并且与AR1是直连（通过ttl值知道的）。

 2.NAPT的配置

拓扑继续用刚才拓扑，只删除静态NAT的配置即可。

 配置NATP过程：

（1）使用ACL匹配内网AR1需要转换的私网地址：

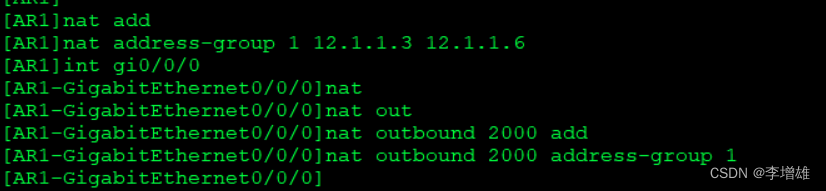

（2）配置可用的公有IP地址组：

（3）使用前面两个步骤中配置好的acl和nat地址组到公有地址nat的转换关系：

 配置完成查看配置结果

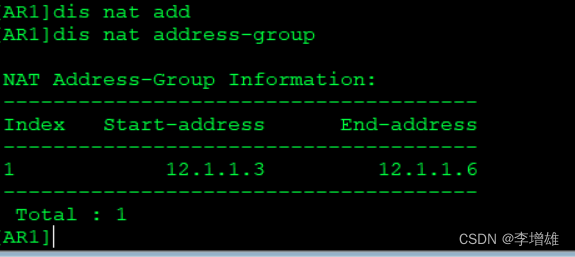

·查看NAT公有地址池：dis nat  address-group

目前公有地址池中包含的地址范围是12.1.1.3——12.1.1.6

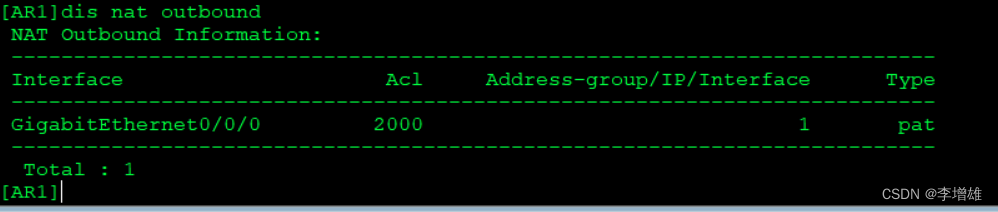

·查看NAT转换表项：dis  nat  outbound

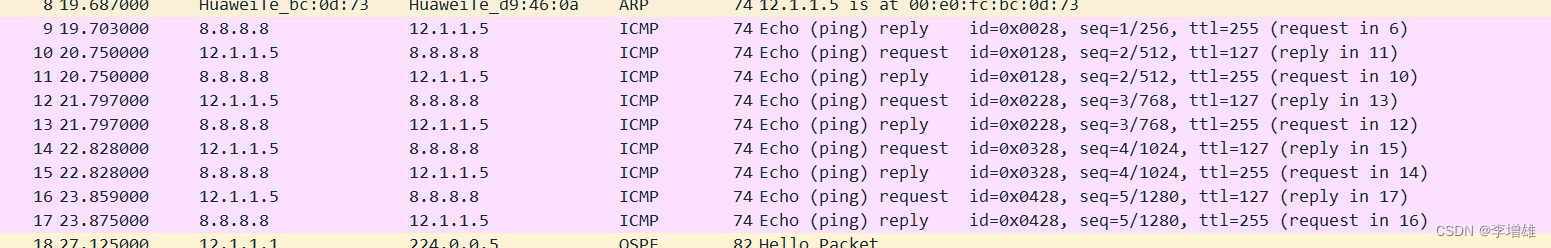

·在AR1上g0/0/0抓包可知，都转发为相同的公有地址：12.1.1.5

三.Easy IP的配置

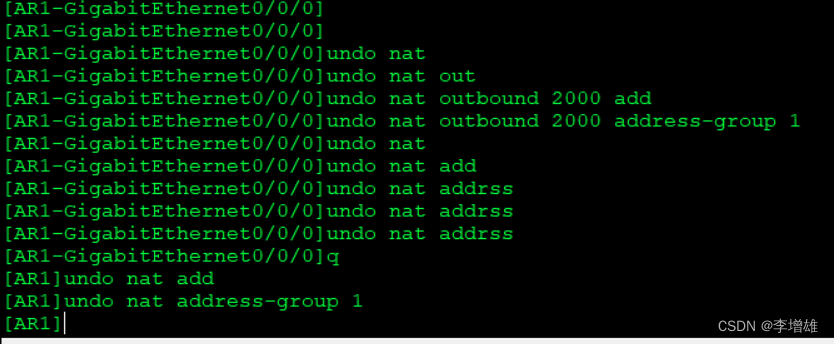

1.继续用上面拓扑，初始化设备



 2.easy IP 配置

 ACL2000在NAPT的配置中配过，可以直接用

3.查看配置结果

·pc  ping8.8.8.8

 ·抓包可知，都转换为相同的公网地址

 四.NAT server的配置后期在配（现在时间不够了，做这个得花较长时间）

谢谢各位，希望各位网友给予评价
