本文主要讲解Telephony中Phone相关的知识。

1. Android N中Phone的改变

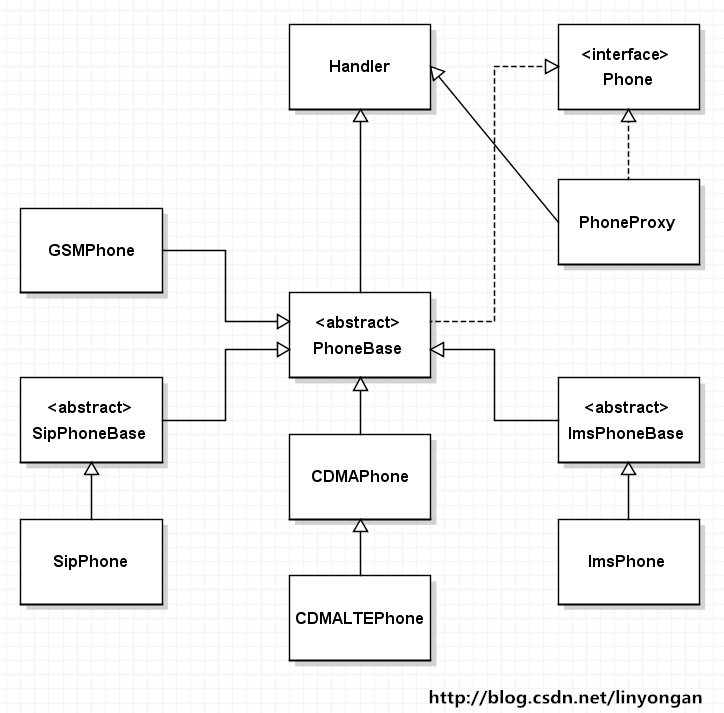

Android 6.0时，Phone的继承关系：
这里写图片描述

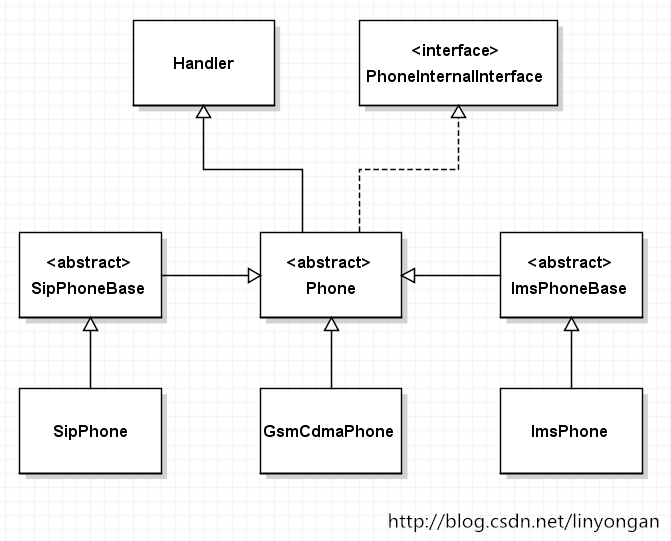

在Android N中，Phone的继承关系：
这里写图片描述

变化1： GSMPhone和CDMAPhone合并成了GsmCdmaPhone，合并之后，某些方法当然需要对GSM Phone和CDMA Phone进行分别处理，举个例子:

    @Override
    public void setCallWaiting(boolean enable, Message onComplete) {
        //如果是GSM Phone
        if (isPhoneTypeGsm()) {
            Phone imsPhone = mImsPhone;
            //对IMS的处理
            if ((imsPhone != null)
                    && ((imsPhone.getServiceState().getState() == ServiceState.STATE_IN_SERVICE)
                    || imsPhone.isUtEnabled())) {
                //走IMS流程
                imsPhone.setCallWaiting(enable, onComplete);
                return;
            }
            mCi.setCallWaiting(enable, CommandsInterface.SERVICE_CLASS_VOICE, onComplete);
        } else {
            //如果是CDMA Phone
            loge("method setCallWaiting is NOT supported in CDMA!");
        }
    }

GSMPhone和CDMAPhone合并之后，PhoneProxy的作用就不大了，所以在Android N中PhoneProxy被删除了。
变化2：Phone.java取代了以前的PhoneBase.java(内部的方法有小部分修改)，Phone.java变成了所有关系的中心枢纽。
变化3：接口变成了PhoneInternalInterface，因为PhoneProxy已不存在了，实现了PhoneInternalInterface接口的只剩下Phone.java，所以删掉了PhoneInternalInterface中大量的register/unregister的接口，这些register/unregister的方法留在Phone.java中即可，PhoneInternalInterface接口变得更加精简；

$\color{red}{本文来自}$ http://blog.csdn.net/linyongan $\color{red}{，转载请务必注明出处。}$

2. Phone从哪里来

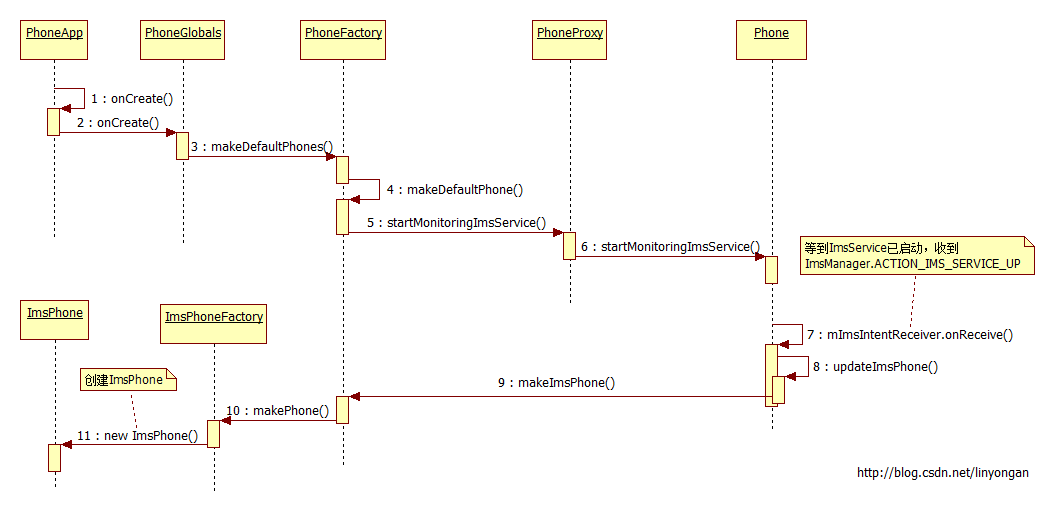

这里写图片描述
（备注：上面时序图中的是谷歌原生的流程，跟高通的有点不一样。）
Android中有三种PhoneFactory：
PhoneFactory.java ——–>用于创建GsmCdmaPhone对象；
ImsPhoneFactory.java ——–>用于创建ImsPhone对象；
SipPhoneFactory.java ——–>用于创建SipPhone对象。
其中，GsmCdmaPhone对象是在Phone进程启动之后创建的（步骤1~6）；之后，等到ImsService启动之后，就会创建ImsPhone（步骤7~11）。

2.1 Phone进程的启动

在Android中进程名一般对应的是该APP的包名，所以我们可以在源码中找package=”com.android.phone”。
接着你就会在/packages/services/Telephony/AndroidManifest.xml文件中看到：

<manifest xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:androidprv="http://schemas.android.com/apk/prv/res/android"
        package="com.android.phone"
        coreApp="true"
        android:sharedUserId="android.uid.phone"
        android:sharedUserLabel="@string/phoneAppLabel"
>

再往下翻翻，你就会看到application的名字是PhoneApp，application是最早被创建的，所以PhoneApp.java就是Phone进程启动的入口。

    <application android:name="PhoneApp"
                 //在系统启动之时，ActivityManagerService的systemReady()
                 //会加载所有persistent为true的应用
                 android:persistent="true"
                 android:label="@string/phoneAppLabel"
                 android:icon="@mipmap/ic_launcher_phone"
                 android:allowBackup="false"
                 android:supportsRtl="true"
                 android:usesCleartextTraffic="true">

2.2 Phone对象的初始化

在PhoneFactory.java的makeDefaultPhone方法中（时序图中的步骤3）

    public static void makeDefaultPhone(Context context) {
        ......
        //创建DefaultPhoneNotifier对象。
        sPhoneNotifier = new DefaultPhoneNotifier();

        //根据待机模式计算出要创建Phone对象的数量
        int numPhones = TelephonyManager.getDefault().getPhoneCount();
        //创建networkMode、PhoneProxy、RIL的数组，用于存储对应的对象
        int[] networkModes = new int[numPhones];
        //Android 6.0
        //sProxyPhones = new PhoneProxy[numPhones];
        //Android N中没有了PhoneProxy，所以通过getDefaultPhone()得到的就是Phone实例
        sPhones = new Phone[numPhones];
        sCommandsInterfaces = new RIL[numPhones];

        for (int i = 0; i < numPhones; i++) {
            // reads the system properties and makes commandsinterface
            // Get preferred network type.
            networkModes[i] = RILConstants.PREFERRED_NETWORK_MODE;
            Rlog.i(LOG_TAG, "Network Mode set to " + Integer.toString(networkModes[i]));
            //创建RIL，此时的i对应的是PhoneID。
            sCommandsInterfaces[i] = new RIL(context, networkModes[i],
                            cdmaSubscription, i);
        }
        ......
        for (int i = 0; i < numPhones; i++) {
              Phone phone = null;
              //根据不用的类型，创建不同的Phone对象
              int phoneType = TelephonyManager.getPhoneType(networkModes[i]);
              if (phoneType == PhoneConstants.PHONE_TYPE_GSM) {
                  phone = new GsmCdmaPhone(context,
                          sCommandsInterfaces[i], sPhoneNotifier, i,
                          PhoneConstants.PHONE_TYPE_GSM,
                          //Android N中新增TelephonyComponentFactory类，主要用来
                          //初始化CallTracker、ServiceStateTracker、DcTracker等对象
                          TelephonyComponentFactory.getInstance());
             } else if (phoneType == PhoneConstants.PHONE_TYPE_CDMA) {
                  phone = new GsmCdmaPhone(context,
                          sCommandsInterfaces[i], sPhoneNotifier, i,
                          PhoneConstants.PHONE_TYPE_CDMA_LTE,
                          TelephonyComponentFactory.getInstance());
             }
             Rlog.i(LOG_TAG, "Creating Phone with type = " + phoneType + " sub = " + i);

            sPhones[i] = phone;
        }
        .....
        // Start monitoring after defaults have been made.
        // Default phone must be ready before ImsPhone is created
        // because ImsService might need it when it is being opened.
        for (int i = 0; i < numPhones; i++) {
            //开始监听ImsService，如果ImsService已启动，进而执行创建ImsPhone对象
            sPhones[i].startMonitoringImsService();
        }
    }

2.3 为Phone实例注册监听事件

PhoneGlobals.java的onCreate()方法中

    public void onCreate() {
        if (mCM == null) {
            // Initialize the telephony framework
            //先创建Phone实例
            PhoneFactory.makeDefaultPhones(this);
            mCM = CallManager.getInstance();
            for (Phone phone : PhoneFactory.getPhones()) {
                //把新创建的Phone实例传递进来
                mCM.registerPhone(phone);
            }
        }
    }

由CallManager来管理这些Phone实例并且为它们注册监听事件。

    // list of registered phones, which are PhoneBase objs
    private final ArrayList<Phone> mPhones;

    public boolean registerPhone(Phone phone) {
        Phone basePhone = getPhoneBase(phone);

        if (basePhone != null && !mPhones.contains(basePhone)) {

            if (DBG) {
                Rlog.d(LOG_TAG, "registerPhone(" +
                        phone.getPhoneName() + " " + phone + ")");
            }

            if (mPhones.isEmpty()) {
                mDefaultPhone = basePhone;
            }
            //管理Phone实例
            mPhones.add(basePhone);
            mRingingCalls.add(basePhone.getRingingCall());
            mBackgroundCalls.add(basePhone.getBackgroundCall());
            mForegroundCalls.add(basePhone.getForegroundCall());
            //为Phone实例注册监听事件
            registerForPhoneStates(basePhone);
            return true;
        }
        return false;
    }

    private void registerForPhoneStates(Phone phone) {
        ......
        phone.registerForDisconnect(handler, EVENT_DISCONNECT,mRegistrantidentifier);
        phone.registerForIncomingRing(handler, EVENT_INCOMING_RING,mRegistrantidentifier);
        ......
    }

3. Phone有什么作用

回忆第2小节创建GsmCdmaPhone对象时

      sPhoneNotifier = new DefaultPhoneNotifier();
      sCommandsInterfaces[i] = new RIL(context, networkModes[i],
                            cdmaSubscription, i);

      phone = new GsmCdmaPhone(context,
              sCommandsInterfaces[i], sPhoneNotifier, i,
              PhoneConstants.PHONE_TYPE_GSM,
              TelephonyComponentFactory.getInstance());

先初始化了DefaultPhoneNotifier和RIL对象，将它们作为参数，再创建GsmCdmaPhone。
所以在GsmCdmaPhone中可以直接操纵这两个对象的方法。
DefaultPhoneNotifier实现了PhoneNotifier接口，PhoneNotifier接口中定义了很多notifyXXX的接口，所以DefaultPhoneNotifier主要的作用就是上报消息

public interface PhoneNotifier {

    public void notifyPhoneState(Phone sender);
    public void notifyServiceState(Phone sender);
    ...
}

而RIL对象主要作用是跟modem交互。
因此，Phone实例就间接地拥有了跟modem交互的能力和上报消息的能力，再加上Phone实例自身就有监听事件的能力，所以Phone的作用就是：
1.注册监听事件，及时上报消息（Call状态变化、Service状态变化、新来电等等）
2.间接地为其他类提供跟modem交互的服务。
