引言

在现代科技发展的背景下,微控制器已经成为各种电子设备的核心部件。51单片机作为一种常用的微控制器,具有广泛的应用领域。STC89C52RC是一款基于51单片机内核的高性能单片机,具备强大的功能和灵活性。51单片机作为其中的一种,以其稳定可靠、易于编程等特点,被广泛应用于各种嵌入式系统中。它不仅可以控制各种外设,还可以实现复杂的算法和逻辑运算。STC89C52RC作为一款51单片机,具备更高的性能和更多的接口,可以满足更多的应用需求。

数码管作为一种常见的显示设备,被广泛应用于各种计时、计数和显示场合。其基本原理是利用LED(发光二极管)的发光特性,通过控制LED的亮灭状态来显示数字、字母和符号。数码管通常由七段LED组成,每个LED代表一个段,通过控制不同的段亮灭组合,可以显示不同的字符。

数码管的工作方式基于多路复用技术。通过在不同的时间段内,分别控制不同的段亮灭,来实现多个字符的显示。这种方式可以有效地减少所需的引脚数量,提高了系统的灵活性和可扩展性。


一、数码管静态显示

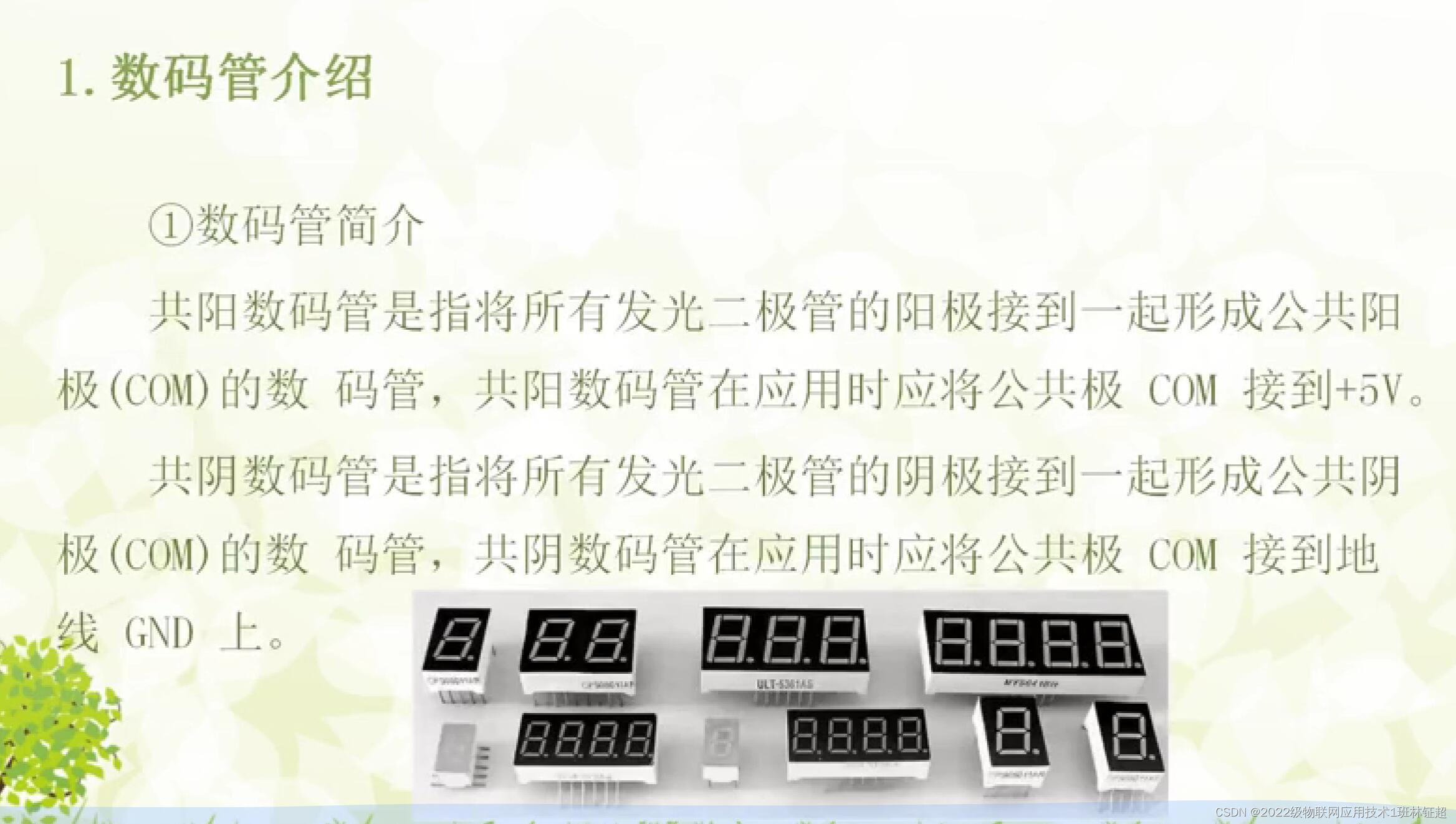

1.数码管介绍

共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管,共阳数码管在应用时应将公共极 COM 接到+5V。

共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管,共阴数码管在应用时应将公共极 COM接到地线GND上。

数码管是一种常见的数字显示设备,它由数个发光二极管(LED)组成,用于显示数字和一些基本的字符。数码管广泛应用于各种电子设备和仪器中,如电子钟、计时器、温度计等。

数码管的使用非常简单,只需通过微控制器或其他电路将相应的电信号发送到数码管的控制引脚即可。通过适当的控制信号,我们可以实现数字的显示、计时、计数等功能。数码管还可以通过调节亮度来满足不同环境下的需求。

除了基本的数字显示,数码管还可以显示一些字母、符号和特殊字符。通过适当的编码方式,我们可以将这些字符转换成对应的数字信号,然后通过数码管显示出来。

总之,数码管是一种简单而实用的数字显示设备,广泛应用于各种电子设备和仪器中。它的设计简单、使用方便,能够满足我们对数字显示的基本需求。随着技术的发展,数码管也在不断改进和升级,为我们提供更多更好的显示效果。

在这里插入图片描述

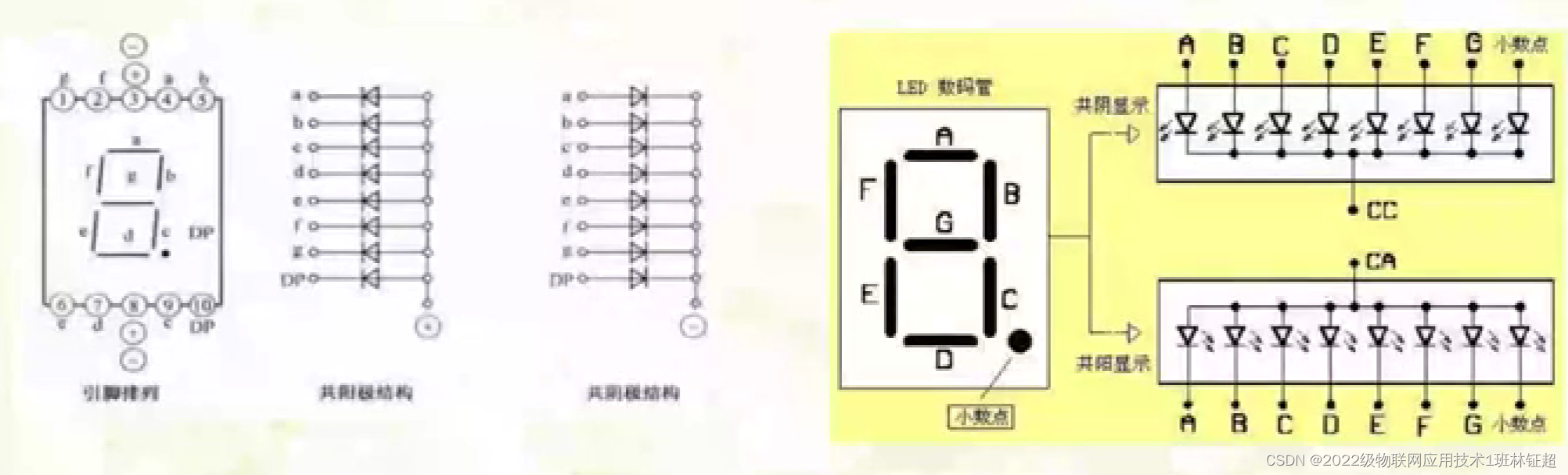

2.数码管显示原理

数码管是一种常见的数字显示设备,广泛应用于各种电子产品中。它由多个发光二极管(LED)组成,可以显示数字、字母和符号等信息。数码管显示原理基于LED的发光特性和数字电路的控制。

数码管的工作原理是通过控制LED的亮灭来显示不同的数字或字符。每个数码管由7个发光二极管组成,分别代表了数字0-9和一些字母和符号。这些发光二极管被称为“a”、“b”、“c”、“d”、“e”、“f”和“g”,它们按照特定的排列方式连接在一起,形成一个具有特定形状的数字或字符。

为了使数码管能够显示不同的数字或字符,需要通过控制电流的通断来控制LED的亮灭。数码管采用共阳或共阴的接线方式,其 ** 阳数码管的阳极(正极)连接到电源,而共阴数码管的阴极(负极)连接到电源。通过控制各个发光二极管的通断,可以实现对数码管的控制。
在这里插入图片描述

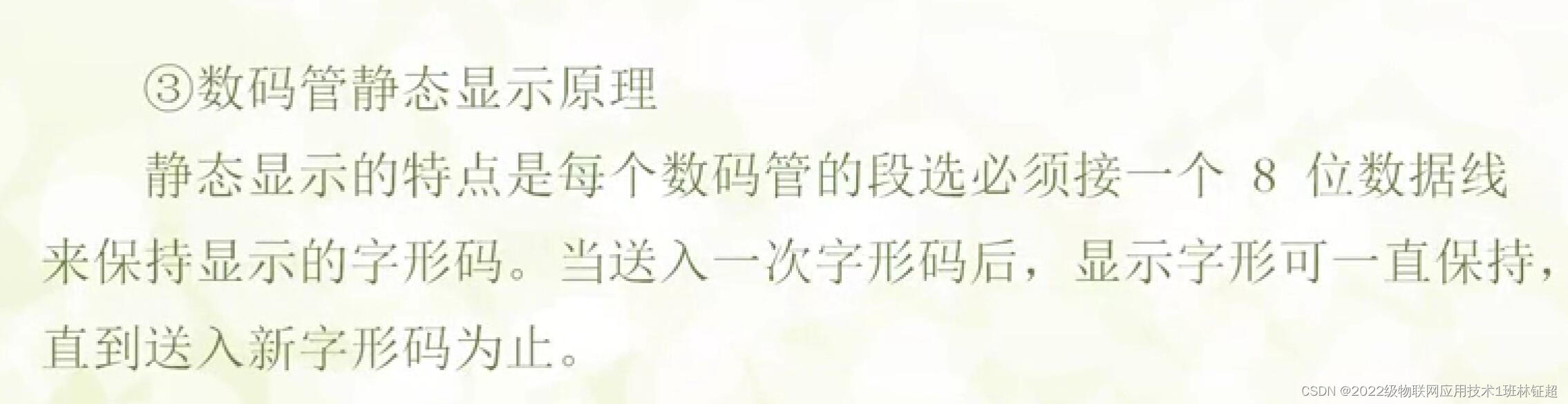

3.数码管静态显示原理

静态显示的特点是每个数码管的段选必须接一个8位数据线来保持显示的字形码。

当送入一次字形码后,显示字形可一直保持,直到送入新字形码为止。

在这里插入图片描述

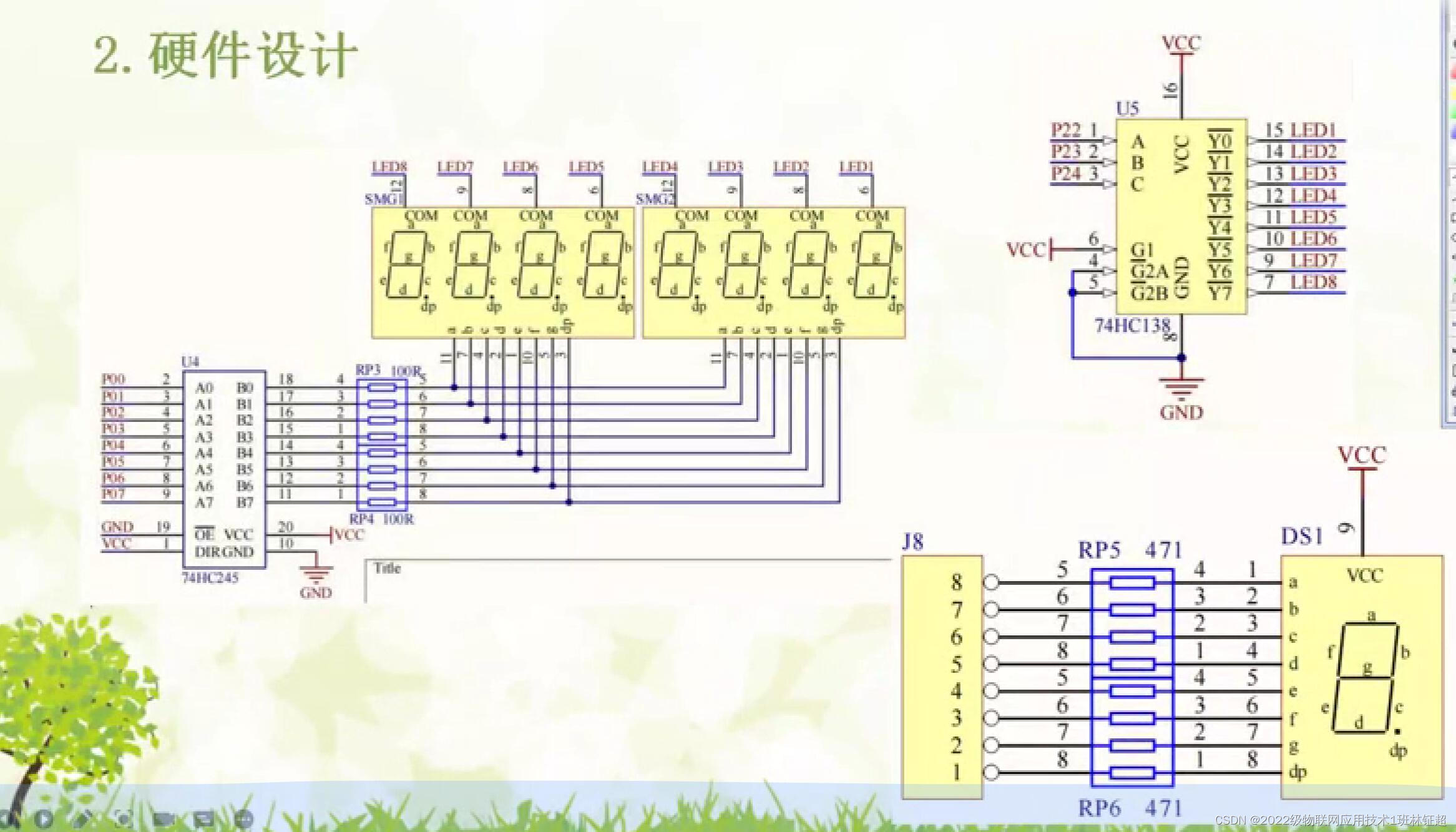

4.数码管静态显示硬件设计

在这里插入图片描述 数码管是一种常见的显示设备,广泛应用于电子产品中。它通过控制不同的发光二极管工作状态,实现数字、字母、符号等信息的显示。

数码管静态显示硬件设计是指通过硬件电路实现数码管的静态显示功能。在设计过程中,需要考虑以下几个方面。

首先,需要确定使用的数码管类型。常见的数码管有共阳数码管和共阴数码管两种。共阳数码管是指所有的阳极连接在一起,而阴极分别连接到不同的引脚;共阴数码管则是所有的阴极连接在一起,而阳极分别连接到不同的引脚。根据实际需求选择合适的数码管类型。

其次,需要确定所需显示的内容。数码管可以显示数字、字母、符号等信息。根据需要显示的内容确定数码管的位数和对应的驱动电路。例如,如果需要显示四位数字,则需要选择四位数码管和相应的驱动电路。

接下来,需要设计数码管的驱动电路。数码管的驱动电路通常由数码管驱动芯片、逻辑门电路、限流电阻等组成。其中,数码管驱动芯片负责控制数码管的亮灭状态,逻辑门电路用于控制数码管的输入信号,限流电阻用于限制电流大小,保护数码管。

最后,需要设计控制电路。控制电路可以通过按键、开关或者微控制器等方式实现。通过控制电路,可以控制数码管的显示内容和亮度等参数。

在实际搭建硬件电路时,需要根据设计要求连接数码管、驱动芯片、逻辑门电路、限流电阻和控制电路等元件。然后进行电路的调试和测试,确保数码管能够正常显示所需的内容。

总之,数码管静态显示硬件设计是一项基于硬件电路的工作,通过选择合适的数码管类型、确定显示内容、设计驱动电路和控制电路等步骤,实现数码管的静态显示功能。这种设计在电子产品中有广泛的应用,例如计算器、时钟、温度计等设备中都可以看到数码管的身影。

二、数码管动态显示

1.数码管动态显示原理

数码管是一种常见的数字显示设备,它由多个发光二极管(LED)组成。每个数码管可以显示0到9的数字,以及一些特殊字符如小数点和减号。数码管广泛应用于计算器、时钟、电子秤等电子设备中。

数码管的动态显示原理是通过快速切换不同的数码管来实现数字的显示。具体来说,数码管的每个LED都有一个对应的控制引脚。当需要显示某个数字时,控制引脚会被设置为高电平,使得相应的LED发光。同时,其他数码管的控制引脚会被设置为低电平,使得其他LED不发光。

为了实现动态显示,数码管的切换速度非常快,通常在几十毫秒的时间内完成。这样,人眼就会产生视觉暂留效应,即看到的数字是连续的,而不是闪烁的。例如,在一个四位数码管显示器中,每个数码管的切换速度可以达到50次/秒,从而实现流畅的数字显示。

在动态显示过程中,需要将要显示的数字按位分解,并依次控制每个数码管显示相应的数字。这通常通过微控制器或专用的数码管驱动芯片来实现。这些芯片可以根据输入的数字,自动控制数码管的切换,从而实现数字的动态显示。

除了数字,数码管还可以显示其他字符,如字母、符号等。这是通过将特定的数字模式发送到数码管来实现的。每个数字模式对应一个特定的字符,由相应的LED点亮或熄灭来表示。通过快速切换不同的数字模式,数码管可以显示出各种字符。

总之,数码管的动态显示原理是通过快速切换不同的数码管来实现数字和字符的显示。这种显示方式简单、可靠,并且在许多电子设备中得到广泛应用。随着技术的进步,数码管的显示效果和功能也在不断提升,为人们带来更好的使用体验。

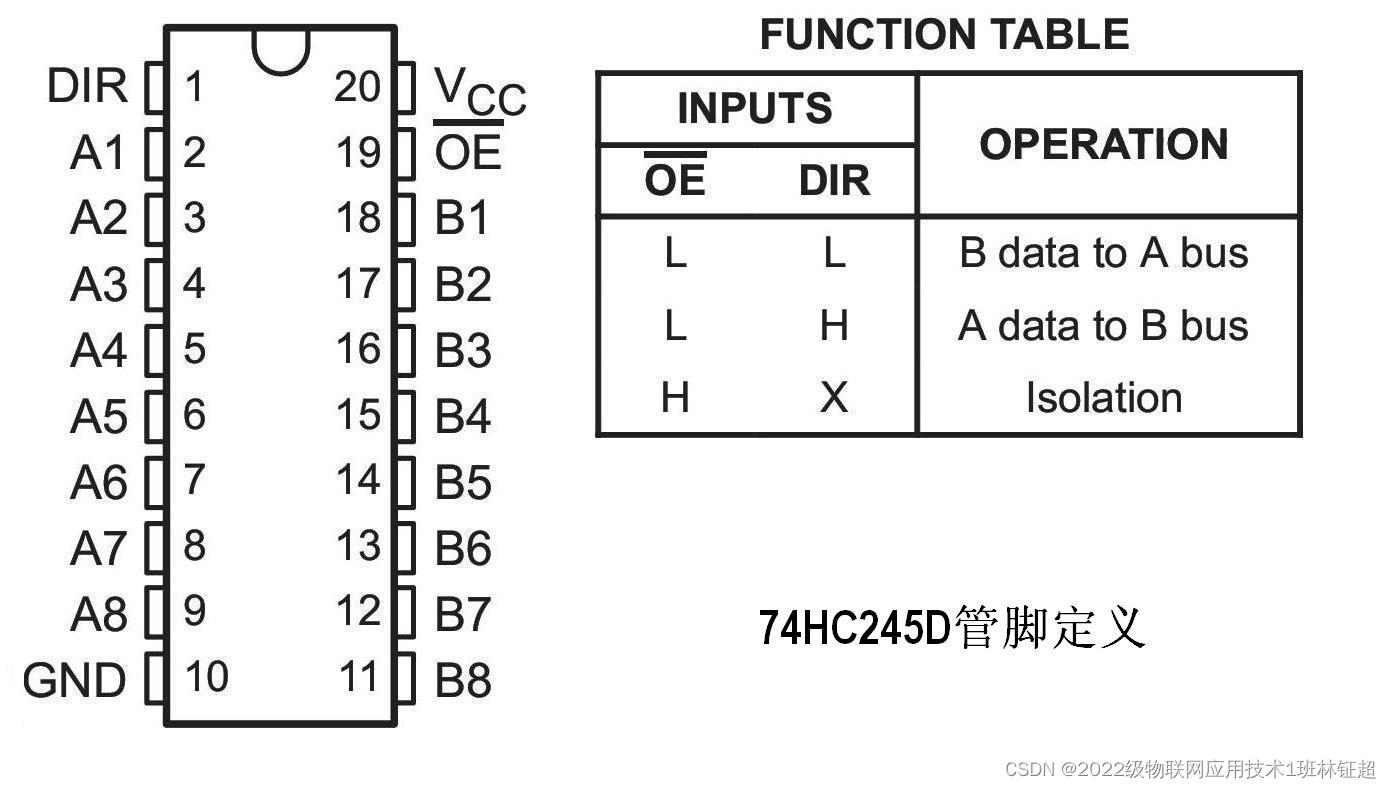

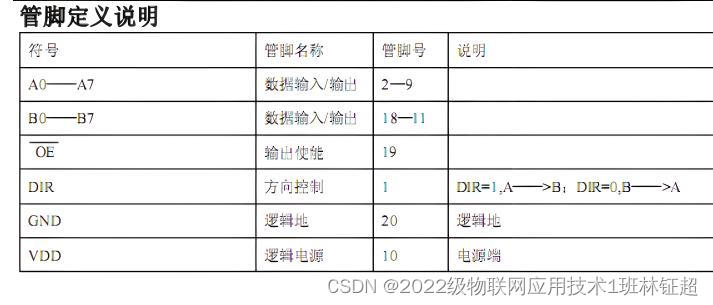

2.数码管动态显示原理——74HC245芯片介绍

在这里插入图片描述
在这里插入图片描述
74HC245芯片是一种常用的数码管动态显示控制芯片。它具有多个输入输出引脚,可实现对数码管的动态显示控制。

首先,让我们了解一下数码管的基本原理。数码管是一种常见的显示器件,由多个LED(发光二极管)组成。每个数码管由7个发光二极管组成,排列成数字“8”的形状。通过控制LED的亮灭来显示不同的数字和字符。

然而,数码管只有有限的引脚用于控制,因此需要使用74HC245芯片来实现动态显示。74HC245芯片是一种双向总线转换器,具有8个输入输出引脚。它可以将来自单片机或其他外部设备的信号转换为适合数码管的信号。

在使用74HC245芯片时,首先需要将数码管的共阳极或共阴极连接到芯片的输出引脚上。接下来,将芯片的输入引脚连接到单片机或其他控制设备的输出引脚上。通过控制单片机输出的电平,可以控制74HC245芯片的输入引脚,从而实现对数码管的控制。

当需要显示不同的数字或字符时,单片机通过改变输出引脚的电平来控制74HC245芯片的输入引脚。芯片会根据输入引脚的电平状态,将相应的信号传递到数码管上。由于芯片具有多个输入输出引脚,可以同时控制多个数码管的显示。

总结一下,74HC245芯片是一种常用的数码管动态显示控制芯片。它通过转换输入输出信号,实现对数码管的动态显示控制。通过连接单片机或其他外部设备,可以轻松地实现对数码管的控制,显示不同的数字和字符。这使得74HC245芯片成为电子产品中常见的显示控制解决方案之一。

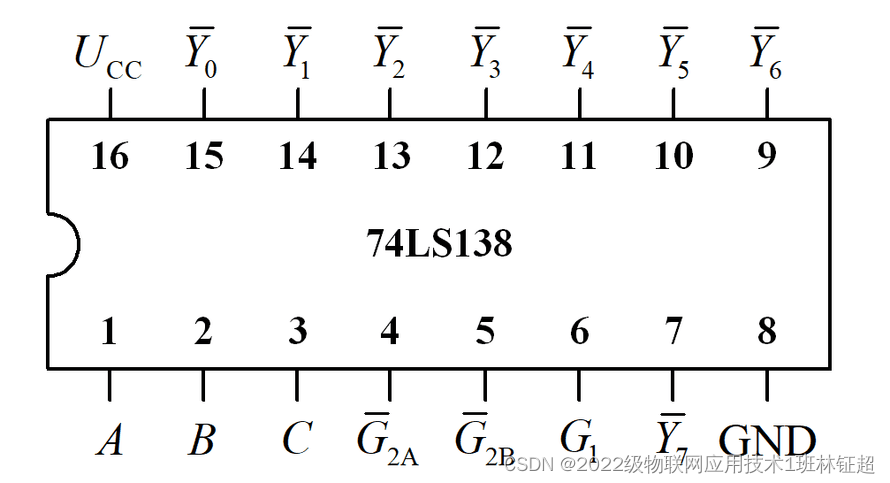

3. 数码管动态显示——74HC138芯片介绍

在这里插入图片描述
74HC138芯片是一种常用的数码管动态显示驱动芯片。它具有较低的功耗和高速的工作特性,广泛应用于各种数码管显示设备中。

74HC138芯片采用了CMOS技术制造,具有8个输出引脚和3个输入引脚。其中,输入引脚包括A0、A1和A2,用于选择要驱动的数码管。输出引脚Y0至Y7则用于控制数码管的段选,通过控制这些引脚的高低电平,可以实现对数码管的动态显示。

在使用74HC138芯片进行数码管动态显示时,首先需要将需要显示的数字转换为对应的段选码。然后,将段选码通过A0、A1和A2引脚输入到74HC138芯片中,芯片会根据输入的段选码选择对应的输出引脚,并将其置为高电平。这样,就能够驱动对应的数码管段显示相应的数字。

为了实现数码管的动态显示,还需要通过外部的时钟信号来控制74HC138芯片的工作频率。通常情况下,使用定时器或者计数器来生成一个固定频率的方波信号,并将该信号输入到74HC138芯片的使能引脚(EN)上。当使能引脚为高电平时,芯片开始工作,按照设定的频率切换段选。

通过74HC138芯片的动态显示功能,可以实现多个数码管的同时显示,而不需要使用过多的IO口。这在数字时钟、计时器、温度显示器等应用中非常常见。

总之,74HC138芯片是一种高性能的数码管动态显示驱动芯片,具有低功耗、高速度和多功能的特点。它的应用范围广泛,为各种数码管显示设备提供了便捷的驱动解决方案。

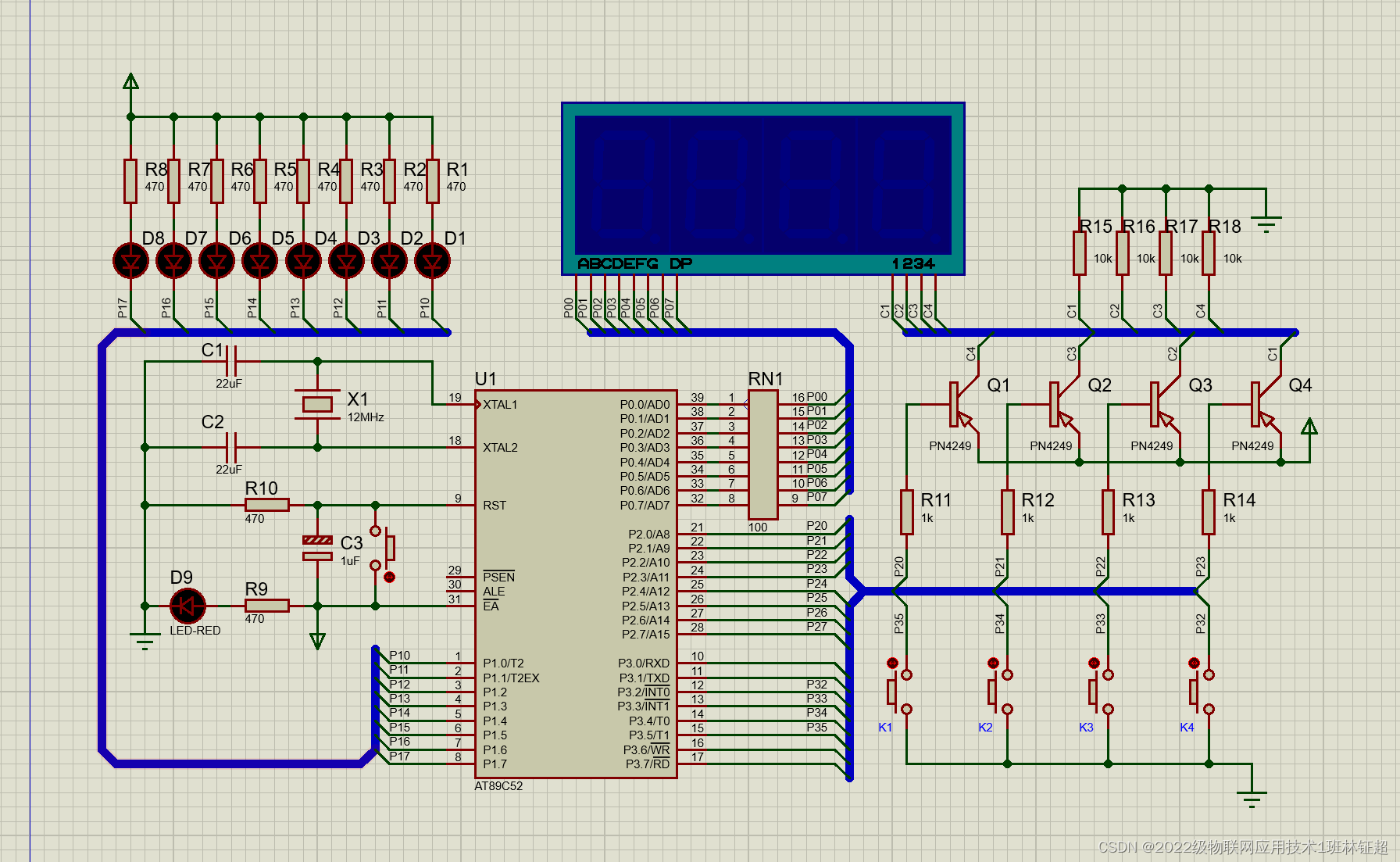

三、数码管仿真原理图

在这里插入图片描述代码如下:

#include <reg52.h>

#define GPIO P0
#define GPIO2 P2
#define XMS 200

void delay_xms(unsigned int xms);

void main (void)
{
	while(1)
	{

		GPIO =0xC0;
		GPIO2 = 0xFE;
		delay_xms(XMS);

		GPIO =0xF9;
		GPIO2 = 0xFE;
		delay_xms(XMS);

		GPIO =0xA4;
		GPIO2 = 0xFE;
		delay_xms(XMS);

		GPIO =0xB0;
		GPIO2 = 0xFE;
		delay_xms(XMS);

		GPIO =0x99;
		GPIO2 = 0xFE;
		delay_xms(XMS);

		GPIO =0x92;
		GPIO2 = 0xFE;
		delay_xms(XMS);

		GPIO =0x82;
		GPIO2 = 0xFE;
		delay_xms(XMS);

		GPIO =0xF8;
		GPIO2 = 0xFE;
		delay_xms(XMS);

		GPIO =0x80;
		GPIO2 = 0xFE;
		delay_xms(XMS);

		GPIO =0x90;
		GPIO2 = 0xFE;
		delay_xms(XMS);

		GPIO =0x88;
		GPIO2 = 0xFE;
		delay_xms(XMS);

		GPIO =0x83;
		GPIO2 = 0xFE;
		delay_xms(XMS);

		GPIO =0xC6;
		GPIO2 = 0xFE;
		delay_xms(XMS);

		GPIO =0xA1;
		GPIO2 = 0xFE;
		delay_xms(XMS);

		GPIO =0x86;
		GPIO2 = 0xFE;
		delay_xms(XMS);

		GPIO =0x8E;
		GPIO2 = 0xFE;
		delay_xms(XMS);
	}
}

void delay_xms(unsigned int xms)
{
	unsigned i;
	while(xms--)
	{
		for(i=0;i<234;i++);
	}



简便代码如下:

#inciude <regs2.h>
#include <intrins.h>

#define XMS 100
void Delay300ms();
void main()
{
	unsigned int i;
code unsigned char diisplay[]={0xc0,0xf9,0xa4,0xb0,
 								0x99,0x92,0x82,0xf8,
 								0x80,0x90,0x88,0x83,
 								0xc6,0xa1,0x86,0x8e};
	while(1)
	{
		P2=0xFEfor(i=0;i<16;i++{
			P0=diisplay[i];

			Delay300ms();
			}
		}
	} I
void Delay300ms()
{
	unsigned char i,j,k;
	 _nop_();
  	i = 3;
  	j = 72;
  	k =  161;
 	 do
 	 {
 		 do
 		 {
  		 while while(--k);
  	 }while (--j);
  }while (--i);
}


以上代码仿真效果视频:

仿真效果视频


数码管依次显示数字“0-9”,字母“A~F”仿真效果教程视频

总结

51单片机是一种常用的微控制器,具有强大的功能和广泛的应用领域。其中,STC89C52RC是一款常见的型号,它可以驱动数码管显示数字和字母。

在使用51单片机驱动数码管时,我们可以通过编程控制其显示内容。对于数字“0~9”,我们可以通过设置相应的位选和段选来实现依次显示。具体操作是,先将位选线拉低,然后将段选线设置为对应数字的编码,再将位选线依次置高,就可以实现数字的依次显示。同样的原理也适用于字母“A-F”。

在编程过程中,我们可以使用C语言来编写程序,通过51单片机的开发工具进行编译和下载。首先,我们需要定义数字和字母的编码,可以通过查阅相关资料或者手册来获取。然后,编写相应的函数来实现数码管的驱动和显示。在主函数中,我们可以通过循环不断调用这些函数来实现数字和字母的依次显示。

总结来说,51单片机STC89C52RC可以很方便地驱动数码管显示数字和字母。通过编写相应的程序,我们可以实现数字“0~9”和字母“A-F”的依次显示。这为我们的电子产品设计和嵌入式系统开发提供了便利,使得我们可以更加灵活地控制数码管的显示内容。
