微控制器驱动的智能风扇

摘 要

为了能通过融合先进的传感器技术、高效的数据处理能力和人性化的交互设计，给用户提供一个更加智能、舒适且节能的生活环境。微控制器驱动的智能风扇设计通过STM32芯片，OLED显示屏，微型直流电机，热敏电阻传感器模块，360度旋转编码器，TB6612FNG电机驱动小板，随后整体进行通电运行。智能风扇通过集成的高精度温度传感器，能够实时监测室内环境变化，自动调整风扇转速，也可根据室内湿度和用户设定的偏好，适度运行，促进空气流通，帮助去除室内的湿气和异味，保持空气新鲜，提升居住舒适度。
[关键词] 实时监测；自动调整；智能风扇

引言

在当今科技飞速发展的时代，传统的风扇在一步一步的被淘汰中，尽管在过去的几十年里为无数家庭提供了基本的空气流动和冷却效果，但它们的设计和功能在面对现代需求时显得捉襟见肘。传统风扇的操作依赖于机械开关或简单的遥控器，无法根据环境变化自动调整风速，大大的限制了使用的便利性。并且由于缺乏有效的能量管理机制，传统风扇往往在无人使用时也持续运转，导致不必要的能源浪费。因此STM32微控制器智能温控风扇系统的开发，旨在通过现代技术解决传统风扇存在的局限性，从而为用户提供更智能、更节能、更舒适的使用体验。

1 项目研究背景

在智能家居时代，家电产品正经历着从传统到智能的转型，其中风扇作为日常生活中不可或缺的电器之一，也在经历着一场技术革命。传统风扇，虽然在过去数十年间为千家万户带来了凉爽，但在智能化、个性化以及能效方面逐渐显示出其局限性。随着科技的不断发展，智能家居和物联网技术逐渐渗透到人们的日常生活中。作为智能家居的重要组成部分，智能温控风扇以其智能化的温度控制、节能环保及人性化的使用体验，越来越受到消费者的青睐。在当前社会背景下，智能温控风扇的研究与应用具有广泛的现实意义。首先，随着人们对生活品质的追求不断提高，对于家居环境的舒适性和智能化程度有了更高的要求。智能温控风扇能够根据环境温度自动调节风速和风向，提供更加舒适的使用体验。其次，在能源紧张和环保意识日益增强的今天，智能温控风扇通过精确的温度控制，实现了能源的合理利用和节能减排，符合绿色发展的时代潮流。

1．1 课题研究的目的及意义

现如今，随着计算机信息技术的迅猛发展，特别是嵌入式系统和物联网技术的进步，人们对生活品质的追求日益提高，智能设备的应用场景不断拓展。智能温控风扇也旨在通过自动化控制（如温度检测、人体感应等）来调节风扇速度和运行状态，提供更加个性化的舒适体验。通过监测环境温度，提前采取措施防止过热，保护用户免受高温不适或潜在的健康风险。也可以收集环境数据，优化其运行策略，以达到最佳的能效和舒适度平衡。
智能风扇通过自动调节，确保室内环境适宜，有助于提高生活质量和工作效率，可以避免因温度过高而引发的健康问题，智能风扇依赖于数据收集和分析来做出最合适的响应。这种数据驱动的方法是现代技术的核心价值，促进了个性化服务的发展。智能技术的应用，如智能温控风扇，可以帮助公众更好地理解科技如何融入日常生活，并可能激发年轻一代对STEM（科学、技术、工程和数学）领域的兴趣。

1．2 系统设计的主要研究内容

硬件设计：
（1）微控制器选型：选择STM32系列中的合适型号，考虑其处理能力、功耗、外设接口等因素。
（2）热敏电阻传感器模块选择：用于监测环境温度，为风扇速度的自动调节提供数据支持。
（3）PWM（脉冲宽度调制）电路：用于控制电机转速，实现风扇无级变速。
（4）电源管理：设计稳定可靠的电源电路，保证系统稳定运行。
（5）LCD显示屏：用于显示温度、风扇转速等信息，提供直观的用户反馈。
（6）旋转编码器或触摸屏：提供本地控制选项，增加系统的易用性。
软件设计：
（1）温度控制算法：实现基于温度的风扇速度自动调节策略，可能包括PID控制等。
（2）固件开发：使用Keil uVision5工具进行初始化配置，编写控制逻辑代码。
系统集成与测试：
（1）硬件集成：将所有组件组装成完整的系统，并确保各部分正常工作。
（2）软件调试：通过仿真和实际测试，验证软件功能和性能。
（3）系统测试：进行全面的功能测试、性能测试和压力测试，确保系统满足设计要求。

1．3 研究方法

文献资料法：使用数据库（如IEEE Xplore、ACM Digital Library、Google Scholar等）查找关于智能风扇、温控系统、STM32微控制器相关的研究论文、技术报告和专利。阅读文献的标题、摘要和结论，挑选出与研究主题紧密相关的高质量文献。排除重复、不相关或质量较低的资料。详细阅读选定的文献，记录关键信息，如设计原理、系统架构、实验结果、优缺点等。分析文献中的理论模型、实验方法、数据分析和结论。将收集的信息进行归纳总结，形成文献综述。识别研究趋势、存在的问题和潜在的研究机会。编写文献综述章节，清晰地展示所学知识，为后续研究提供理论基础和设计思路。
分析研究法：基于文献研究，明确智能温控风扇设计的关键要素和待解决问题。设计实验方案或建立数学模型，用于评估不同设计方案的性能。可能涉及到的分析包括：能量效率分析、成本效益分析、用户需求分析等。收集必要的数据，如温度变化曲线、风扇功耗等。进行实验室测试或现场试验，记录实验数据。评估设计方案的有效性、可行性和经济性。解释数据分析的结果，指出哪些设计元素有效，哪些需要改进。提出基于分析结果的设计改进建议。整理分析过程和结果，撰写详细的分析研究报告。包括研究方法、数据分析、结论和建议。

2 微控制器驱动的智能风扇研究设计

2．1 系统设计方案

本系统一共有 STM32F103C8T6 芯片、STLINK-v2下载器、有源蜂鸣器模块、热敏电阻传感器模块、TB6612FNG电机模块、OLED显示模块、360度旋转编码器、微型直流电机和三叶螺旋桨（风扇）、两个LED、两个电阻以及若干导线。其中通过STLINK-v2下载器从Keil uVision5软件中下载程序到STM32F103C8T6 芯片中，通过TB6612FNG电机模块驱动微型直流电机和三叶螺旋桨（风扇）、采用360度旋转编码器来实现风扇的正转和反转效果并OLED液晶屏显示相关数据，通过热敏电阻传感器模块将温度上传到上位机数据采集模块，当温度过高时，蜂鸣器进行报警，LED红灯亮起。在上位机数据采集模块下达测量指令后，STM32 通过蓝牙串口通信模块将测得的身高体重数据发送给上位机数据采集模块，随后发送到后台服务器保存。 系统设计框图如图2-1所示：

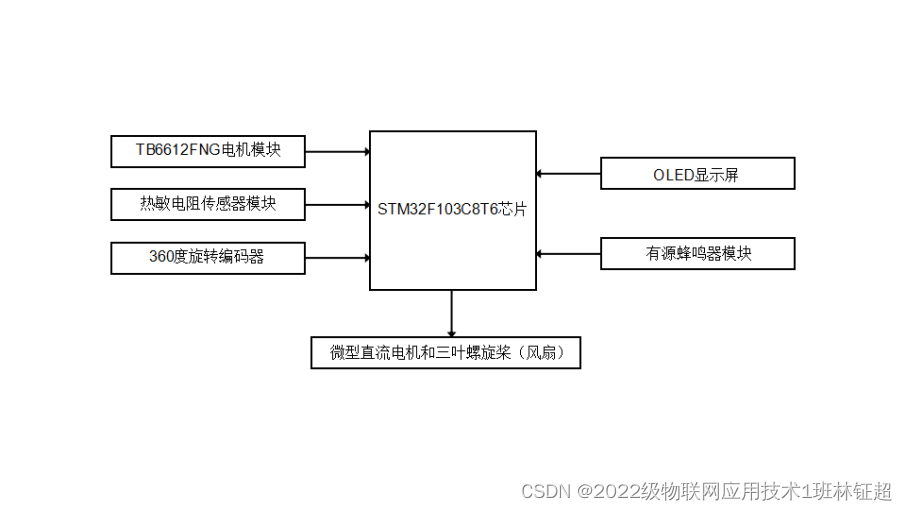

图2-1 系统框图

3 硬件设计

3．1 微控制器驱动的智能风扇设计架构

对硬件终端的设计主要包括报警系统模块、风扇旋钮开关模块、风扇温度测量模块、数据显示模块、TB6612FNG电机模块和电源电压模块的分析和实现。
本系统主控采用STM32F103C8T6芯片供电电压一般为3.3V,能通过降压芯片将输入电压降到适合的位置。
微控制器驱动的智能风扇电路设计如图3-1所示：
图3-1微控制器驱动的智能风扇原理图

3．2 报警系统模块设计

3．2．1 有源蜂鸣器模块原理

有源蜂鸣器，作为报警系统的关键部件，内置高效振荡器。一旦系统检测到异常，如温度超标或安全威胁，便会迅速激活蜂鸣器。此时，振荡器启动产生高频电信号，通过驱动电路放大后，驱动蜂鸣器发出急促的报警声。这种声音洪亮且连续，能够迅速引起人们的警觉，从而及时采取应对措施。有源蜂鸣器以其高效、稳定的性能，在各种报警系统中发挥着不可或缺的作用，为安全保障提供了有力支持。

3．2．2 报警系统模块原理图

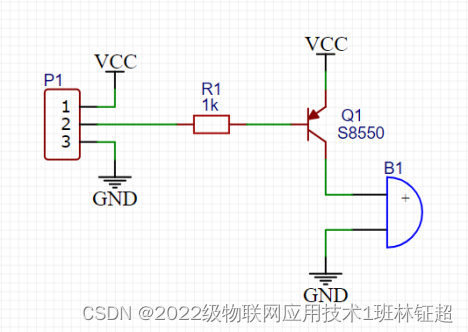

报警系统模块电路设计如图3-2所示：
图3-2 有源蜂鸣器模块原理图

3．3 风扇旋钮开关模块设计

3．3．1 360度旋转编码器模块原理

360度旋转编码器模块作为风扇旋钮开关的核心部件，其原理在于将用户的旋转动作转化为电信号，进而控制风扇的运行状态。当用户旋转风扇旋钮时，编码器内部的机械结构会随之转动，产生一系列脉冲信号。这些脉冲信号的频率和方向与旋钮的旋转速度和方向密切相关。控制系统通过读取这些脉冲信号，可以精确地识别出用户的操作意图，比如调节风扇的风速或改变风向。通过这种方式，360度旋转编码器模块将用户的旋转操作转化为电信号，实现了对风扇的智能化控制。这种控制方式不仅操作简便，而且响应迅速，能够为用户带来更加舒适和便捷的使用体验。
3．3．2 风扇旋钮开关模块原理图
风扇旋钮开关模块的电路设计如图3-3所示：
图3-3 360度旋转编码器模块电路原理图

3．4 风扇温度测量模块设计

3．4．1 热敏电阻传感器模块原理

热敏电阻传感器模块作为风扇温度测量模块的核心，其工作原理基于热敏电阻的电阻值随温度变化的特性。当风扇工作环境温度变化时，热敏电阻的阻值会相应发生改变。这种变化通过测量电路被捕捉并转化为电信号。系统接收到这些电信号后，经过处理和分析，便能准确得知风扇当前的温度情况。热敏电阻传感器模块具有高灵敏度、响应速度快的特点，能够实时监测风扇的温度变化，确保风扇在安全温度范围内运行。一旦温度超过预设阈值，系统便能及时发出警报或采取相应的保护措施，防止风扇因过热而损坏或引发安全事故。因此，热敏电阻传感器模块在风扇温度测量中发挥着至关重要的作用。
3．4．2 风扇温度测量模块原理图
风扇
