用MAYA阿诺德（Arnold）渲染器渲染科幻全息线框效果经验笔记

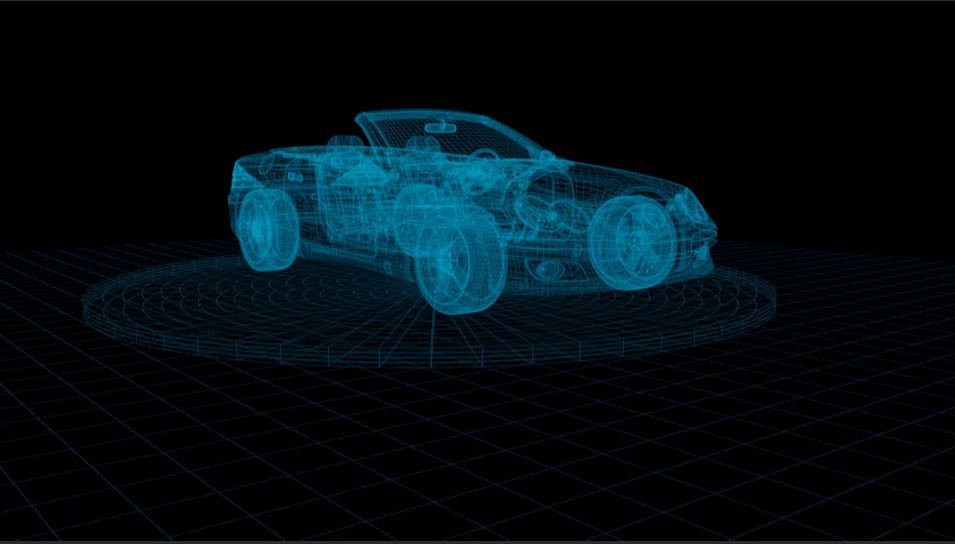

一直有对全息风格的线框投影效果感兴趣，但是一直没研究过，今天使用MAYA2019中的Arnold渲染器渲染，初步实现了一定的效果，在这里记录并分享给各位我实现的思路。



使用软件版本为:

Maya 2019

Arnold v3.1.2

这是我为本次的实验准备的一个汽车模型。

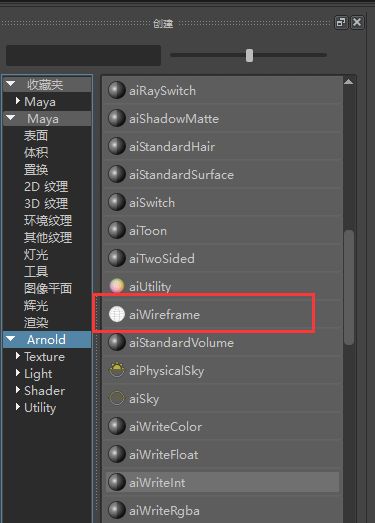

渲染线框MAYA自从整合Arnold渲染器之后，渲染线框可以直接用aiWireframe材质球实现。和渲染AO贴图，渲染的方式一样，直接创建材质球，拖放给模型，然后调整渲染参数，渲染，即可达到目的。

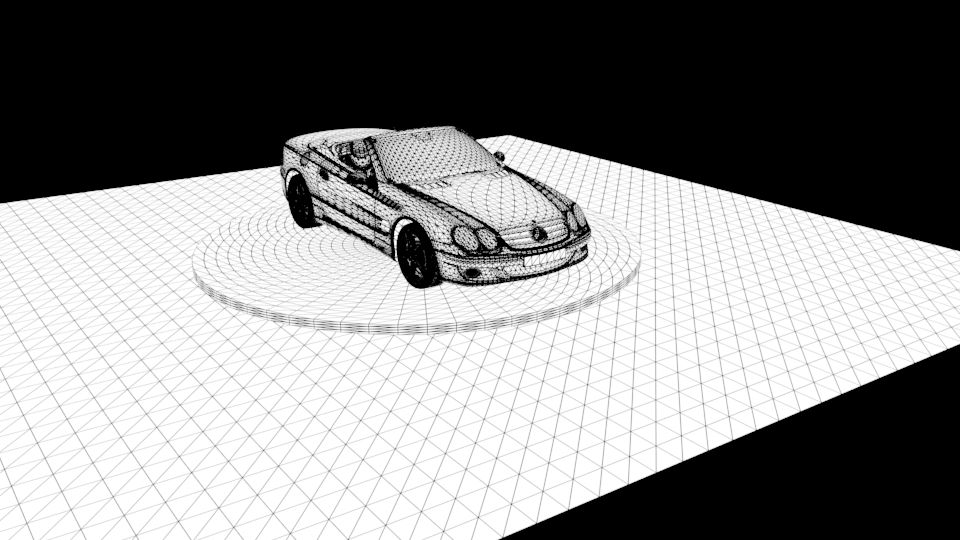

线框以三角面的方式显示不是我想要的结果。

于是我修改一下aiWireframe的属性。

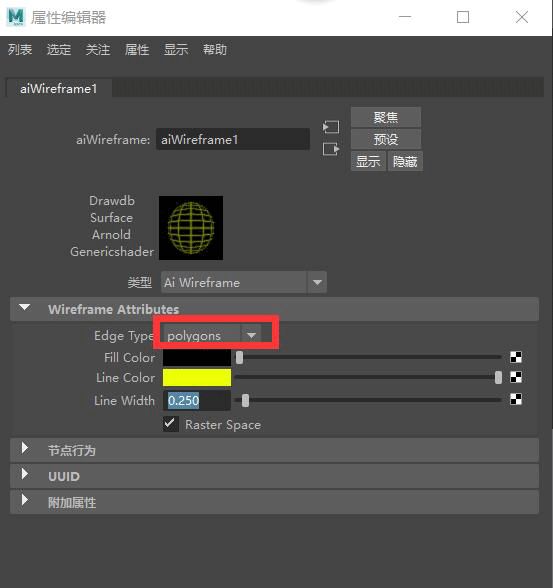

在这里可以修改边线的方式：三角面、四边面、面片。线框的粗细。

四边面是我想要显示的效果。

然后的模型的填充颜色，这里为了让线框明显，设置为黑色，线框我随意给了一个高亮的黄色，渲染出来的一张图。有了我想要的线框效果。



但是这个线框是依附在模式上面的，也就是我们只能看到模型前面的线框部分，后面的线框已经被模型遮挡住了。



我们想要的其实是后面可透视的线框也能透过模型显示。



因此，直接用aiWireframe材质貌似不能达到我们想要的结果。



我的思路是结合Arnold材质可以渲染透明通道的材质，用aiWireframe的节点链接到材质的透明通道达到想要的目的。

于是新建一个我们常用的aiStandardSuface标准材质，把标准材质赋予模型。

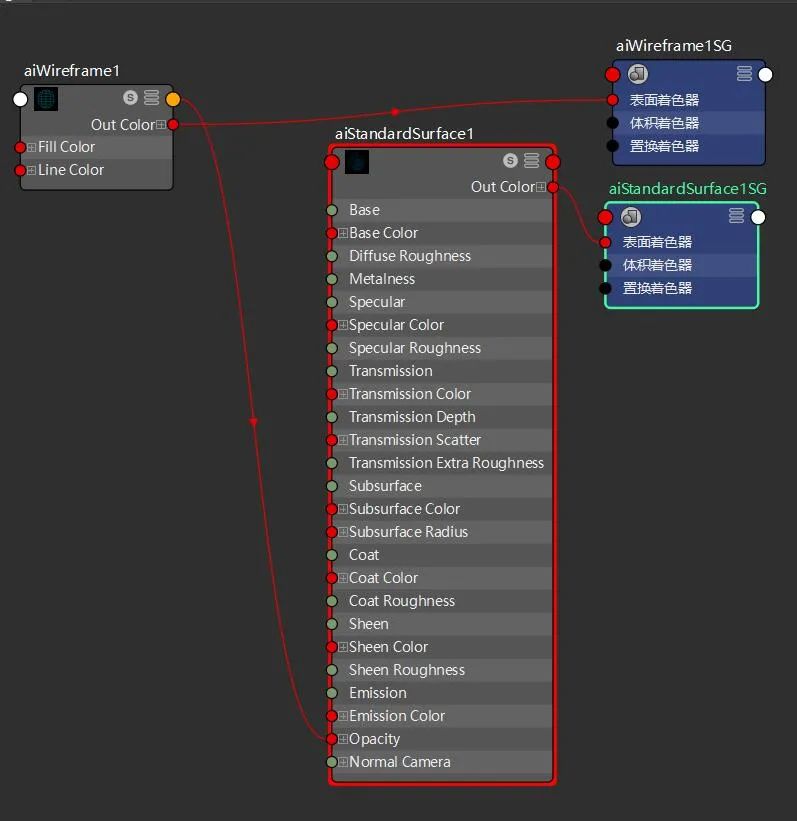

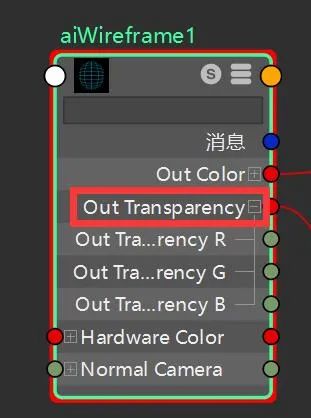

然后把aiWireframed的输出的透明通道中键拖放到StandarSuface的Opacity透明通道上。

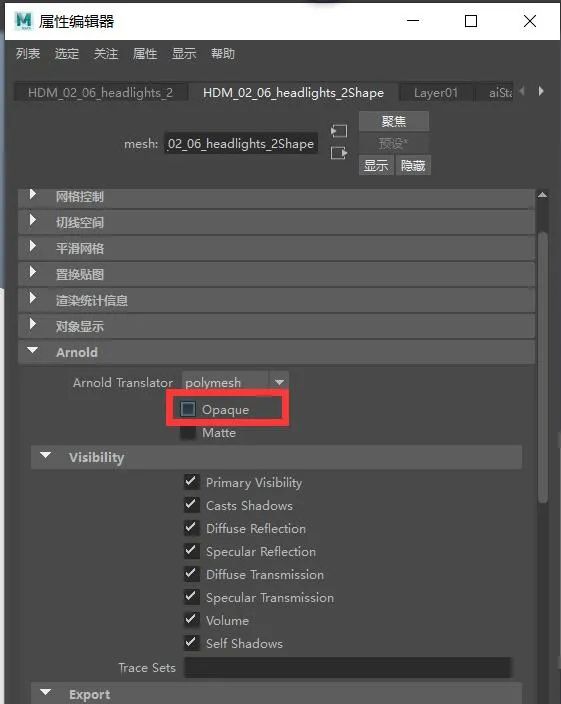

为了让模型在Arnold渲染器中正确渲染透明效果，我们还需要先把模型的Arnold属性中不透明给关闭，否则刚刚我们设置的透明度是没效果的。

接着我们可以在标准材质球上面设置参数试验啦。

值得注意的是，MAYA Arnold渲染器中默认是没有灯光效果的，也就是说如果我们不给场景创建灯光，模型也没有自发光效果，那么渲染场景将是一片黑。在前面的实验中其实我默认是给场景中添加了一个Arnold天空的光源的。

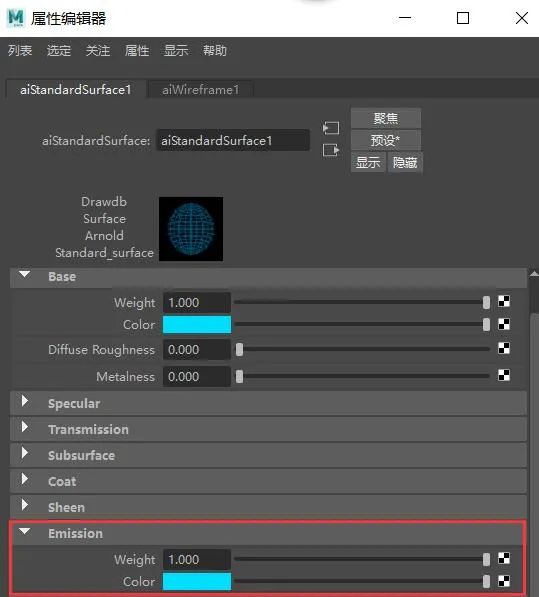

到了这一步我已经把模型的自发光参数给打开了，并且对权重和颜色都进行设置，所以我可以把光源给删除了，也能渲染出线框效果。

这是自发光权重参数为0.5的效果。

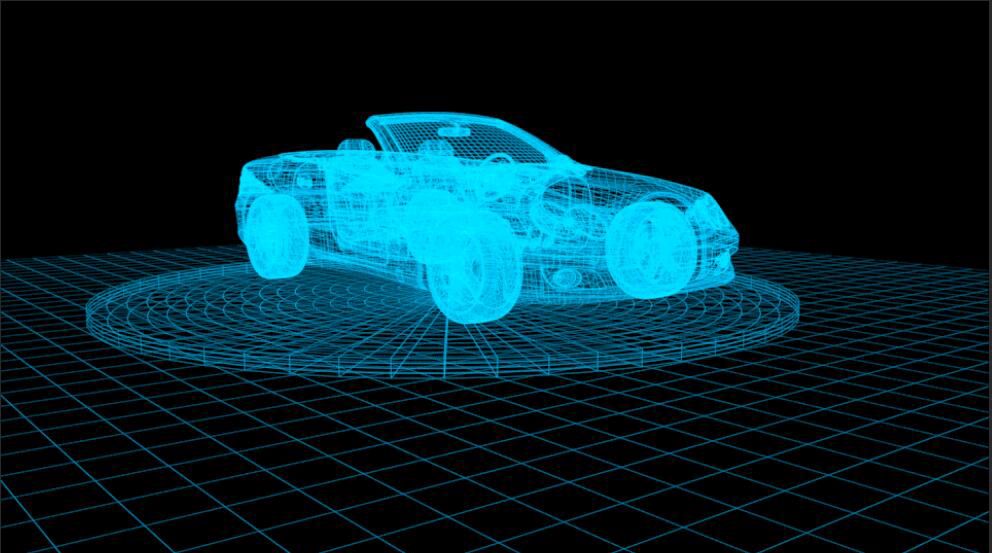

这是自发光参数为1的效果。

已经初步得到了我想要的结果！

我们如果要实现外发光效果，可以保存带通道的渲染图导入到NUKE或者PS中调整。

当然，想要动态的序列帧，我们可以给一个相机动画，或者给汽车模型调个动画，再进行渲染输出即可。

需要注意的是，在本次试验的MAYA 2019和Arnold v3.1.2和谐版本并没有开放批渲染功能，据说商业付费版是可进行批渲染。

期待个人爱好者也能早日能免费用上这个功能！
