基础知识

改变单片机引脚输出波形的频率，就可以调整控制蜂鸣器音调，产生各种不同音色、音调的声音。
改变输出电平的高低电平占空比，（占空比是指一个周期内高电平所占的时间）则可以控制蜂鸣器的声音大小。

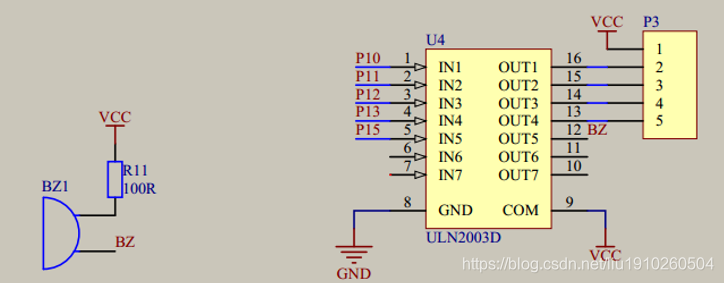

单片机采用的是无源蜂鸣器，需要产生一定的脉冲才能够让蜂鸣器发声，这是蜂鸣器发声的主要原理。（原理图如下）
p15端口是蜂鸣器电压的输入端口，根据不同单片机原理图不一样，此端口也不一样，一定要看清楚。

程序代码

1.简单驱动

#include"reg52.h"

typedef unsigned char u8;
typedef unsigned int u16;

sbit  beep=P1^5;

void delay(u16 i)
{
    while(i--);
}

void main()
{
	 while(1)
	 {
	     beep=~beep;   //p1.5端口电压取反，因此产生了脉冲
		 delay(10);     //改变延迟时间可以改变频率
	 }
}

2.生日快乐歌

#include <reg51.h>

#define uint unsigned int
#define uchar unsigned char

sbit beep = P1^5;

uchar code SONG_TONE[]={212,212,190,212,159,169,212,212,190,212,142,159,
212,212,106,126,159,169,190,119,119,126,159,142,159,0};
uchar code SONG_LONG[]={9,3,12,12,12,24,9,3,12,12,12,24,
9,3,12,12,12,12,12,9,3,12,12,12,24,0};

//延时函数
void DelayMS(uint x)
{
     uchar t;
     while(x--) for(t=0;t<120;t++);
}

//控制音频、节拍函数
void PlayMusic()
{
     uint i=0,j,k;
     while(SONG_LONG[i]!=0||SONG_TONE[i]!=0)
 {
     for(j=0;j<SONG_LONG[i]*20;j++)  //播放各个音符，SONG_LONG 为拍子长度
   {
         beep=~beep;
         for(k=0;k<SONG_TONE[i]/3;k++);//SONG_TONE 延时表决定了每个音符的频率
   }
    DelayMS(10);
    i++;
 }
}

void main()
{
    beep=0;
    while(1)
    {
        PlayMusic(); //播放生日快乐
        DelayMS(500); //播放完后暂停一段时间
    }
}
