EVE-NG模拟器教程(二)——模拟器安装

        上一篇文章已经介绍了 如何获取 EVE-NG 模拟器安装包，同时我们知道 EVS-NG 提供两种类型的安装包，一种是 OVF 包 （导入虚拟化平台使用，个人学习用），另一种是 ISO 镜像文件 (直接安装在物理机上使用，性能高)，我们可以根据不同需要选择不同类型的安装包，这里我们已经把最新的两种类型的安装包都准备好了，如下，EVE-COMM-VM-112为 OVF包，EVE-20171007为 ISO镜像文件：

        接下来就分别介绍一下这两种类型安装包的使用场景和使用方法（ 有问题可以参考官网的安装文档，有详细的安装说明，官网是个好东西，不懂就查）。

目录

一、通过 OVF 包安装 EVS-NG 模拟器

二、通过 ISO 镜像文件安装 EVS-NG 模拟器

---

一、通过 OVF 包安装 EVS-NG 模拟器

        OVF 包安装方式适合在安装 Windows 系统的个人PC上使用，只需要将其导入虚拟化平台软件，将其当做一个虚拟机使用即可。目前 EVS-NG 只支持在 Vmware 系列的虚拟化平台上使用（不支持 Oracle VM VirtualBox），如 VMware  Workstation（14.0及以上）、VMware ESXi（6.0及以上）、VMware Fusion（8以上）、VMware Player（14.0及以上）等（参考官方安装要求说明），个人Windows平台上一般使用 VMware Workstation，这里就以它为例来说明一下导入的流程。（注意 Win10系统的话，最好用 16.2 版本以上的VMware Workstation，跟Win10兼容性更好，不要使用 16.0.0 ，之前用过，一起虚机就蓝屏，以为我笔记本坏了，后来查了下据说是跟Win 10更新的补丁有什么冲突）。

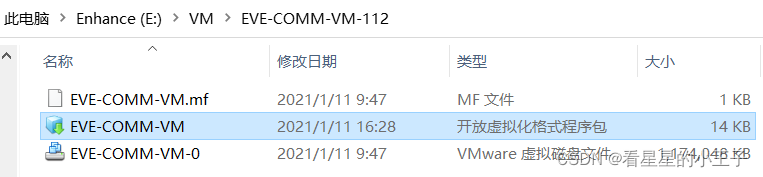

        首先要把下载下来的OVF包解压一下：

        接下来打开VMware，使用快捷键 Ctrl + O 或 点击菜单栏 文件->打开  ，选择OVF包目录下的 OVF配置文件进行导入：

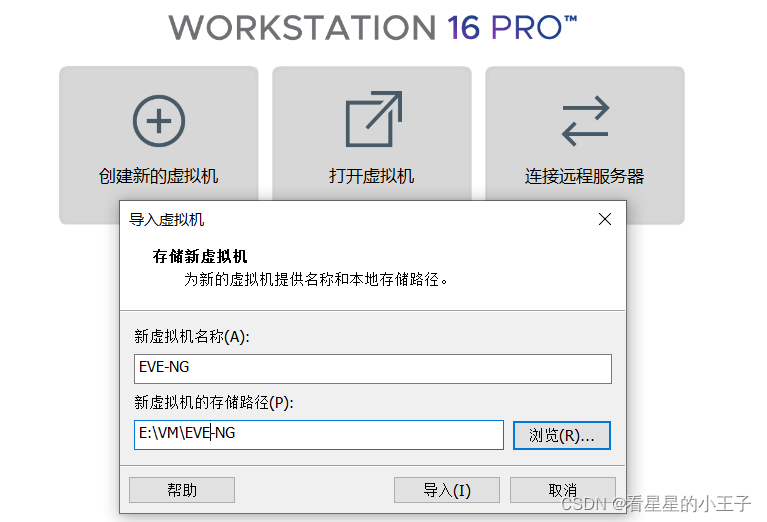

        导入后，会根据导入的配置文件创建一个虚机，只需要自行指定虚机名称和存储路径即可：

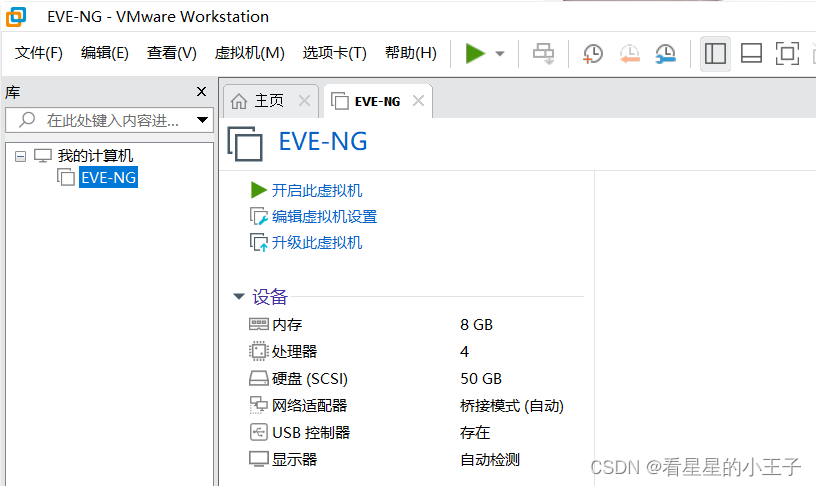

         接下来就会根据配置文件自动创建虚机，大概要1分钟左右，创建好之后的默认配置如下：

        我们主要需要关注的有几个配置参数：

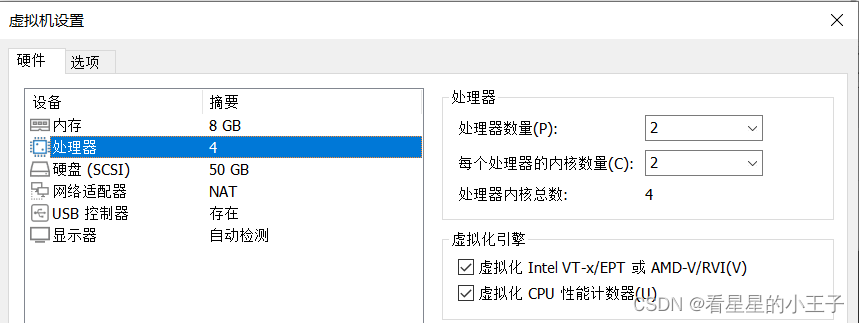

        1）、内存和处理器：可以直接使用这里推荐的配置，当然能多给就多给，用起来会更丝滑一点。如果资源不足，也可以做些微调，官方的说法是具体使用多少CPU和内存取决于模拟实验中要运行的节点类型和数量，至少需要6G 内存、4核vCPU才能保证基本的 IOU/IOL、Dynamips 类型网络模拟器运行，但是如果要运行 CSR1000V 型号的路由器，则需要分配更多的内存和vCPU。此外可以把处理器配置里的虚拟化CPU性能计数器勾一下（默认勾选了虚拟化引擎里第一个选项，如果两个选项都没勾，需要手动勾一下，否则性能会很差）：

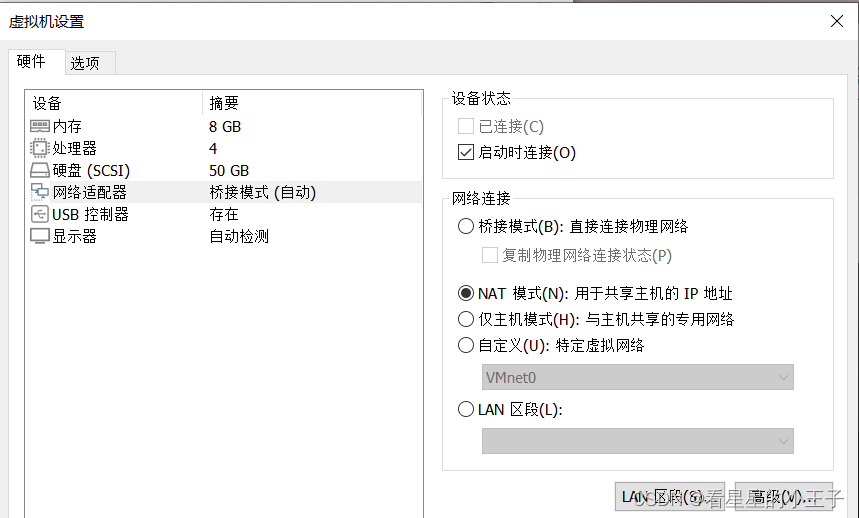

        2）、网络连接方式：将网络适配器中的网络连接方式改为 NAT(仅主机模式也可以)，这样开机后就会自动获取一个IP地址，可以直接使用了（桥接模式与宿主机共用同一个网络，需要开机后自行配置与宿主机同一网段的IP地址，个人环境不方便使用，后续有需要的话也可以自行更改）：

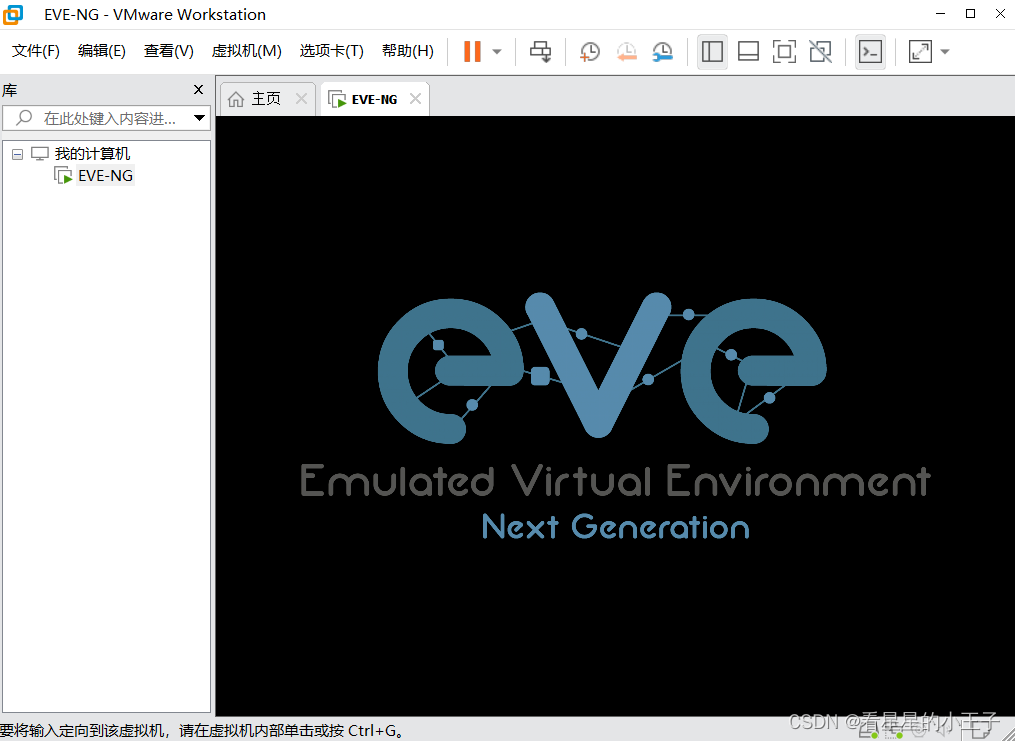

        接下来就愉快的点击开机吧，进入开机界面如下，启动有点慢，大概需要5分钟左右的样子，这个界面按上下方向键可以看到具体启动流程：

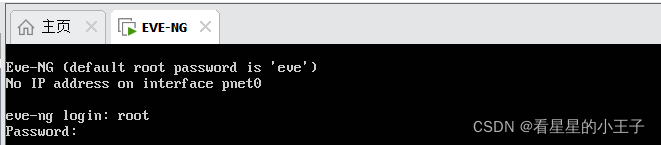

        启动完毕后，就进入EVE系统了，其实就是一个定制的 Ubuntu 系统，操作方式跟Linux系统差不多，默认的登录用户名密码为 root/evs，登录界面也有提示：

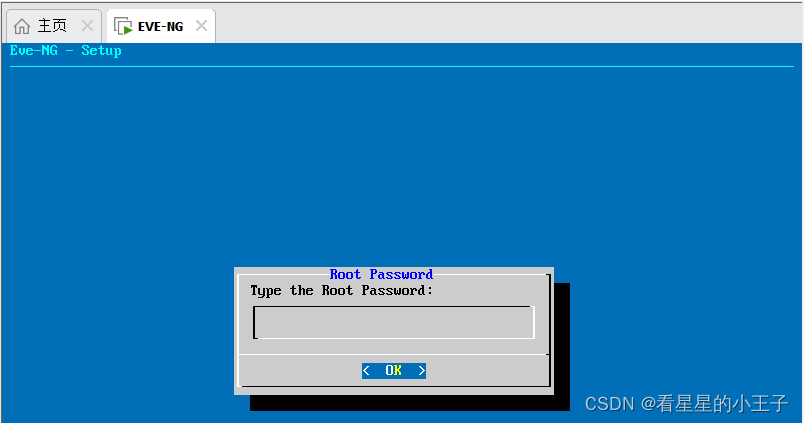

        接下来会自动进入初始化界面，进行一些简单的初始化配置化，首先要修改root密码，这里就保持原来的 eve 即可，防止忘记，要输2次：

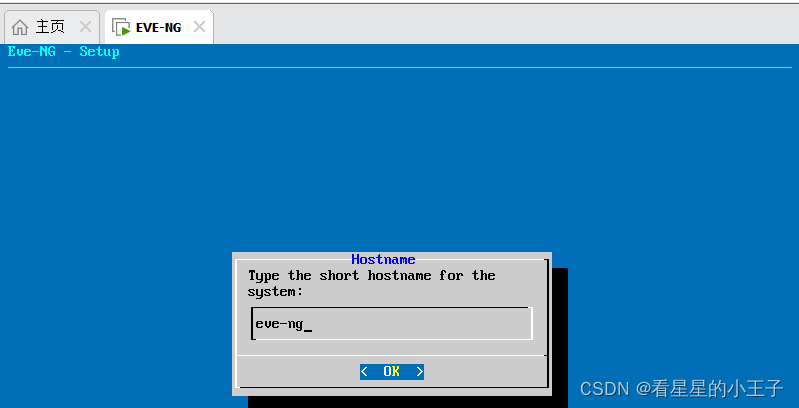

        之后可以修改主机名，这里保持默认即可：

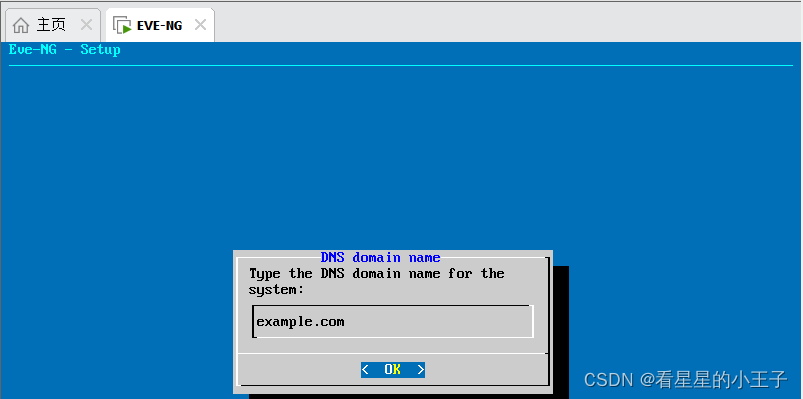

         域名先不用管，点击 OK 继续即可：

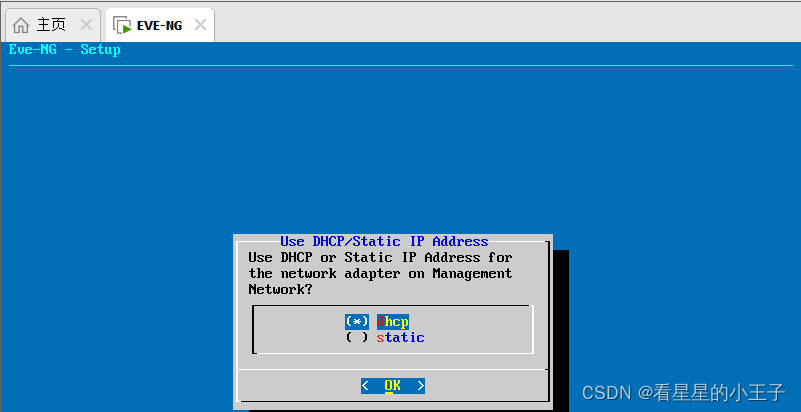

         选择 ip 地址获取方式，默认为 DHCP（因为虚机的网络连接方式设置为NAT，可以直接通过DHCP服务器自动获取IP地址，如果设置为桥接模式，需要选择static自行配置一个IP地址）：

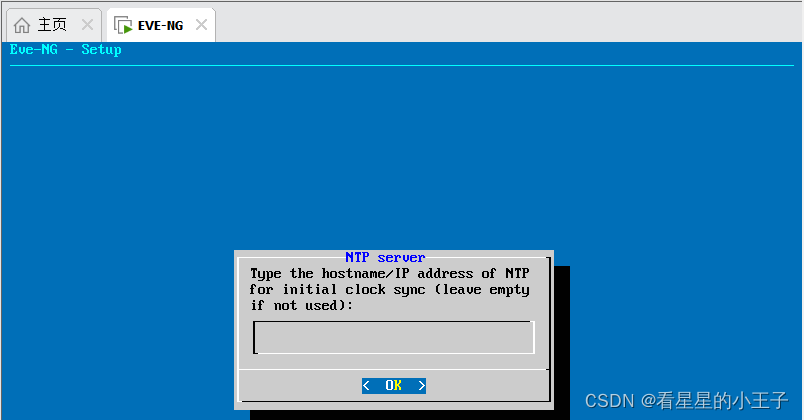

         接下来是 NTP服务器配置，个人环境没有，跳过：

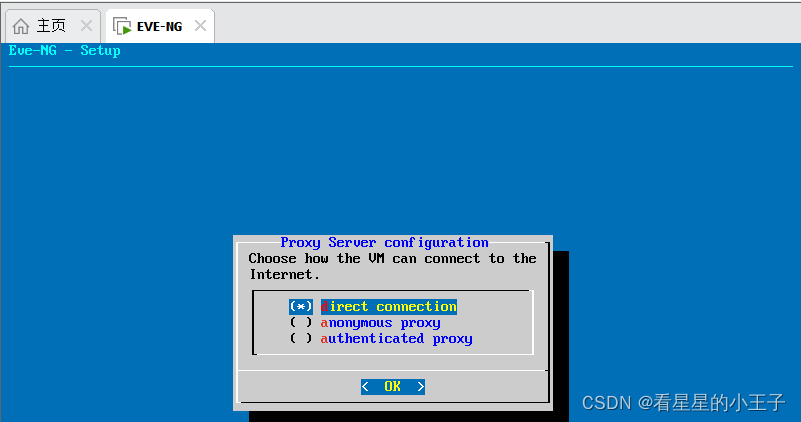

         最后选择联网方式直连还是代理，默认直连就好：

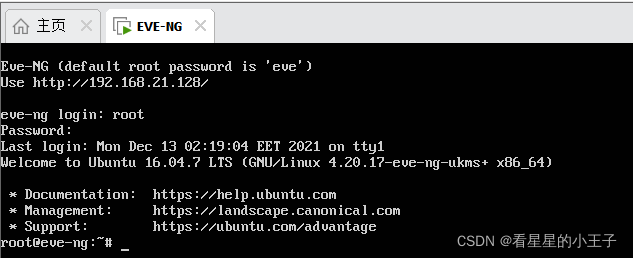

         初始化设置完毕后，会自动进行重启，又回到初始的启动界面，再默默地等待 5min，这时就算正式进入系统了，登录界面如下，最上边会显示 Web端的登录地址 http://192.168.21.128，就是这台虚机的地址，可通过 root/eve 账号登录系统：

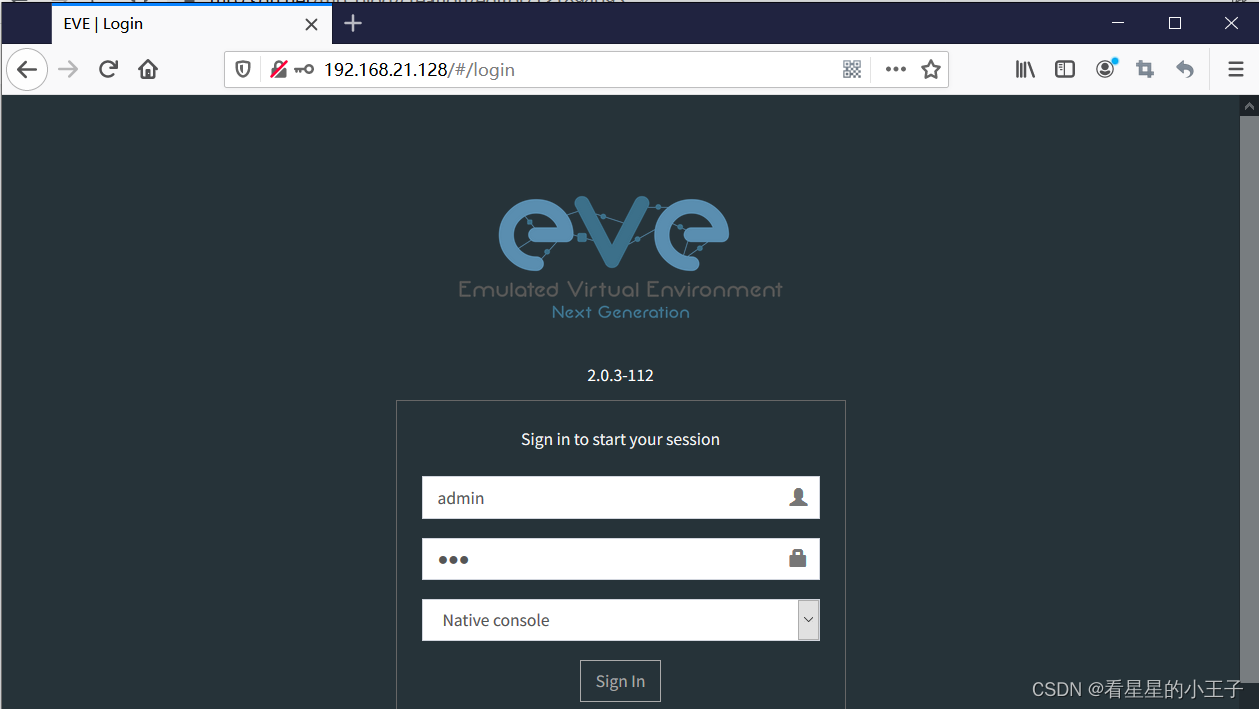

         我们这里安装好的 EVS-NG 虚拟机就是一个服务器端，接下来就可以通过客户端（这里的客户端就是浏览器）来登录Web页面了，官方推荐火狐浏览器，跟eve相性比较好（其它浏览器某些功能使用不太方便），在地址栏输入服务器的地址，就可以进入Web登录界面了：

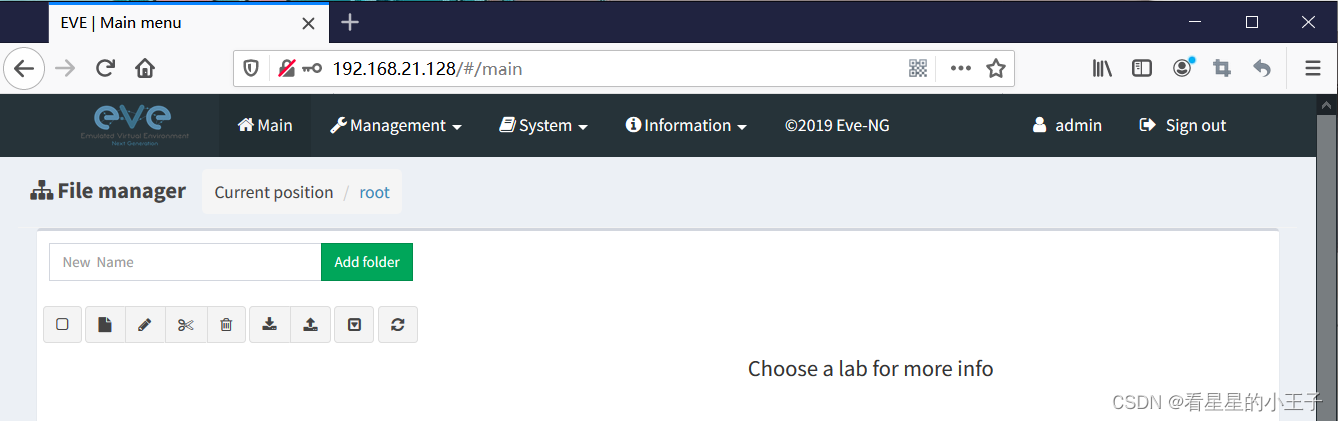

        默认登录密码是 admin/eve，输入后就可以进入Lab控制台了，所有的网络模拟实验都可以在Web界面进行操作：

        至此  EVS-NG模拟器 OVF包的安装和配置教程就结束了，更多问题可以参考官网给出的虚拟化安装方式指导 。

二、通过 ISO 镜像文件安装 EVS-NG 模拟器

        ISO镜像文件，用于直接在物理服务器上安装，它实际上是一个定制版的 Ubuntu系统，可以直接把它当做一个操作系统安装在物理机上，独占一个物理机，如果需要进行对性能要求较高的测试或实验，可以通过这种方式进行安装，安装方式就跟通过 ISO 镜像文件安装普通的操作系统一样，如果有需要参考官方提供的 裸机安装指导。这里我们简单演示一下如何在 Vmware Workstation上使用 ISO 镜像文件安装 EVS-NG 模拟器。

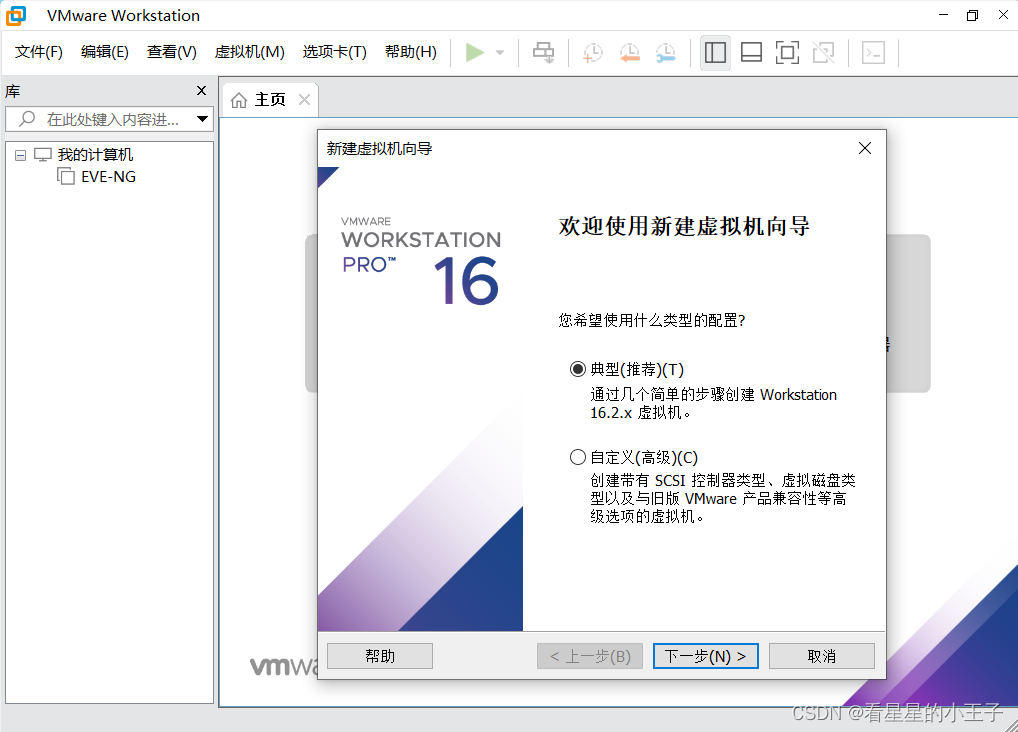

        首先打开VMware，使用快捷键 Ctrl + N 或 点击菜单栏 文件->新建虚拟机  来新建一个虚拟机：

        接下来需要对虚拟机进行配置，直接勾选 典型 来进行快速配置：

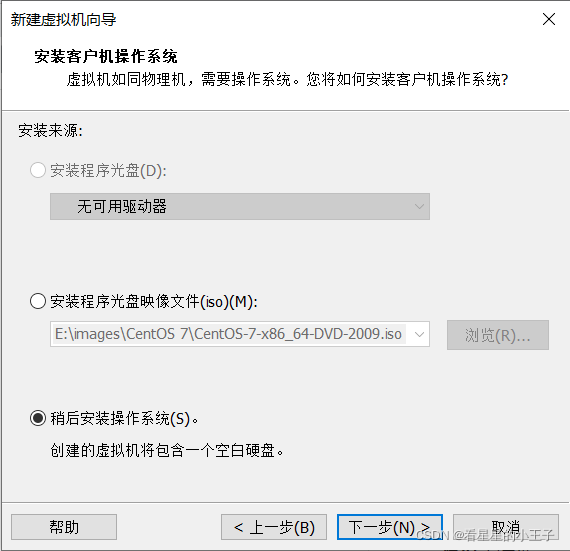

        先进入安装客户机操作系统配置界面，有三种安装方式，第一种是使用物理光盘进行安装，第二种直接指定光盘镜像文件进行安装，但这种方式会使用简易安装方式，很多配置参数会使用默认配置，可能不是我们预期的，这里我们就使用第三种方式来安装，同样是使用镜像来安装，但是是等虚机创建好之后，再选择镜像文件并自行设置参数进行安装，所以这里先勾选稍后安装操作系统，然后点击下一步：

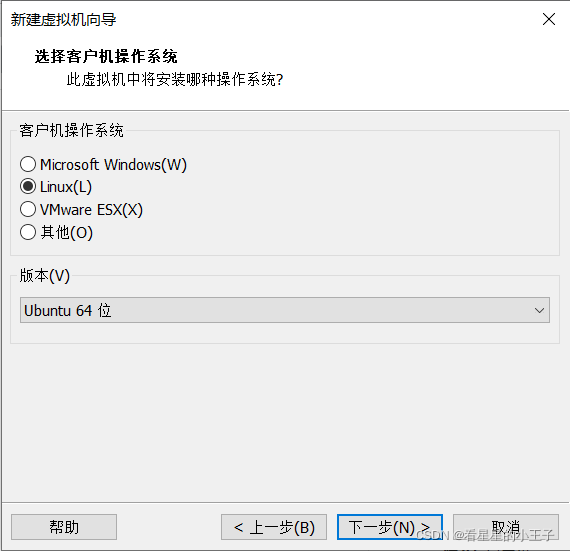

        接下来选择安装的操作系统类型和版本，这里选择系统类型为 Linux ，版本为 Ubuntu 64位 即可：

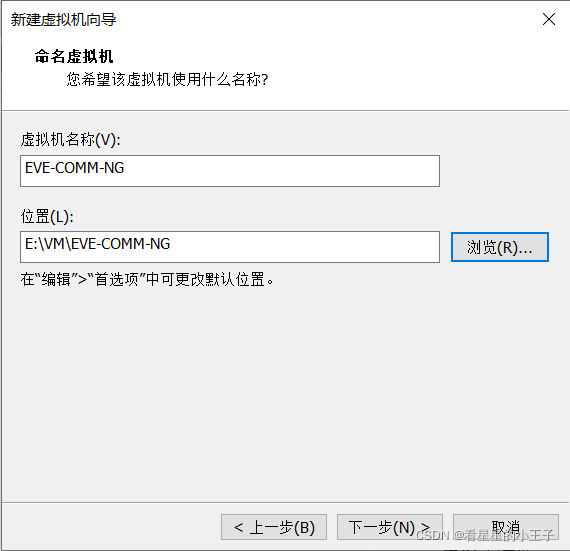

         然后需要设置 虚拟机名称 和 虚拟机存储目录，设置好之后单击下一步：

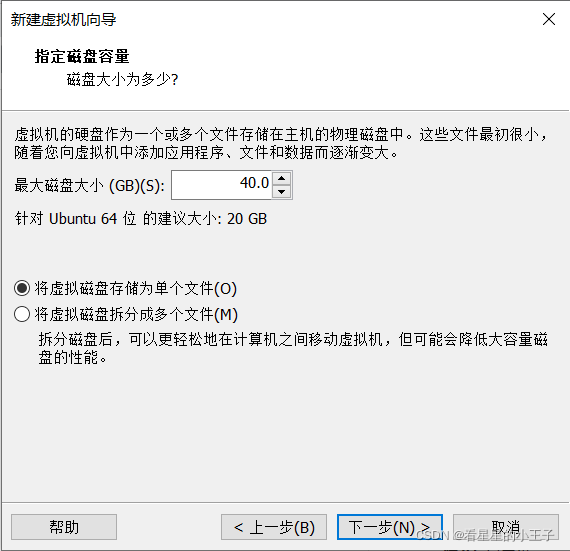

         随后需要设置虚拟机磁盘容量和存储方式，磁盘容量推荐设置个30GB以上（实际上并不会直接占用这么多，而是随着使用逐渐增加），存储方式勾选 将虚拟磁盘存储为单个文件（这种方式性能更好一点，个人PC一般不需要迁移虚机，所以不必选择第二种方式），然后点击下一步：

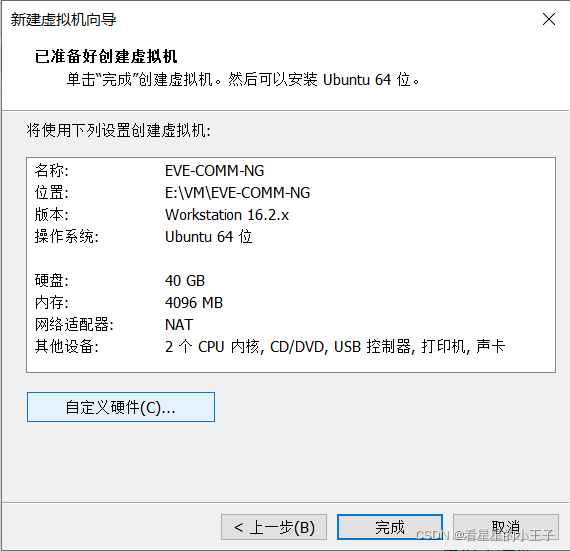

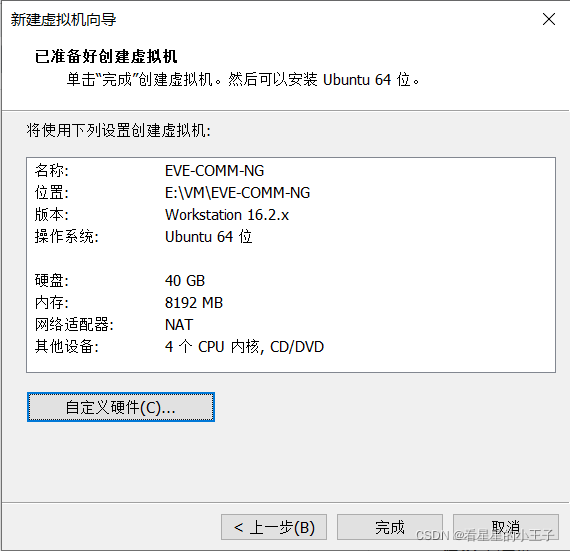

        最后就会生成虚拟机的整体配置参数概览，这里可以点击自定义硬件进行一些调整：

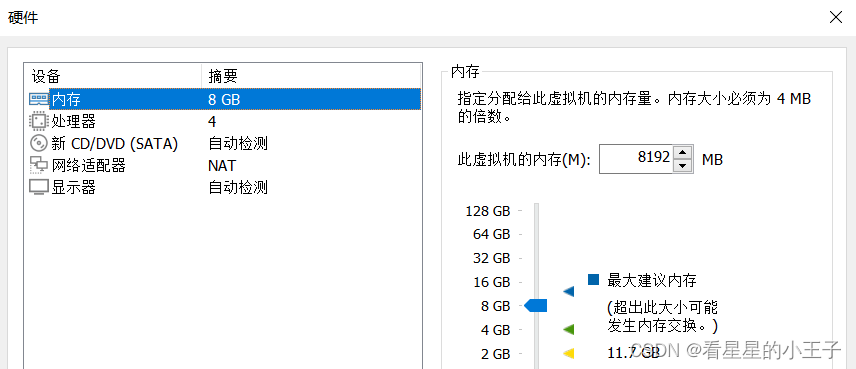

         点击 自定义硬件 进入配置界面，做如下调整：

        1）、把声卡、打印机、USB驱动等没用的设备移除

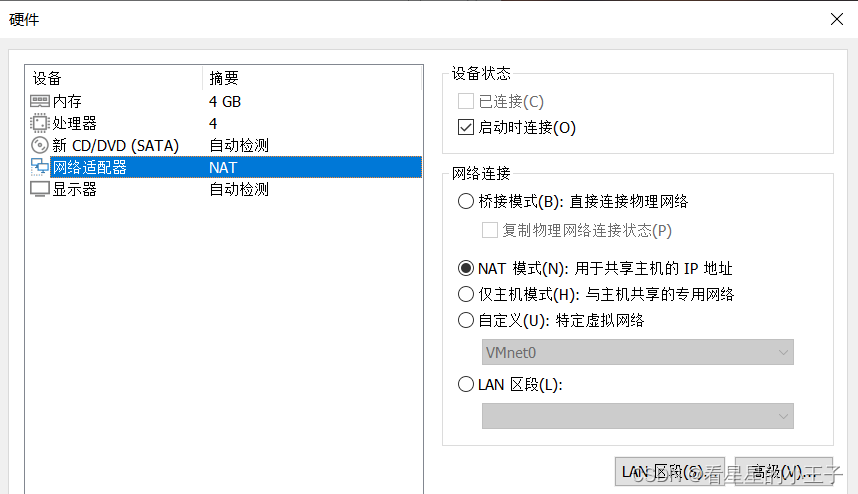

        2）、网络连接方式 设置为 NAT模式 ，

        3）、内存 建议设置 4GB+

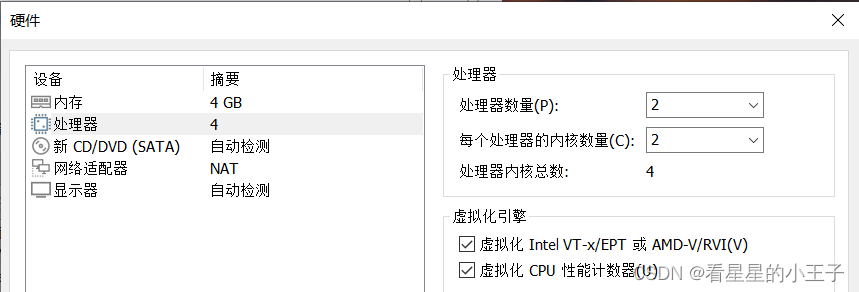

        4）、处理器核数 建议 4核+，同时处理器的虚拟化引擎要勾线（默认没有勾选），虚拟化CPU性能计数器最好也勾选，性能更好一点

        5）、CD/DVD里勾选使用ISO镜像文件，选择 EVS-NG 的 ISO镜像文件路径，同时设备状态里勾选 启动时连接

        设置完毕后， 点击 关闭 回到之前的界面，可以看到最终的配置参数如下， 点击 完成，虚拟机就创建好了：

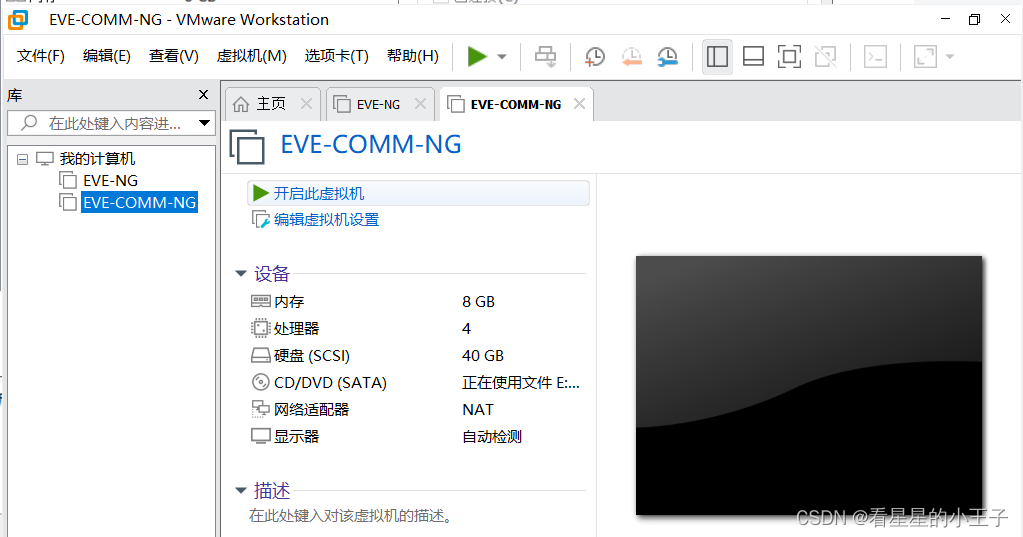

        创建好虚拟机之后在虚拟机页面点击 开启此虚拟机 启动，接下来就按图操作吧：

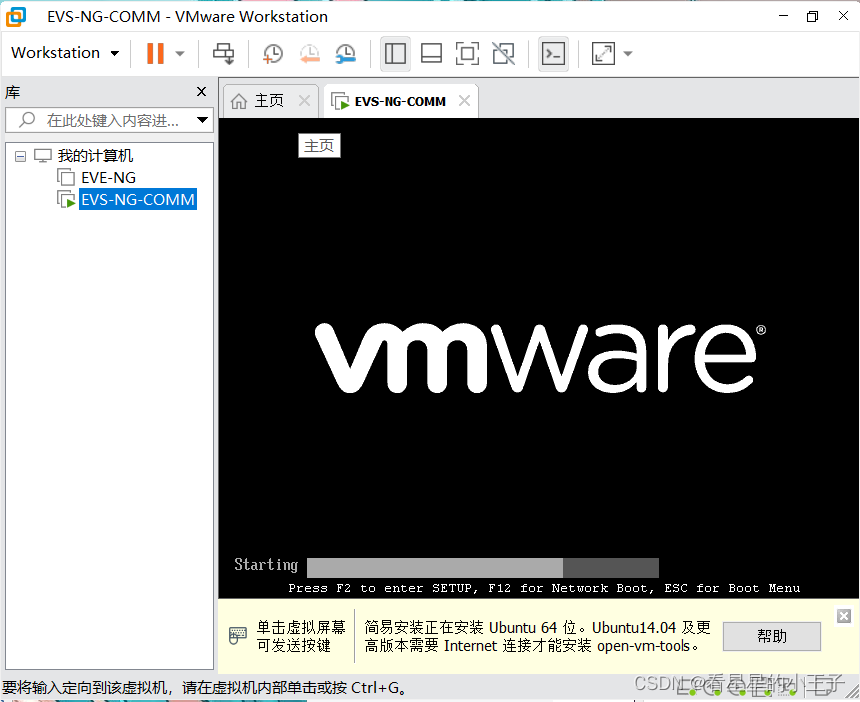

        进入启动界面：

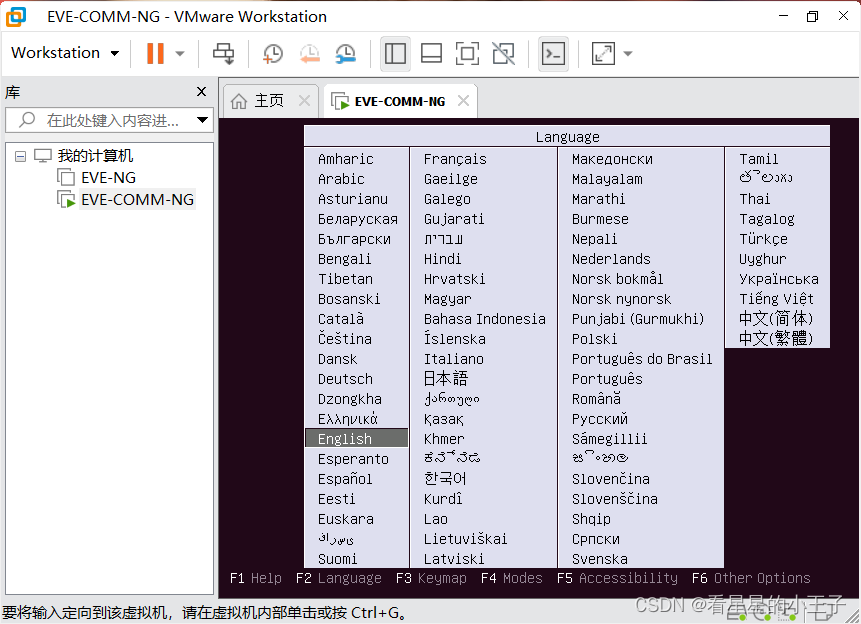

        选择系统语言(回车确认)：

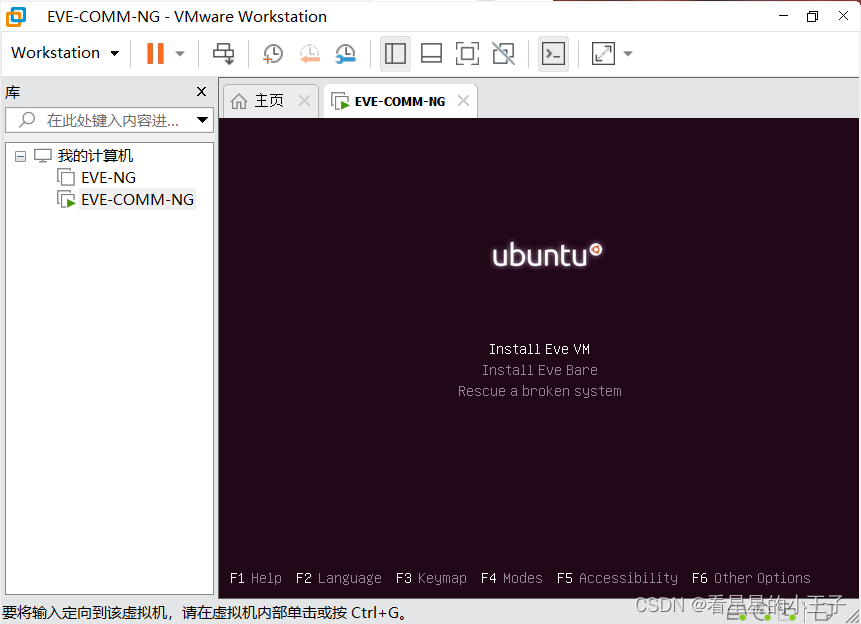

         选择安装模式 Install Eve VM ：

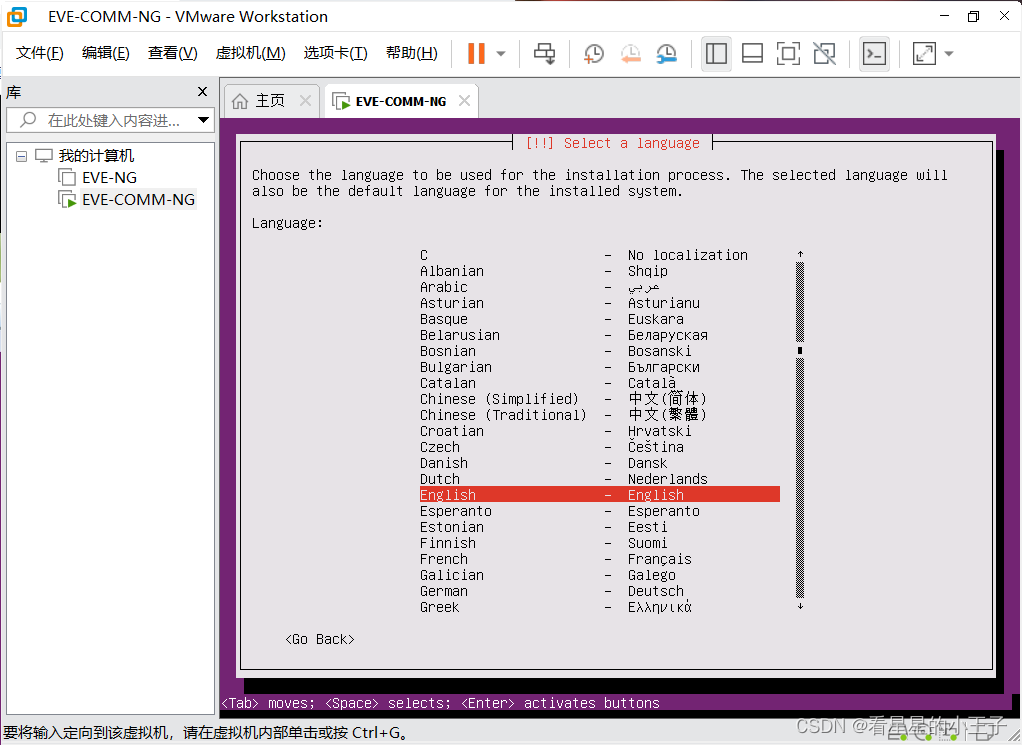

         选择安装过程使用的语言：

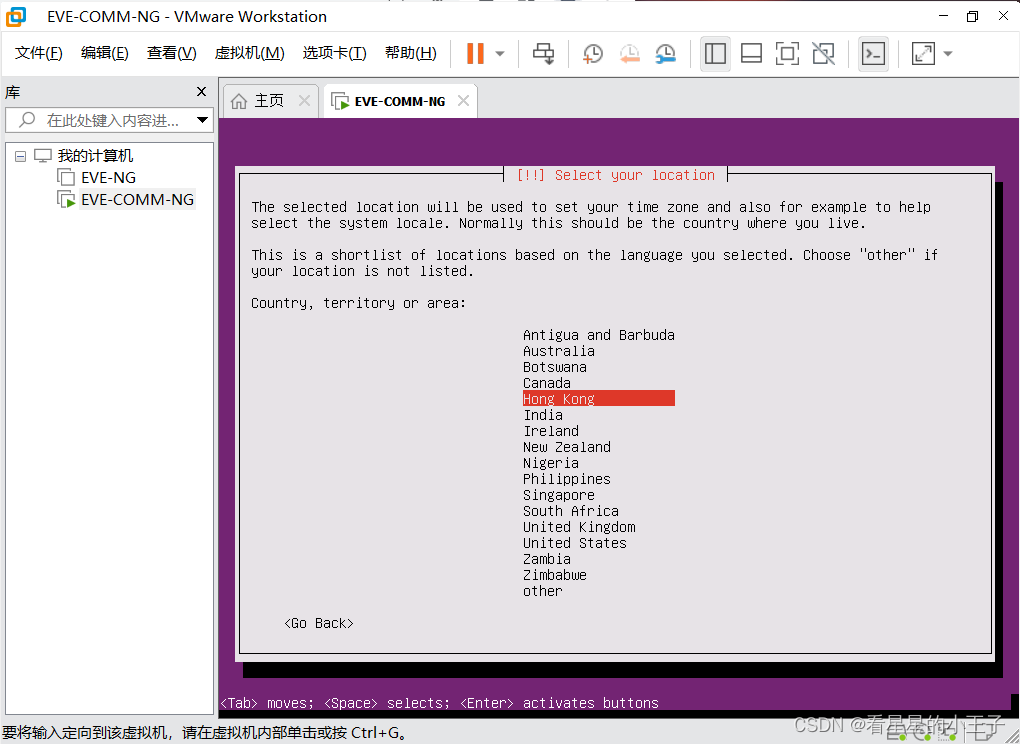

         选择时区：

         配置检查：

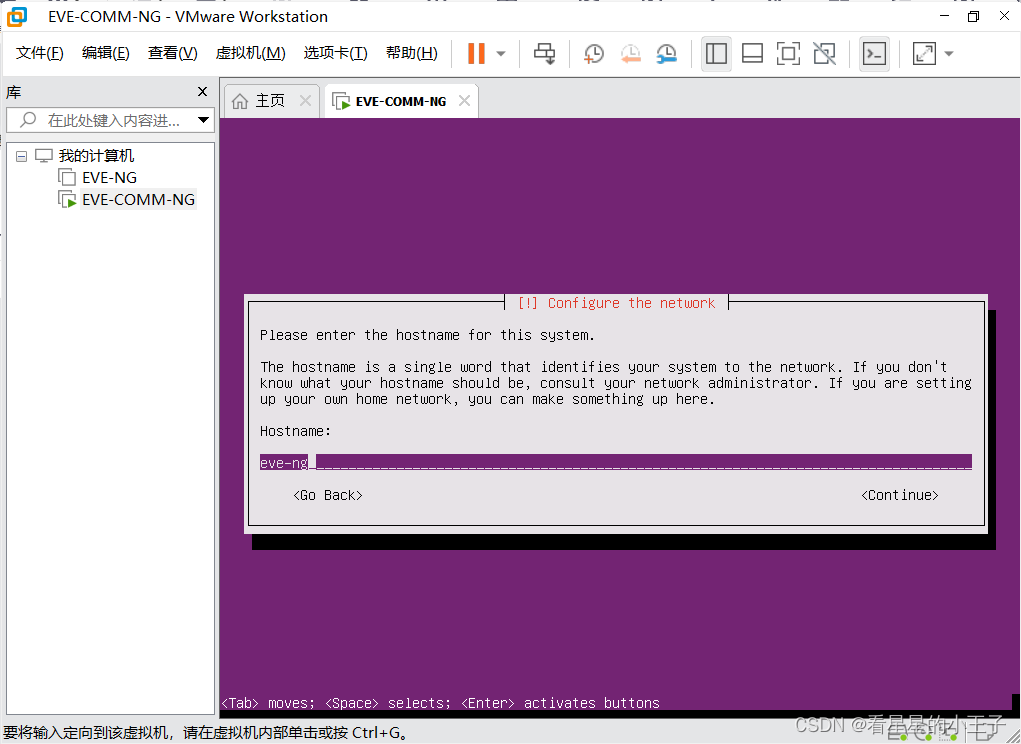

        设置主机名(没特殊癖好的话，默认即可)：

         确认时区(会根据网络自动确认当前时区)：

         开始安装系统：

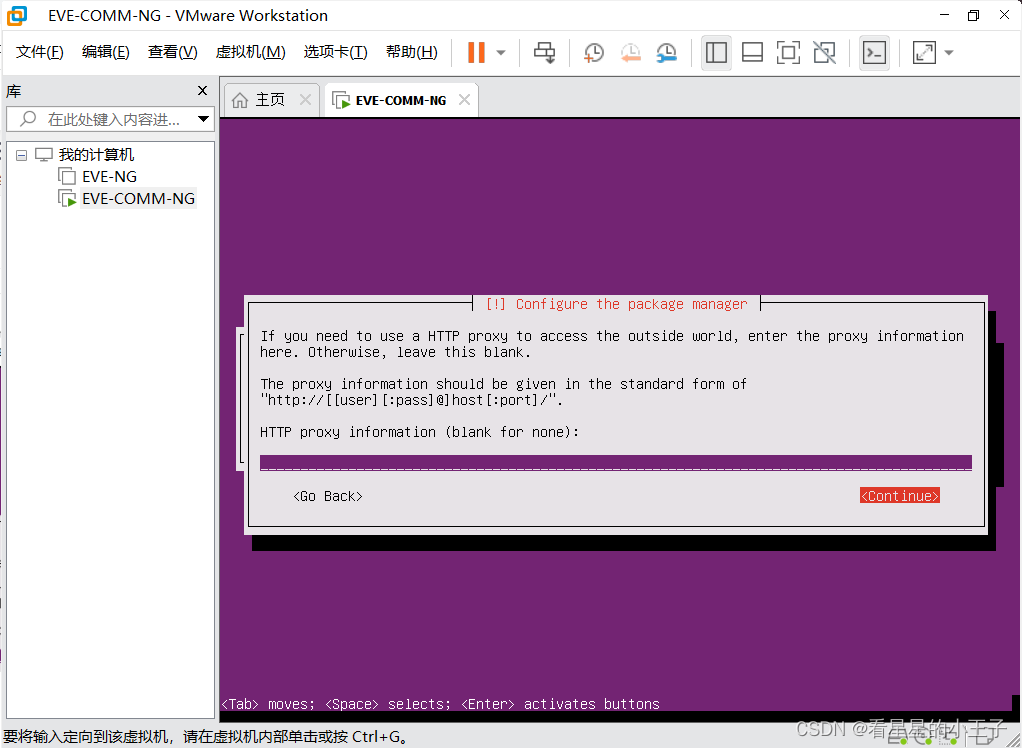

         设置代理，虚机里一般不需要，空着就行：

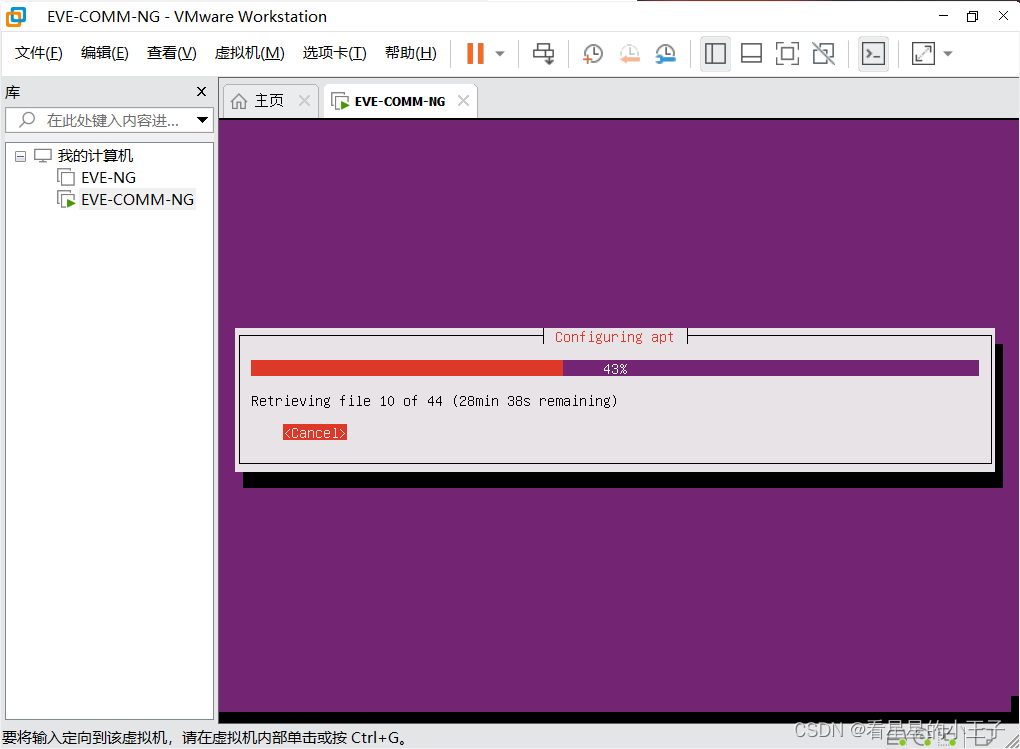

         配置Ubuntu的包管理工具，默认会从国外的源更新仓库文件，速度很慢，这里的步骤都选择 cancel 取消即可，不影响使用，如果有需要可后续在系统里操作：

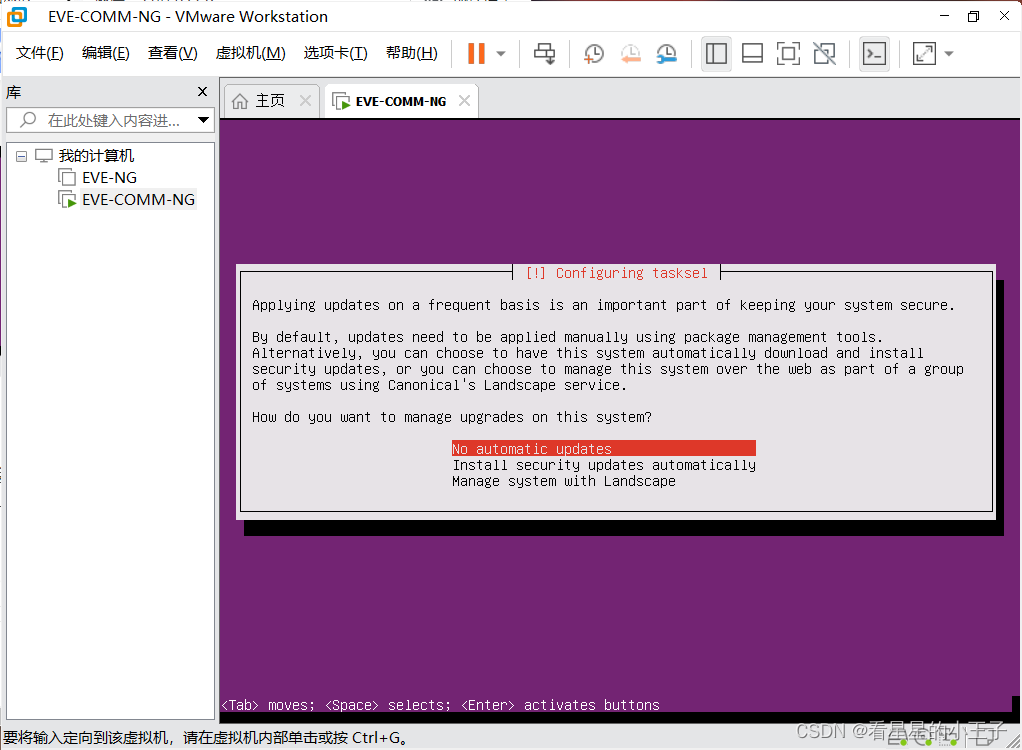

        选择系统安全更新策略，设置选 No automatic updates 即可：

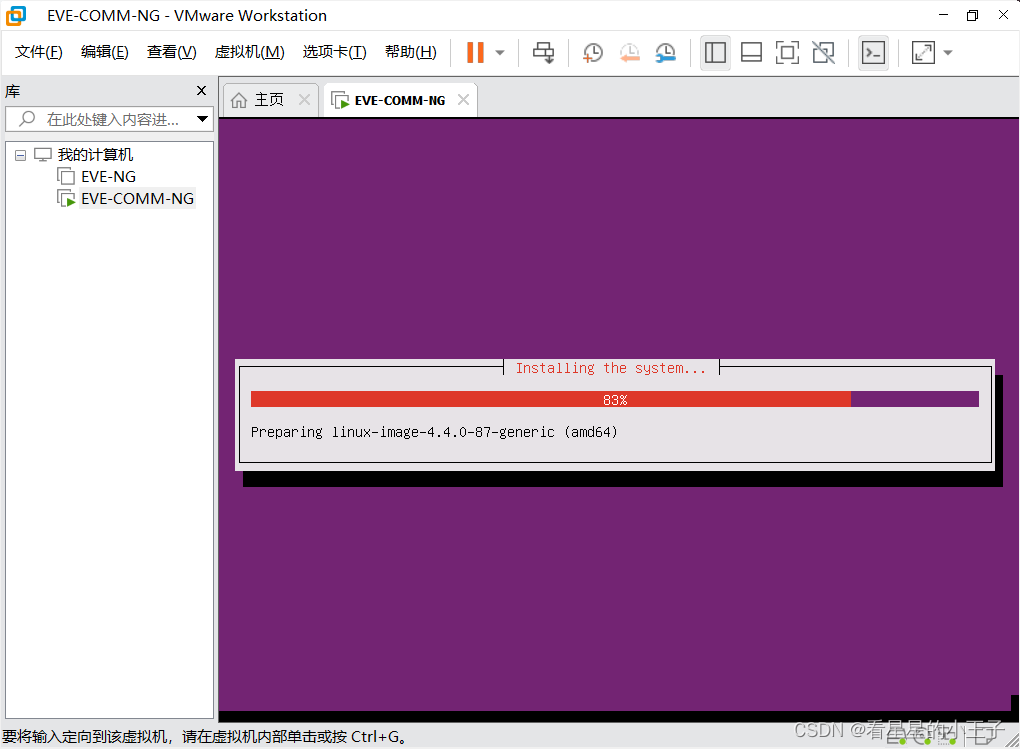

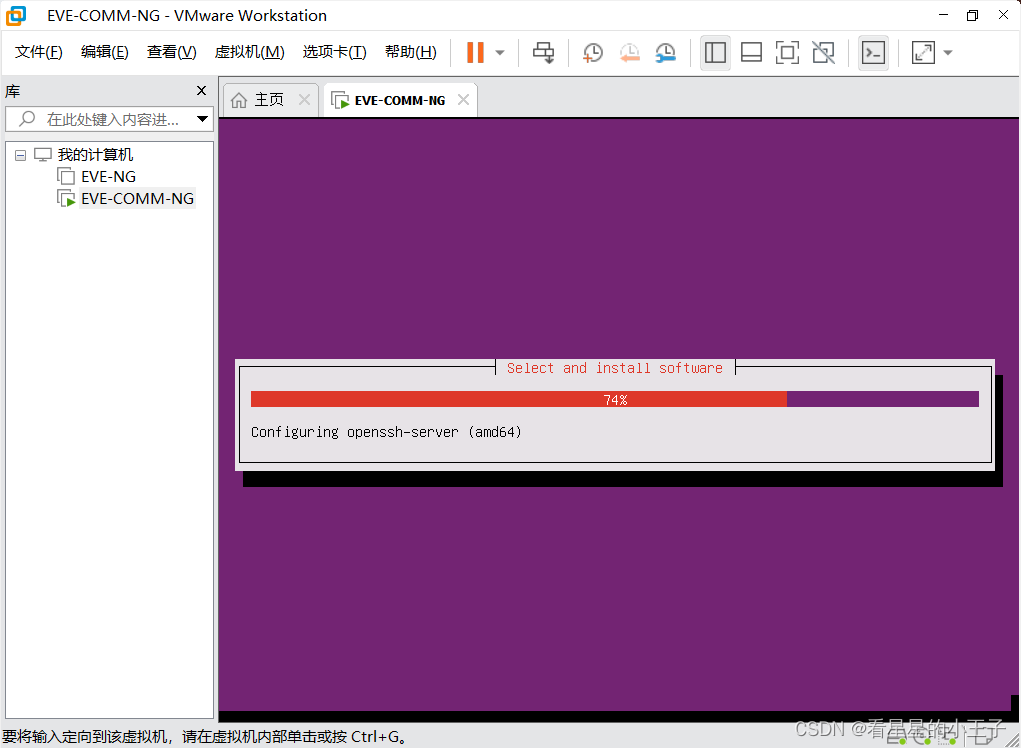

        安装系统软件：

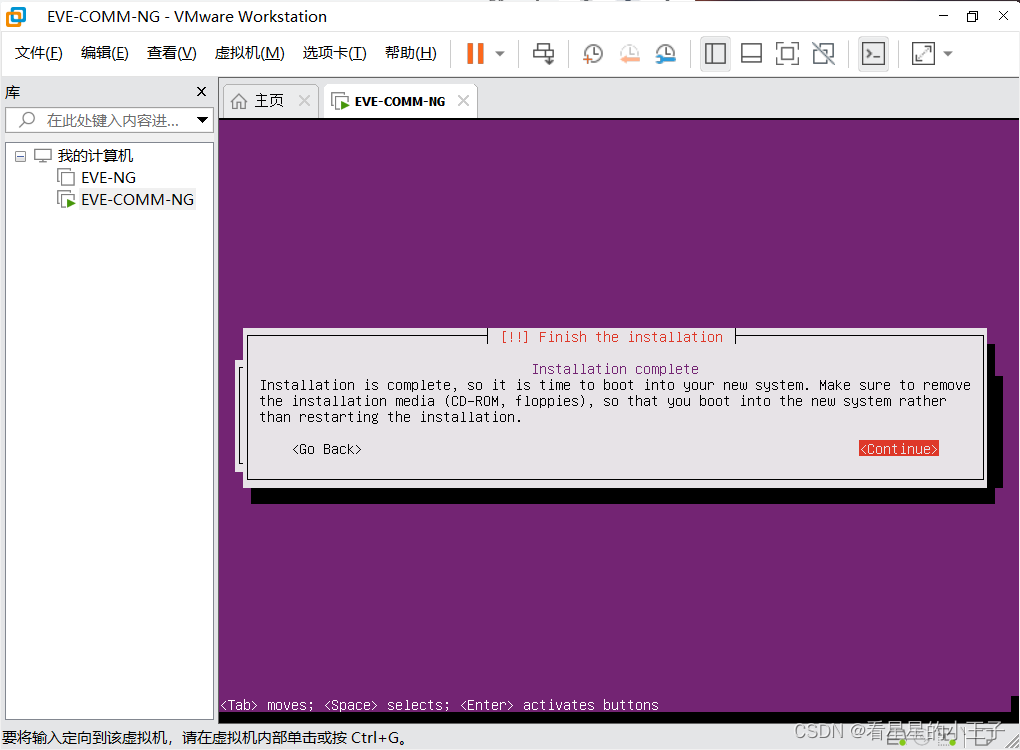

         安装完成，提示你下次启动前把虚机的CD里指定的 ISO镜像文件断开，否则又会进入系统安装流程：

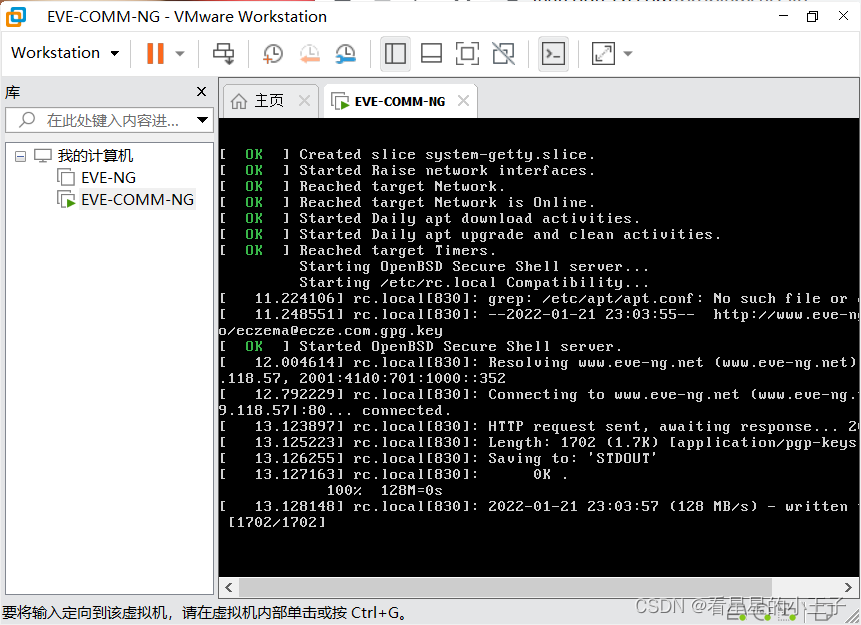

         系统开始启动和初始化（安装过程中会从 Ubuntu 官网下载一些文件，有点慢）：

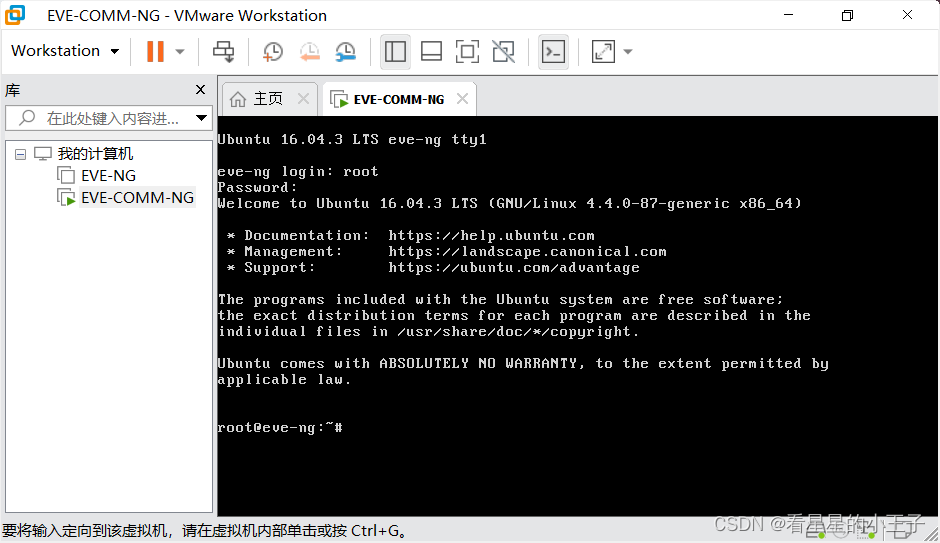

         最后等待安装完毕、系统启动完成就会进入登录界面，使用默认帐户 root/eve 进行登录即可：

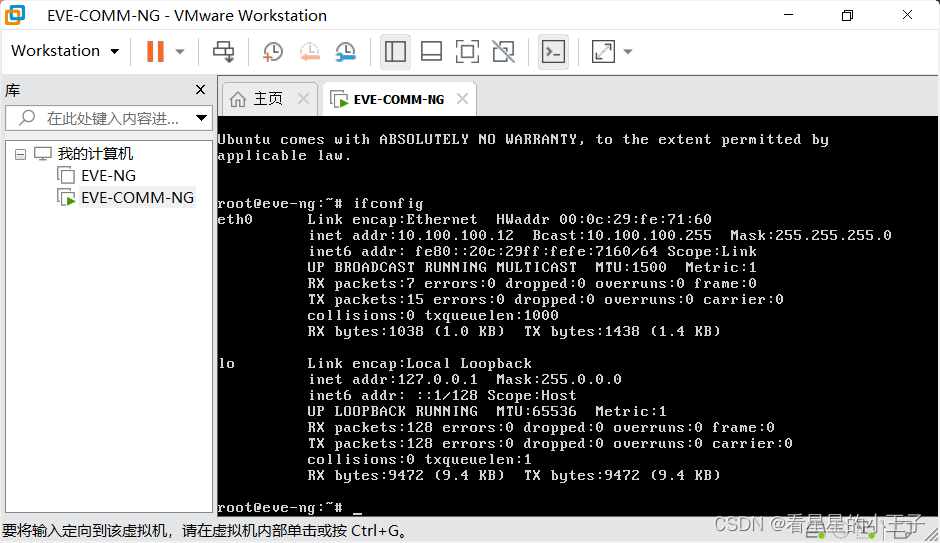

        使用 ifconfig 命令可以看到第一张网卡已经自动获取到了 IP 地址10.100.100.12，使用这个地址就可以登录 EVS-NG服务器的 Web 页面：

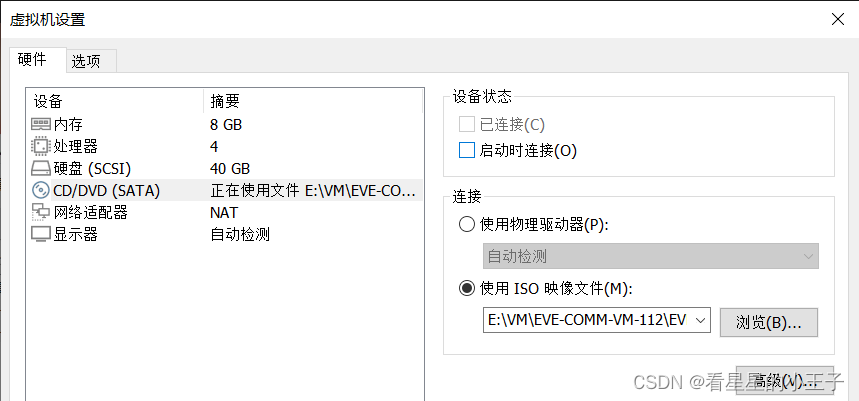

        记得下次启动虚机前，将虚机设置里CD/DVD的启动时连接去掉：

        对这种安装方式有其它疑问也可以参考官网的 Vmware Staion上安装ISO的指导。

        那么本次的 EVE-NG模拟器安装教程就到这里，具体模拟器的 Lab 环境如何配置、管理和使用后边教程会进一步说明...
