国密介绍-SM2

前言

在之前的文章中也后台有关于国密代码实现，逐萌生了把之前理解的国密和密评中的内容整理成文档，尽自己的微薄力量给大家参考和学习。

1 定义

SM2算法定义了两条椭圆曲线，一条基于F§上的素域曲线，一条基于F(2^m)上的拓域曲线，目前使用最多的曲线为素域曲线，本文介绍的算法基于素域曲线上的运算，素域曲线方程定义如下：

y2−x3+ax+b

SM2算法定义了5个默认参数，即有限域F§的规模p，椭圆曲线参数a,b,椭圆曲线的基点G(x,y),与G的阶n。

国密算法标准中给出了对应的默认值，默认值如下：

p:FFFFFFFEFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF00000000FFFFFFFFFFFFFFFF n:FFFFFFFEFFFFFFFFFFFFFFFFFFFFFFFF7203DF6B21C6052B53BBF40939D54123 a:FFFFFFFEFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF00000000FFFFFFFFFFFFFFFC b:28E9FA9E9D9F5E344D5A9E4BCF6509A7F39789F515AB8F92DDBCBD414D940E93 Gx:32C4AE2C1F1981195F9904466A39C9948FE30BBFF2660BE1715A4589334C74C7 Gy:BC3736A2F4F6779C59BDCEE36B692153D0A9877CC62A474002DF32E52139F0A0

#加密强度：256位（私钥长度）；

32字节、64 hex

#公私钥长度：公钥长度为64字节(512位)

64字节、128 hex

#支持签名最大数据量及签名结果长度：最大签名数据量长度无限制；签名结果为64字节（但由于签名后会做ASN.1编码，实际输出长度为70-72字节）；

#支持加密最大数据量及加密后结果长度：支持最大近128G字节数据长度；加密结果(C=C1C3C2)增加96字节【C1(64字节) + C3(32字节)】(如果首个字节为0x04则增加97字节，实际有效96字节)

2 密钥对

2.1 私钥

SM2私钥是一个大于1且小于n-1的整数（n为SM2算法的阶，其值参见GM/T 0003），简记为k，长度为256位（32字节）

• SM2算法私钥数据格式的ASN.1定义为

SM2PrivateKey::=INTEGER

2.2 公钥

SM2公钥是SM2曲线上的一个点，由横坐标和纵坐标两个分量来表示，记为（x，y），简记为Q，每个分量的长度为256位，总长度为512位（64字节，不包含公钥标识）。

      SM2算法公钥数据格式的ASN.1定义为：

SM2PublicKey::=BIT STRING

SM2PublicKey为BIT STRING类型，内容为04||X|||Y，其中X和Y分别标示公钥的x分量和y的分量，其长度各位256位。04用来标示公钥为非压缩格式（压缩格式用02标识）

3 数据格式

3.1 加密数据格式

SM2算法加密后的数据格式的ASN.1定义为：

SM2Cipher::= SEQENCE{   XCoordinate     INTEGER，  --x 分量 32字节（256位）   YCoordinate     INTEGER，  --y 分量 32字节（256位）   HASH            OCTET STRING SIZE(32), --杂凑值 （256位）   CipherText      OCTET STRING  --密文   等于明文长度 }

其中，HASH为使用SM3算法对明文数据运算得到的杂凑值，其长度固定为256位。CipherText是与明文等长的密文。因此SM2加密后的密文长度比明文长度增加了97字节（1字节04标识 + 32字节x分量 + 32字节y分量 + 32字节Hash）

3.2 签名数据格式

SM2算法签名数据格式的ASN.1定义为：

SM2Signature::={   R            INTEGER,     --签名值的第一部分 32字节（256位）   S            INTEGER      --签名值的第二部分  32字节（256位） }

签名原始数据量长度无限制，签名结果为64字节，但是由于签名后会做ASN.1编码，实际输出长度为70-72字节不等。

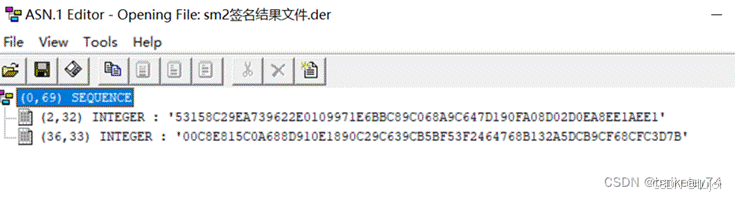

• 例子（SM2签名结果）：

3045022053158C29EA739622E0109971E6BBC89C068A9C647D190FA08D02D0EA8EE1AEE1022100C8E815C0A688D910E1890C29C639CB5BF53F2464768B132A5DCB9CF68CFC3D7B

可以看到有两个大整数组成，这应该就是签名结果的 R，S ，因此出现如此长度的签名结果是因为DER编码所致。

• 为什么后面是33字节？

因为填充了一个00字节，为啥填充零字节呢？看后面的整数的第一个字节C8 ，转换成二进制是11001000 ，根据整数的特性这个数就是负数了，而这里SM2用到的r，s都是无符号整数，所以要进行编码增加00000000的整数前缀，使得它是个正整数。

1. 因此当r，s的最高位都是0位时，不需要填充，它就是等于增加了六个字节的标志字节，累计70字节；
2. 当其中一个最高位是1位时，需要填充00，它就是等于增加了七个字节的标志字节，累计71字节；
3. 当两个最高位都是1位时，都需要填充00，它就是等于增加了八个字节的标志字节，累计72字节。

      总结：密评中签名结果判断第一个字节应该是30 ，第二个字节如果是44 ，后面肯定有两个0220 ；第二个字节如果是45 ，后面出现一个0220，一个022100 ；第二个字节如果是46 ，后面出现两个022100

3.3 密钥对保护数据格式

在SM2密钥对传递时，需要对SM2密钥对进行加密保护。具体的保护方法为：

1. 产生一个对称密钥。
2. 按对称密码算法标识指定的算法对SM2私钥进行加密，得到私钥的密文。若对称算法为分组算法，则其运算模式为ECB。
3. 使用外部SM2公钥加密对称密钥得到对称密钥密文。
4. 将私钥密文、对称密钥密文封装到密钥对保护数据中。

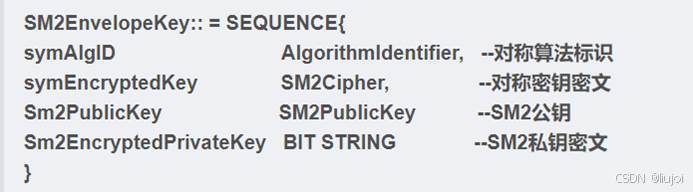

上述密钥对保护数据格式实际上就是一个SM2加密信封的数据格式，SM2公钥仅仅是封装在信封内部，依然是裸公钥。

此时有A和B双方进行密钥对传递，B先将自己的SM2公钥传递给A；

A此时要把自己的非对称密钥对安全地传递给B，做法如下：

1. A产生一对SM2密钥对，然后A又产生一个对称算法密钥(假定算法为SM4)symK；
2. A用symK加密自己的私钥，得到SKCipher，
3. A用B的公钥去加密自己的symK，得到对称密钥密文symKCipher；
4. A将上述数据封装成一个SM2的加密信封EnvelopA，然后将EnvelopA传递给B。

B收到A发过来的EnvelopA数据后，解开信封过程如下：

1. B用自己的私钥解密EnvelopA数据，获取到信封里边的数据。
2. B用自己的私钥去解开EnvelopA数据中的对称密钥密文后，拿到对称密钥明文symPlainKey
3. B用对称密钥明文数据解开SM2私钥密文，拿到A的私钥明文。
4. B拿到了A的SM2公钥/私钥密钥对。

最后，A将自己的SM2密钥对安全传递给B。当然上述传递方式是最基础的，在不同的应用场景下或许有更为复杂的传递方式设计。

4 计算过程

4.1 生成密钥

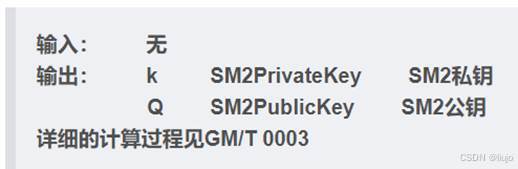

ＳＭ２密钥生成是指生成ＳＭ２算法的密钥对的过程，该密钥对包括私钥和与之对应的公钥。其中，私钥的长度为２５６位，公钥的长度为５１２位(x和y分量)。

《GMT 0003.1-2012 SM2椭圆曲线公钥密码算法第1部分：总则》

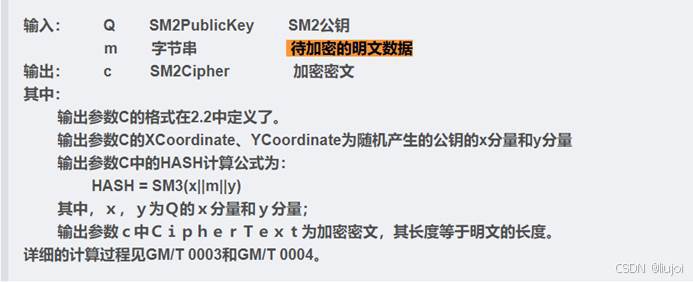

4.2 公钥加密

SM2加密是指使用指定的公开密钥对明文进行特定的加密计算，生成相应密文的过程。该密文只能由该指定公开密钥对应的私钥解密。

详细的计算过程参见GM/T 0003和GM/T 0004。

4.3 私钥解密

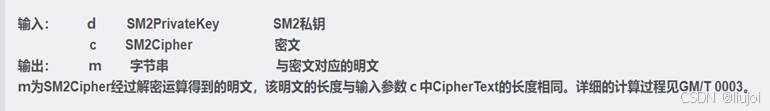

SM2解密是指使用指定的私钥对密文进行解密计算，还原对应明文的过程。

详细的计算过程参见GM/T 0003。

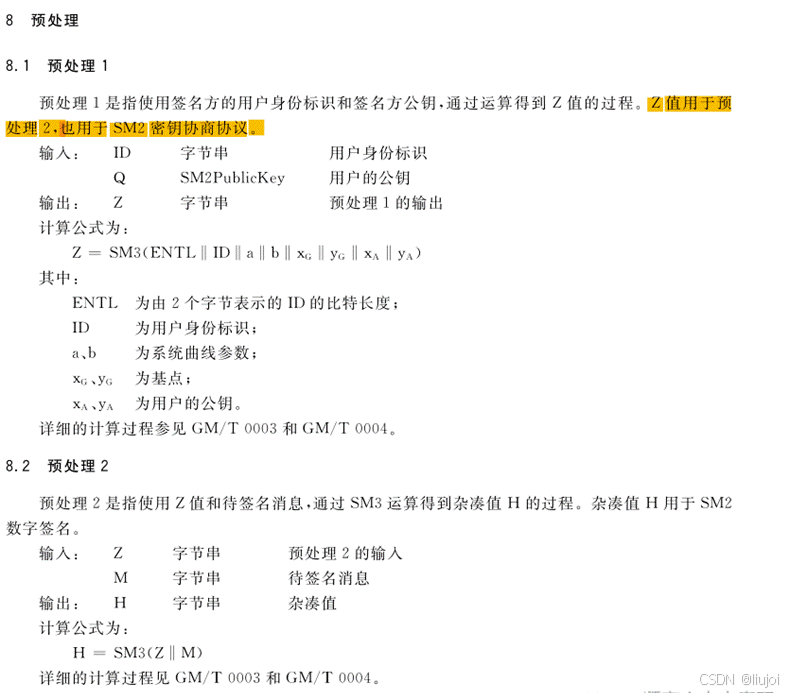

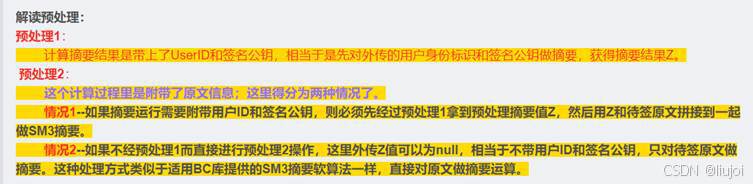

4.4 预处理

4.4.1 预处理一

预处理1是指使用签名方的用户身份标识和签名方公钥，通过运算得到Z指的过程。Z值用于预处理2，也用于SM2密钥协商协议。

4.4.2 预处理二

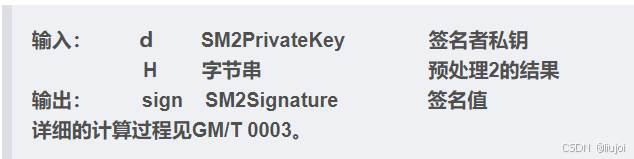

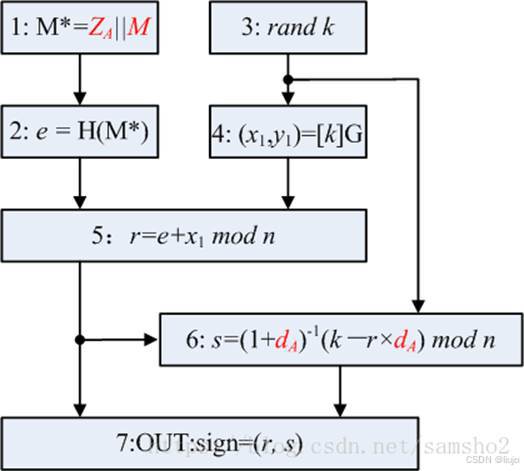

4.5 数字签名

SM2签名是指使用预处理的结果和签名者的私钥，通过签名计算得到签名结果的过程。

说明：第5步若r=0或r+k=n则返回第3步；第6步若s=0则返回第3步。

1. 签名者用户A的密钥对包括其私钥dA和公钥PA=[dA]G= (xA,yA)
2. 签名者用户A具有长度为entlenA比特的可辨别标识IDA，
3. ENTLA是由整数entlenA转换而成的两个字节
4. ZA=H256(ENTLA || IDA || a || b || xG || yG|| xA || yA)。
5. 待签名的消息为M，
6. 数字签名(r,s)

详细计算过程参见GM/T 0003

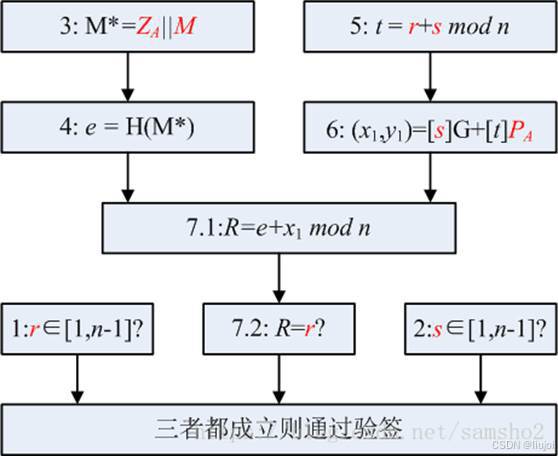

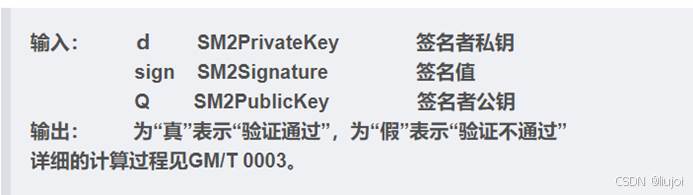

4.6 签名验证

SM2签名验证是指使用预处理2的结果、签名值和签名者的公钥。通过验签计算确定签名是否通过验证的过程。

1. 签名者用户A的密钥对包括其私钥dA和公钥PA=[dA]G= (xA,yA)
2. 签名者用户A具有长度为entlenA比特的可辨别标识IDA，
3. ENTLA是由整数entlenA转换而成的两个字节
4. ZA=H256(ENTLA || IDA || a || b || xG || yG|| xA || yA)。
5. 消息为M，数字签名(r,s)

详细计算过程参见GM/T 0003

4.7 密钥协商

密钥协商是在两个用户之间建立一个共享秘密密钥的协商过程，通过这种方式能够确定一个共享秘密密钥的值。

设密钥协商双方为Ａ、Ｂ，其密钥对分别为（ｄＡ，ＱＡ）和（ｄＢ，ＱＢ），双方需要获得的密钥数据的比特长度为ｋｌｅｎ。密钥协商协议分为两个阶段。

具体过程见GM/T 0009。
