分光器的光衰计算公式。

对于光纤分光器,产生的光衰,可以按照以下的公式来计算。

即:log2(分光数),如:一分四光,则:

四是二的二次方,函数:log2(N),N为分光数量(如四个分光口)

Log₂(4)

# 也可方一下,开平方根,并 ceil 取值,如:8分光开平方根ceil后为3,16分光为4。

1、

BitOperations.Log2((uint)n)

2、

(int)Math.Log(n, 2);

但分光器通常需要额外增加 1dB 以内的损耗(即插入损耗)所以:一分四光,光衰为:

Log2(四光口) * 3 + 1,则光衰为:7dB

Log₂(8)

一分八光为:Log2(八光口) * 3 + 1,则光衰为:10dB

Log₂(16)
一分16光为:Log2(16光口) * 3 + 1,则光衰为:13dB

大多数分光器的插入损耗是比较小的,通常在0.5dB 及以下,即一分四光损耗大约在 3.1 ~ 3.5dB 之间。

华为FTTR分光器的插入损耗通常小于 0.3dB,所以:

一分四光大约为:7.3dB 的损耗。

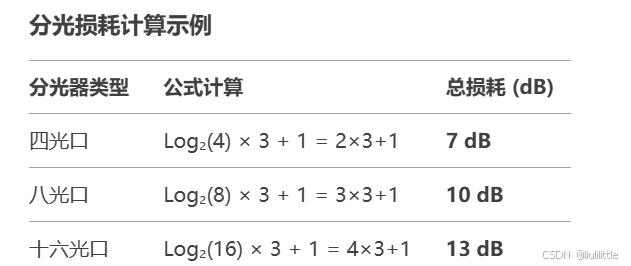

分光损耗计算示例:
