一、光分路器的原理&应用

光分路器是一种无源光学元件,将下行视频和语言/数据信号分束给N个用户的ONT,将上行语音/数据信号发送到OLT。

光分路器按工艺可分为:熔融拉锥式光分路器( FBT-Fused Biconical Taper)和平面光波导功率光分路器( PLC-Planar Lightwave Circuits)。

按分光比可分为:等比分光和不等比分光。

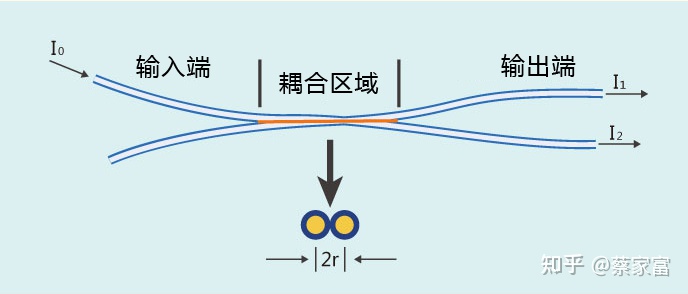

1.熔融拉锥技术

将两根或多根光纤捆在一起,然后在拉锥机上熔接拉伸,并实施监控分光比的变化,分光比达到要求后,结束熔融拉伸。

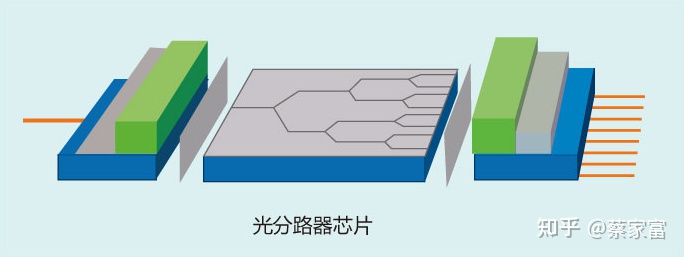

2.平面光波导技术

基于光学集成技术,利用半导体工艺制作光波导分支器件,分路的功能在芯片上完成,可以在一只芯片上实现多达 1x32 以上分路,然后在芯片两端分别耦合封装输入端和输出端多通道光纤阵列。

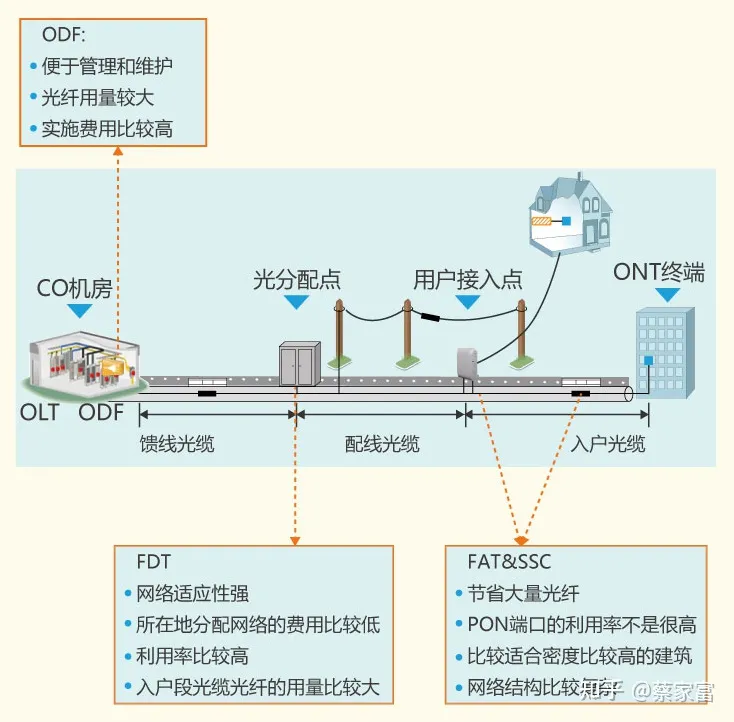

3.光分路器在网络中布放的位置

4.重要技术指标

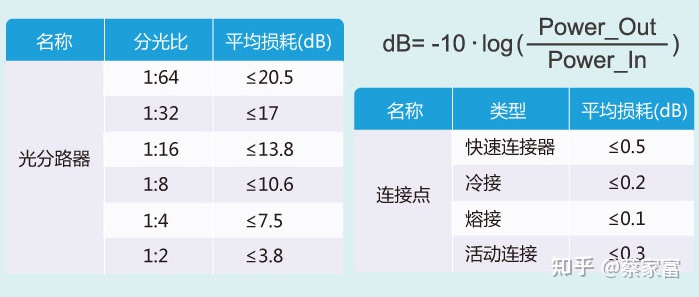

插入损耗,是指光纤中的光信号通过活动连接的器件之后,其输出光功率相对输入光功率的比率的分贝数。光纤分路器的插入损耗是指每一路输出相对于输入光损失的dB数。一般来说,分光比越小,插入损耗值越小。即使用熔接、冷接、分光器、活动连接器、快速接头等器件导致的光损耗。

 分光比
分光比定义为光纤分路器各输出端口的输出功率比值。通常,PLC光分路器的分光比是平均分配的,熔融拉锥光分路器的分光比是可以不等分。而分光比的具体比值设置和传输光的波长有关,例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50:50;在传输1.5μm的光时,则变为70:30(之所以出现这种情况,是因为光纤分路器都有一定的带宽,即分光比基本不变时所传输光信号的频带宽度)。

隔离度
隔离度是指光纤分路器的某一光路对其他光路中的光信号的隔离能力。

回波损耗
回波损耗又叫反射损耗,它是指在由光纤或传输线中的不连续性返回或反射的光信号的功率损耗。回波损耗越大越好,以减少反射光对光源和系统的影响。
