远程PC拨上VPN后却没法访问内网？

本期是一个VPN基础问题，我的经验也可以转化为你的经验~

【背景介绍】

新上任的公司网管反馈了1个问题：他的远程PC拨上公司VPN后没法访问内网打印机和电脑，也就是ping不通。不知道大家有没有遇到过类似问题~

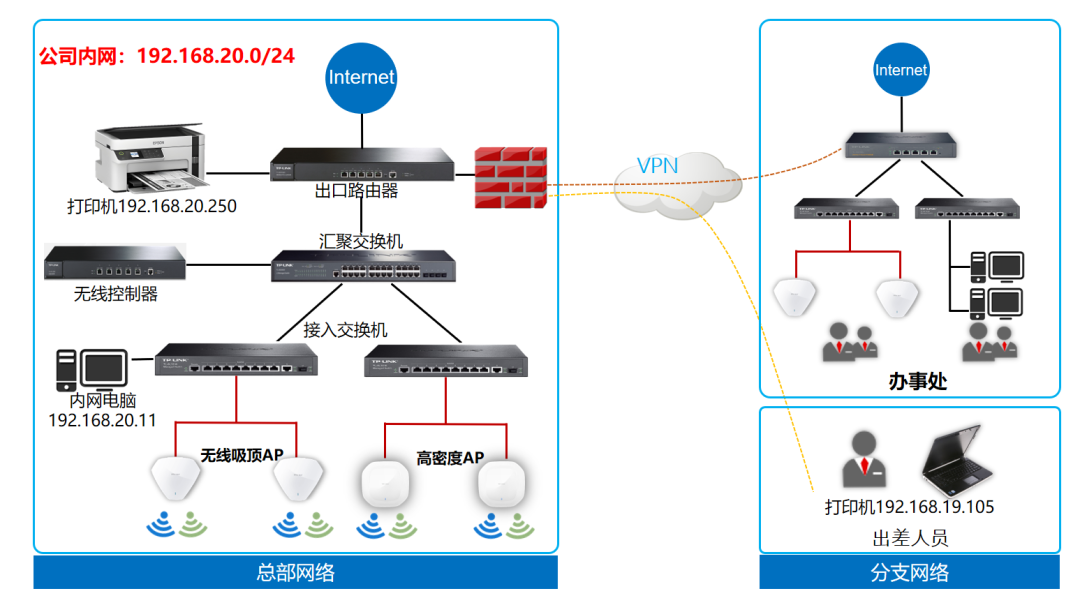

小规模公司内网设备也就百来台，简单的路由+交换机+AP组网，远程电脑通过PPTP VPN拨号接入公司内网办公。VPN地址池网段是192.168.19.0/24；公司内网网段是192.168.20.0/24。

【基础分析】

我们来看这类问题怎么排查吧，首先看下内网电脑ping不通的问题：

第一步：确认VPN适配器拨号成功

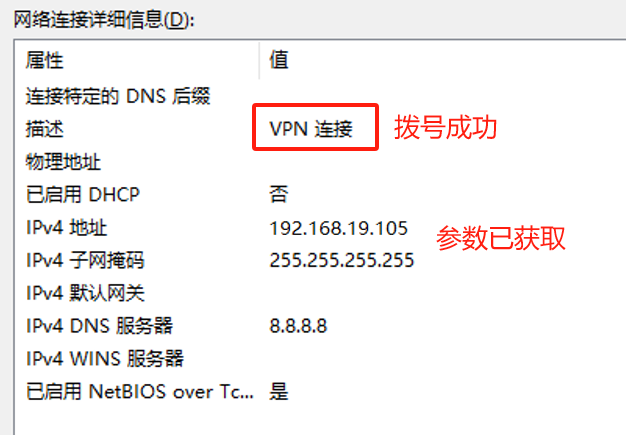

打开“网络适配器-双击VPN适配器-查看详细信息”：

确认VPN拨号成功并获取到IP等参数。

第二步：远程VPN PC测试连通性

使用远程PC ping内网电脑：

ping不通，问题现象存在。

第三步：检查内网电脑网络参数

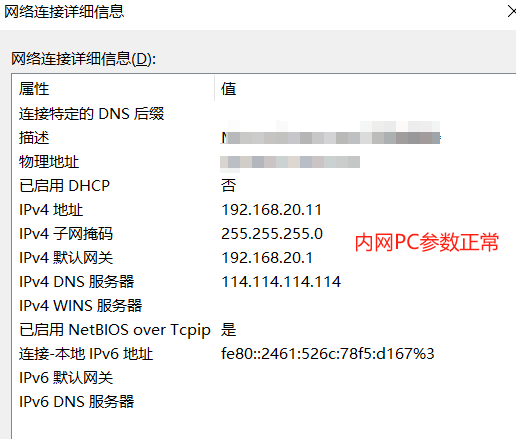

公司内部电脑打开网卡适配器查看详细信息：

可见公司内部电脑IP、网关、DNS等网络参数无问题。

第四步：检查内网电脑是否启用防火墙

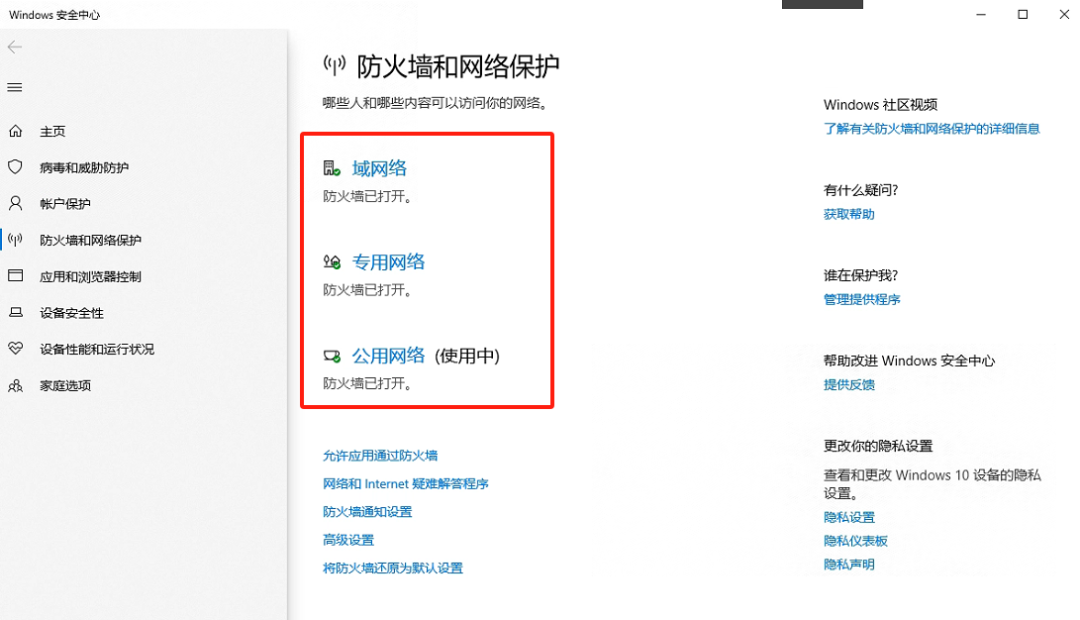

Windows默认启用防火墙禁ping，打开防火墙设置查看：

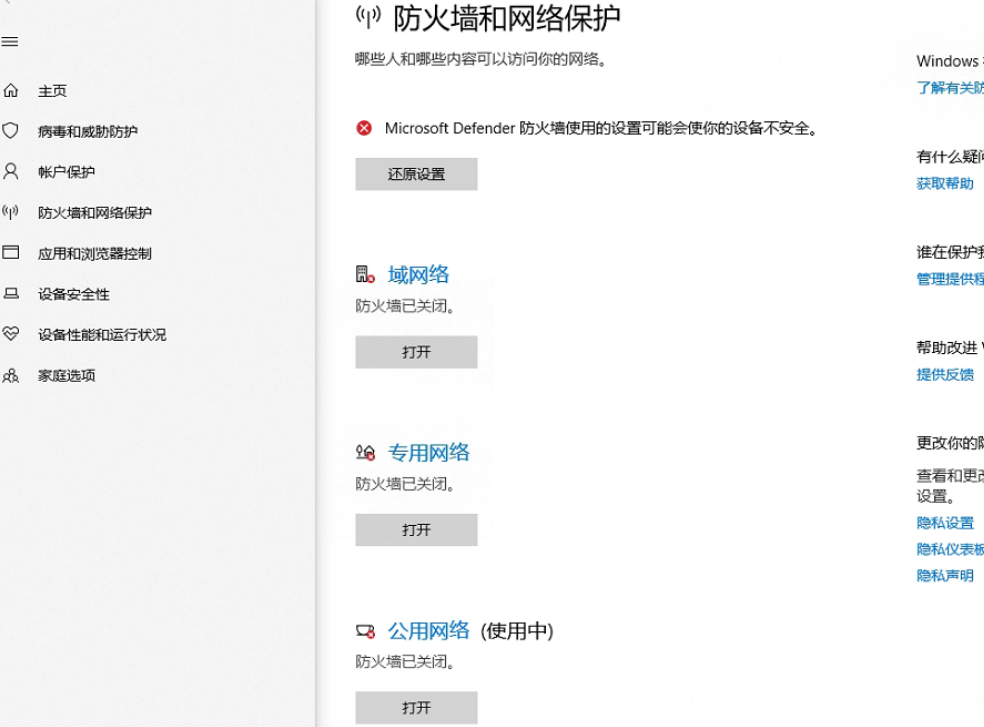

发现内网电脑未关闭防火墙，于是将其防火墙关闭：

然后ping复测：

正常通，说明并非是VPN连通性问题，而是内网电脑启用防火墙禁ping。

确定了VPN连通性正常并能访问内网了，再来看打印机问题：

第一步：确认打印机是否能通

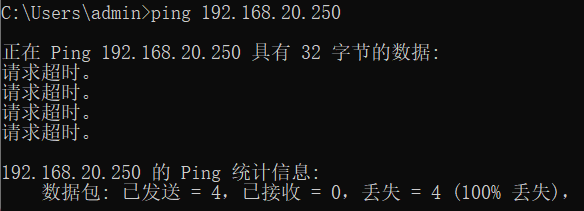

远程VPN客户端PC ping打印机：

发现远程PC能访问内网了但是依然ping不通打印机，但内网是可以通的。这种情况只有2种可能：一是没配置网关，二是启用了防火墙。

第二步：确认打印机网络参数

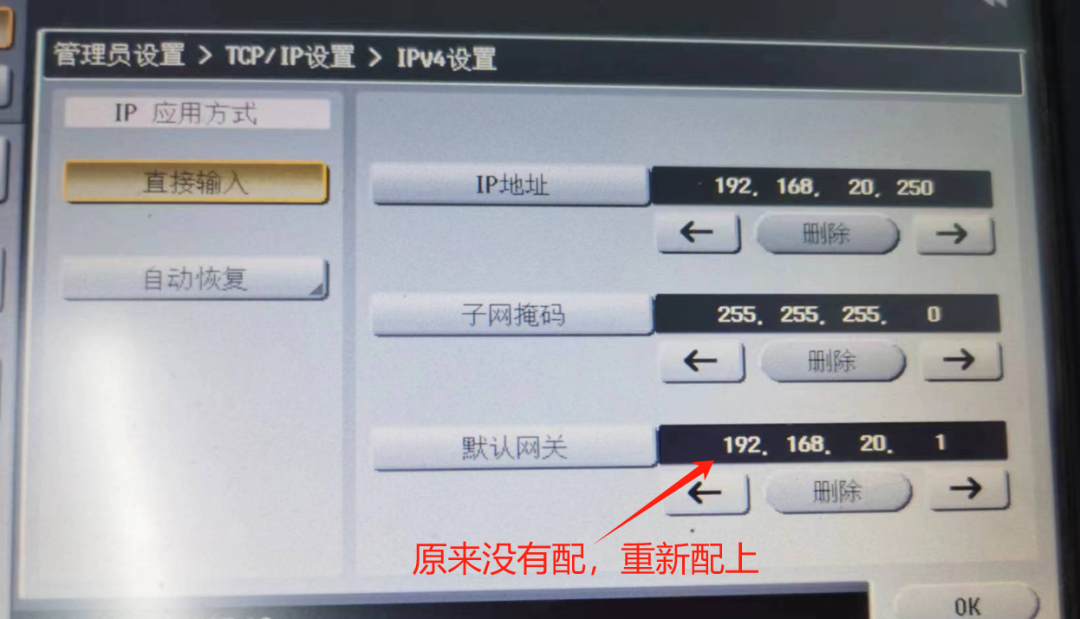

公司网管现场确认打印机确实没有配置网关！于是配置了网关：

配完之后ping复测就能通了，所以此问题为打印机未配置网关导致。

【小结】

本期案例也适用于VPN两端隧道建立成功后而内网互访失败的排查（隧道建立失败了另外看），VPN不通的原因可能如下：

可能性1：未关闭内网设备的防火墙导致无法被对端访问；

可能性2：内网设备未配置网关，导致无法将回包交给网关完成VPN转发。
