通过VC编程实现基于LAN的PC机与Tektronix示波器通信

Tektronix（泰克）公司是一家全球领先的测试、测量和监测解决方案提供商。其生产的示波器更是闻名全球。经过一个星期的努力，有幸实现PC与TDS3034B之间的通信，还成功编写一个程序从示波器读取ID，感到无比的满足。现将我们实现的过程通过图文方式一步一步呈现出来，希望能给大家提供一些帮助。本文的所有资源（软件、源程序代码、参考资料、源文档）都能通过“柳荫镇人”的百度云下载。

由于文章较长，先将全文整体结构说明一下：

A、安装TekVISA和OpenChoice注意事项

B、通过LAN实现PC与示波器通信

a、通过e*Scope访问示波器

b、通过TekVISA和OpenChoice访问示波器

C、用VC编写控制台程序，从示波器中读取ID

D、如何软件和资料获取

一、安装TekVISA和OpenChoice注意事项

安装这两个软件并没有什么困难，只需要一步一步地点击next就行了。但是有几点还是需要提醒大家一下：

1、官方提供安装包有两个TekVISA.exe和OCD_2.3.0.0.exe，如果大家用的是WIN7系统，建议大家注册一个账号从官网下载较新版本的安装软件；如果在官网上没有找到，你可以要求联系泰克的技术服务，叫他们发送一个链接。

2、安装时先运行TekVISA.exe然后再安装OCD_2.3.0.0.exe，安装完成后重新启动电脑。

二、利用LAN实现PC与示波器通信

1、准备

因为我们是通过LAN方式实现从示波器获取数据，所以示波器需要自带LAN口，我们用的TDS3034B就自带LAN口。

2、示波器配置

（1）、按下前面板上的UTILITY按钮

（2）、按下SYSTEM（系统）菜单按钮，选择“输入/输出”

（3）按下“以太网网络设置”屏幕按钮。关闭“DHCP/BOOTP”不要动态分配IP地址，关闭“调试”。

（4）按下“改变仪器设置”可以修改仪器名，仪器IP地址等。这里是关键，如果配置不对将导致通信失败。建议读者采用笔者一样的配置，至于仪器名则无所谓。配置完成后，按下执行接收保存配置。

3、 PC端配置

（1）示波器配置好之后，将示波器与电脑通过网线连接，这时示波器一定要开机。然后打开“网络和共享中心”，这时会弹出一个“本地连接”。

（2）选择本地连接，然后按照下图设置IP。注意，因为示波器的IP是192.168.1.6所以设置电脑的IP时必须与示波器IP不同。笔者选择的是192.168.1.2。按照下图配置好IP后按确定保存。

4、利用e*Scope服务器访问示波器

仪器进行正确的以太网设置之后，就可以通过Internet访问该仪器了。要访问e*Scope服务器执行如下操作。

打开浏览器，最好是IE浏览器。输入示波器IP地址“192.168.1.6”，确认后，浏览器会加载仪器的e*Scope主页。通过e*Scope你可以从示波器里面读取数据和进行一些简单的示波器控制等。

5、利用OpenChoice软件访问示波器

利用OpenChoice访问示波器前必须安装TekVISA和OpenChoice，安装好后有如下两个软件：

（1）首先打开OpenChoice Instrument Manager弹出如下窗口。

（2）选中OpenChoice Talker List….，点击搜索标准，打开LAN开关，点击完成。

（3）点击更新，等待一会儿如果出现如下所示结果则表示成功了，如果没有出现也不要着急，按照如下步骤依次检查。

a、重新更新，多试几次

b、将示波器重新启动后再点击更新

c、确保IP地址没有设置错误

d、如果上面步骤都试了还不行，那就通过官网联系泰克技术服务，或者打电话，他们会耐心帮你解决的，作者就是反复的与泰克工作人员交流才通信成功的。

（4）打开OpenChoice DeskTop，点击选择仪器。

（5）在弹出的对话框中选择TCPIP::192.168.1.6::INSTR然后确认。

（6）选择“波形资料撷取”，然后选择需要的通道，这里最多同时支持4通道。然后点击取得资料。

三、利用VC编写控制台程序，从示波器中读取ID

在进行程序编写之前，先解释一下VISA库。

VISA（VirtualInstrument Software Architecture），即虚拟仪器软件结构，是VXI plug&play联盟制定的I/O接口软件标准及其规范的总称。VISA提供用于仪器编程的标准I/O函数库，称为VISA库。VISA函数库驻留在计算机系统内，是计算机与仪器的标准软件通信接口，计算机通过它来控制仪器。作为通用I/O标准，VISA提供了统一的设备资源管理、操作和使用机制，它独立于硬件设备、接口、操作系统和编程语言具有与硬件结构无关的特点。VISA的这一特性使之适用于各种仪器接口，无论仪器使用的串口还是其他任何一种总线，诸如GPIB、VXI、PXI和LXI等，都具有相同的操作函数，从而实现了控制操作上的统一。Visa基于自底向上的结构模型，创造了一个统一形式的I/O控制函数集。一方面，对初学者或是简单任务的设计者来说，Visa提供了简单易用的控制函数集，在应用形式上相当简单；另一方面，对复杂系统的组建者来说，Visa提供了非常强大的仪器控制功能与资源管理。

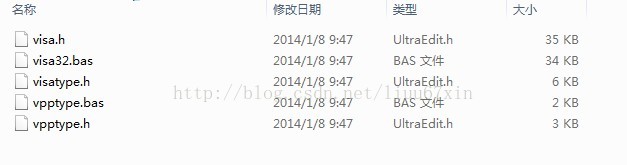

Tektronix的VISA库存放在TekVISA的安装目录下：
