在RAM中调试STM32程序的配置方法

Design by:Liunus lqx.come.on@163.com qq:894693627 20140103

在RAM中调试STM32

早就听说可以在RAM中调试STM32程序了，直到昨天晚上看了个视频，自己也想来试试。乘热打铁，今天上午跑到实验室，从网上下载资料，凭着零星的记忆开始配置。不过任何事情都不是一次成功的，这次也不意外。But经过反反复复修改，查资料，修改，查资料。还是成功啦！下面就把我配置的一些经验，结合网上已经有的一些资料傻瓜式总结出来，希望所有像我这样的初学者能够少走弯路。。。。。。

先说说在RAM中调试STM32程序的好处吧！

1. 可以单步调试程序，并且不用像仿真调试那样需要去查看繁琐的寄存器位，直接可以通过实验现象来Debug。

2. 避免擦写Flash次数限制，虽然Flash的烧写次数高达1000次以上，但是也经不起小白程序员的折腾呀！！！！！

好了，关键步骤开始了。

一、 硬件配置。

我想大多数的人最开始想到在RAM中调试程序的时候都认为跟BOOT[1：0]有关吧！我也一样，直到我看到一篇博文。

大家可以放心这句话的真实性，我已经试了，确实是与BOOT[1 ：0]选择无关。

说了这么多废话，其实就是说不用管硬件配置！！！！！！

二、 软件配置。

1、 准备

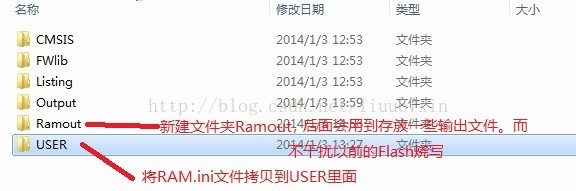

（1）将Keil安装目录下：D:\Keil\ARM\Boards\Keil\MCBSTM32\STLIB_Blinky的RAM.ini文件拷贝到需要调试的工程目录下。

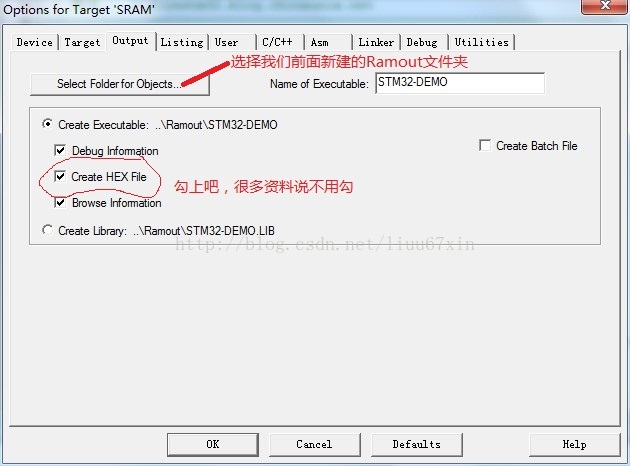

（2）在工程目录下新建文件夹Ramout。

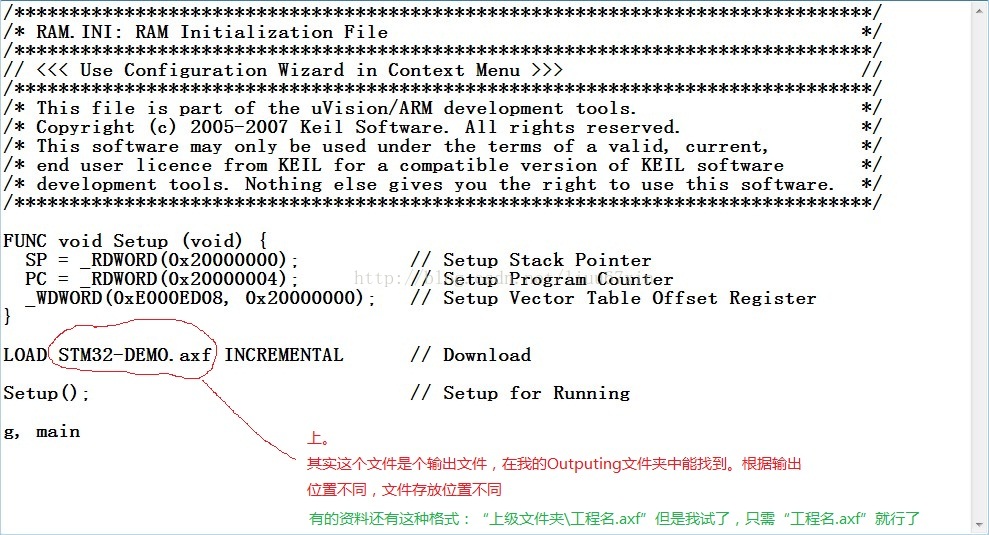

（3）修改RAM.ini文件：将红圈处改为“工程名.axf”就行了。如果没有找到该文件不要怕，自己在文本编辑器里面写一个，就几行保存为.ini格式就行了。

2、 IDE软件配置

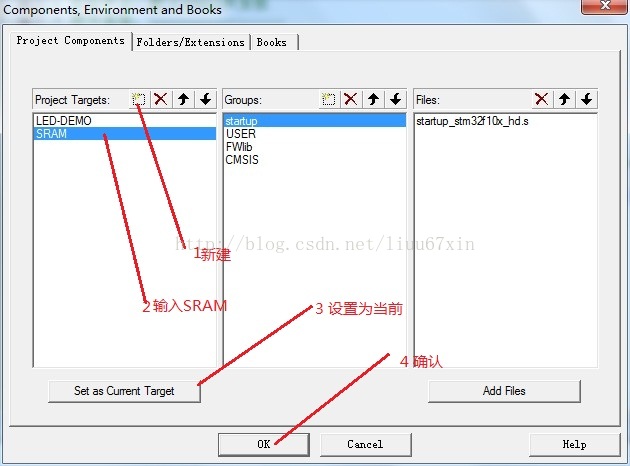

（1） 单击启动如下对话框，并按照下图配置。

（2） 如果按照上述配置方式配置成功后，KEIL配置模式会变为SRAM。

（3） 单击，按照以下步骤一步一步进行配置。

（4）

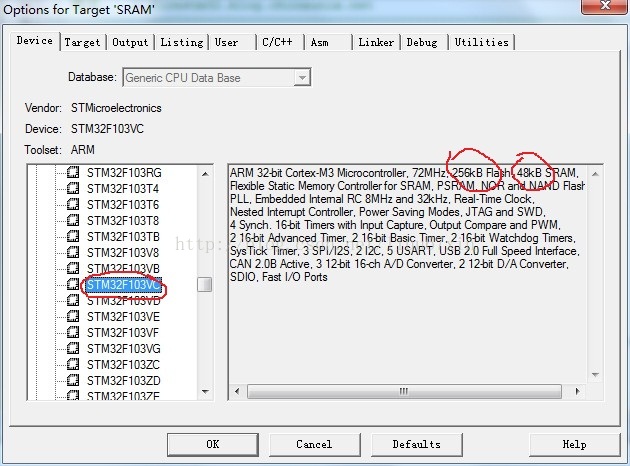

作者Liunus是用的ST公司的STM32F103VC，其Flash是256KB，SRAM 是48KB。记清楚了哟，特别是SRAM大小，这个与后面分配空间有关系。因 为我们将程序也放到SRAM中，所以需要将SRAM分为两个部分；一个部分 用于存放程序代码，另一个部分用于存放程序运行中的数据。

256（KB）=256*1024 (byte) =262144 (byte) 转换为16进制：40000

48（KB）=48*1024（byte）=49152（byte）转换为16进制：C000

所以FLASH的总大小为40000，SRAM总大小为C000。

从CORTEX_M3内核资料我们可以获知，FLASH的起始地址是0x08000000； SRAM的起始地,0x2000000。

（5）

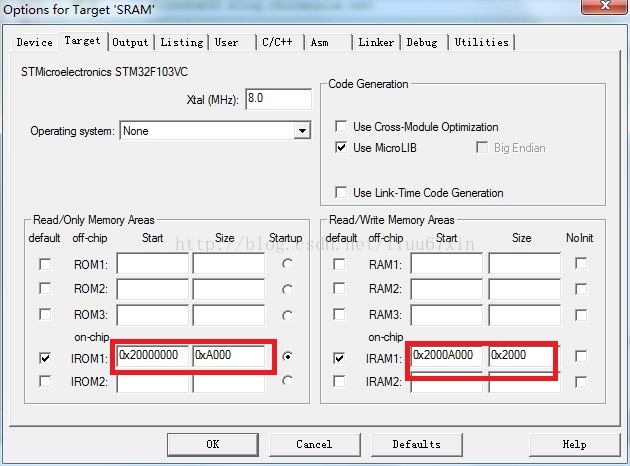

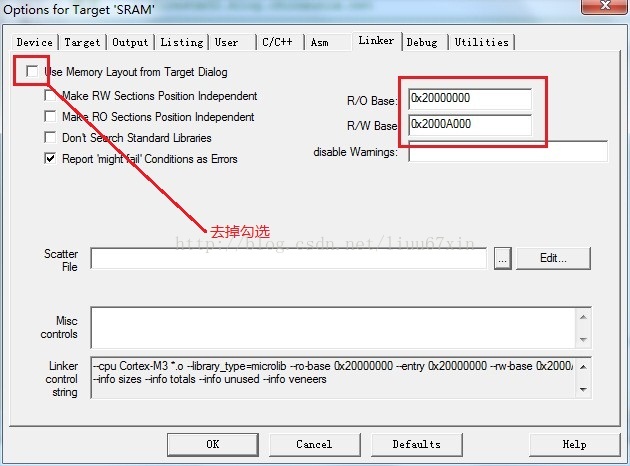

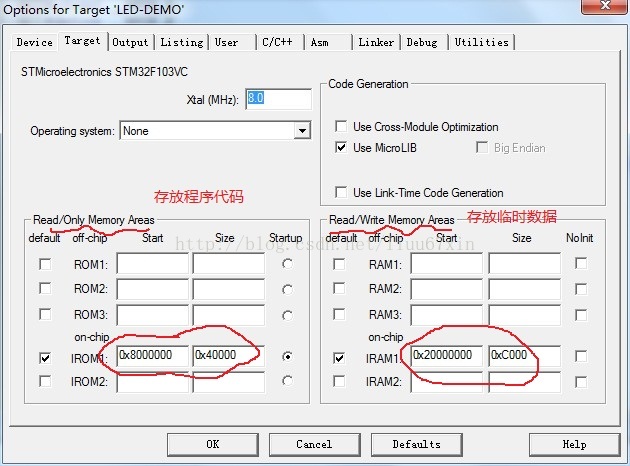

（6）上图是将程序下载到FLASH中，所以Read/Only Memory Areas起始地址是0x800 0000，大小0x4 0000；Read/Write Memory Areas起始地址是0x2000 0000，大小0xC000；但是我们是在SRAM中进行调试，所以需要修改这两个区域，结果如图下图：

至于为什么这样分配，这都是大神们根据自己做项目的经验总结的，我们可以不必深究。不过也很简单，首先SRAM的起始地址是0x2000 0000，Read/Only Memory Areas是从0x2000 0000开始的。根据程序编译结束后生成的报告只要满足Read/Only Memory Areas区大于CODE 加上 RO-DATA；Read/Write Memory Areas区大于 RW-DATA 加上 ZI-DATA就行了。

（7）

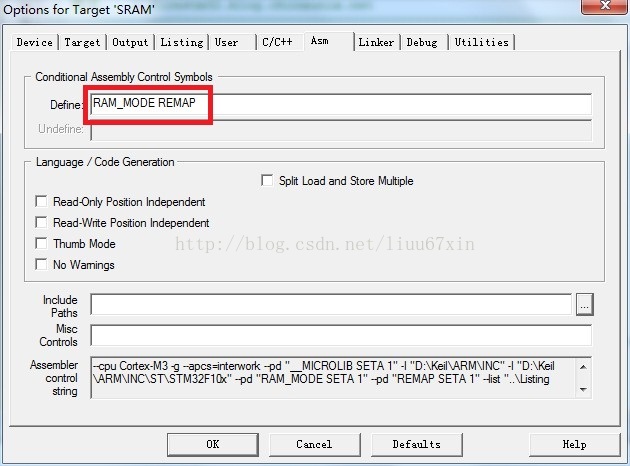

（8）如果程序中使用了中断，需要在如图红框中加入VECT_TAB_RAM。因为我目前的工程没有用中断，所以我填入的是RAM_MODE REMAP。其实这里没定义也没有关系，还可以在程序开头定义如：#define VECT_TAB_RAM

（9）

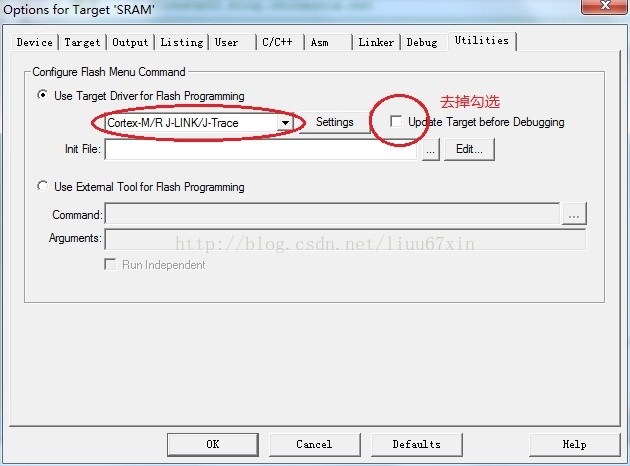

（10）

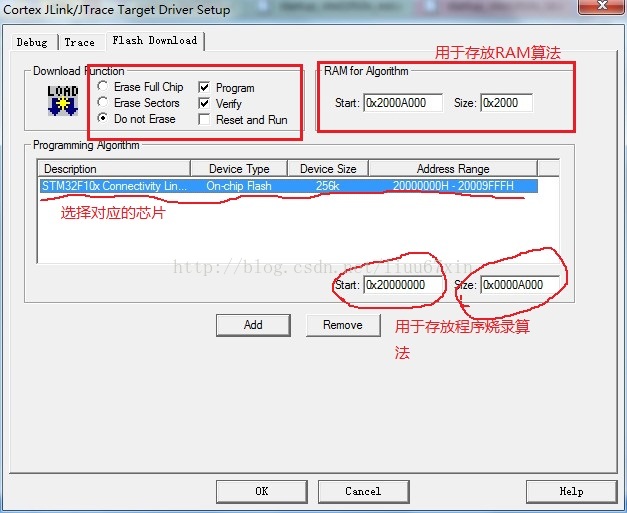

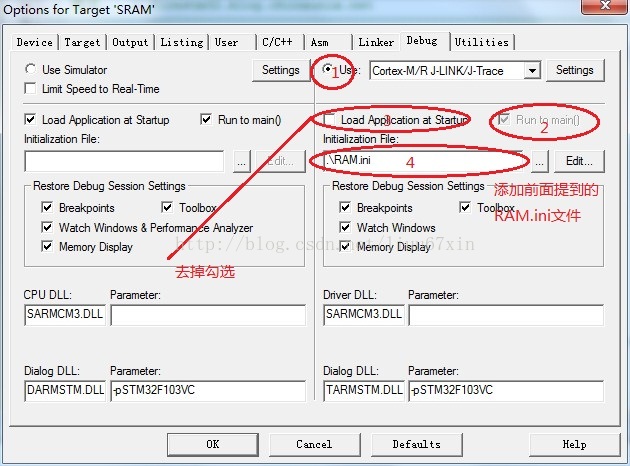

（11）在Debug标签栏下，点击settings，然后再选择Flash Download出现如下窗口。

（12）

三、 调试程序。

经过上面一系列的配置，我们已经完成95%了。现在我们要做的最后一步就是编译、下载、调试了。But在编译之前，建议大家做以下几步，避免出错。

1、 确保整个建立过程是在SRAM环境下进行的，需检查第（2）步。

2、 确保SRAM大小分配正确，并且认真检查有没有马虎造成的地址大小分配错误，需检查第（6）（9）（11）步。

好啦，可以编译啦。编译通过后，下载，调试。

你就可以像使用仿真工具一样的进行仿真了

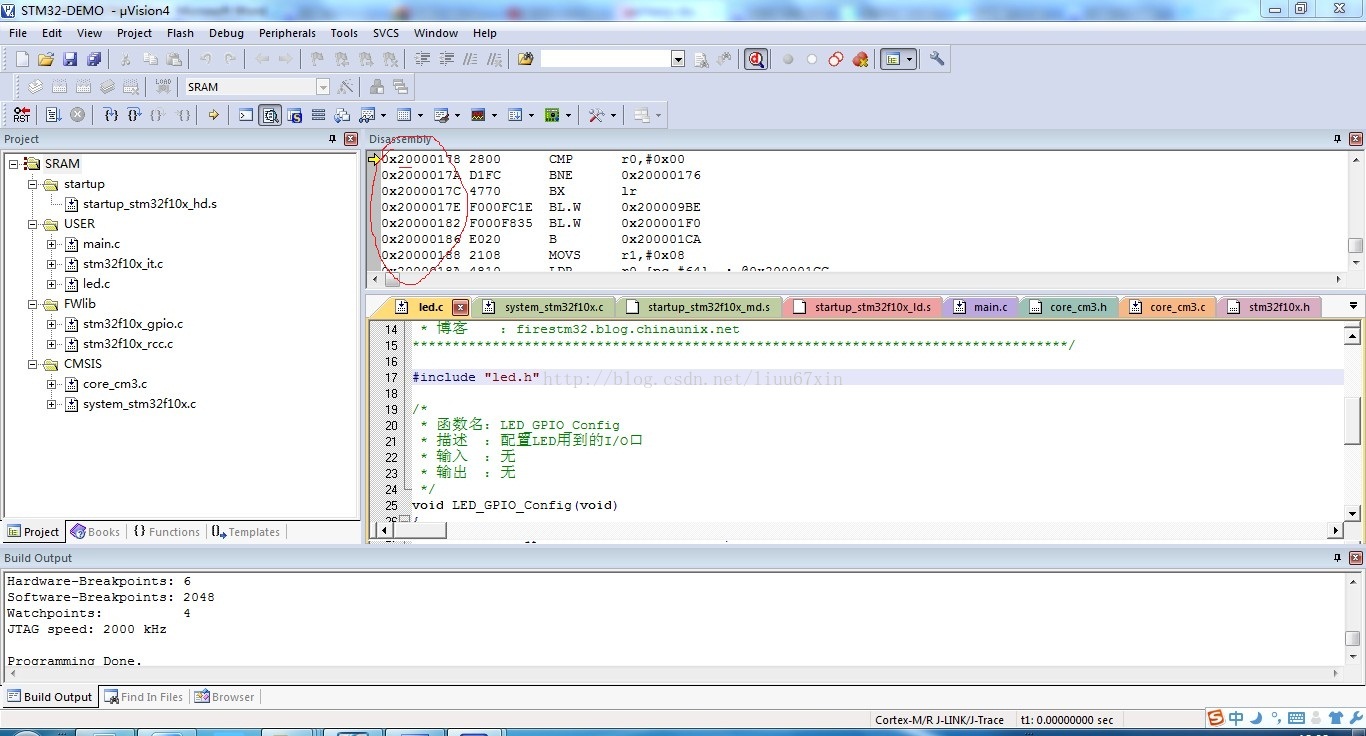

下图是运行时的图片，可以看到，程序是在SRAM区。(汇编地址是0x2xxx xxxx)

四、 参考资料

网上有很多好的博客和好的资料，下面推荐几个。Liunus就是通过反复查看资料才配置好的。所以大家在看Liunus资料配置不成功时可以参考网上资料。

http://blog.163.com/smart_84@126/blog/static/66575735201012505836199/

http://blog.csdn.net/iceiilin/article/details/6048895

http://www.openedv.com/posts/list/279.htm

如果大家看不清楚上面的图片，请到百度文库下载PDF格式的，或者联系我的邮箱lqx.come.on@163.com    894693627@qq.com
