推荐蓝牙对讲机内部PA+SW组合方案-CB5337+CBS8112

     CB5337是完整的2.4 GHz 802.11ax WLAN RF前端模块（FEM）。包含一个2.4GHz单刀双投(SPDT)发射/接收(T/R)开关，一个2.4GHz低噪声放大器(LNA)，以及一个应用于大功率802.11ax 2.4GHz功率放大器(PA)，非标最高可提供33dbm发射增益和14dbm接收增益；CB5337提供了完整的2.4 GHz WLAN射频解决方案，从收发器的输出到天线，并从天线到收发器的输入。LNA提高了嵌入式解决方案的接收灵敏度，以提高范围或克服无线滤波器的插入损；CB5337包括具有20 dB动态范围的发射机功率探测器，以及一个用于发射机功率斜坡开/关控制的数字启用控制。封装大小 QFN16 3x3mm；传输增益：33dBm;

     CBS8112是一个宽带CMOS硅对绝缘体（SOI），单极，双掷（SPDT）开关典型的应用场景是802.11 a/b/g/n。其他应用程序还包括需要超快切换速度的测试设备。设计为高线性和低插入损耗；高度隔离度：>25dBm@0.5~7.2G；低插损：0.4-1.05 dB @ 0.5~7.2 GHz；输入0.1 dB压缩点： 33dBm；超低切换时间：100nS

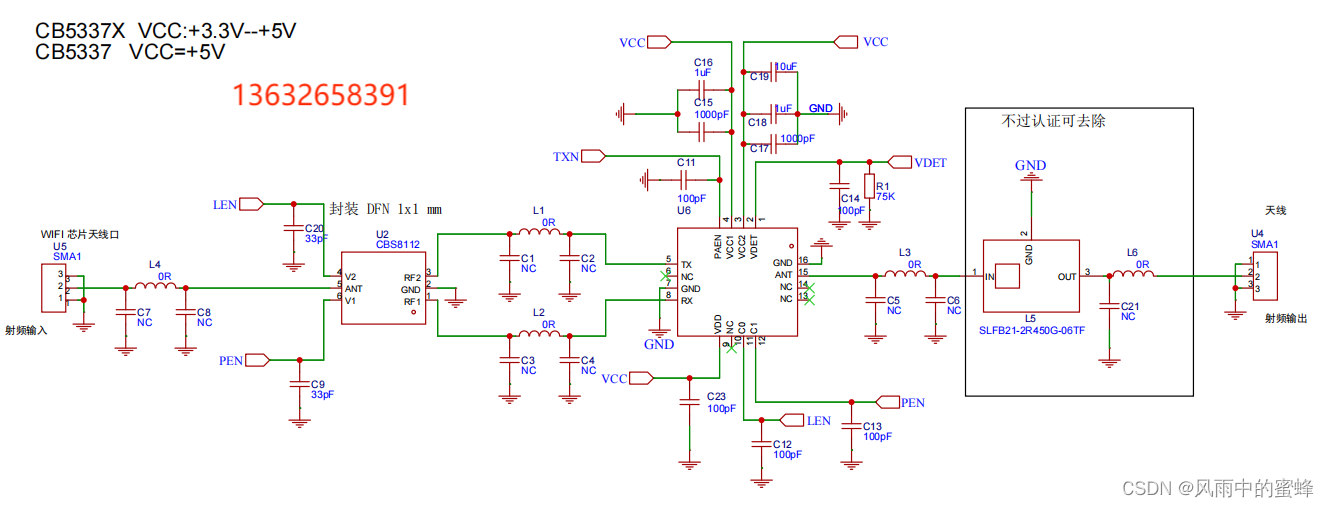

CB5337与CBS8112的组合原理图如下：

以上电路图在空旷野外，视距通信距离超过1公里；广泛应用于蓝牙语言对讲机/2.4G无线语言对讲机上；
