双工对讲机设计

• 课程设计目的

（1）通过实验了解集成功率放大器的原理以及不同电路形式功放电路特点。

（2）通过实验了解LM386集成功率放大器典型电路的应用。

（3）通过实验了解MC34063组成的电源升压电路的应用。

（3）通过实验了解功率放大电路、电源升压电路的主要技术指标。



• 课程设计任务和基本要求

1. 设计任务：

           用中小规模集成芯片设计并制作一对实现甲乙双方异地有线通话的双工对讲机。

     2.基本要求：

1、用扬声器兼作话筒和喇叭，双向对讲，互不影响；

2、对讲距离30m~500m；

3、电源电压为9V，PO≤0.5W。

4、采用Multisim软件进行仿真，验证



目录

摘要与关键词 .........................................................................................................1

1 双工对讲机总体设计 ..........................................................................................2

2双工对讲机各个模块的设计与制作 ......................................................................3

2.1声电转换电路的设计 ........................................................................................3

2.2功率放大电路的设计与制作 .............................................................................4

2.3直流稳压电源的设计与制作 .............................................................................7

3总体电路图 .........................................................................................................11

3.1 总体电路图 .....................................................................................................11

3.2 总体仿真 .........................................................................................................11

  3.3 整体电路各个模块联合调试及测试...............................................................12

4 总结 ...................................................................................................................14

参考文献 ...............................................................................................................16

附录：使用仪器及元器件清单 .............................................................................16



摘要与关键词

摘要：

         在本设计的对讲机中采用了二极管、三极管、集成功放、电阻、电容等构成，能实现双方短距离互相通话。其中，甲方声音信号通过信号转换模块扬声器转换为电信号，经过功率放大电路放大，放大后的电信号在乙方接收端通过扬声器转化为声音信号，使乙方接收到甲方的消息。乙方电路同甲方，也是通过声电转换、功率放大电路实现其功能，用导线将两端口相连，信号可经线由甲方传到乙方，并最后通过功率放大器从乙方扬声器传出。并且自行设计了稳压直流升压电路，将3.7V电压升压至9V，为整个系统提供稳定的稳压直流电压源。



关键字：

功率放大电路；  稳压直流电源；

1、双工对讲机总体设计

总体设计思路：

本次课程课程设计为双工对讲机设计，根据设计任务与要求可知本次设计主要采用扬声器兼作话筒和喇叭作为人的音频信号的采集和转化装置，通过集成运放及电阻、电容、等构成的放大电路对信号进行适当的放大，同时也通过功率放大电路对音频信号进行功率放大，然后推动扬声器工作，从而实现异地双方有线通话。同时整个系统由3.7V转9V的稳压直流电源提供电能。



原理框架：

图1 双工对讲机原理框架

    图1展示了本课程设计的框架，双工对讲机主要有如下几个部分组成：声电转换模块、功率放大电路、直流稳压电源等。甲方讲话，声音信号通过扬声器的震荡转换为电信号，电信号通过由LM386等组成的功率放大电路，电信号经过放大，再将放大后的电信号通过声电转换，将电信号通过扬声器转换为电信号，由此乙方接收到由甲方传来的声音信号。乙方到甲方的过程与甲方到乙方的过程相同，乙方说活，通过与甲方相同的处理，将声音信号传给甲方。

2、双工对讲机各个模块的设计与制作

2.1声音转换电路的设计

方案一：采用平衡电桥电路，原理图如下：

采用4个电阻、9V直流稳压电源、一个8欧姆的扬声器，将声音信号转换为电信号，作为下一级的输入信号。



方案二：直接通过扬声器对声音进行采集，并且将声音信号转换为电信号，作为下一级的输入，即直接将扬声器作为信号源输出信号。



方案对比：

针对以上的两种方案，在选择时，我事先分别对两种方案进行了实验，方案一中，通过平衡电桥法对信号进行采集，而方案二则直接通过扬声器采集信号，经过实际的实验测试，我可以看到方案一中输出的信号比方案二的信号增加了一个直流分量，在示波器看到方案一的信号在方案二的输出信号的基础上整体抬高了，然而方案一的这种情况却是我们不想要的效果，并且我们在后面会通过电容对信号进行隔直流，而方案二的输出信号满足我们的要求。同时为了使整个系统在达到设计要求的基础上更加精简，我最终选择了方案二，一种更加直接、简单、可行的方法进行声音的采集及转换。



2.2功率放大电路的设计与制作

方案：采用电阻、电容、LM386组成的典型功率放大电路对信号无失真放大以及信号功率功率进行放大。

  在此之前，通过查阅LM386资料，可以了解到LM386的性能指标：LM386是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中。在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。输入端以地为参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。

LM386外形及引脚图

功率放大电路原理图：

2.2.1 电路仿真

功率放大电路仿真电路图：

  2.2.2 电路实际测试

  在电路的实际测试中，为了验证电路的可行性，且提高操作效率和速度，我先通过面包板进行电路的搭建，以及修改相应的参数值，当效果达到了预期的效果后，下一步才通过实际制作PCB板完成模块的设计。

（1）面包板搭建实际电路及测试：

（2）制作PCB并实际测试

     Altium Designer制作PCB电路板

   腐蚀电路板：

   焊接PCB板：

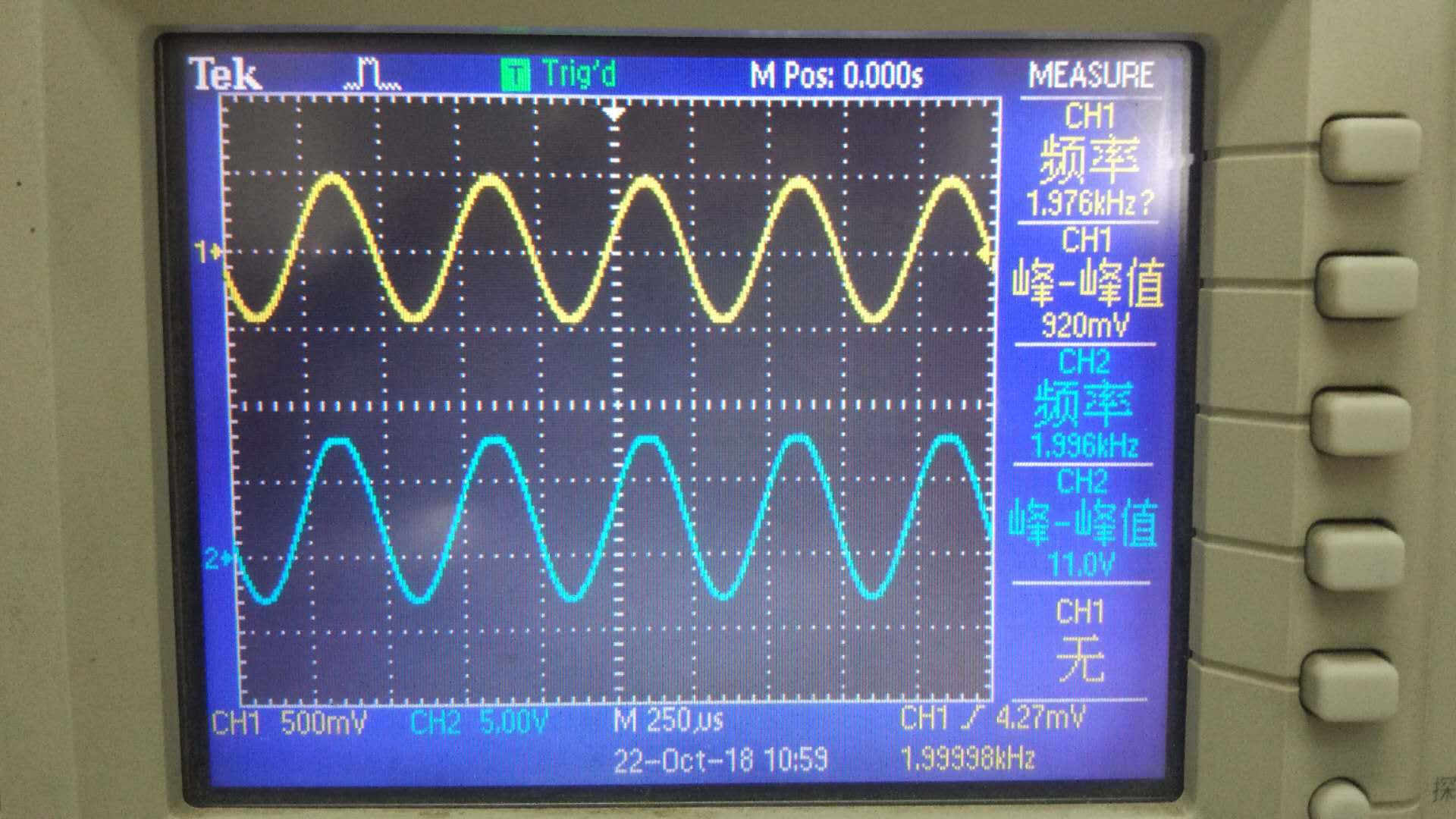

测试PCB电路板：



2.3直流稳压电源的设计与制作

  方案：通过MC34063A、三极管、二极管、电容、电阻、电感等元件搭建可调式升压稳压电源。为整个系统提供稳定的电源。

通过查阅MC34063A的芯片使用手册，可以了解到该款芯片的性能指标。

在电源电路中，出于温升、效率以及其它因素的考虑，DC-DC变换应用很多，这里采用MC34063低成本的DC-DC变换实现方案，它可以实现降压、升压与电压反转应用，电路简单、成本低廉、效率高、温升低，这些电路被广泛应用。 电路的核心元件是MC34063，它是一种单片双极型线性集成电路，专用于直流-直流变换器控制部分,片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器驱动器和大电流输出开关，能输出1.5A的开关电流。它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

MC34063的封装形式为塑封双列8引线直插式，内部电路原理框图如所示：

升压式直流稳压电源电路原理图：

其输出电压值也是通过改变R4、R5电阻值来进行调整，其输出电压符合以下公式： Vout=(1+R4/R5)*1.25V

2.3.1 电路仿真

升压式直流稳压电源仿真电路：

 2.3.2 电路实际测试

  在电路的实际测试中，为了验证电路的可行性，且提高操作效率和速度，我先通过面包板进行电路的搭建，以及修改相应的参数值，当效果达到了预期的效果后，下一步才通过实际制作PCB板完成模块的设计。

（1）面包板搭建实际电路及测试：



（2）制作PCB并实际测试

Altium Designer制作PCB电路板

腐蚀电路板：

焊接PCB板：

测试PCB电路板：

3总体电路图

3.1 总体电路图

3.2 总体仿真

3.3 整体电路各个模块联合调试及测试

（1）将以上各个模块进行连接调试

（2）制作最终的PCB电路板



数据测量计算：

1. 电压源：

             输出电压：U = 9V      输出电流：I = 0.05A

             电压源输出功率：P = U*I = 9V * 0.05A = 0.45W < 0.5W

             电压源满足实验设计要求

1. 信号放大增益：

            ①当信号不发生失真时，最大增益为16倍到20倍

            ②当信号发生失真，但能分辨得出输出音频信号，最大增益在30倍左右

4总结

       首先先说一下我当初为什么选择此课题，其实原因很简单，我觉得双工对讲机比较有趣、比较好玩，而且一个人单独实现整个系统也是很有挑战性，所以就最终选定了双工对讲机作为我的课程设计题目。在选好题目之后，我并没有急于进行系统的搭建，而是花了整整两天的时间查阅大量资料资料，因为我知道如果没有大量的资料作为实践依据，而盲目的求快，最终会导致失败重蹈覆辙，在这两天里，我翻阅资料参考别人的设计思路，逐渐确立了我的实现方案，确定元件的型号、参数，并且在Multisim、Protues中搭建相应的电路进行仿真实验，在确定电路可行的情况下，调整电路参数，不断的逼近课题的要求。确定了元件的型号和数目后，接下来进行元件的购买。按照我的系统搭建步骤，第一步是在电脑上进行电路的仿真实验，接下来就是搭建实际电路，但是我并没有急于制作PCB电路板，为了提高效率，我选择先在面包板上搭建实际电路，因为面包板只需要进行元件的插入，不需要焊锡，十分方便调试，而且大大提高的搭建电路的效率。但是很多时候都不是一方风顺的，绝大多数的情况下，在电脑仿真没有问题的情况下，然而实际的电路却往往是与仿真的偏差较大，甚至是完全与仿真效果不同，这就需要在实际电路中不断反复的调试，这是整个课程设计中最耗费时间且最令人烦心的环节。在一开始的声电转换电路中，我参考了前人的设计方案，采用平衡电桥法进行信号的提取、转换，但是我发现这种方案与直接采用扬声器进行声电转换的效果差不多，并且后者能是得系统更加的精简，所以我选择了后者即直接使用扬声器进行声电转换。其次，为了增大整个系统的增益，我原先参考了前人的设计方案，在功率放大电路前一级设计了前置放大电路对采集来的电信号进行放大，但是最终我发现这样做效果并不是最佳的，在实际中加入了前置放大电路会直接影响后一级的输出质量，并且我在实际测试中发现，随着前置放大电路的增益增大，后一级电路的输出质量反而越差，出现了大量的噪声，并且非常容易导致下一级的输出失真，但是即使我把前置放大电路的增益调到比较小的值，比如把前置放大增益调到2，后一级的输出噪声依旧是十分明显的，但是好处就在于这样可以使得输出的音量变大一些，而当我去掉前置放大电路，直接采用功率放大电路对信号进行放大，我感受到音量降低了一些，但是输出噪声有了明显的减少，甚至当调整到一定的值，就没有输出噪声，实现高清通话，所以当时我也在音量和音质上很纠结，纠结着是选择大音量低音质，还是选择稍小的音量高音质，经过一方的纠结，我选择了后者，于是我就把前置放大电路去掉，因为我认为在可以听到对方讲话的同时，保证高音质通话，同时也可以精简整个系统，降低制作系统的成本。在功率放大电路上，我采用的是LM386使用手册提供的经典可调增益式功率放大电路，按照芯片使用手册的说法，增益可以在10到100倍之间进行调整，但是我通过搭建实际电路发现实际情况并没有那么理想，我在调试中发现在信号不发生任何失真的情况下，调到的增益在20倍左右，在信号发生失真但还能听清对方的对话内容的情况下，电路的增益可以调到30倍左右，如果继续增大增益，则会导致彻底失真，语音信息完全丢失。最终我确定了整个话音系统的框架：声音信号输入到声电转化到功率放大再到输出，整个系统显得十分精简，且可行性很高。前期的测试，每个模块都是基于面包板的电路搭建，在测试通过之后将每个模块都单独制作了PCB电路板，在电路板没有画错的情况下，一般制作出来的PCB都是可以正常工作的。在完成了前面的各个模块的搭建之后，剩下的问题就是电源的供电问题，为了使得整个系统更加精简且各个模块能够正常工作，我的想法是采用3.7V的锂电池，通过直流升压稳压电源将电压升至9V，带着这个想法，我查阅了大量的电源模块的资料，由于MC34063A性能稳定、廉价、可行性高，最终确定了以MC34063A为核心的可调式直流升压稳压电源方案，搭建的步骤和前面的各个模块的搭建步骤相同，先在电脑上仿真，再通过面包板搭建实际电路，最终制作PCB电路板。最后，理论总是还有偏差的，而实际调试才是解决问题的关键。



参考文献

【1】童诗白 华成英 主编《模拟电子技术基础（第四版）》

【2】阎石 主编《数字电子技术基础（第五版）》

【3】邱关源 主编《电路（第五版）》

【4】译者：姚剑清 编者：（美国）科特尔（Bruce Carter） （美国）曼西尼（Ron Mancini） 《运算放大器权威指南》

【5】LM386用户使用手册

【6】MC34063A用户使用手册



附录：仪器及元器件清单

（1）使用仪器：

     ①笔记本电脑       ②激光打印机     ③热转印机

     ④直流稳压电源     ⑤双踪示波器     ⑥焊烙铁

     ⑦万用表

（2）元器件清单

元器件	数量		元器件	数量
1Ω	1		10Ω	2
100Ω	1		1kΩ	2
3.3kΩ	1		10kΩ	2
20kΩ滑动变阻器	2		100kΩ滑动变阻器	3
2P排针	11		10uF电容	2
220uF电容	2		470uF电容	1
472电容	2		104电容	2
102电容	2		LED	3
开关	1		100uH电感	1
4007二极管	1		8050三极管	1
4x2底座	3		LM386	2
MC34063A	1
