arduino在Proteus仿真软件上的仿真配置问题

Arduino是一款便捷灵活、方便上手的开源电子原型平台。包含硬件(各种型号的Arduino板)和软件(Arduino IDE)。由一个欧洲开发团队于2005年冬季开发。其成员包括Massimo Banzi、David Cuartielles、Tom Igoe、Gianluca Martino、David Mellis和Nicholas Zambetti等。

它构建于开放原始码simple I/O介面版，并且具有使用类似Java、C语言的Processing/Wiring开发环境。主要包含两个主要的部分:硬件部分是可以用来做电路连接的Arduino电路板;另外一个则是Arduino IDE，你的计算机中的程序开发环境。你只要在IDE中编写程序代码，将程序上传到Arduino电路板后，程序便会告诉Arduino电路板要做些什么了。

Arduino能通过各种各样的传感器来感知环境，通过控制灯光、马达和其他的装置来反馈、影响环境。板子上的微控制器可以通过Arduino的编程语言来编写程序，编译成二进制文件，烧录进微控制器。对Arduino的编程是通过 Arduino编程语言 (基于 Wiring)和Arduino开发环境(基于 Processing)来实现的。基于Arduino的项目，可以只包含Arduino，也可以包含Arduino和其他一些在PC上运行的软件，他们之间进行通信 (比如 Flash, Processing, MaxMSP)来实现。

arduino比较简单易学，本文主要讲解如何使用Proteus软件进行Arduino程序的仿真。

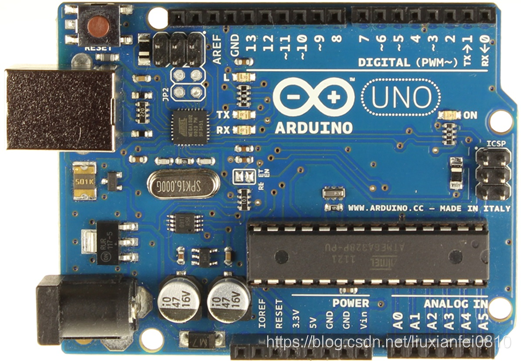

第一步：在Proteus软件绘制arduino（以arduino uno为例）
1，打开Proteus软件

2，选择元件

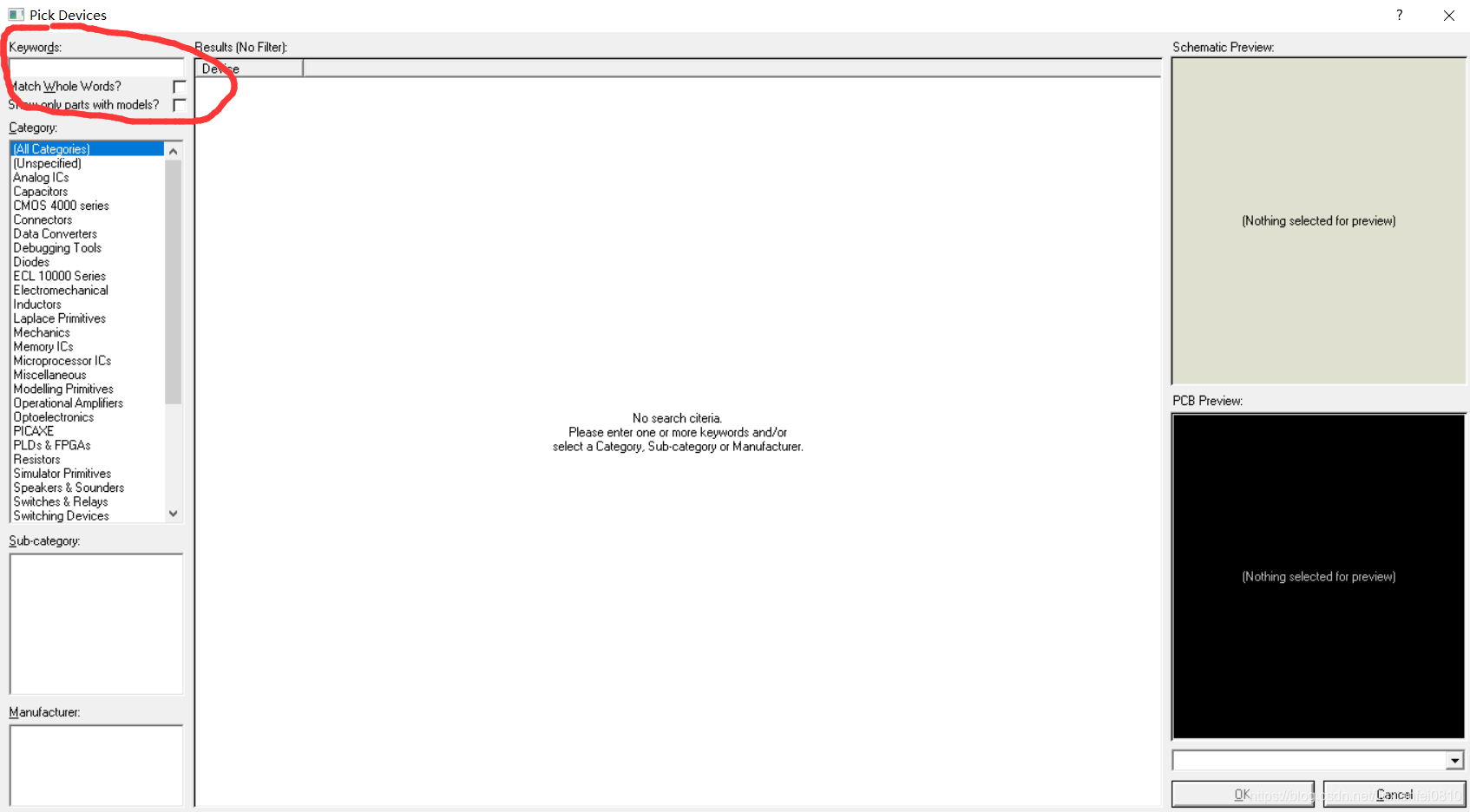

在英文状态下，按下键盘“P”键进入选择元器件界面

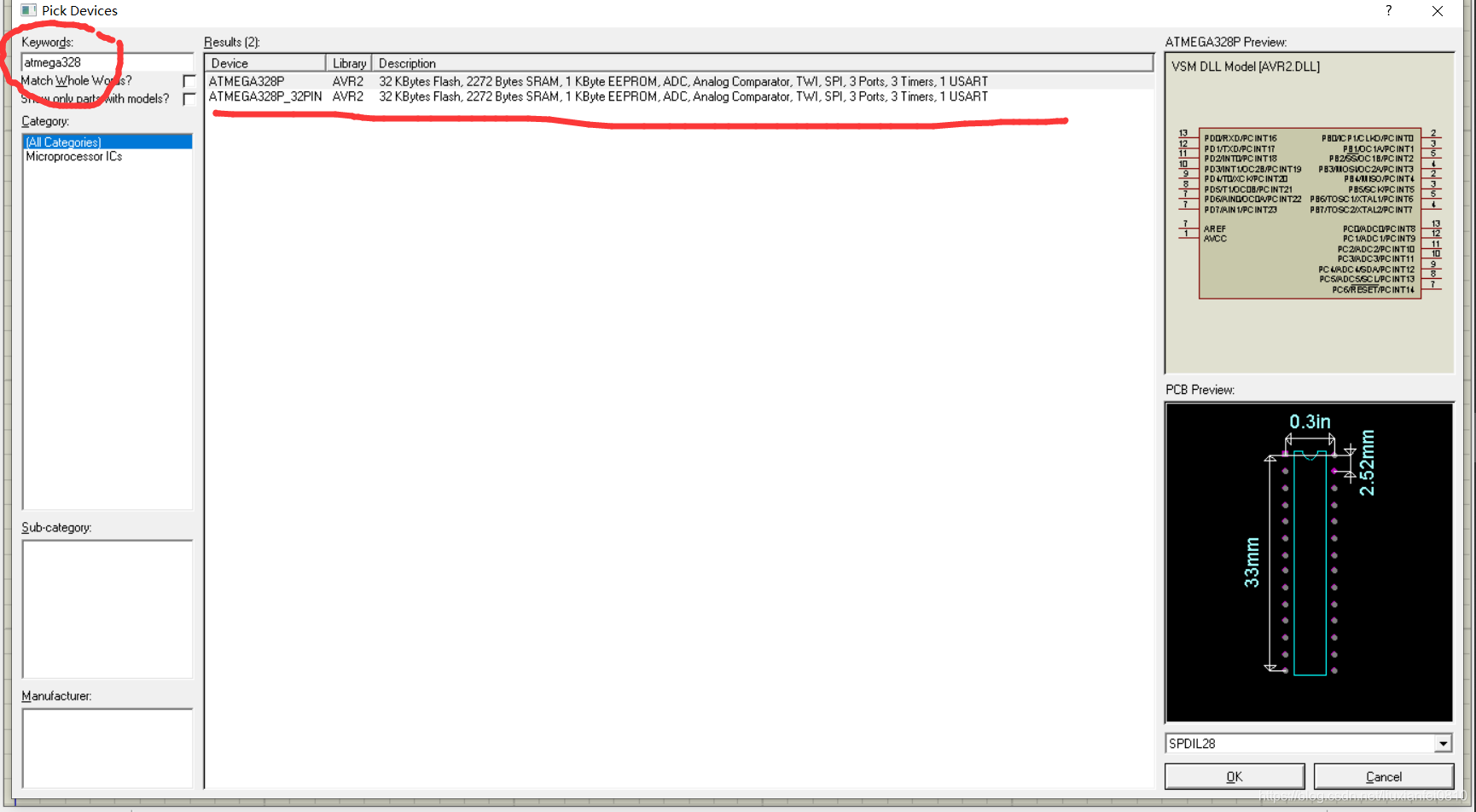

3，在keyword下输入atmega328p

即arduino uno的主控芯片

4，继续选择元器件，输入CAP（选择电容）、crystal（选择晶振），绘制最小系统，

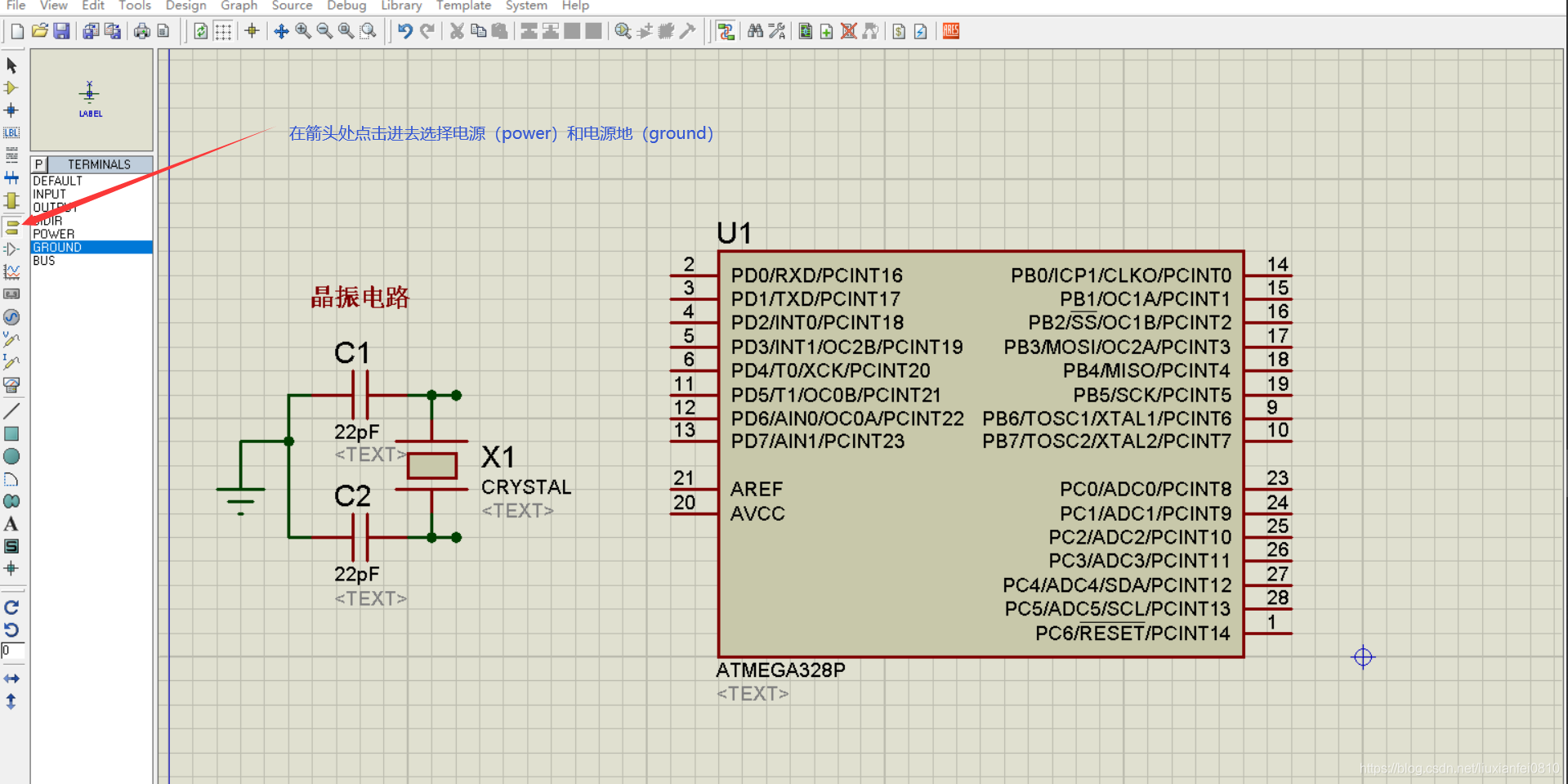

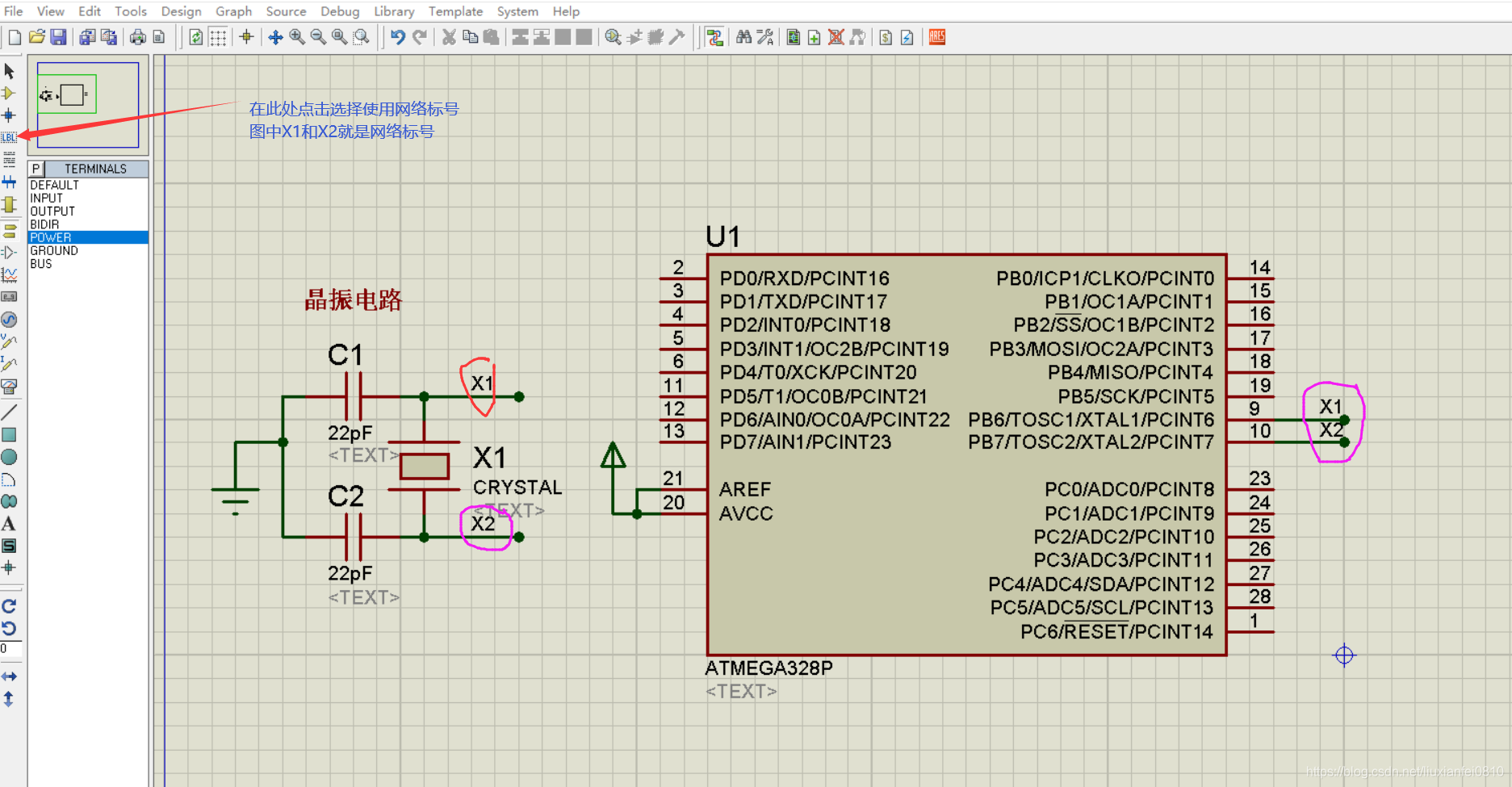

5，绘制好最小系统，见下图（绘制好最小系统，注意细节）

第二步配置MCU

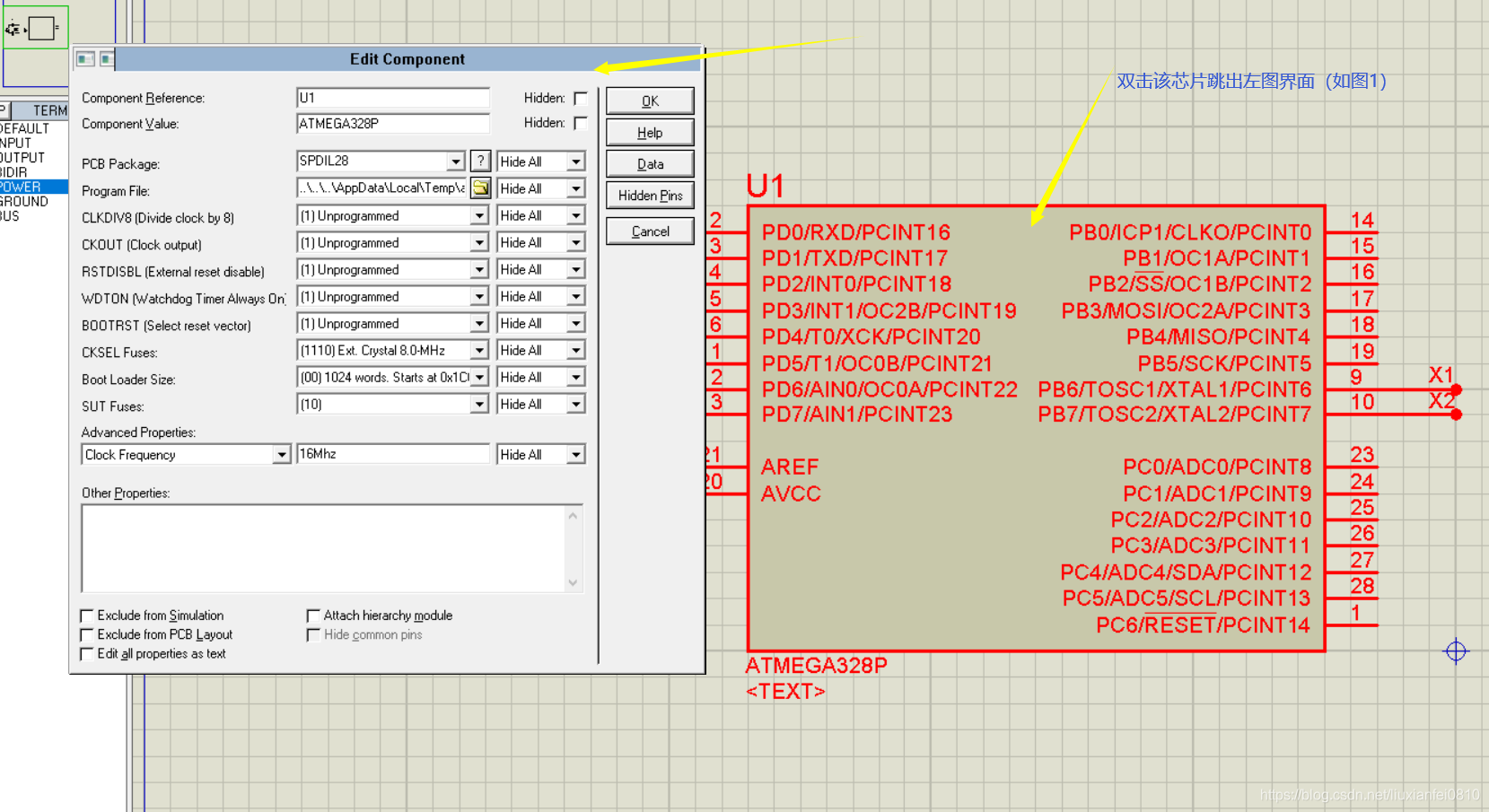

1,双击ATMEGA328P芯片跳出配置界面

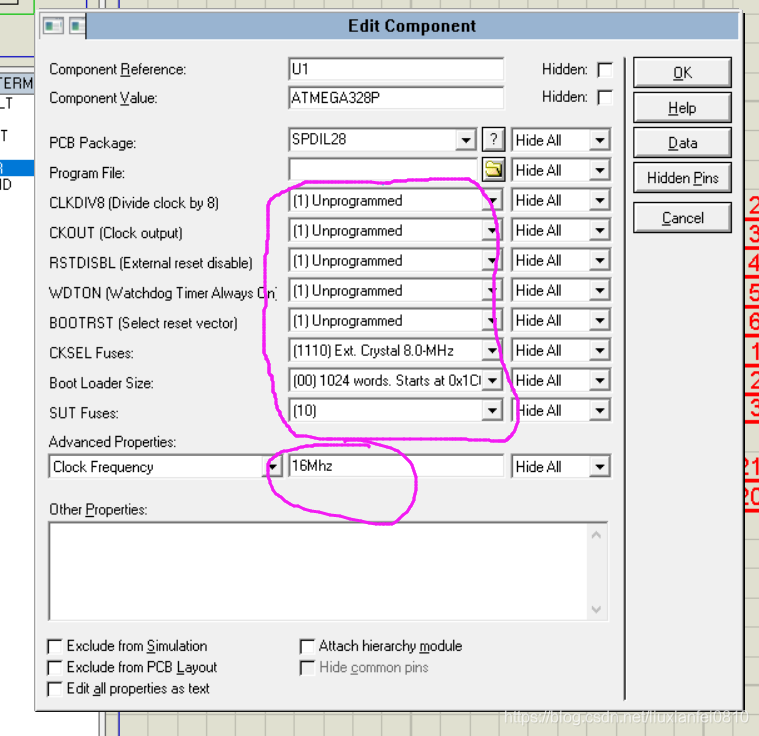

2，配置MCU，如下图所示

第三步验证（跑马灯实验，使用三个led实现跑马灯）
1，绘制原理图，在元器件选择界面输入res（选择电阻）、LED（选择led）

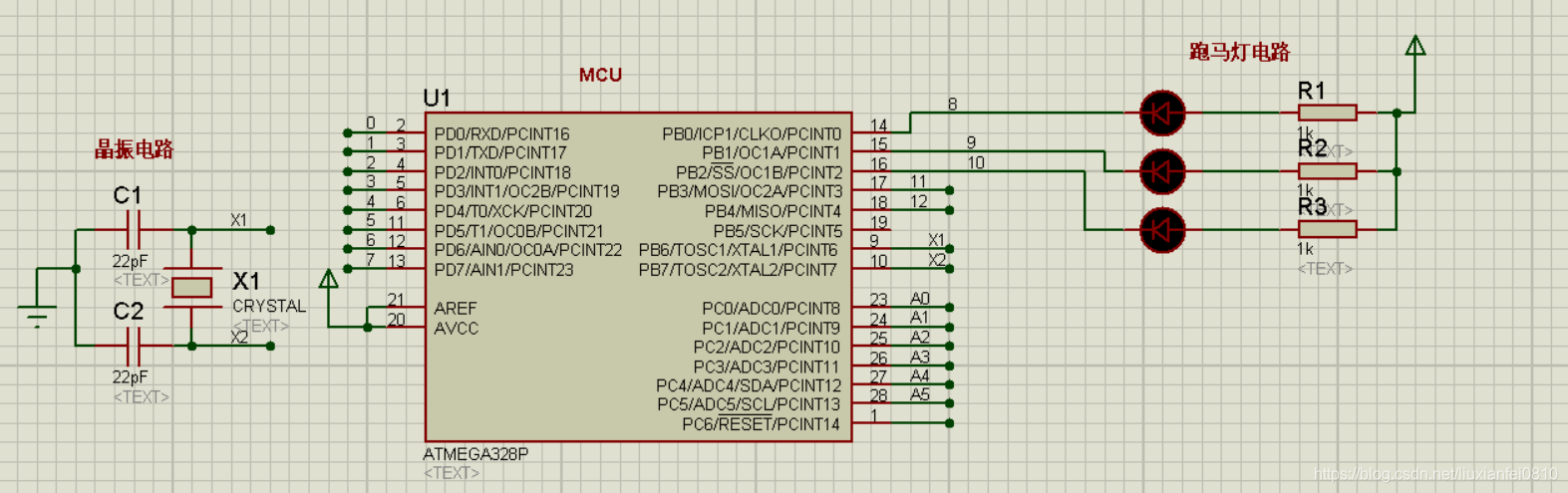

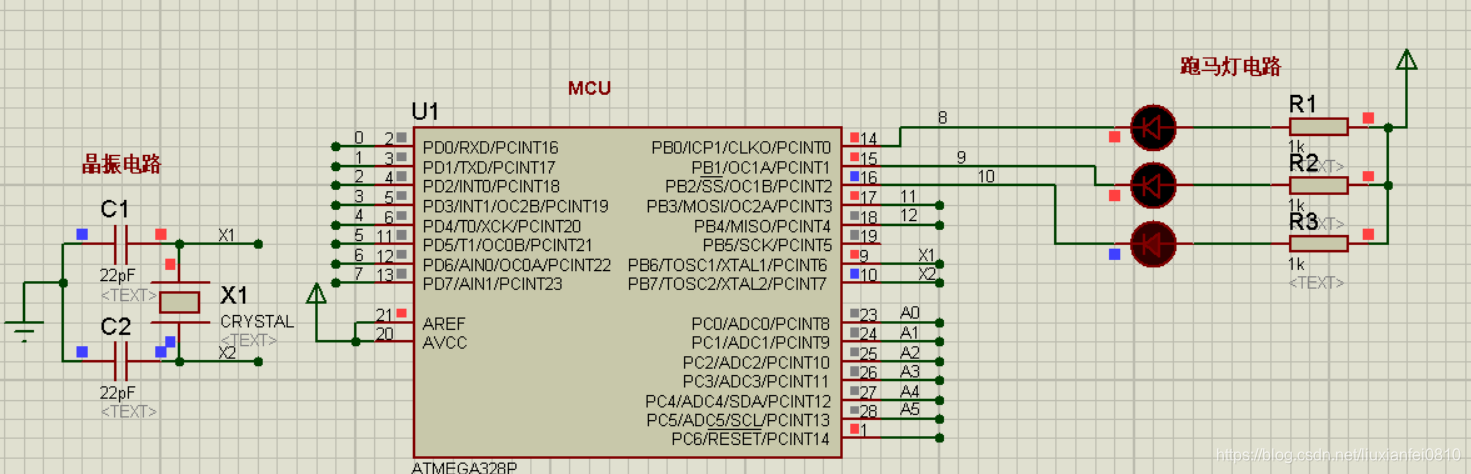

绘制好原理图如下：

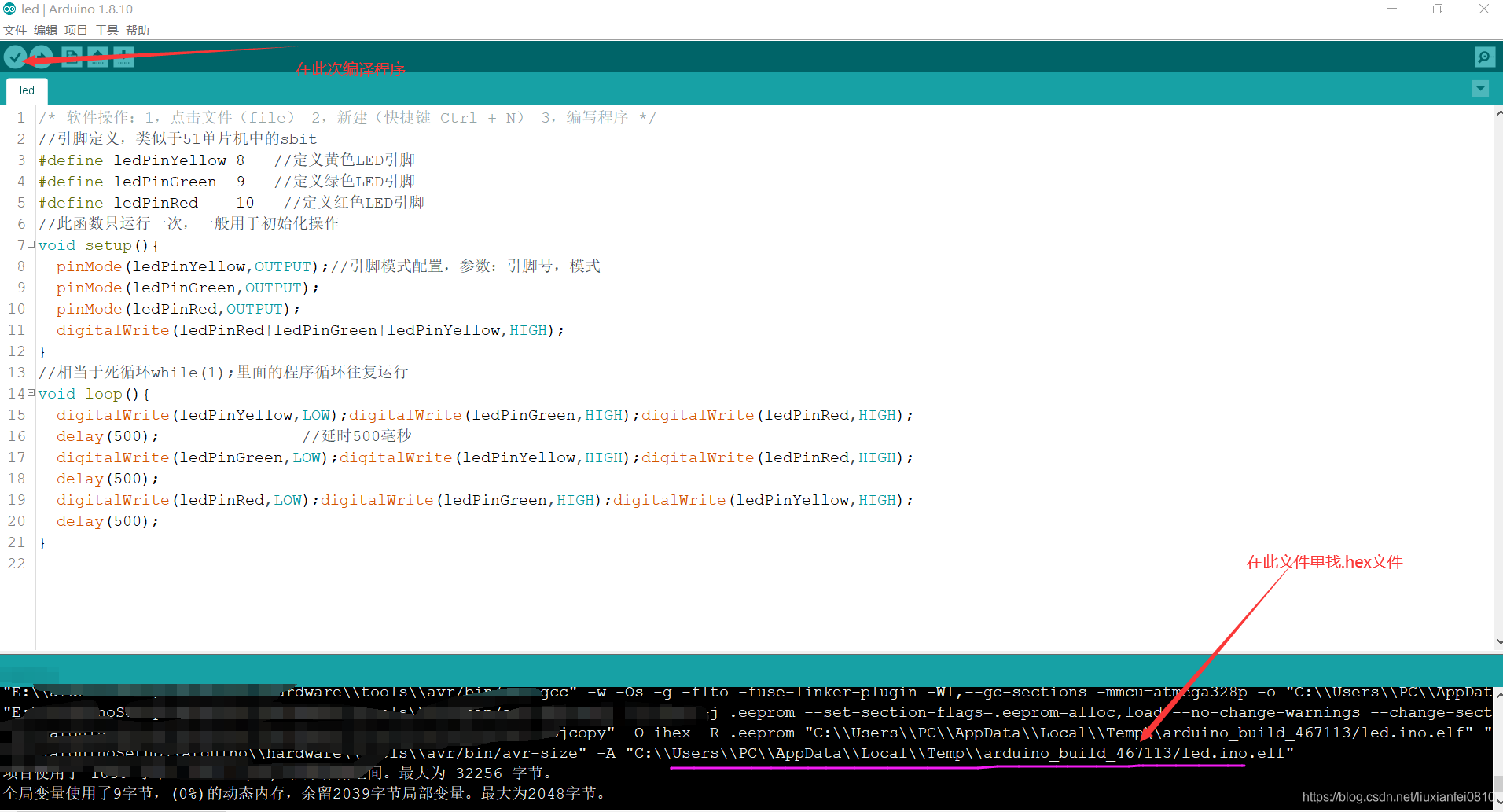

2，打开arduino IDE编写程序，注意HEX文件位置

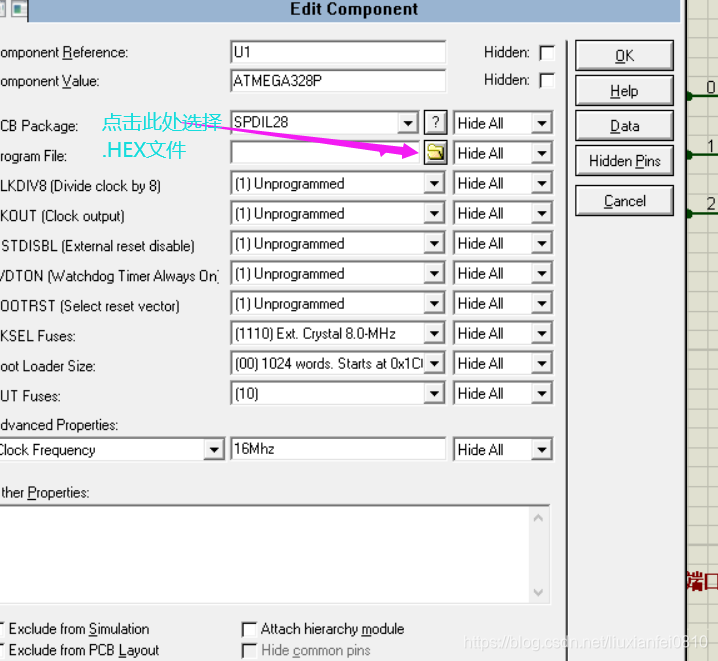

3，在Proteus中双击MCU添加.hex文件，（上图显示.hex位置，）

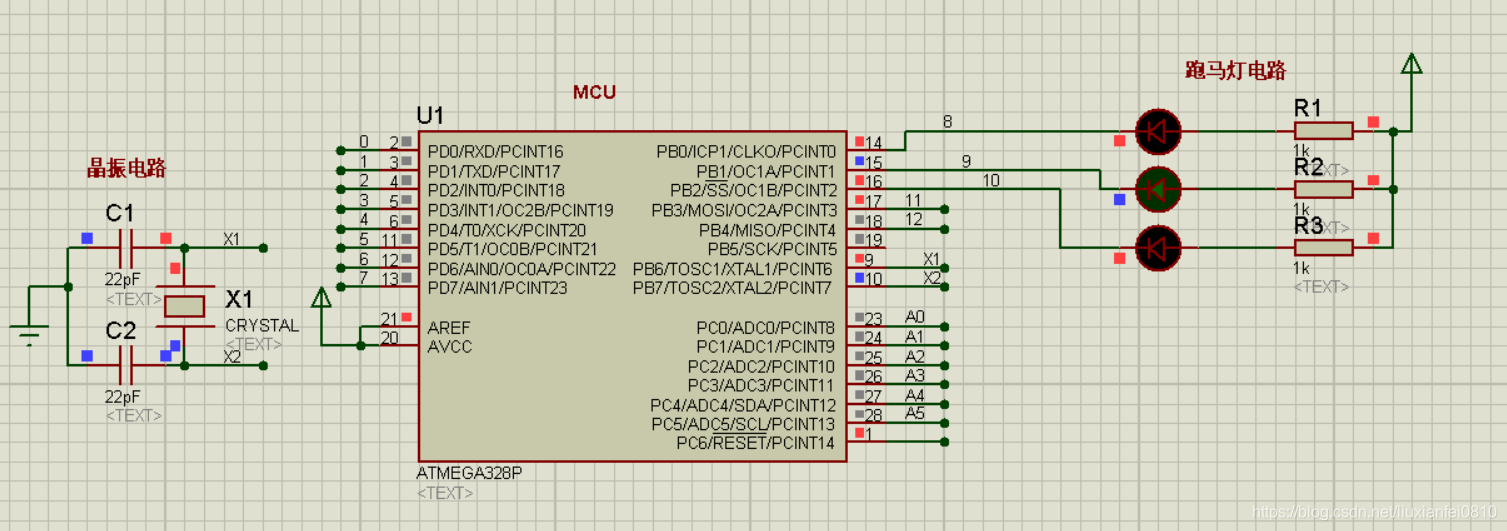

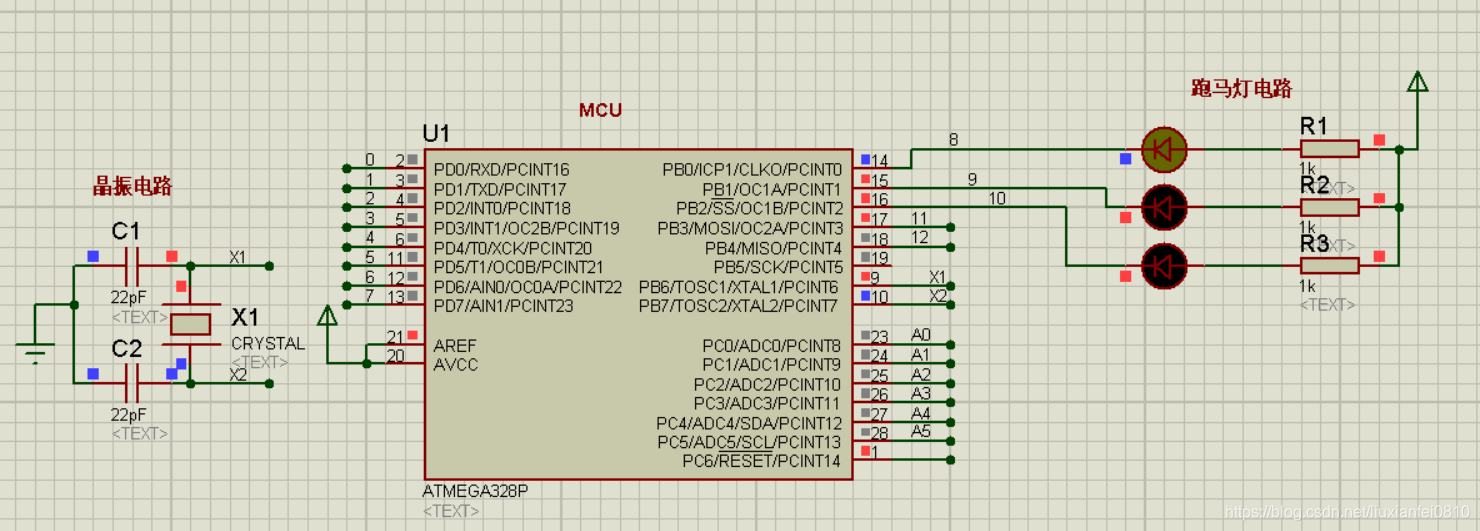

4，仿真效果图

希望能帮到各位，谢谢！！！！！
