有源晶振和无源晶振电路差异及应用注意事项

有源晶振和无源晶振。有源晶振不需要匹配电容起振便可直接工作，从逻辑上讲，直接上电即可；无源晶振需要匹配电容（启动电容）才能正常工作起振。

• 晶振的匹配电容解释

指晶振正常振荡所需要的电容，外接的两个电容是为了使晶振两端的等效电容等于或接近于负载电容（晶振的负载电容CL为固定值）。在应用时一般是在给出负载电容值附近调整即可得到正确的频率（即晶振中心频率）。电容值的大小影响谐振频率（也就是会发生频偏），一般情况下，适当增大电容会使振荡频率下降，适当减小电容会使振荡频率升高。

• 有源晶振和无源晶振电路差异

以STM32的晶振电路设计为例：

1、 使用有源晶振方案：

在这种模式下，必须提供一个外部时钟源。外部时钟信号(占空比50%的方波、 正弦波或削峰正弦波)必须连到OSC_IN引脚，同时保证OSC_OUT引脚悬空

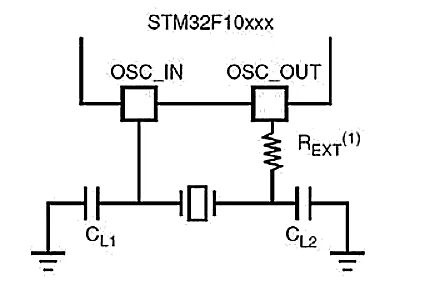

2、 使用无源晶振方案：

负载电容CL遵循以下公式：CL = CL1 x CL2 / (CL1 + CL2) + Cstray。

这里，Cstray是引脚寄生电容以及PCB走线相关的电容。典型值在4pF到6pF之间。

STM32这个无源晶振取值一般在4~16MHz，外部晶振的优点在于能产生非常精确的主时钟。图中显示了它需要的相关硬件配置。 晶体谐振器（无源晶振）和外接电容需要尽可能靠近IC的引脚，以减小输出失真和启动稳定时间。
