CREO6.0装配工程图总重添加。

最新推荐文章于 2025-09-11 09:27:01 发布
原创 最新推荐文章于 2025-09-11 09:27:01 发布 · 1.1w 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了一种计算总重量的方法，通过将单个成员的重量（PRO_MP_MASS）与数量（rpt_qty）相乘得到总重量。文中详细解释了如何在系统中设置这种关系，并使用局部参数来实现这一计算。

1.单重：&asm.mbr.PRO_MP_MASS[.2]在这里插入图片描述

2.总重：&rpt.rel.总重量[.2]

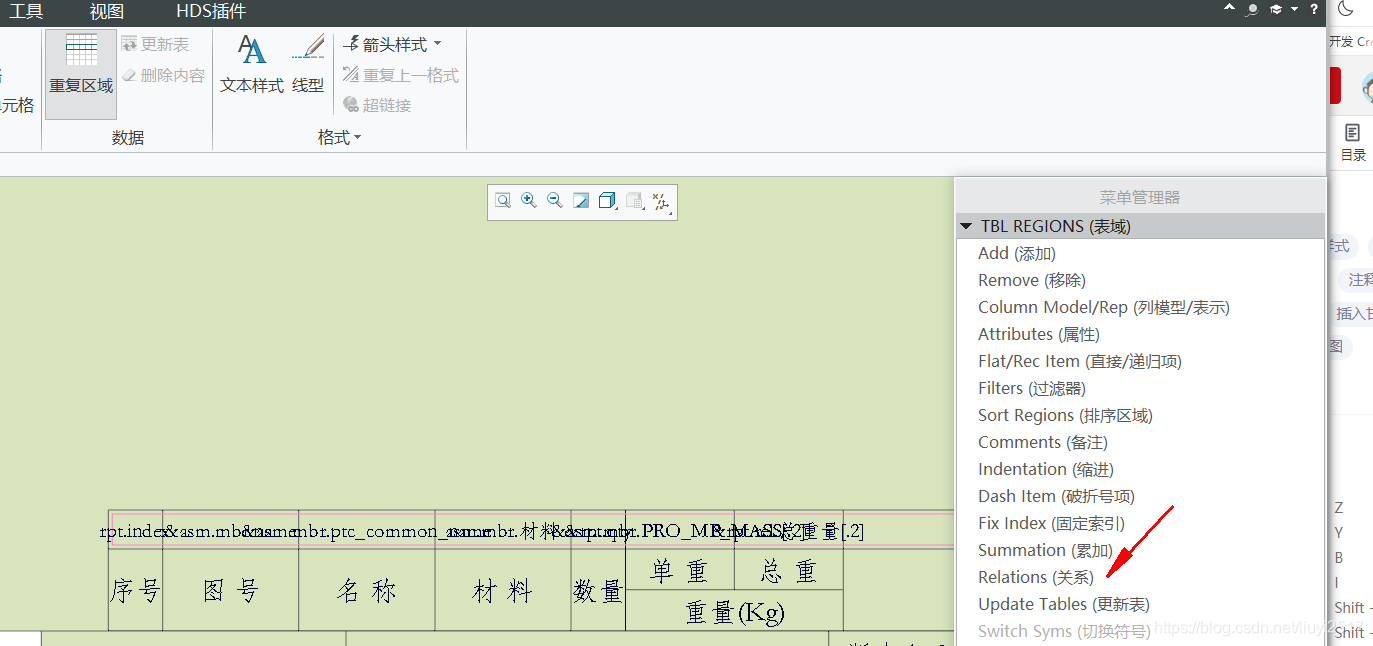

1）关系
在这里插入图片描述

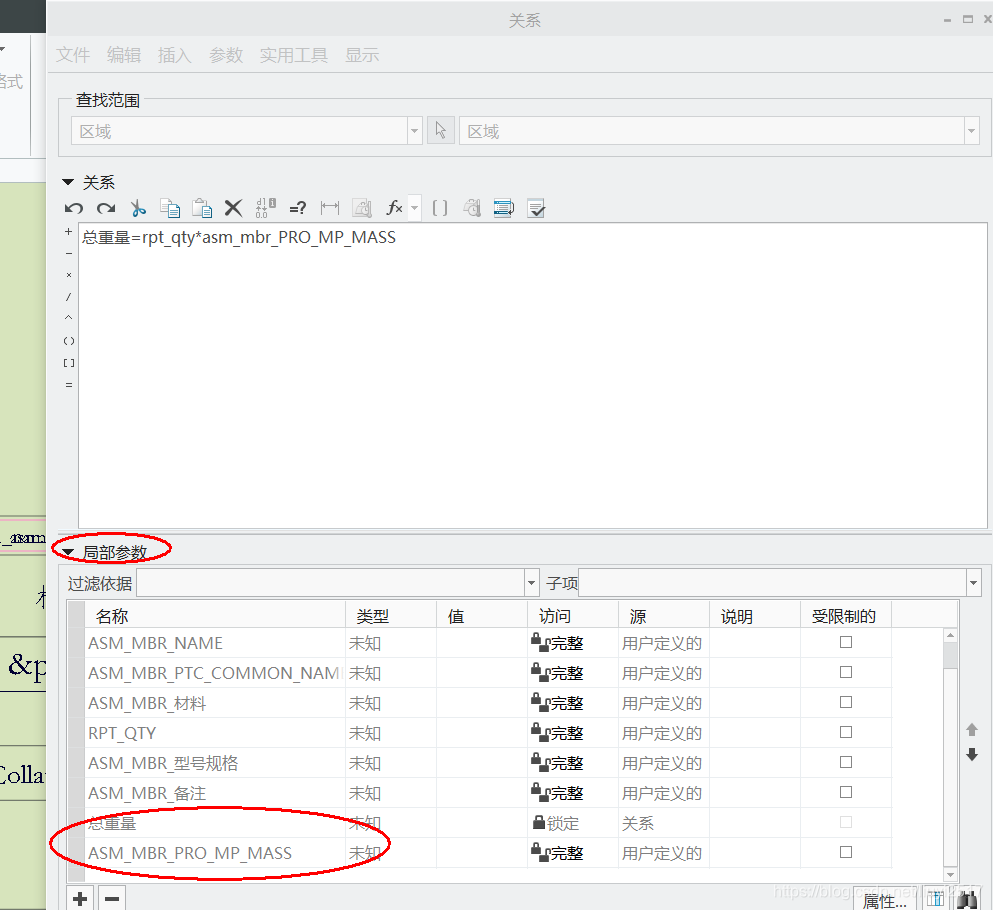

2）添加局部参数
在这里插入图片描述
添加关系：总重量=rpt_qty*asm_mbr_PRO_MP_MASS

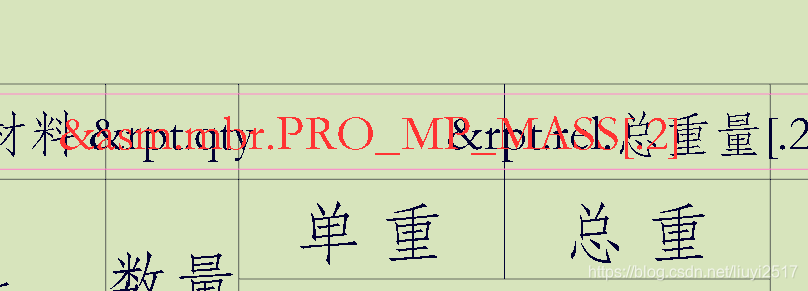

3）&rpt.rel.总重量[.2]在这里插入图片描述
