Arduino UNO,0.96‘ 128x64 OLED连接说明

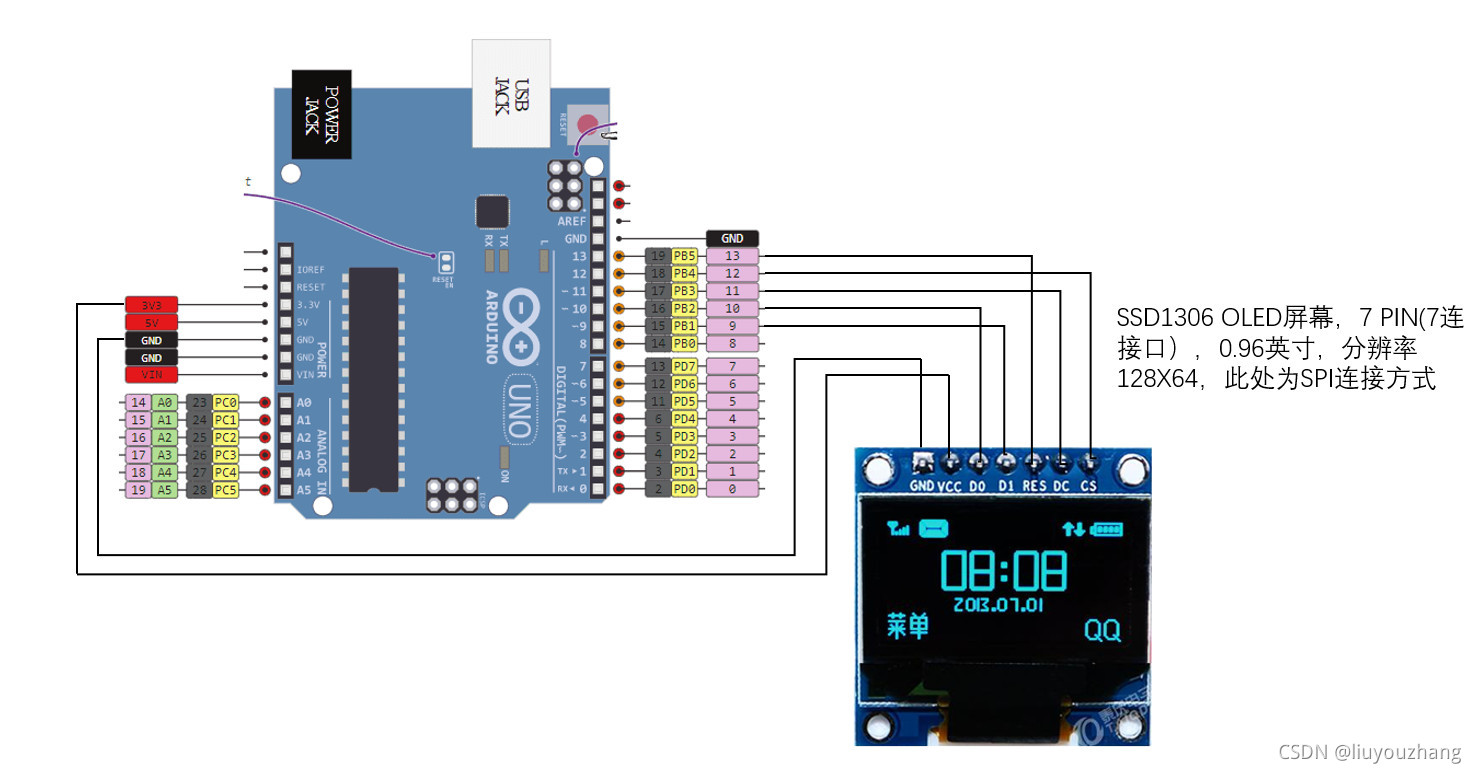

OLED屏幕，分辨率128x64，7针(7 Pin)，因为IIC（I2C）模式需要短接处理，采用SPI模式，Arduino UNO的接线方法如下

接线说明：
   GND                             地
   VCC                             3.3V或者5V
   D0(OLED_CLK)          10
   D1(OLED_MOSI)         9
   RES(OLED_RESET)  13
   D/C(OLED_DC)          11
   CS（OLED_CS）      12

注意：后面的10、9、13、11、12，就是Arduino UNO的输出端口号，网上的一些教程，可能所用用的端口号是不一样的，我这样写是为了可以不做任何改变，直接运行Adruino IDE中的示例代码

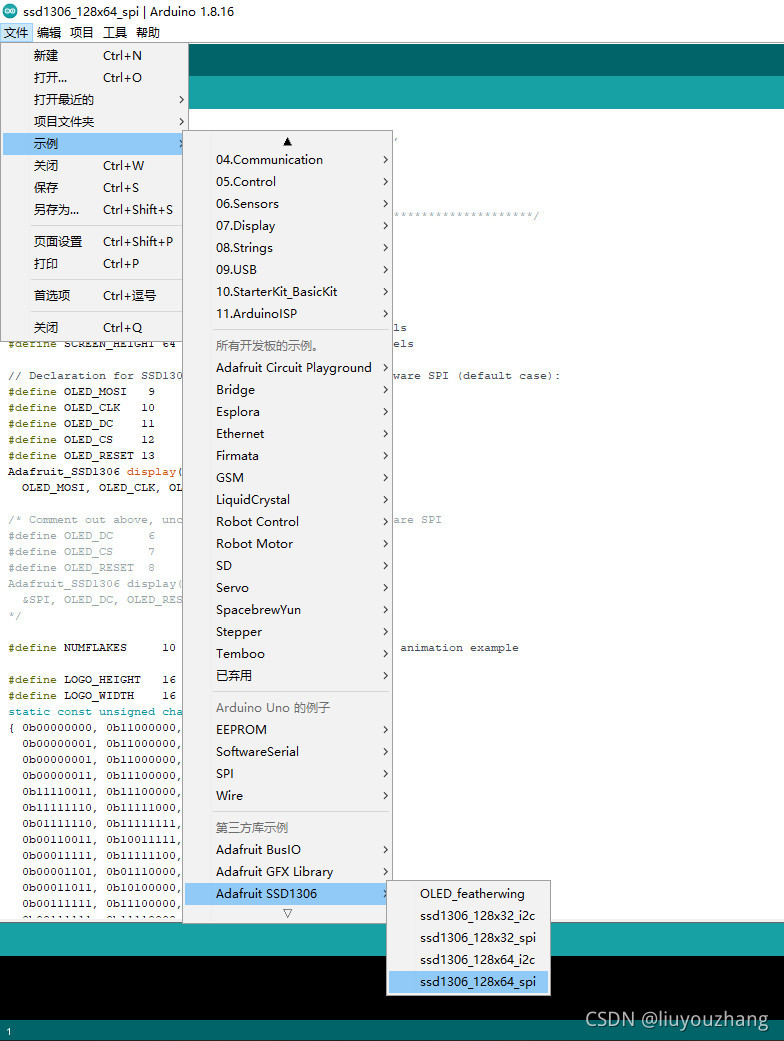

上图中

#define OLED_MOSI   9
#define OLED_CLK   10
#define OLED_DC    11
#define OLED_CS    12
#define OLED_RESET 13

示例代码中Arduino板子连接OLED端口的定义，与我们的接线是一致的，不需要调整，直接上传即可。

Arduino下使用SSD1306驱动的OLED，Arduino IDE，安装OLED屏幕的驱动，网上有很多教程，可以参考如下
